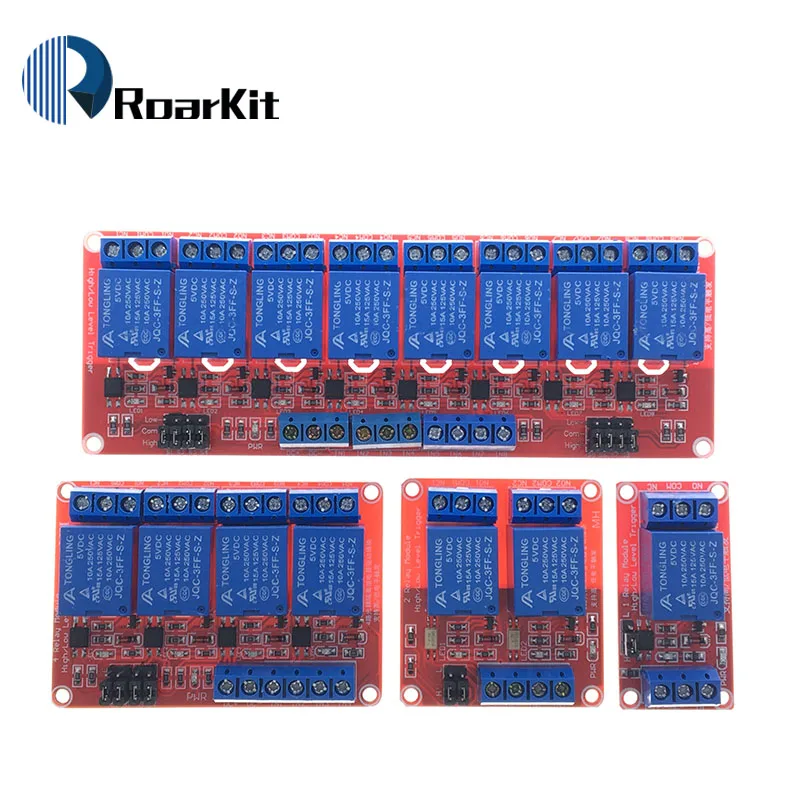

Плата релейного модуля 1 2 4 8 каналов 5 В 12 полосный Релейный Щит со стандартным

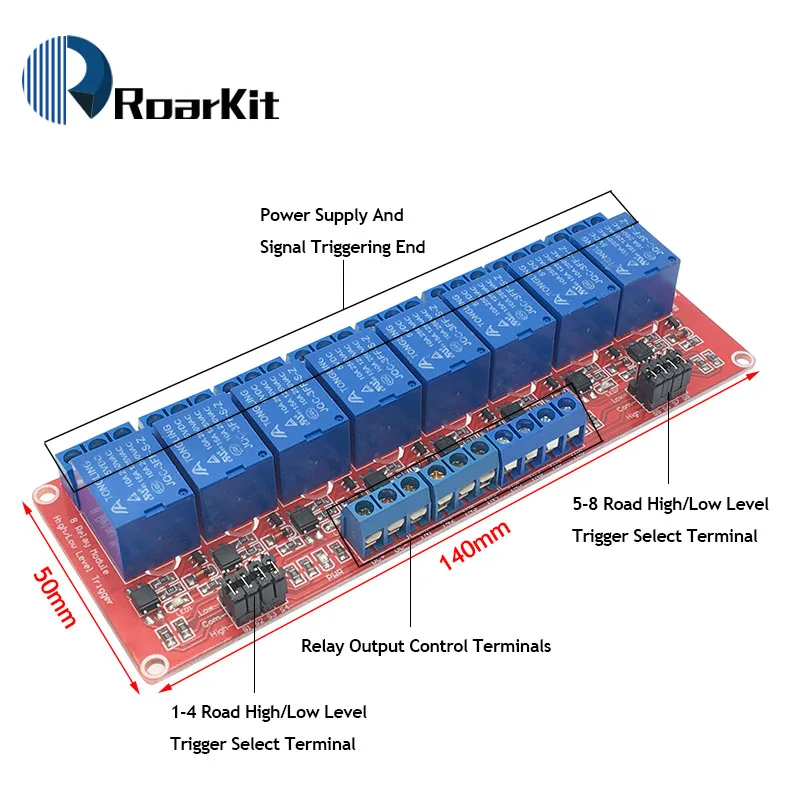

8-канальный релейный модуль с Оптрон



Описание:

1. Конструкция двойного триггера, используйте специальный двухсторонний Драйвер IC.
2. Сильная защита от помех, используйте диод постоянного тока для его защиты.
3. Контактная часть реле принимает двойную линию ткани для большого тока, безопасный и надежный.
4. Входное и выходное напряжение составляет 5,08 мм, проводка более удобна, подходит для управления ПЛК.
5. Входные клеммы могут быть произвольно установлены на высоком и низком уровне, более гибкий режим управления.
6. Оснащен крепежным винтовым отверстием, легко устанавливается.
7. Каждый модуль может быть установлен на высоком или низком уровне, вызванном перемычкой.

Технические характеристики:
Материал: металл
Крепежные болты отверстия: 4
Диаметр отверстий: 3 мм
Напряжение: 5V
Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока

Интерфейс:
VCC: Мощность конец
Заземление: Шина заземления
CTR1-CTR8: триггер ввода сигнала

Выходы:
24 линейный интерфейс, интерфейс может быть непосредственно подключен ко всем проводам, удобный для пользователя.
NO1-NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COM
COM1-COM8: общий интерфейс реле
NC1-NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста

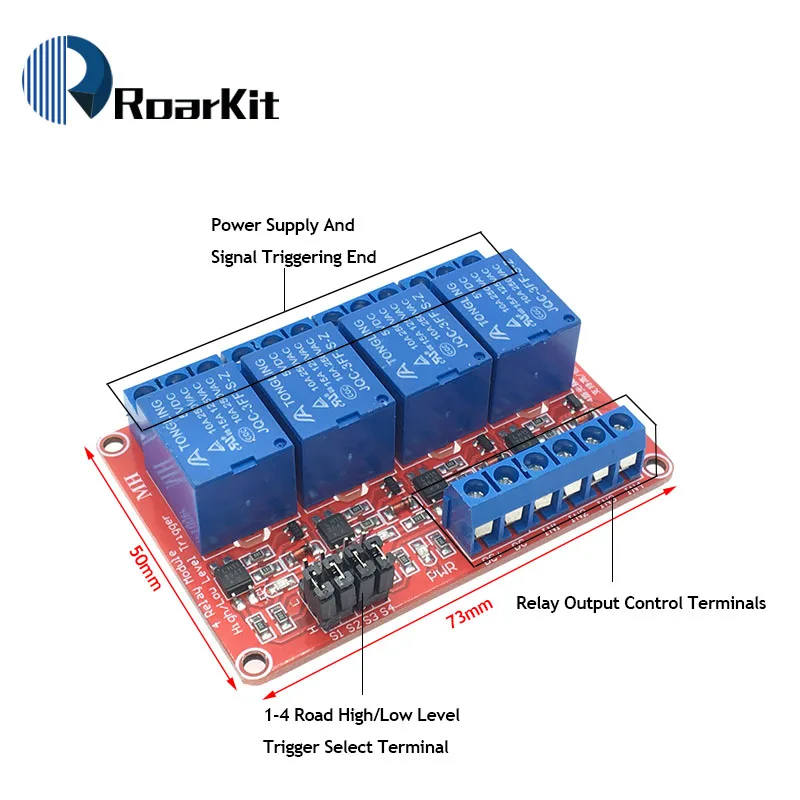

4-Канальный Релейный модуль с Оптрон



Описание: 1. Максимальная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А 2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма 3. Напряжение Модуля 5 В 4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой 5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать 6. Индикатор питания (зеленый), 4 реле (красный) 7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно Модуль Порты и разъёмы: 1. Постоянный ток +: источник питания постоянного тока положительный 2. Постоянный ток-: отрицательный источник питания постоянного тока 3. В 1: канал 1 сигнальный триггер терминал 4. IN2: канал 2 сигнальный триггер терминал 5. IN3: триггер сигнала 3 канала 6. IN4: 4 канала триггер сигнала Релейный выход: 1. NC1: канал 1, реле, нормально закрытый контакт. 2. COM1: канал 1 реле общего контакта. 3. NO1: канал 1, реле, нормально открытый контакт. 4. NC2: канал 2 реле нормально закрытый контакт. 5. COM2: канал 2 реле общего контакта. 6. NO2: канал 2 реле нормально открытый контакт. 7. NC3: канал 2 реле нормально закрытый контакт. 8. COM3: канал 2 реле общего контакта. 9. NO3: канал 2 реле нормально открытый контакт. 10. NC4: канал 2 реле нормально закрытый контакт. 11. COM4: канал 2 реле общего контакта. 12. NO4: канал 2 реле нормально открытый контакт. Высокий и низкий уровень триггера вариант: 1. S1: это опционный переключатель для реле канала 1. 2. S2: это опционный переключатель для реле канала 2. 3. S3: это опционный переключатель для канала 3 реле. 4. S4: это опционный переключатель для канала 4 реле. 2 канальный релейный модуль с Оптрон



Описание: 1. Максимальная нагрузка: 250 В переменного тока/10 А, 30 В постоянного тока/10 А 2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма 3. Напряжение Модуля 5 В 4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой 5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать 6. Индикатор питания (зеленый), 4 реле (красный) 7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно Модуль Порты и разъёмы: 1. Постоянный ток +: источник питания постоянного тока положительный 2. Постоянный ток-: отрицательный источник питания постоянного тока 3. В 1: канал 1 сигнальный триггер терминал 4. IN2: канал 2 сигнальный триггер терминал 5. IN3: триггер сигнала 3 канала 6. IN4: 4 канала триггер сигнала Реле Выход: 1. NC1: канал 1, реле, нормально закрытый контакт. 2. COM1: канал 1 реле общего контакта. 3. NO1: канал 1, реле, нормально открытый контакт. 4. NC2: канал 2 реле нормально закрытый контакт. 5. COM2: канал 2 реле общего контакта. 6. NO2: канал 2 реле нормально открытый контакт. 7. NC3: канал 2 реле нормально закрытый контакт. 8. COM3: канал 2 реле общего контакта. 9. NO3: канал 2 реле нормально открытый контакт. 10. NC4: канал 2 реле нормально закрытый контакт. 11. COM4: канал 2 реле общего контакта. 12. NO4: канал 2 реле нормально открытый контакт. Высокий и низкий уровень триггера вариант: 1. S1: это опционный переключатель для реле канала 1. 2. S2: это опционный переключатель для реле канала 2. 3. S3: это опционный переключатель для канала 3 реле. 4. S4: это опционный переключатель для канала 4 реле. 1 канальный релейный модуль с оптомуфтой Описание: 100% новый и высокое качество 1-канальный релейный модуль с фотоэлектрический изоляции Модуль может быть высоким или низким с помощью триггера настройки перемычки С индикатором действия питания и реле Рабочее напряжение модуля 5 В Модуль использует подлинное реле качества, обычно открытые интерфейсы Максимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного тока
Модуль интерфейса: DC +: положительный источник питания (VCC)(5 В) DC-: отрицательный источник питания (GND) В: контрольный конец, ток вождения должен быть более 4 мА COM: контроль петли земной проволоки















10050

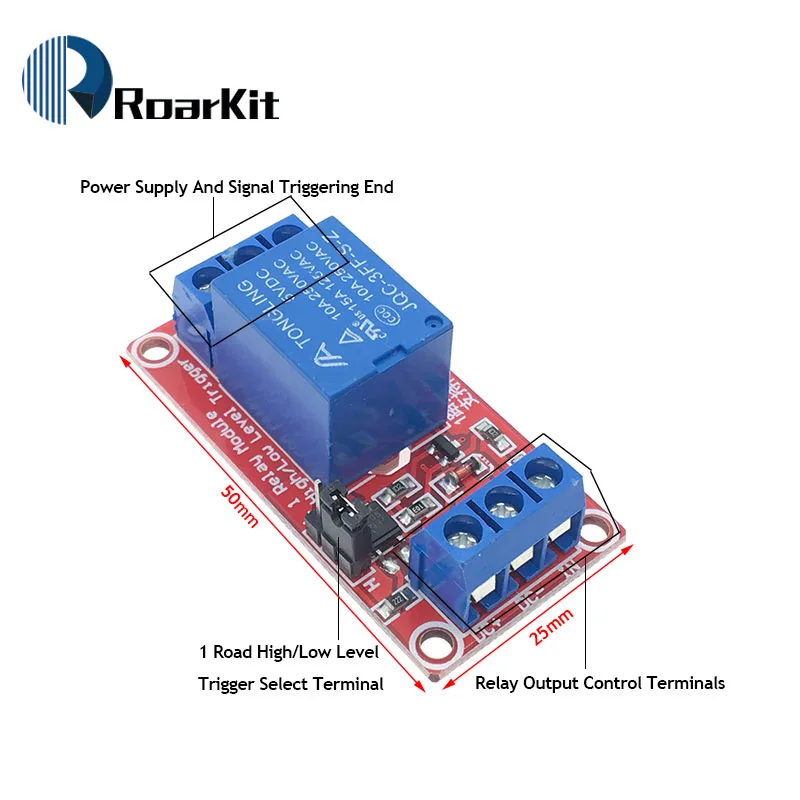

Roarkit триггерный релейный модуль
