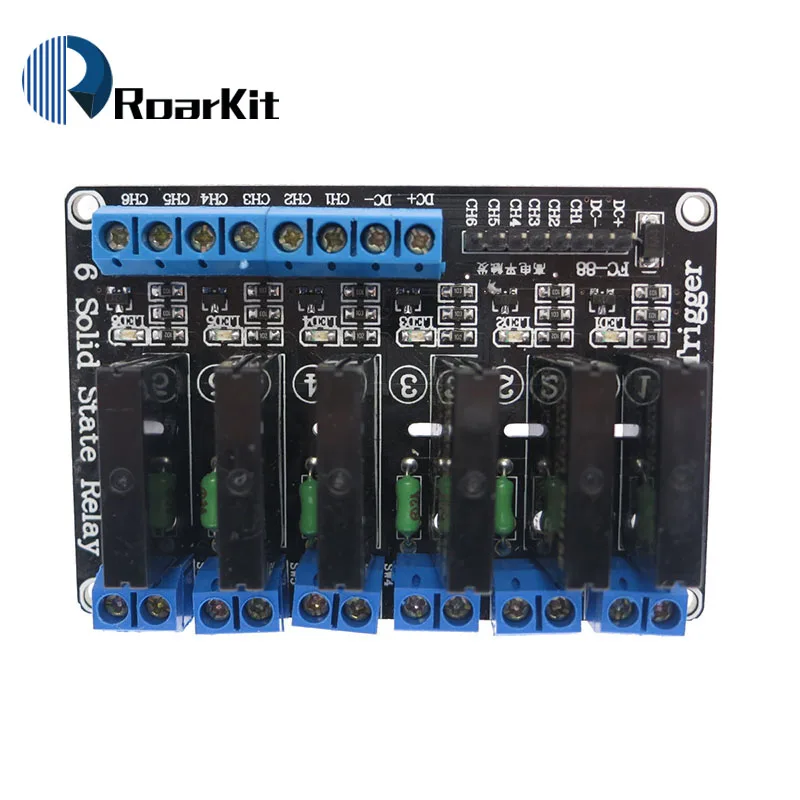

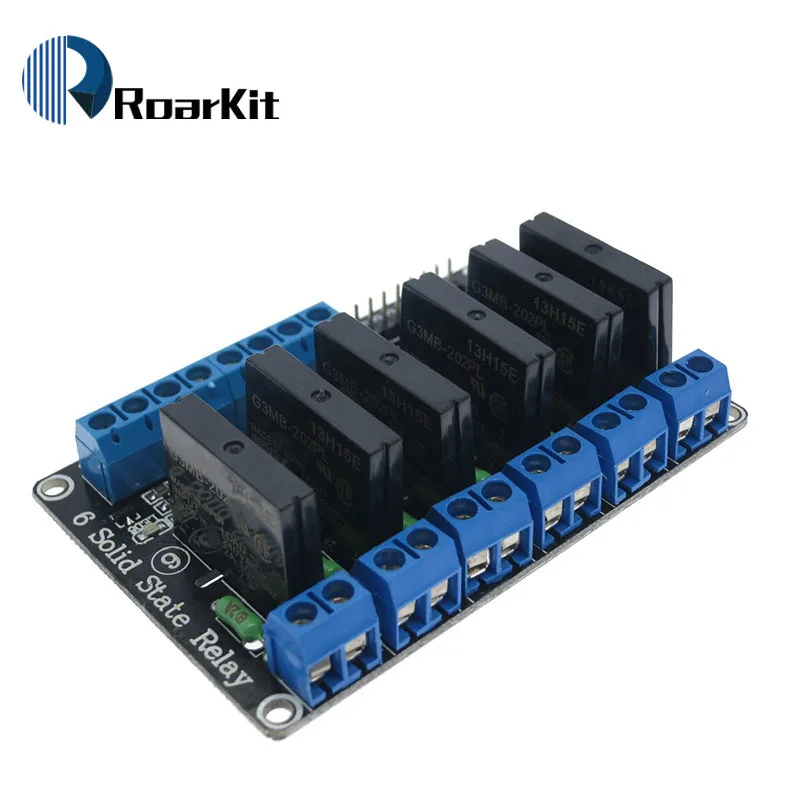

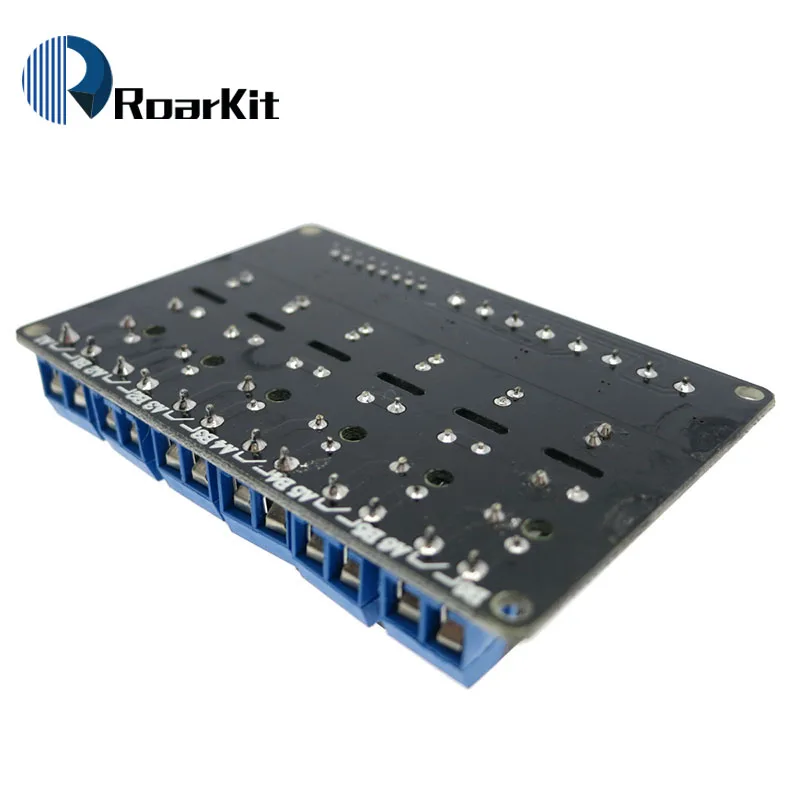

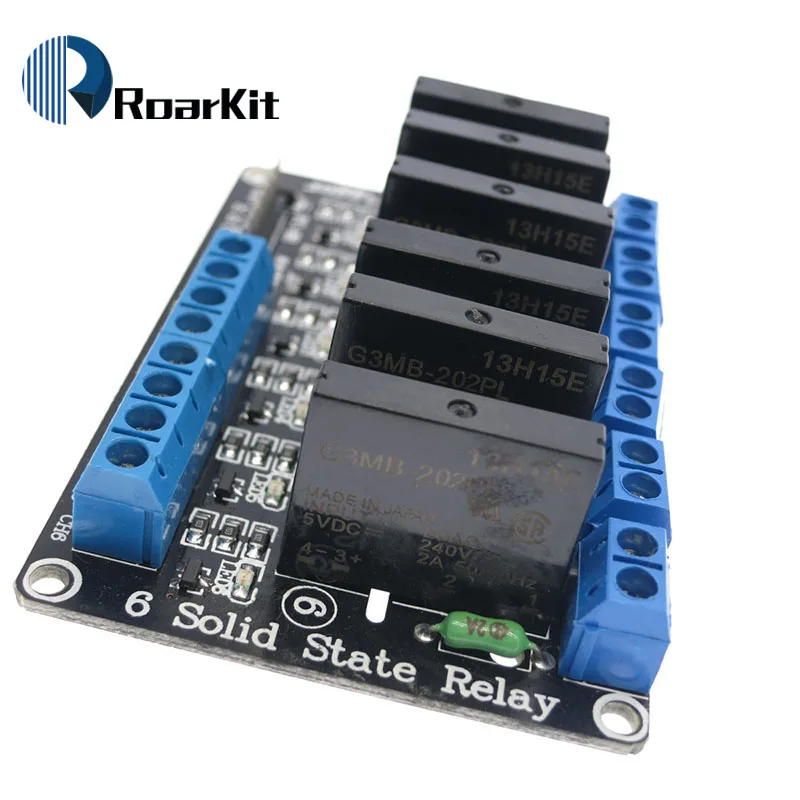

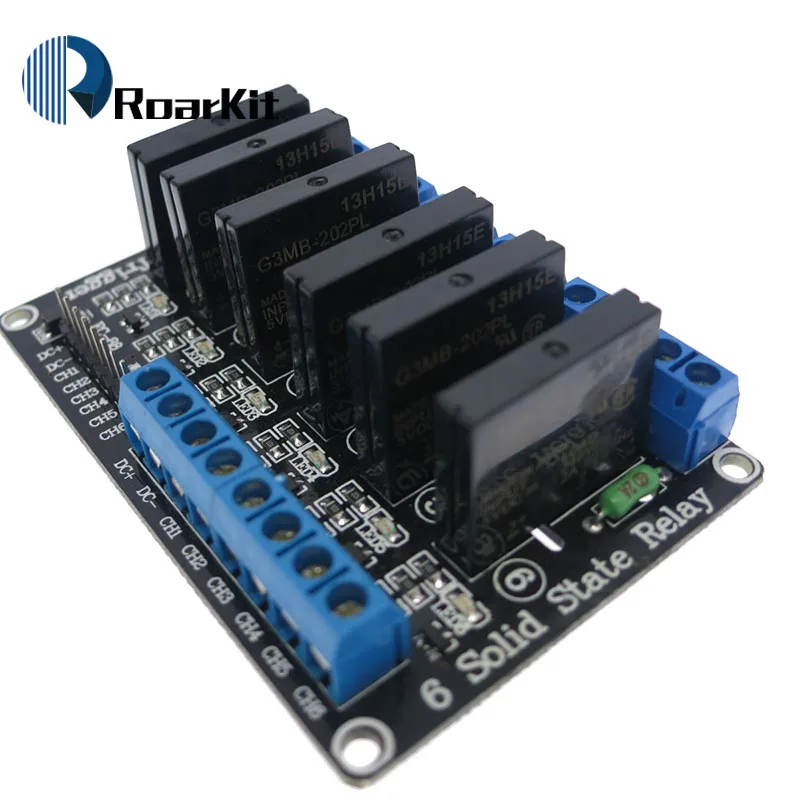

6 канальный релейный модуль постоянного тока 5 В твердотельный высокоуровневый SSR

Описание продукта: 1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2, размер: 80*56*25 (Д * Ш * В) Вес: 60 г 3. Входное питание: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала: (0-2,5 V Низкое состояние реле на) (3,3-5V Высокая твердотельное реле в выключенном состоянии) 5, 2,54 булавки и синий KF301 терминалы к линии управления элементах обеспечивается повышенное удобство. Модуль интерфейса: Вход раздел: DC +: положительный источник питания (напряжение источника питания с помощью реле) DC-: отрицательный CH1: 1 канал релейного модуля сигнала запуска конца (высокий триггер включен) CH2: 2 релейный торцевой модуль, триггер-сигнал (высокоуровневый триггер допустимый) CH3: 3-сторонний выход релейный модуль приемника сигнала запуска конец (высокий триггер с помощью беспроводного устройства CH4: 4 релейный модуль сигнала запуска конца (высокий триггер включен) CH5: 5 релейный модуль сигнала запуска конца (высокий триггер включен) CH6: 6 релейный модуль сигнала запуска конца (высокий триггер включен) Высокое и низкое значение: Триггер высокого сигнала относится к концу (IN) между источником питания и отрицательным электродом имеет прямое напряжение, обычно в положительном триггере и триггерном терминале, подключенном к источнику питания, когда напряжение триггера или положительный конец достигли триггерного напряжения, реле заряжено. Низкий триггер напряжения относится к OV, или триггерный терминал напряжения ниже, чем сигнал положительного напряжения питания для запуска отрицательного терминала источника питания между низким напряжением, которое может быть срабатывает, чтобы сделать реле, обычно это срабатывает отрицательным способом с триггерным концом подключения питания, реле заряжено. Электрические параметры: Текущие версии токового напряжения триггера тока 1 канал 5V 0mA 13.8mA 2,5-5V 2mA 2-полосная 5V 0mA 26.8mA 2,5-5V 2mA 3-сторонний выход 5V 0mA 37mA 2,5-5V 2mA 4 5V 0mA 48mA 2,5-5V 2mA Распределительный щит на 5 5V 0mA 59mA 2,5-5V 2mA 6-way 5V 0mA 70mA 2,5-5V 2mA Руководство по эксплуатации: Модуль питания: мощность должна быть постоянного напряжения, чтобы соответствовать реле напряжения

10050

Roarkit триггерный релейный модуль
