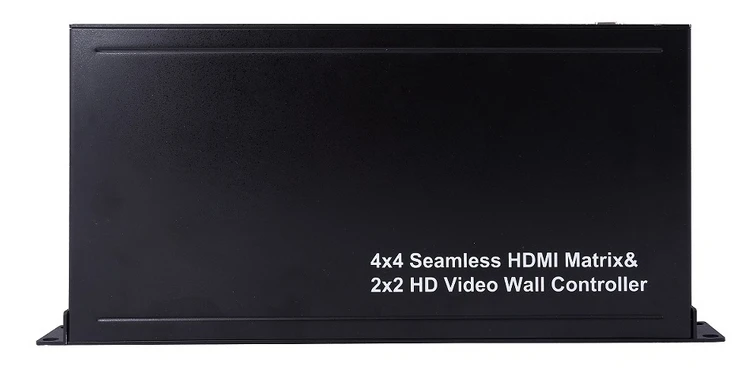

Бесшовная Матрица HDMI 4x4, бесшовная Матрица HDMI 2x2, настенный ЖК-контроллер видеонаблюдения

Особенности:

1. Любой из 4 источников к любому из 4 дисплеев.

2. Бесшовное переключение обеспечивает отсутствие задержки переключения и потери изображений во время переходов.

3. Creat a 2x2 multi-view

4. Поддержка разрешения высокой четкости до Full HD 1080 p

5. С кнопкой панели, пультом дистанционного управления, управлением RS232, IP контролем для выбора источника

6. Поддержка режимов экономии и чтения.

7.1U конструкция стойки, легкая установка

8. DC 12 V 3A источник питания

9. L482.6XW220XH44 мм

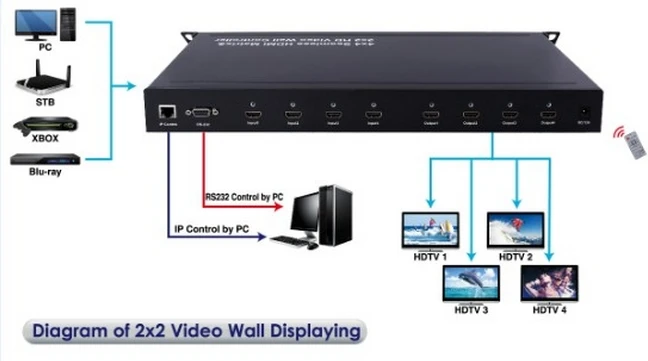

Подключение и эксплуатация:

1. Подключение устройств источника к входным портам SX-SMX44

2. Подключите выходной порт HDMI к телевизору или другим устройствам HDMI.

3. Дополнительно: Подключите кабель RS232 от порта PC RS232.

4. Дополнительно: Подключите кабель Ethernet от порта TCP/IP на матрице к локальной сети.

5. Подключите блок питания 12 В/3 А к окету питания постоянного тока.

6. Питание на SX-SMX44, телевизоре и других устройствах.

7. Управляйте SX-SMX44 с помощью кнопок на передней панели.

8. Включите дисплеи, которые вы хотите посмотреть

9. Используйте пульт дистанционного управления матрицей или используйте переднюю панель, RS232 или Ethernet для управления

A) нажмите режим «Матрица» и выберите нужную кнопку ввода (В1-in4).

Б) нажмите «все» и выберите кнопку ввода (В1-in4), на выходе появится изображение.

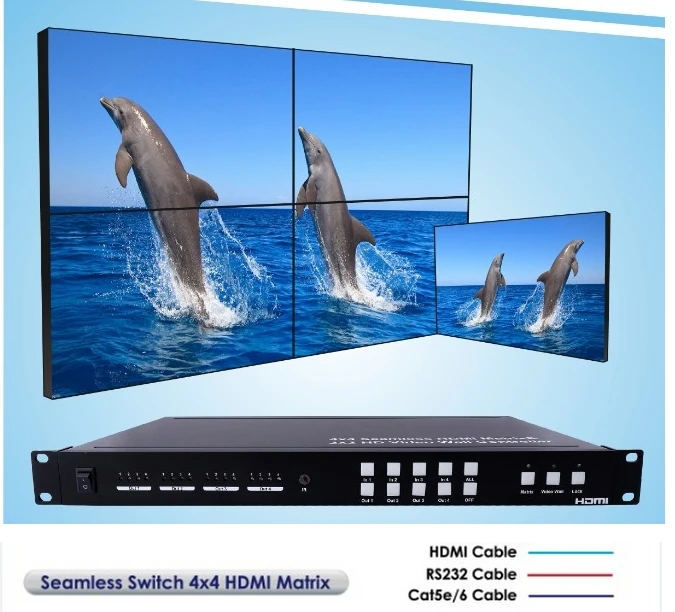

В) нажмите «видео стена» и выберите вход (В1-in4) дисплей будет работать как 2x2 видео настенный режим.



Революционный dip переключатель Установка видео настенный контроллер с LEGO Каскад

GeoBox был разработан для профессиональной установки. Из-за отсутствия конструкции ПК и энергопотребления всего 10 Вт, он обеспечивает быструю загрузку, низкую задержку, отсутствие задержки изображения и максимальную надежность. Работает с системой ПК, она не занимает ни одного процессора ПК и позволяет ЦП с полной мощностью для других операций без задержек.

Тематическое исследование:

Один G-402 обеспечивает 3 ЖК-видео стены плюс один полный экран изображения с PIP в любом регулируемом месте, полный экран изображения в режиме реального времени

Характеристика продукта:

• Управление до четырех дисплеев в конфигурации стены.
• Каскадные несколько единиц для создания стен с более чем четырьмя дисплеями.
• Компенсация Ободка для входного изображения на экранах.
• Поддерживает вращение изображения и зеркальное отображение. Каждый выход может поворачиваться независимо на 90 °, 180 ° или 270 ° и поворачиваться горизонтально или вертикально.
• Дисплеи, выровненные на стене видео, могут быть разных размеров и родного разрешения.
• Поддерживает автоматический замок рамы. Когда Тайминги четырех мониторов одинаковые, genlock будет активирован. Функция genlock гарантирует плавное видео движения и минимизирует задержку в одном кадре.
• Поддерживает форматы входного сигнала DVI и HDMI с одним или двумя звеньями. (Требуется адаптер DVI-to-HDMI.)
• Сверхвысокое разрешение ввода до 4 K x 4 K (4088 пикселей x 4088 пикселей).
• Поддерживает подключение к четырем DVI-I (VGA, DVI или HDMI) дисплеям, и поддерживаются все разрешения VESA (до 1920 × 1200 @ 60 Гц).
• Источник ввода можно обрезать по усмотрению пользователя и скопировать на выходной монитор. Самая маленькая площадь обрезки-один пиксель.
• Поддержка гибкого управления EDID.
• Поддерживает интерфейс командной строки (CLI).
• Автоматическое обнаружение входного и выходного сигнала.
• Настройка с использованием программного обеспечения на базе windows, установленного на ПК, подключенном через USB-ссылку.
• Прочный корпус из нержавеющей стали.
• Совместимость с Windows® XP, Windows® 7, Windows® 8.
• Низкое энергопотребление.

Введение программного обеспечения:

Приложение на базе Microsoft® Windows®, которое используется для управления ED-D4 контроллером видеостены с вашего компьютера через usb-кабель с процессором ED-D4.

• Пользовательский интерфейс объединен в ряд задач, так что вы можете легко перемещаться по ним и настроить видеостену.

• Поддерживает быструю настройку. После настройки размера и положения мониторов программное обеспечение может автоматически рассчитать Область отображения.

• Мониторы в физическом макете и белые кадры в регионах захвата могут быть перемещены с помощью up & uarr;, down↓, left & larr; и right & rarr; стрелки на клавиатуре.

• Программное обеспечение управления и проектирования ED-D4 обеспечивает базу данных монитора, и большинство известных производителей уже включены в запуск. Это также позволяет пользователям добавлять свои собственные мониторы.

• Информация о мониторе, такая как Размеры экрана (в пикселях и миллиметрах), размеры ободка и частота обновления включены.

• Поддерживает произвольное обрезание входных источников и поддерживает предварительный просмотр укороченных регионов.

• Виртуальное полотно обеспечивает макет экрана (физический макет) для видеостены, где Мониторы можно расположить и повернуть.

• Пользовательские конфигурации видеостены могут быть сохранены в качестве шаблонов для будущего отзыва.

И вы также можете сделать своими руками свою творческую видео стену по вашему собственному стилю:
