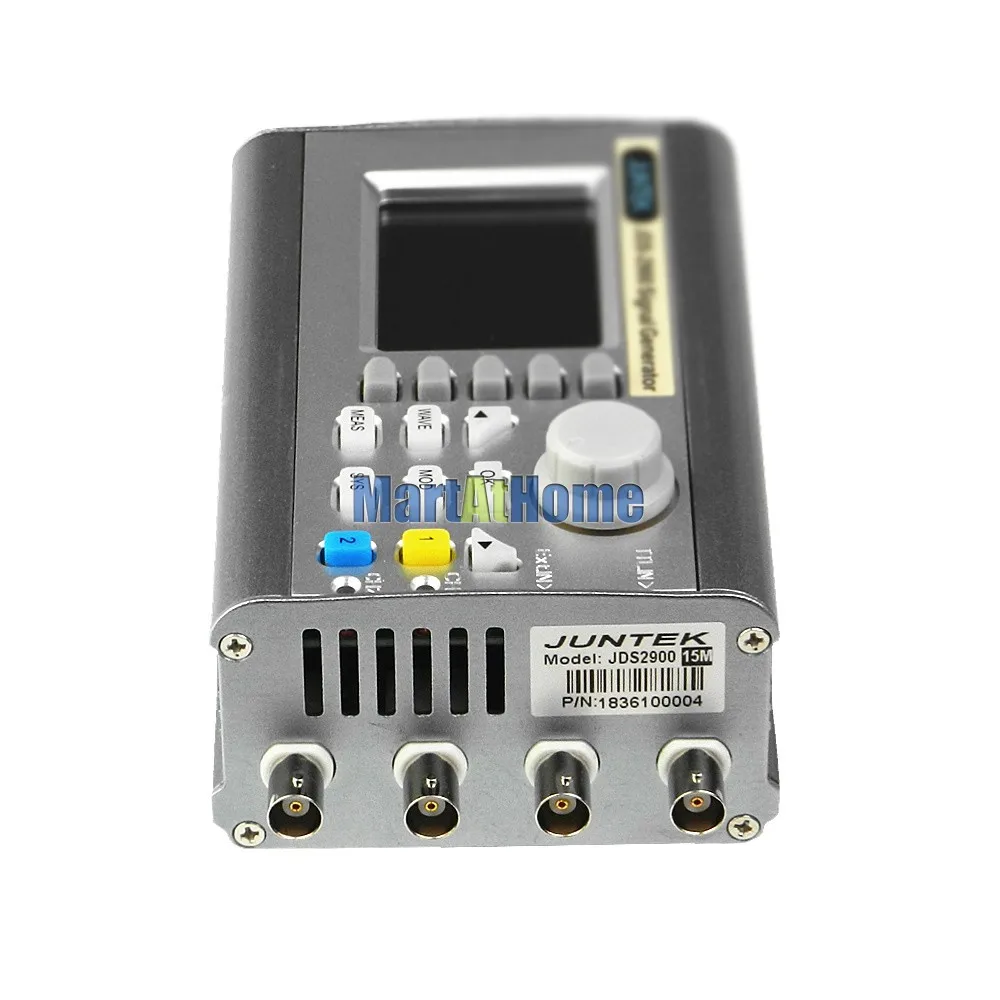

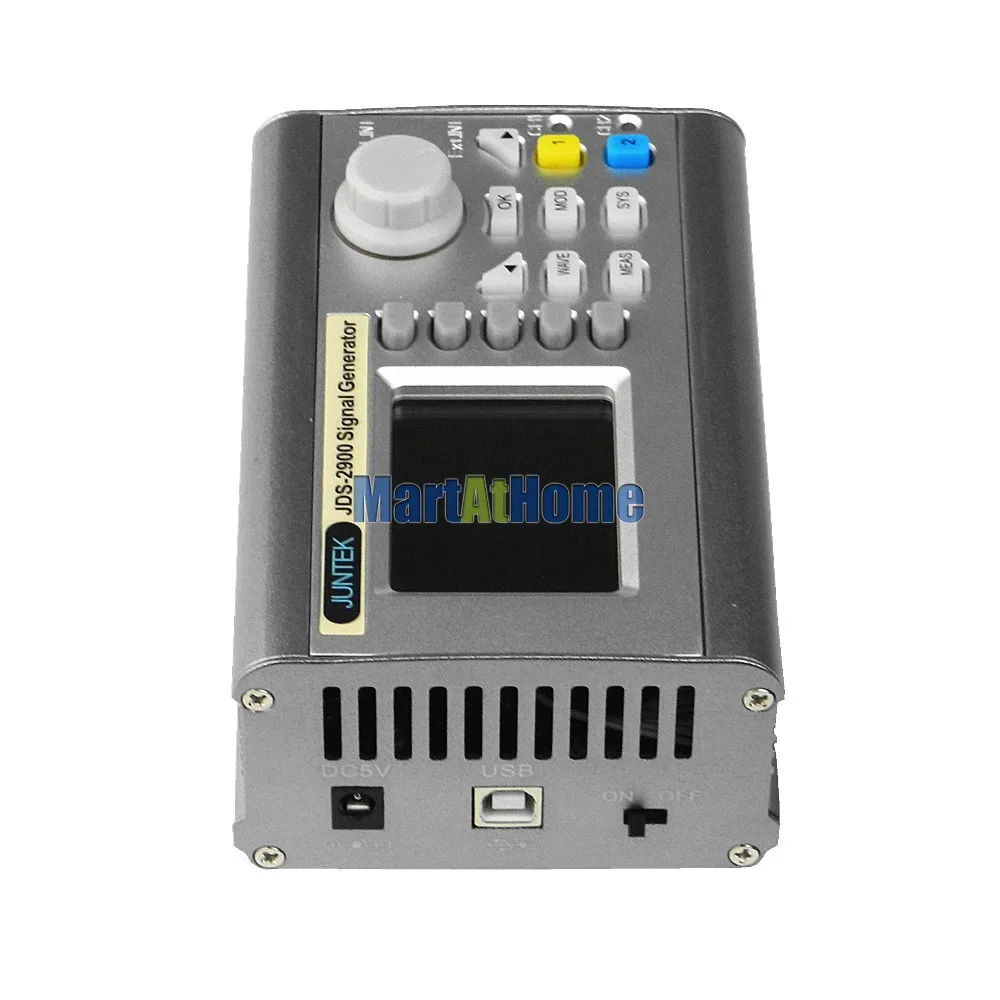

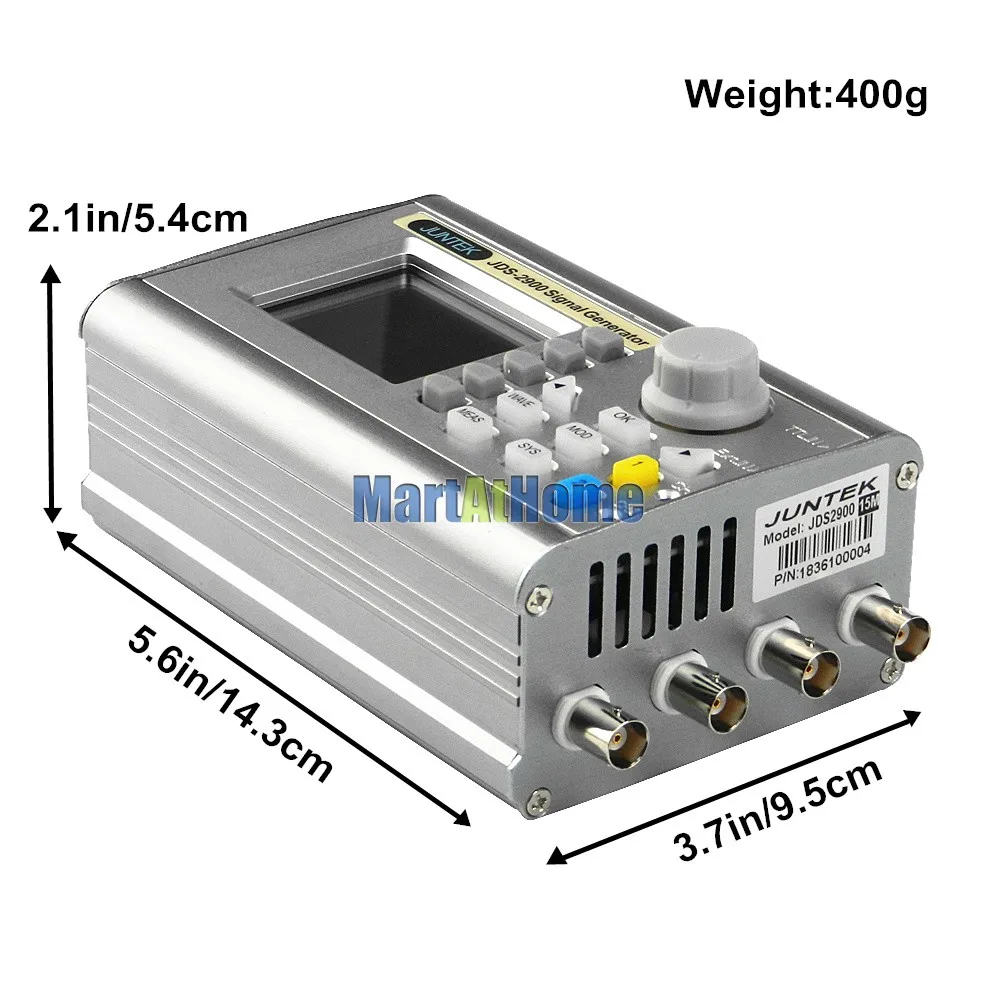

Цифровой двухканальный DDS генератор сигналов функция произвольной формы 15 МГц
Описание товара

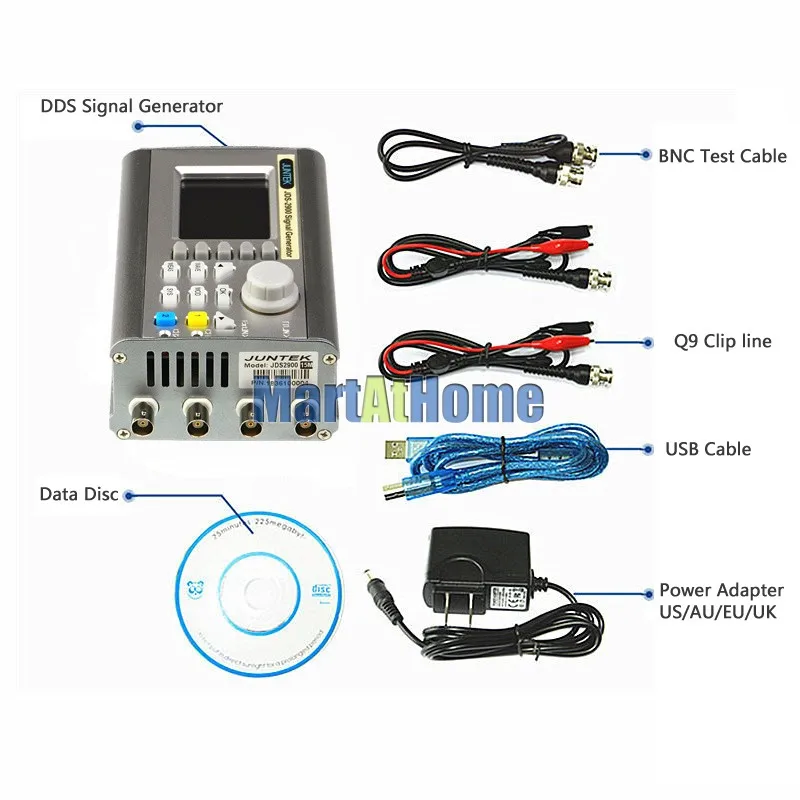

Посылка включает в себя:
1 x генератор сигналов DDS JDS2900-15M
1 х адаптер постоянного тока
USB кабель (1 шт.);
1 x выходной кабель сигнала
1 х Руководство пользователя (PDF)
CD-диск-1 шт.
![bv433-eu]()
![bv433-us]()
Обзор: материнская плата
JDS2900 серии DDS генератор сигналов может производить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну, частоту до 60 МГц; Он имеет частотное сканирование, измерение частоты сигнала и счетчика функций, может одновременно отображать выходной сигнал, амплитуду и частоту серия имеет Амплитудные частотные характеристики, красивый внешний вид; Может быть применен к фабрикам, школам, научно-исследовательским объектам и лабораториям.
Технические параметры:
![bv433-figure4]()
Интерфейс дисплея Введение:
![bv433-figure5]()
Функция кнопки Введение:
![bv433-figure6]()

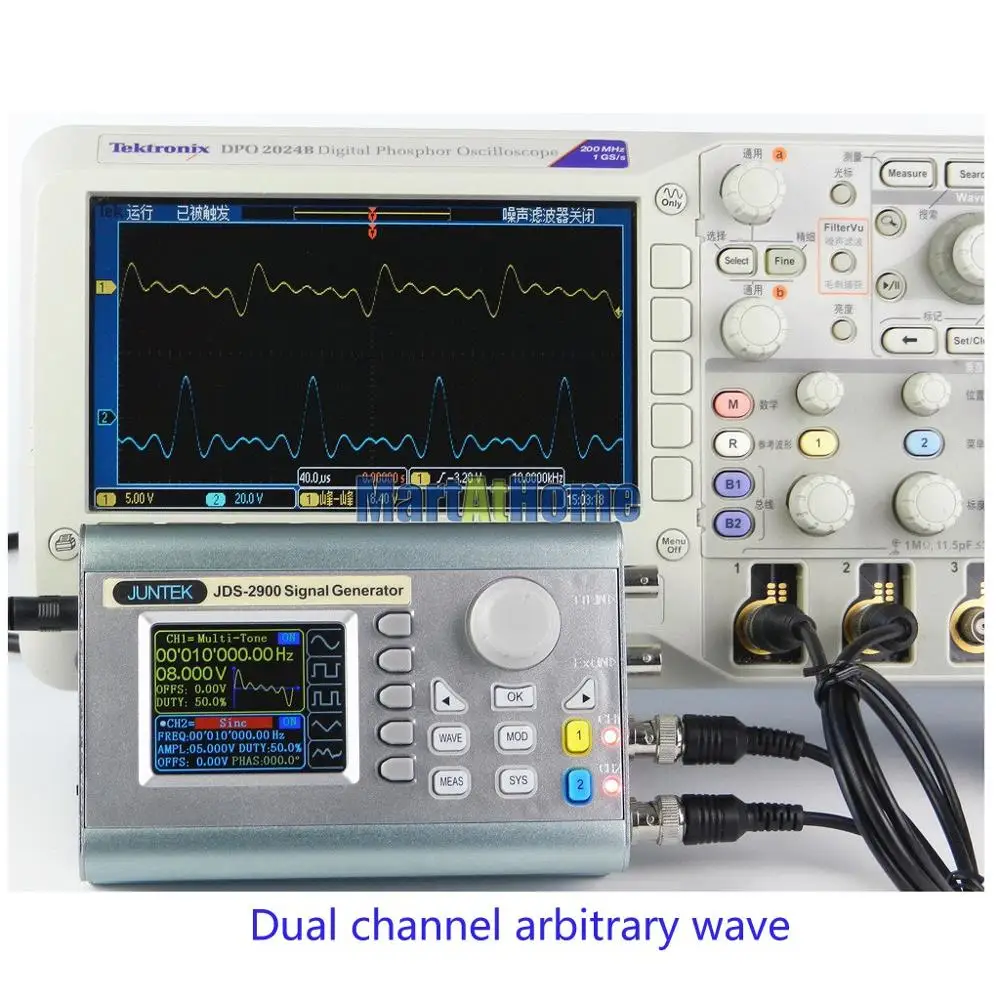

Различные формы волны образцов:
![bv433-10]()
![bv433-11]()
![bv433-12]()
![bv433-13]()
![bv433-14]()
![bv433-15]()
![bv433-16]()
![bv433-17]()
![bv433-18]()
![bv433-19]()
Обзор: материнская плата
JDS2900 серии DDS генератор сигналов может производить синусоидальную волну, квадратную волну, треугольную волну, импульсную волну, произвольную волну, частоту до 60 МГц; Он имеет частотное сканирование, измерение частоты сигнала и счетчика функций, может одновременно отображать выходной сигнал, амплитуду и частоту серия имеет Амплитудные частотные характеристики, красивый внешний вид; Может быть применен к фабрикам, школам, научно-исследовательским объектам и лабораториям.
Технические параметры:
ЧастотаХарактеристики
JDS2900-15M
JDS2900-30M
JDS2900-40M
JDS2900-50M
JDS2900-60M
Синус Частотный диапазон
0 ~ 15 МГц
0 ~ 30 МГц
0 ~ 40 МГц
0 ~ 50 МГц
0 ~ 60 МГц
Квадратный Частотный диапазон
0 ~ 15 МГц
0 ~ 15 МГц
0 ~ 15 МГц
0 ~ 15 МГц
0 ~ 15 МГц
Треугольник Частотный диапазон
Импульсный Частотный диапазон
0 ~ 6 MГц
0 ~ 6 MГц
0 ~ 6 MГц
0 ~ 6 MГц
0 ~ 6 MГц
Цифровой частотный диапазон CMOS/TTL
Произвольная волна Частотный диапазон
Квадратный времени нарастания импульсов
≤ 25nS
≤ 20nS
≤ 15nS
≤ 15nS
≤ 15nS
Длительность импульса: диапазон регулировки
150nS-4000S
60nS-4000S
40nS-4000S
30nS-4000S
30nS-4000S
Мининум разрешением частоты
0,01 & micro; Гц (0,00000001 Гц)
Точность частоты
± 20ppm
Стабильность частоты
± 1ppm/3h
СигналовХарактеристики
Сигналов
Синусоидальный, квадратный, треугольный, импульсный (коррекция рабочего цикла, регулировка ширины импульса и времени цикла),Partia Sine, CMOS, уровень постоянного тока, полуволновой, полноволновой, pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и 60 видов пользовательской формы волны.
Сигналов длина
2048 точек
Сигналов частота дискретизации
266MSa/s
Сигналов в вертикальном направлении
14 бит
Синуса
Гармоническое подавление
≥ 45 дБ (<1 МГц); ≥ 40 дБ (1 МГц ~ 20 МГц)
Суммарный коэффициент гармонических искажений
<0.8%(20 Гц ~ 20 кГц, 0 дБм)
Квадратная и импульсная
Выброс (квадратный)
≤ 5%
Диапазон рабочего цикла (пульс)
0.1% ~ 99.9%
Пандус волна
Линейность
≥ 98% (0,01 Гц ~ 10 кГц)
Выходные характеристики
Диапазон амплитуды
Frequency≤ 10 МГц
10 МГц ≤частота ≤ 30 МГц
30 МГц ≤Frequency
2mVpp ~ 20Vpp
2mVpp ~ 10Vpp
2mVpp ~ 5Vpp
Разрешение амплитуды
1mV
Амплитуда стабильности
± 0.5%/5 ч
Амплитудно-это действительно плоский экран
± 5%(<10 МГц); ± 10%(>10 МГц)
Выходного сигнала
Выходное сопротивление
50Ω ± 10% (стандартный)
Защита
Весь выходной сигнал termianl может быть Коротковат в течение 60 с
DC офсетная печать
Офсетная печать диапазон регулировки
Амплитуда на выходе> 2 в
0,2 в <амплитуда выхода ≤ 2 в
0 <амплитуда выхода ≤ 0,2 в
-9,99 В ~ 9,99 в
-2,5 В ~ 2,5 в
-0,25 В ~ 0,25 в
Офсетная печать Разрешение
0,01 V
Фазы характеристики
Фазы диапазон регулировки
0 ~ 359,9 °
Фазы разрешение
0,1 °
TTL/COMS выход
Низкий уровень
<0,3 V
Высокий уровень
1V ~ 10V
Время подъема уровня/падения
≤ 20ns
Измерение наружных размеров функция
Частотомер функция
Диапазон измерения частоты
1 Гц ~ 100 МГц
Точность измерения
Время ворот постоянно регулируется s ~ 10s
Функции счетчика
Подсчет область
0-4294967295
В сочетании режим
2 вида режимов соединения, DC и AC
Режим управления
Руководство по эксплуатации
Входной сигнал диапазон напряжения
2Vpp ~ 20Vpp
Длительность импульса: измерение
0,01 US (разрешение), 20s (максимальное время измерения)
Период измерения
0,01 US (разрешение), 20s (максимальное время измерения)
Функция развертки
Развертки канала
CH1 или CH2
Тип развертки
Линейный развертки, бревна развертки
Время развертки
0,1 с ~ 999,9 с
Диапазон настройки
Пользовательскими настройками
Развертки направление
Вперед, назад и обратно
Burst-функция
Количество импульсов
1-1048575
Серийную съемку
Ручной Trig, CH2 Trig, Ext.Tring(AC), Ext.Tring(DC)
Общие технические параметры
Дисплей
Тип дисплея
2,4 дюймовый TFT цветной ЖК-дисплей
Хранение и загрузка
Кол-во
100 групп
Расположение
От 00 до 99 (включение будет загружать положение 00)
Произвольная волна
Кол-во
От 1 до 60, полностью 60 групп (по умолчанию 15 групп)
Интерфейс
Режим интерфейса
USB к последовательный интерфейс
Интерфейс расширения
Есть последовательный интерфейс режима уровня TTL, чтобы быть
Удобно для разработки.
Скорость передачи данных
115200bps
Протокол передачи данных
Режим командной строки, открытый протокол
Блок питания
Диапазон напряжения
DC5V ± 0,5 V
Производственный процесс
Технология поверхностного монтажа, FPGA дизайн, высокая надежность, длительный срок службы
Зуммер
Пользователь может установить или выключить с помощью процедуры
Эксплуатационных характеристик
Полная кнопка работы, ручка непрерывной регулировки
Условия окружающей среды
Температура: 0 ~ 40OCHumidity по уровню поверхности:<80%
Инструмент Введение: Передняя панель Введение:
Интерфейс дисплея Введение:
Функция кнопки Введение:
Различные формы волны образцов:
