AVR ATmega128 ATmega128A ATMEL AVR комплект макетной платы + 2 шт. ATmega128A-AU основная плата = Waveshare STK128 + Premium

Макетная плата предназначена для ATmega128, с 1 частью ATmega128 платы устройства Обзор

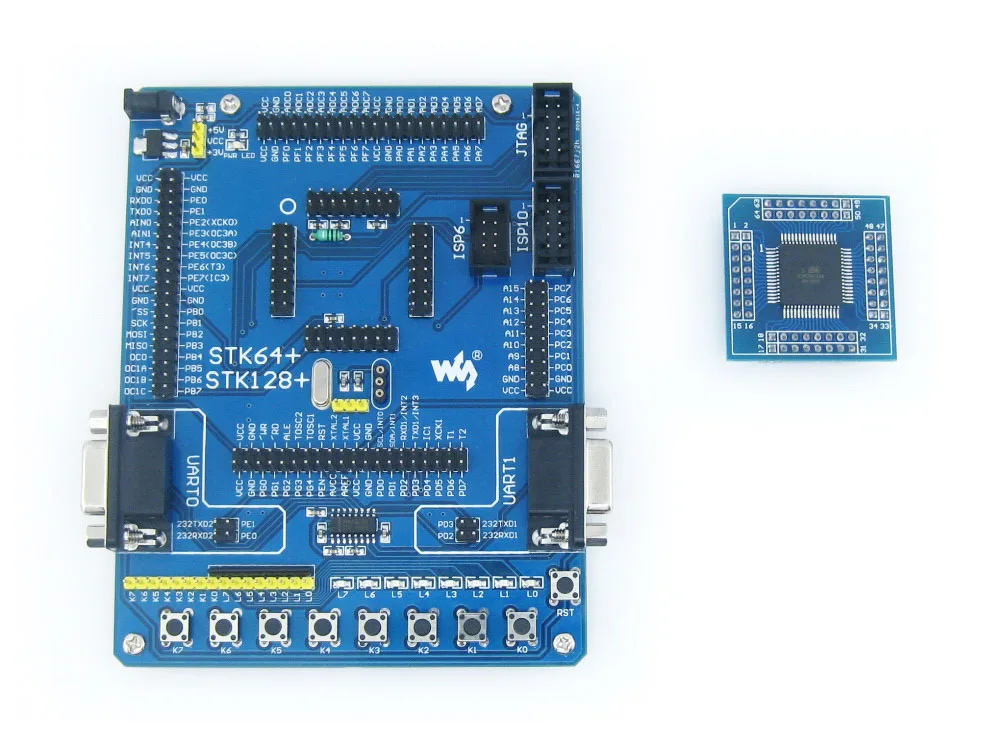

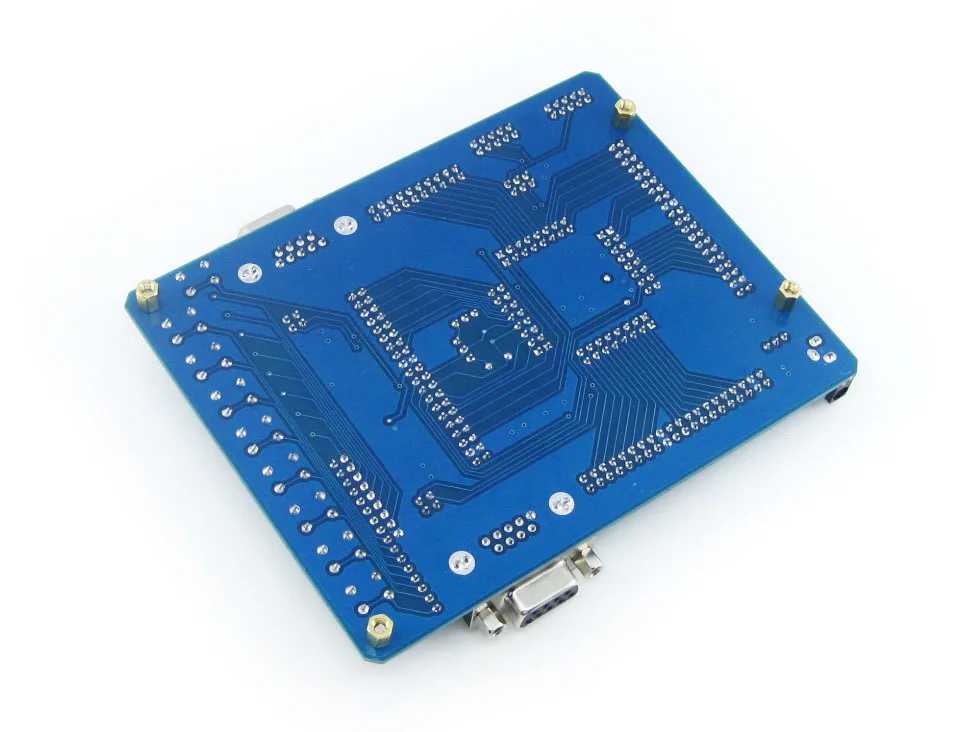

STK128 +-это полная, экономичная плата разработки для ATmega128. Он разработан, чтобы дать дизайнерам Быстрый старт разработке кода на ATmega128 MCU и делает их разработчиком прототипа устройства легко.

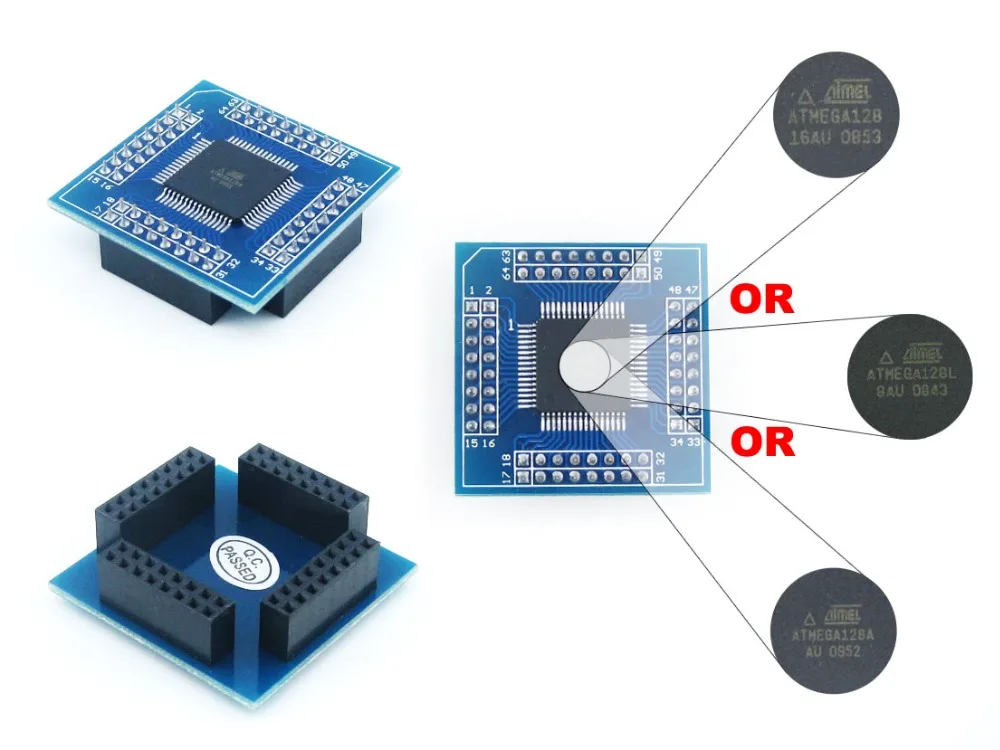

Чип ATmega128 установлен на плате устройства, которая может быть отделена от материнской платы. Следовательно, легко меняется MCU поддерживается. Чип ATmega128 находится в упаковке TQFP64 и будет случайно ATmega128-16AU, ATmega128L-8AU или ATmega128A-AU.

Стандартная упаковка STK128 + поставляется с платой устройств ATmega128, в то время как пакет STK128 + Premium поставляется со стандартной упаковкой, дополнительной запасной платой устройства ATmega128 и пакетом фитингов для экспериментов.

---

Что на борту





Мощность Питание от внешнего источника питания 5 В Перемычка для настройки уровня напряжения для применения, 5 В/3,3 В Встроенные чипы ATmega128 (TQFP64), MCU, установленный на плате устройства AMS1117-3.3, бортовой регулятор MAX3232, True RS232 трансиверы Интерфейсы Два разъема RS232 для стандарта UART0 и UART1, DB9 Гарантированно работает под 3 V уровень поставки благодаря MAX3232 Джемперы UART0 и UART1, короткие перемычки для подключения UART к AVR MCU, Откройте перемычку, чтобы освободить Порты ввода/вывода. 6-контактный/10-контактный ISP порт Порт JTAG Интерфейс от человека до машины Кнопка сброса, используется для сброса MCU Светодиодный индикатор питания 8 поверхностных светодиодных индикаторов, может использоваться в качестве индикатора состояния ввода/вывода 8 кнопочных кнопок, для аналогового входа Другие особенности Кристалл настраивается, есть перемычка для выбора на борту 7,3728 м кристалл или внешний кристалл установлен через гнездо Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Все булавки отмечены на доске. Эти отметки описывают функцию каждого штыря Совместим с несколькими AVR MCUs: Полностью совместим с: ATmega64/ATmega128 Частично Совместим с: ATmega1281/ATmega2561, AT90CAN32/AT90CAN64/AT90CAN128

---

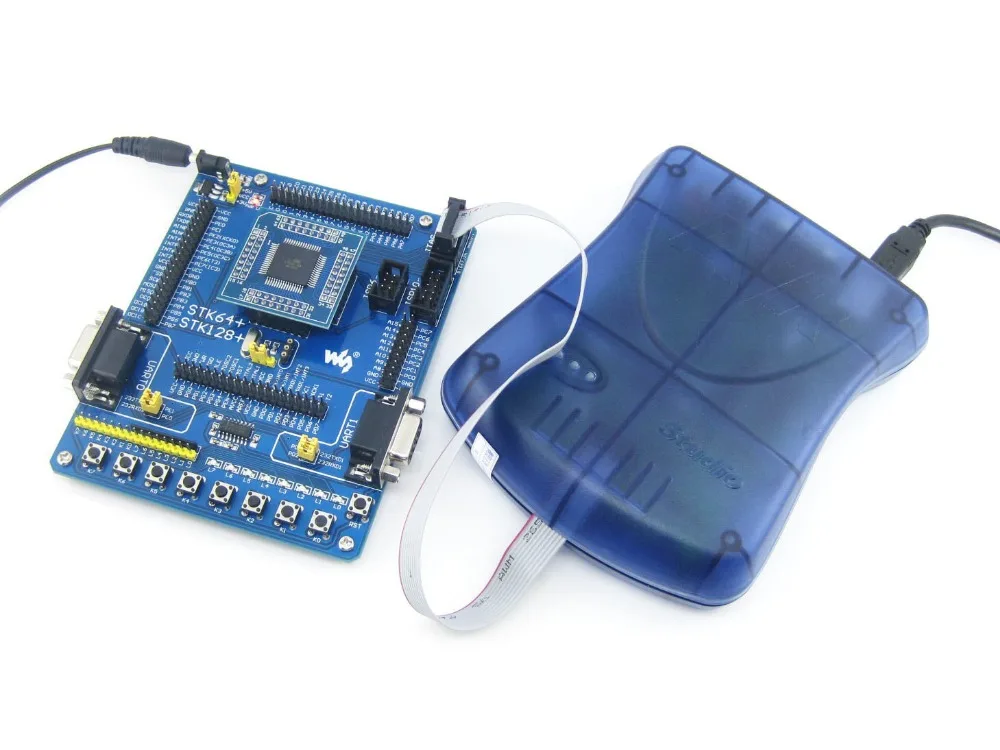

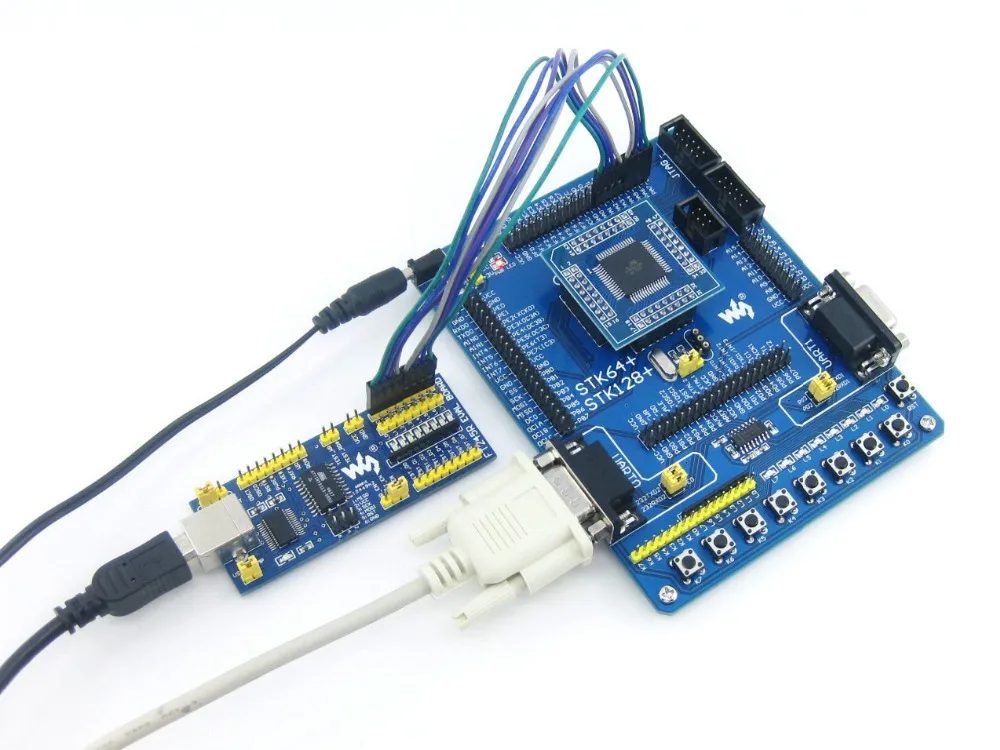

Отладка/программирование физических интерфейсов STK128 + houses JTAG и ISP заголовки для подключения отладчика или программиста. Изображения заголовков показаны на рисунках ниже.



Рис. 1.Надпись JTAG
Рис. 2.10-контактный разъем ISP
Рис. 3.6-контактный разъем ISP



---

Ресурсы для развития Руководство пользователя CD CD с программным обеспечением, драйверами и примерами Схема схемы Разработан с помощью Protel Предоставляет формат IMG или формат Protel SchDoc Примеры программ Разработан с использованием ICCAVR, GCCAVR Предоставляет C библиотеки для AVR Сопутствующее программное обеспечение AVRStudio ICCAVR-45 дней GCCAVR Спецификации чипов



В комплект входит:

Вес:0,228 кг

STK128 + (с платой устройства ATmega128) Кабель питания USB 4-контактный провод x 2 2-контактный провод x 2 Руководство пользователя CD Запасная плата устройства ATmega128 Набор Фитингов для экспериментов
