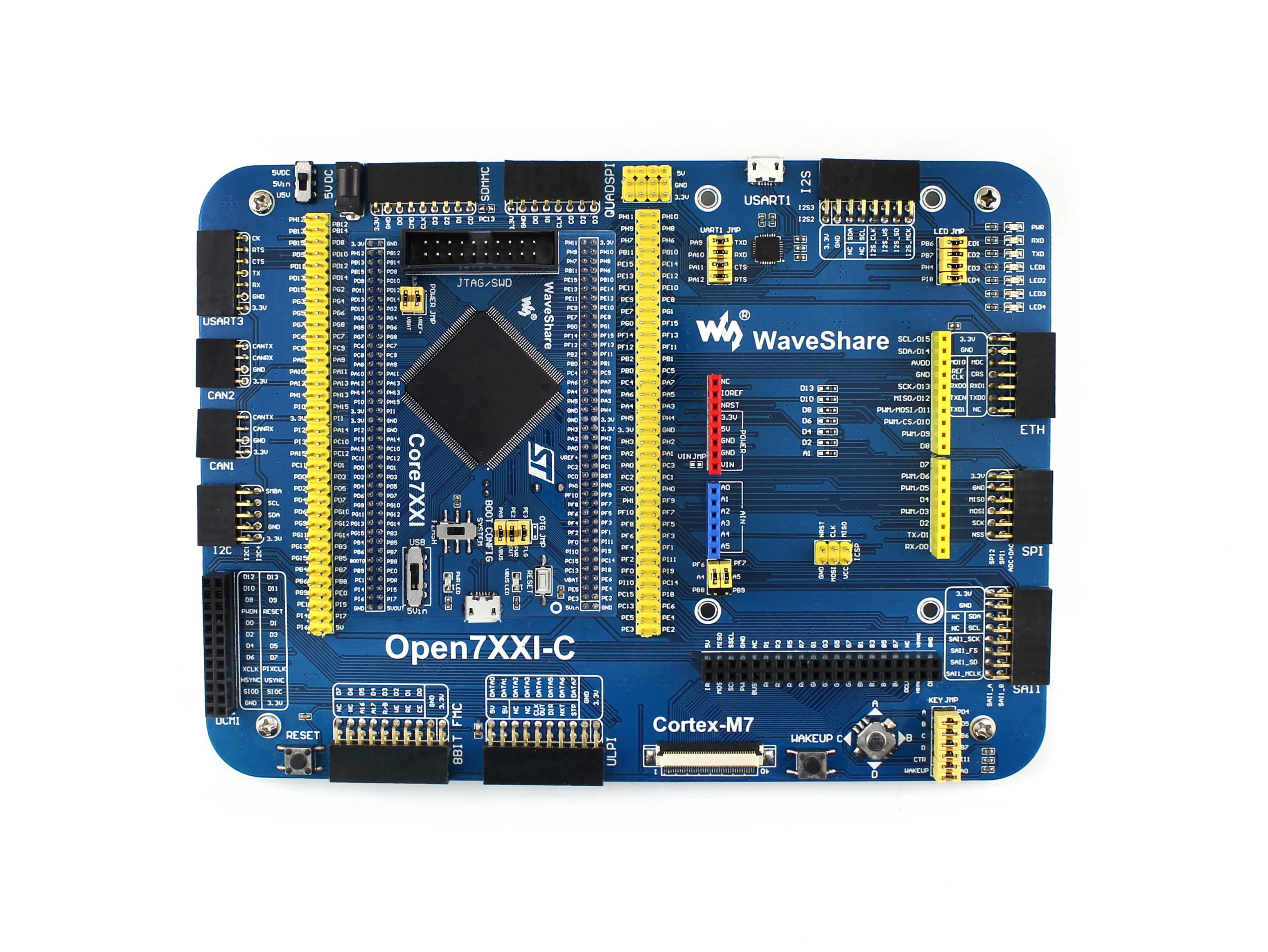

Плата разработки Waveshare STM32 для STM32F746I устройство создания периферийных параметров
Сохраните в закладки:
История цены
*История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 8035.91 руб. | 8196.91 руб. | 8115.5 руб. |
| Jan-20-2026 | 6517.20 руб. | 6647.7 руб. | 6582 руб. |
| Dec-20-2025 | 7909.54 руб. | 8067.28 руб. | 7988 руб. |
| Nov-20-2025 | 7845.1 руб. | 8002.62 руб. | 7923.5 руб. |
| Oct-20-2025 | 6264.83 руб. | 6389.4 руб. | 6326.5 руб. |
| Sep-20-2025 | 7719.57 руб. | 7873.38 руб. | 7796 руб. |
| Aug-20-2025 | 7656.78 руб. | 7809.49 руб. | 7732.5 руб. |
| Jul-20-2025 | 7592.20 руб. | 7744.95 руб. | 7668 руб. |
Новые товары
Raspberry Pi 3 Model B Plus специальный алюминиевый чехол с двойным охлаждающим
Модуль Yahboom AS608 объединяет оптический путь и функции обработки отпечатков пальцев для Raspberry Pi Micro:bit Jetson Nano.
1469.65
Металлический корпус (А) с вентилятором для платы расширения Raspberry Pi Compute Module 4.
909.38
Оригинальный ST-Link V2 Stlink St Link STM32 STM8 MCU USB JTAG In-circuit Debugger/Programmer/Emulator.
Ядро STM32F405 для разработки платы IoT PyBoard на.
HY32D 3.2 дюйма 320 * 240 ЖК-сенсорный экран Дисплей XPT2046 Контроллер сенсорного экрана ILI9325 TFT модуль.
Официальная макетная плата модуля камеры M5Stack ESP32 (OV2640) | Демонстрационные стенды
Русский: Многофункциональный сигнальный генератор высокой стабильности с двумя каналами Feeltech FY2300 12M 20M Digital DDS Function Frequency Meter.
7182.69
Характеристики
Плата разработки Waveshare STM32 для STM32F746I устройство создания периферийных параметров
Описание товара
Плата разработки STM32 предназначена для STM32F746I, имеет MCU STM32F746IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.![]()
Open746I-C макетная плата![]()
Обзор задней панели Open746I-C![]()
Open746I-C материнская плата![]()
Open746I-C материнская плата![]()
STM32 Cortex-M7 MCU плата![]()
Подключение к различным периферийным устройствам![]()
Подключение к различным периферийным устройствам![]()
Подключение к usb-устройству через кабель конвертера![]()
4,3 inch ЖК emWin demo1![]()
4,3 inch ЖК emWin demo2![]()
4,3 inch ЖК emWin demo3![]()
4,3 inch ЖК emWin demo4![]()
7-дюймовый ЖК-дисплей для emWin demo1![]()
7-дюймовый ЖК-дисплей для emWin demo2![]()
7-дюймовый ЖК-дисплей для emWin demo3![]()
7-дюймовый ЖК-дисплей для emWin demo4![]()
Подключение к USB3300 USB HS плате![]()
Подключение к плате камеры OV2640![]()
Подключение к плата NandFlash![]()
Подключение к плате RS232![]()
Подключение к плате RS485![]()
Подключение к плате CAN![]()
Подключение к 8 кнопкам![]()
Подключение к 5 клавиатуре IO![]()
Подключение к AD клавиатуре![]()
Тестовая плата на AD/DA порт![]()
Подключение к Фрам-доске![]()
Многофункциональный периферийный модуль I2C, подключенный к шине I2C![]()
Подключение к плате для хранения Micro SD![]()
Подключение к плате DataFlash![]()
Подключение к NRF24L01 RF плате![]()
Подключение к плате Ethernet![]()
Подключение к MP3 плате VS1003B![]()
Подключение к аудиоплате![]()
Подключение к плате VGA PS2![]()
Подключение к любой вспомогательной плате, которая вам нужна
![]()
Рис. 2.Коннектор SWD
![]()
Open746I-C-это разработочная плата STM32, предназначенная дляSTM32F746IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore746I.

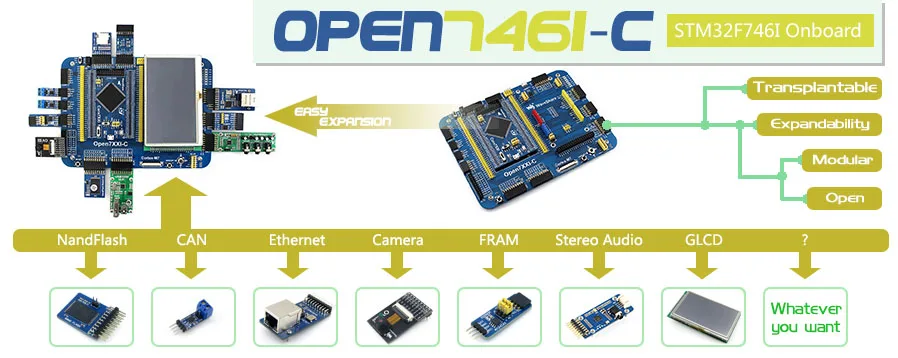

Open746I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

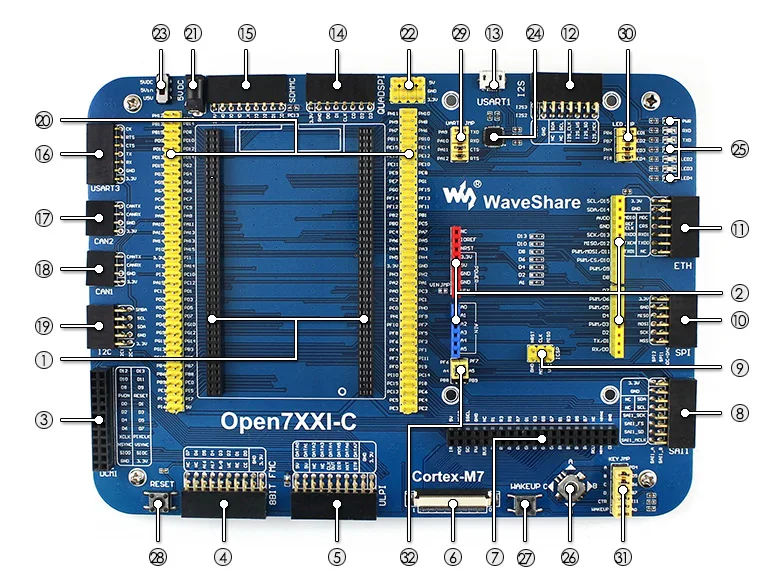

Что на материнском доске
MCU разъем основной платы:Для легкого подключения Core746I
Интерфейс Arduino:Для подключения щитов Arduino
Интерфейс DCMI:Для подключения камеры
8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash
Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F746I интегрирует USB HS контроллер без какого-либо устройства PHY)
ЖК-интерфейс 1:Для подключения 10,1 дюймов ЖК-дисплей, 7 дюймов ЖК-дисплей
ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплей
Интерфейс SAI1:Для подключения звуковые модули
Интерфейс ICSP:Arduino ICSP
SPI1/SPI2 интерфейсы:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx, W25QXX), sd-карта, MP3 модуль и т. д.
Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)
Интерфейс Ethernet:Для подключения модулей Ethernet
Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.
USART1 разъем:USB к UASRT через бортовой конвертер CP2102
Интерфейс QUADSPI:4пр SPI интерфейс (F7 серии последняя периферийный интерфейс), для подключения последовательная флеш-память модулей, таких как W25QXX доска
Интерфейс SDMMC:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI
Интерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.
Интерфейс CAN2:Для подключения CAN модулей
Интерфейс CAN1:Для подключения CAN модулей
Интерфейс I2C1/I2C4:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx), 10 DOF IMU Sensor и т. д.
MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения
5V DC jack
5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя
Выключатель питания:Питание от 5VDC или USB подключения USART1
CP2102:Конвертер USB в UART
Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы
Джойстик:Пять позиций
Кнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от сна
Кнопка сброса
Джемпер USART1
Светодиодный джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Перемычка для ключейКороткая перемычка для подключения к стандартным I/Os, используемым в коде примера
Откройте перемычку для подключения к пользовательским I/Os через перемычные провода
Джемпер ArduinoКороткие верхние штифты, А4, А5 используются в качестве AD функции
Короткий нижний штифт, А4, А5 используется в качестве функции I2C

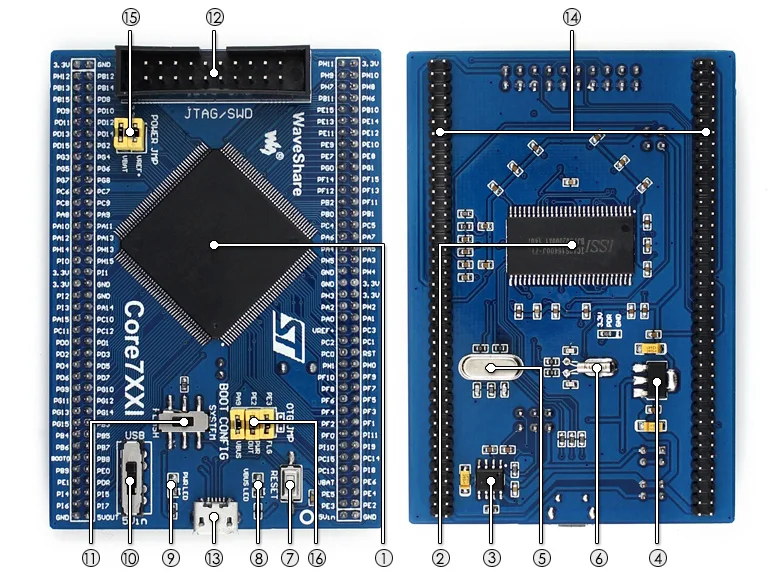

Ядро:Cortex-M7 32-разрядный процессор RISC + фпю + хром-арт графический ускоритель
Характеристика:Инструкции по одноцикличному DSP
Рабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГц
Рабочее напряжение:1,7 V-3,6 V
Посылка:LQFP176
Воспоминания:1024kB Flash, 320 + 16 + 4kB SRAM
MCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C
2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI
1 x FMC, 1 x SDMMC, 14 x TIM , 1xLPTIM
1 xlcd-на тонкопленочных транзисторах на тонкоплёночных транзисторах, 1xSPDIFRX, 1xHDMI-CEC
USB 2,0-1 шт. OTG FS
USB 2,0-1 шт. OTG HS (поддерживает внешнюю HS PHY через ULPI)
1x10/100 Ethernet MAC
AD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)
Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAP
IC42S16400J / IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)
MIC2075:Бортовое USB устройство управления питанием
AMS1117-3.3:3,3 V регулятор напряжения
Кристалл 8 м
32,768 K кристалл,Для внутреннего RTC с калибровкой
Кнопка сброса
VBUS светодиодный
Индикатор питания
Выключатель питания,Питание от 5Vin или USB подключения
Выбор режима загрузки,Для настройки бут0 pin
Интерфейс JTAG/SWD:Для отладки/программирования
Разъем USB,Поддержка устройства и/или хоста
Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения
Перемычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареи
VREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычку
Джемпер OTGКороткий Джемпер при использовании USB OTG/HOST
Откройте перемычку для отключения от соответствующего порта ввода/вывода
Open746I-C макетная плата
Обзор задней панели Open746I-C

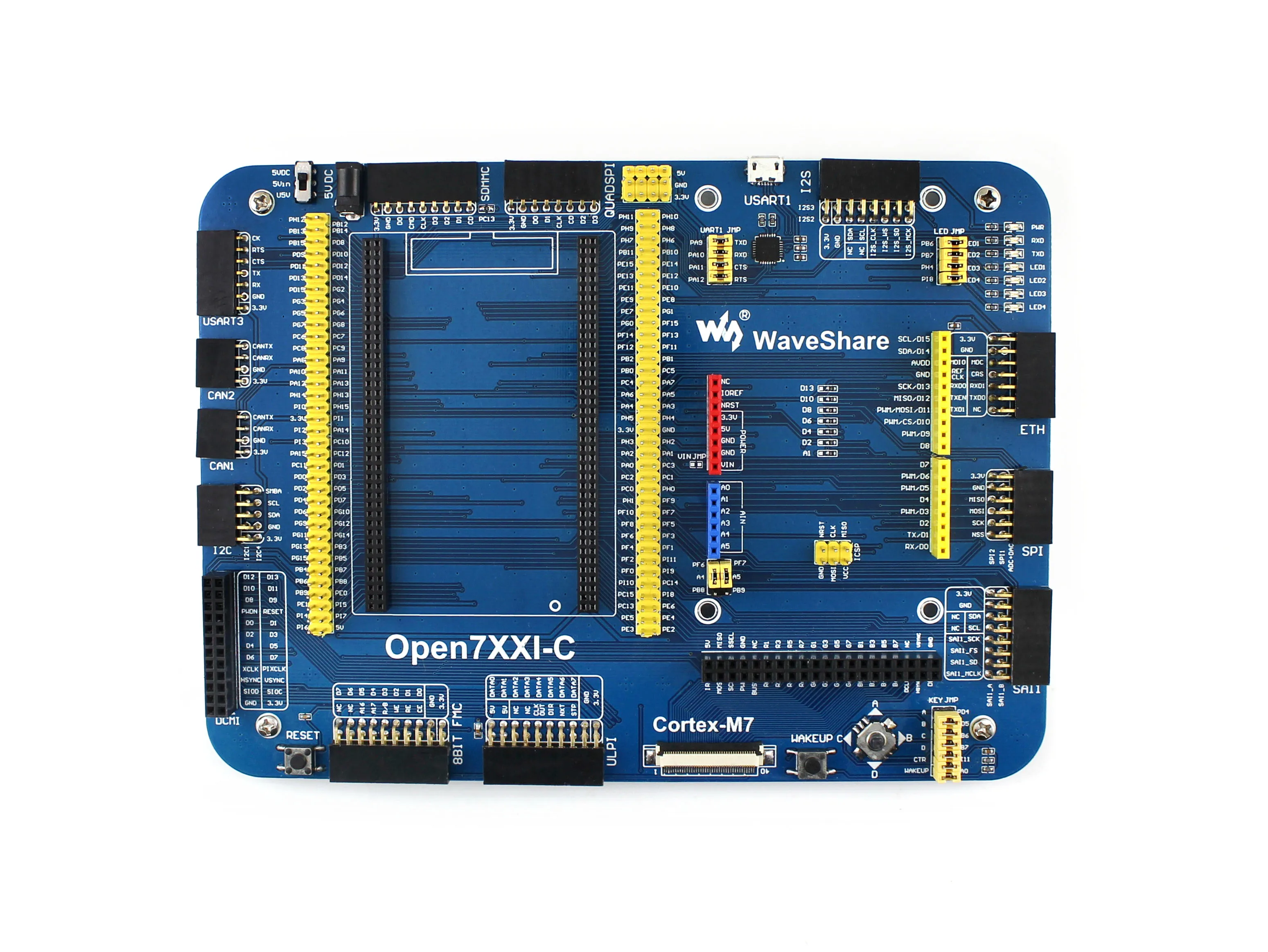

Open746I-C материнская плата
Open746I-C материнская плата

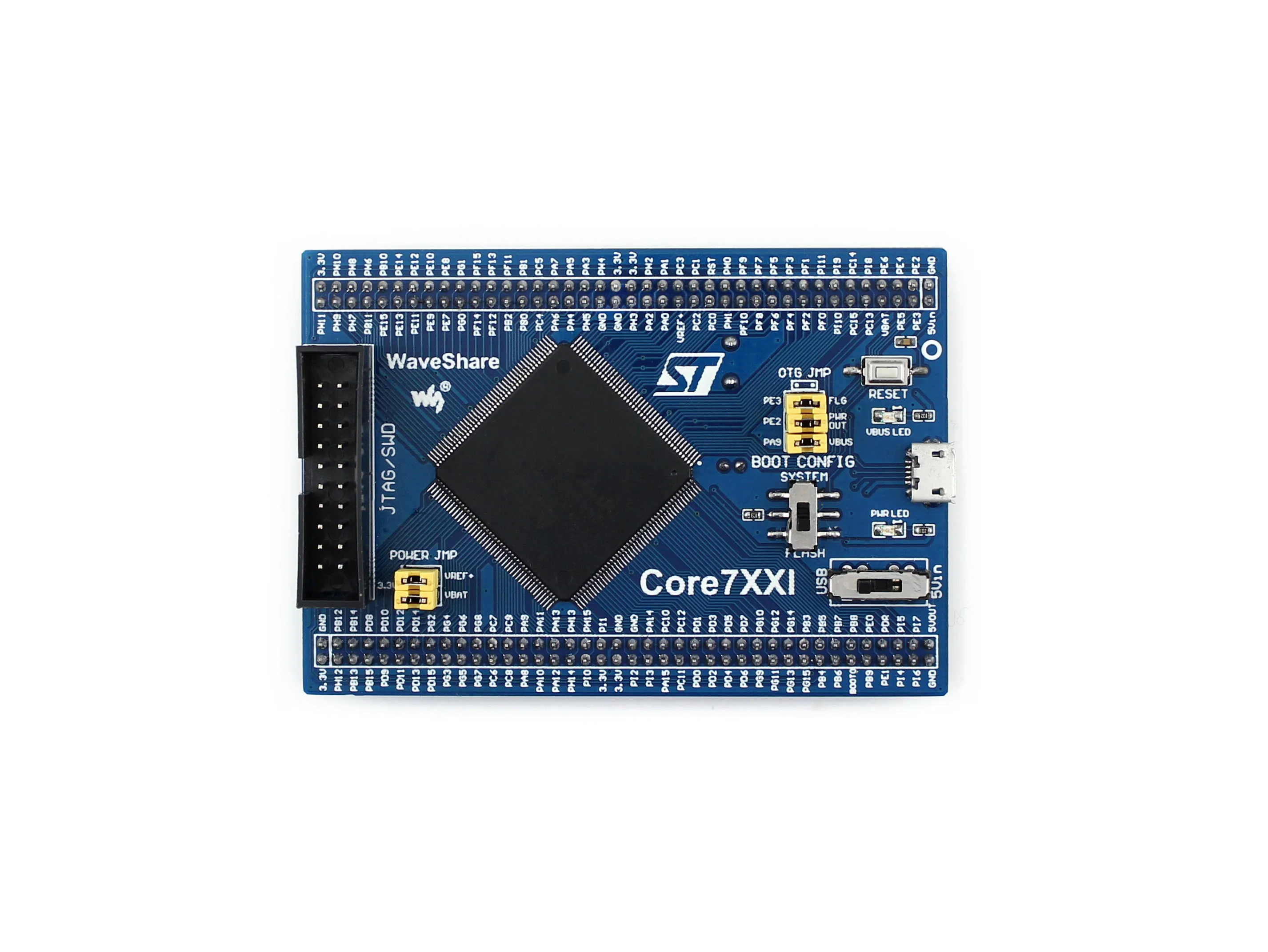

STM32 Cortex-M7 MCU плата

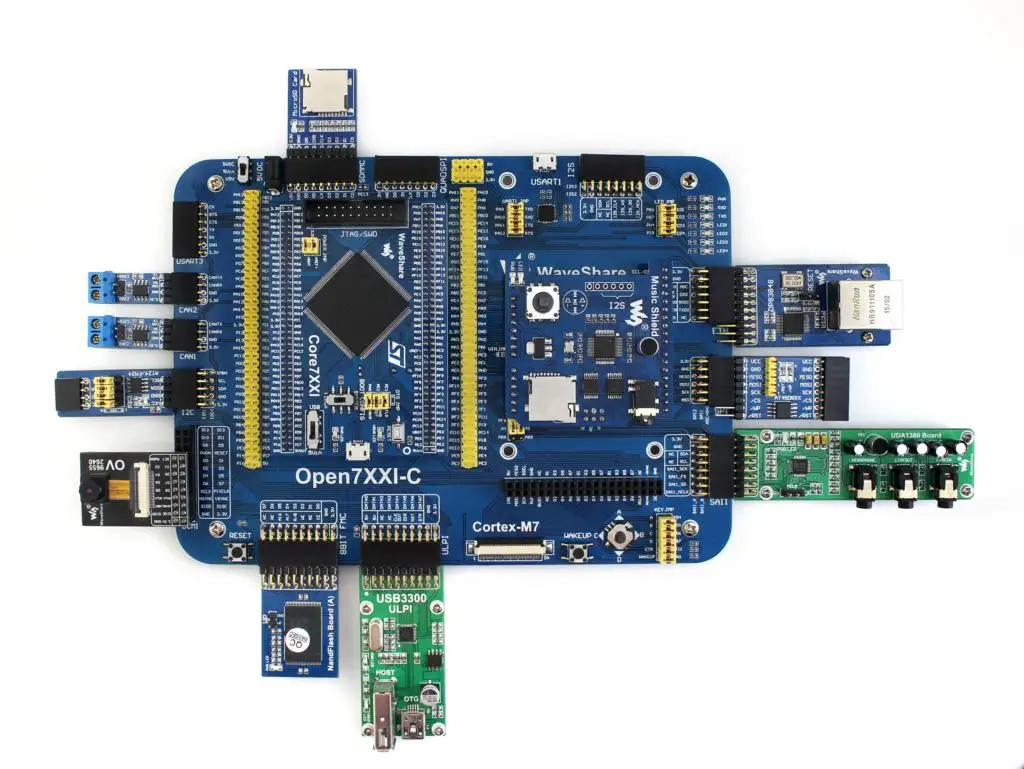

Подключение к различным периферийным устройствам
Подключение к различным периферийным устройствам
Подключение к usb-устройству через кабель конвертера
4,3 inch ЖК emWin demo1
4,3 inch ЖК emWin demo2
4,3 inch ЖК emWin demo3
4,3 inch ЖК emWin demo4

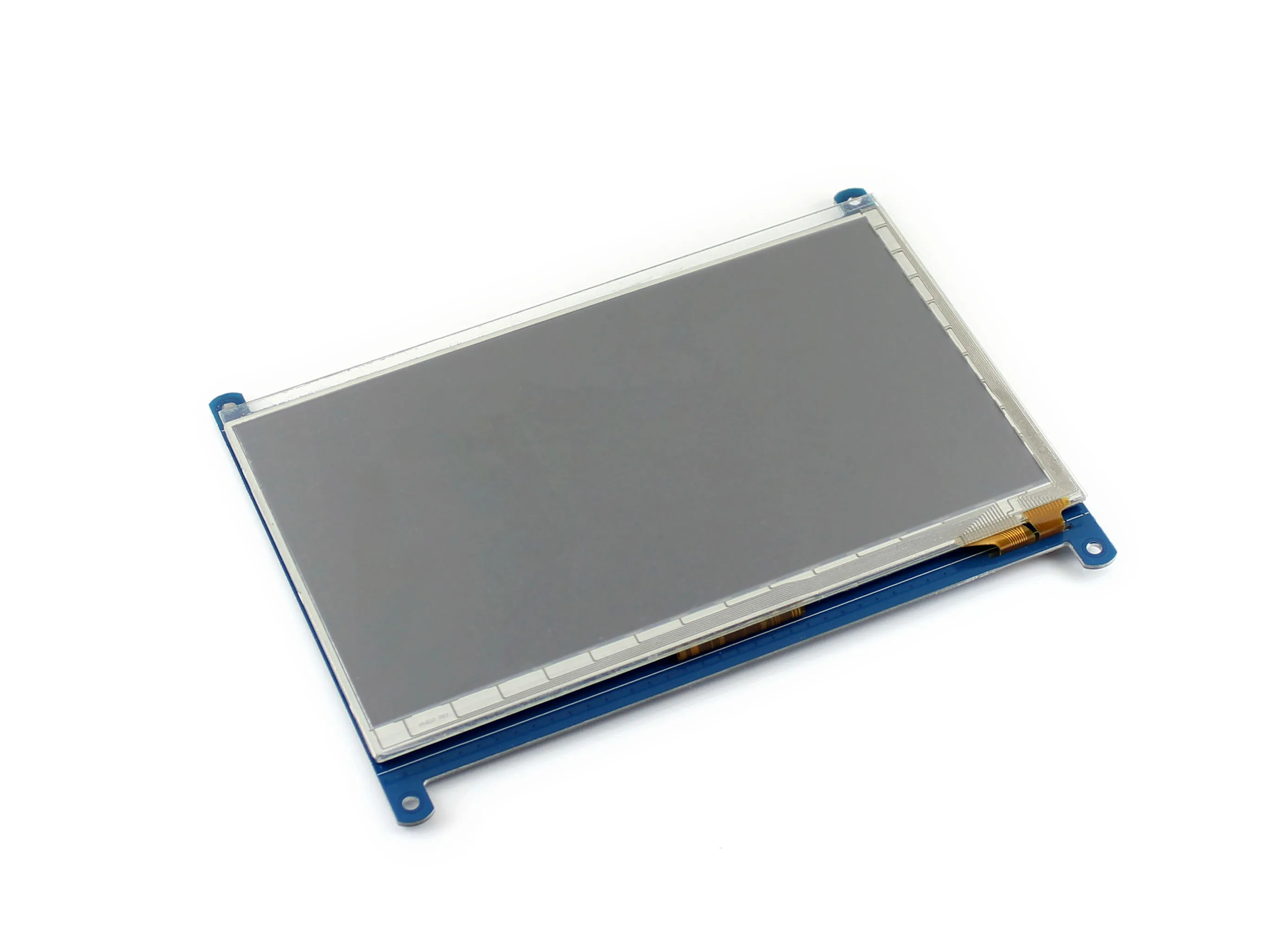

7-дюймовый ЖК-дисплей для emWin demo1
7-дюймовый ЖК-дисплей для emWin demo2
7-дюймовый ЖК-дисплей для emWin demo3
7-дюймовый ЖК-дисплей для emWin demo4
Подключение к USB3300 USB HS плате
Подключение к плате камеры OV2640
Подключение к плата NandFlash
Подключение к плате RS232
Подключение к плате RS485
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к плате DataFlash
Подключение к NRF24L01 RF плате
Подключение к плате Ethernet
Подключение к MP3 плате VS1003B
Подключение к аудиоплате
Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна
Примечание:
Модули на фотографиях только для справки.
Open746I-C не интегрирует функцию отладки, требуется отладчик.
На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD
Схема
Демонстрационный код (примеры в C, FreeRTOS, μC/OS-III)
Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)
STM32 технические спецификации
STM32 разработка документов
Вики:Www.waveshare.com/wiki/Open746I-C

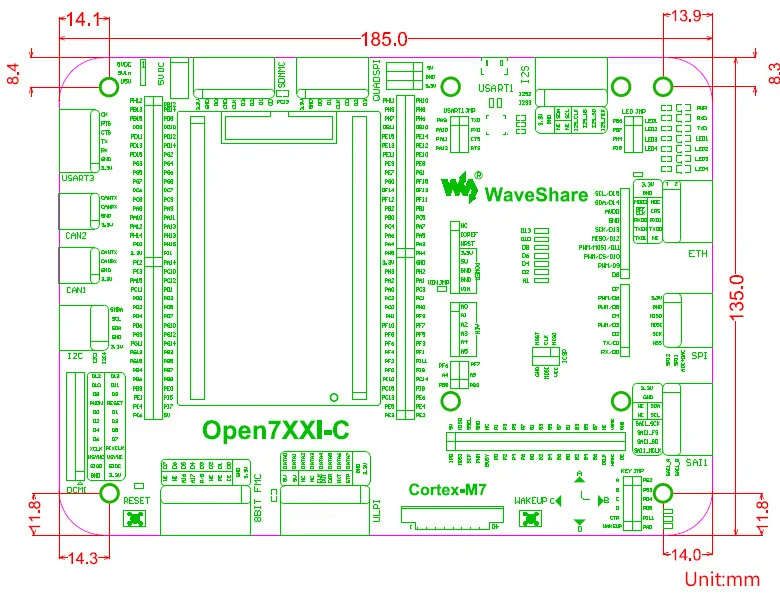

Размеры
