Системная плата Waveshare STM32 Core746I для STM32F746IGT6 с полным IO расширителем 1024kб флеш память
Описание товара
Описание STM32 STM32F746IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки
ОбзорCore746I-это основная плата STM32 MCU, предназначенная дляSTM32F746IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

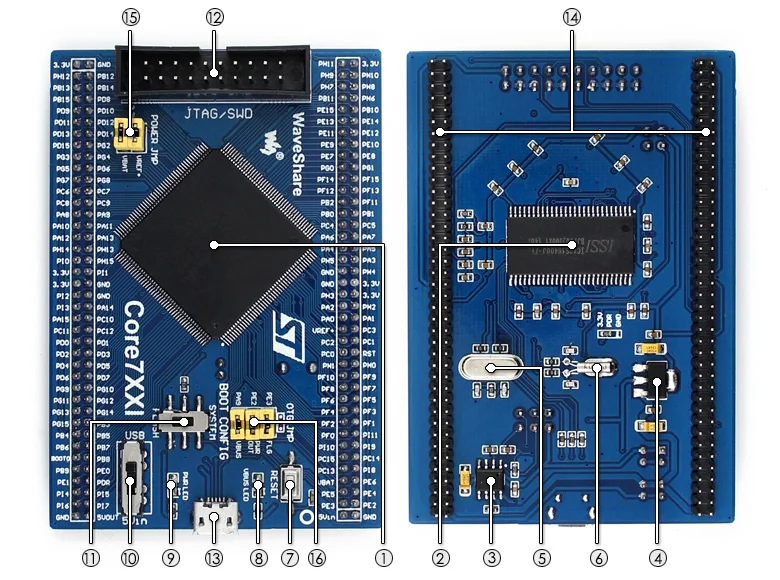

Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д.Бортовой 64 М бит SDRAMВсе порты ввода/вывода доступны на контактных заголовкахJTAG/SWD Программирование/интерфейс отладки2,0 ммШаг заголовка, возможно подключение к вашей панели приложенийЧто на Core746I
STM32F746IGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M7 32-битный RISC + FPU + Chrom-ART графический ускорительХарактеристика:Инструкции по одноцикличному DSPРабочая частота:216 МГц, 462 DMIPS/2,14 DMIPS/МГцРабочее напряжение:1,7 V-3,6 VУпаковка:LQFP176Воспоминания:1024kB Flash, 320 + 16 + 4kB SRAMMCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C2 x банка, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI1 x FMC, 1 x SDMMC, 14 x TIM, 1 xLPTIM1xlcd-TFT, 1xspdifrx, 1xHDMI-CEC1 x USB 2,0 OTG FS1 x USB 2,0 OTG HS (поддержка внешней HS PHY через ULPI)1x10/100 Ethernet MACAD & DA конвертеры:3 x AD (12 бит); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAPIC42S16400J/IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)MIC2075:Бортовое USB устройство управления питаниемAMS1117-3.3:3,3 В регулятор напряженияКристалл 8 м32,768 K кристалл,Для внутреннего RTC с калибровкойКнопка сбросаСветодиод VBUSИндикатор питанияВыключатель питания,Питание от 5Vin или USB подключенияВыбор режима загрузки,Для настройки бут0 pinИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Поддержка устройства и/или хостаРасширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширенияПеремычка питанияVBAT: короткий перемычка для использования системы питания, откройте его для подключения внешнего питания, например, батареиVREF: Короткий Джемпер для подключения VREF + к VCC, откройте его для подключения VREF + к другому пользовательскому контакту через перемычкуДжемпер OTGКороткий Джемпер при использовании USB OTG/HOSTОткройте перемычку для отключения от соответствующего порта ввода/вывода
Примечание: Core746I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует функцию отладки, требуется отладчик.
JTAG/SWD интерфейсыНа рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD
Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD
Ресурсы для развитияСхемаДемонстрационный код (примеры в C, FreeRTOS, μC/OS-III)Программное обеспечение для разработки STM32 (KEIL, STM32CubeMX и т. Д.)STM32 технические спецификацииSTM32 разработка документовВики:Www.wav eshare.com/wiki/Core746I

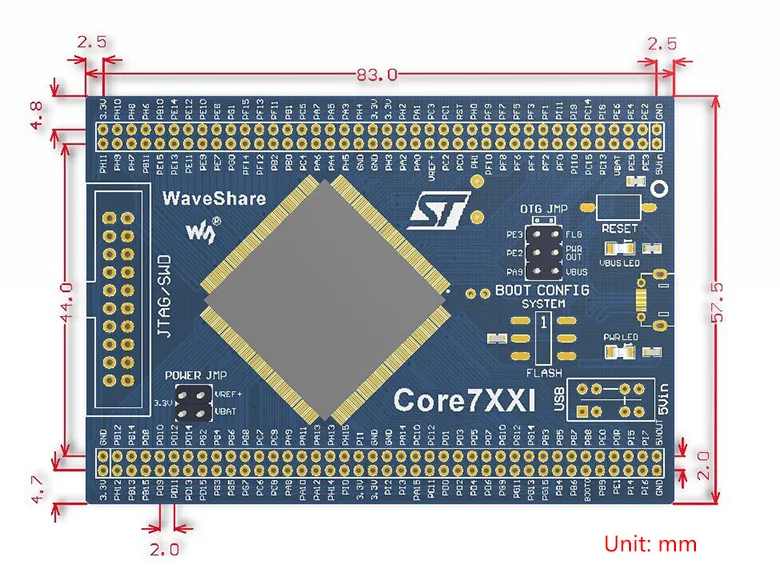

Размеры
Содержимое упаковки
Вес:0,066 кг

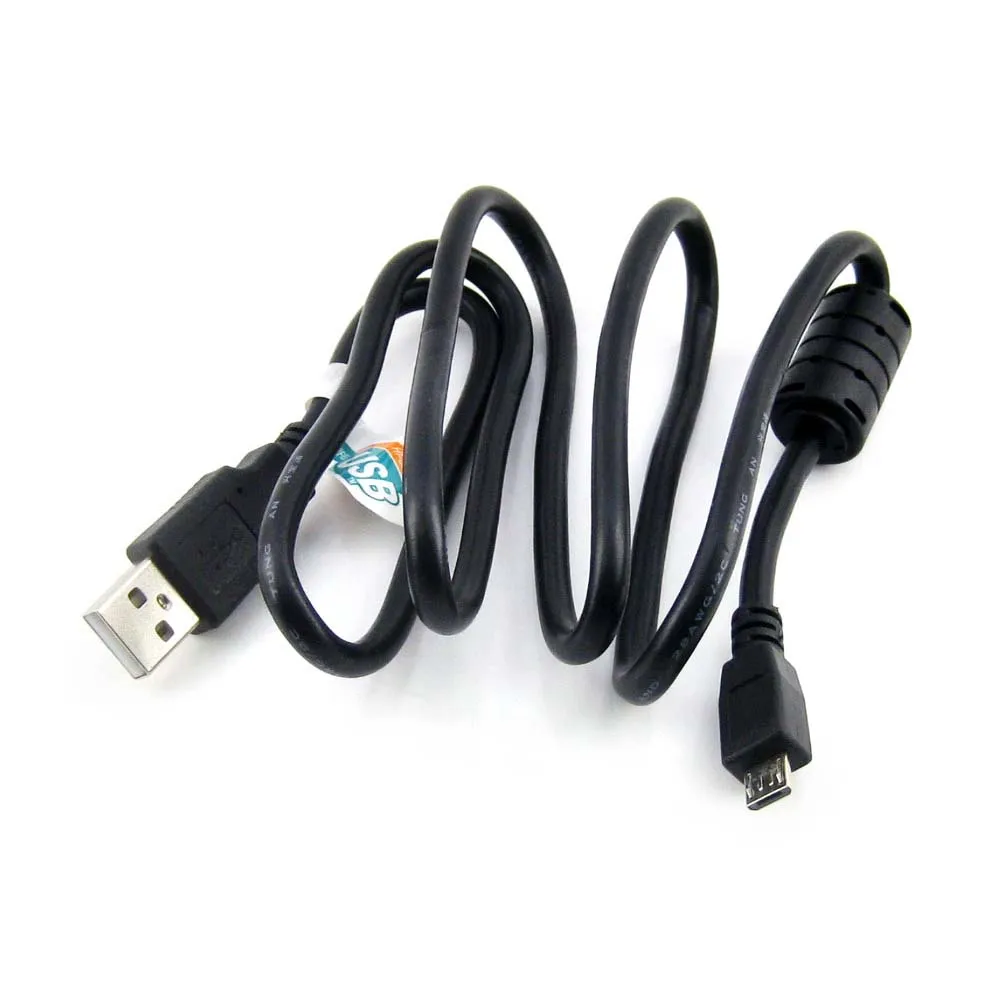

Core746I x 1Разъем USB типа A для micro B кабель x 1Программное обеспечение CD x 11
