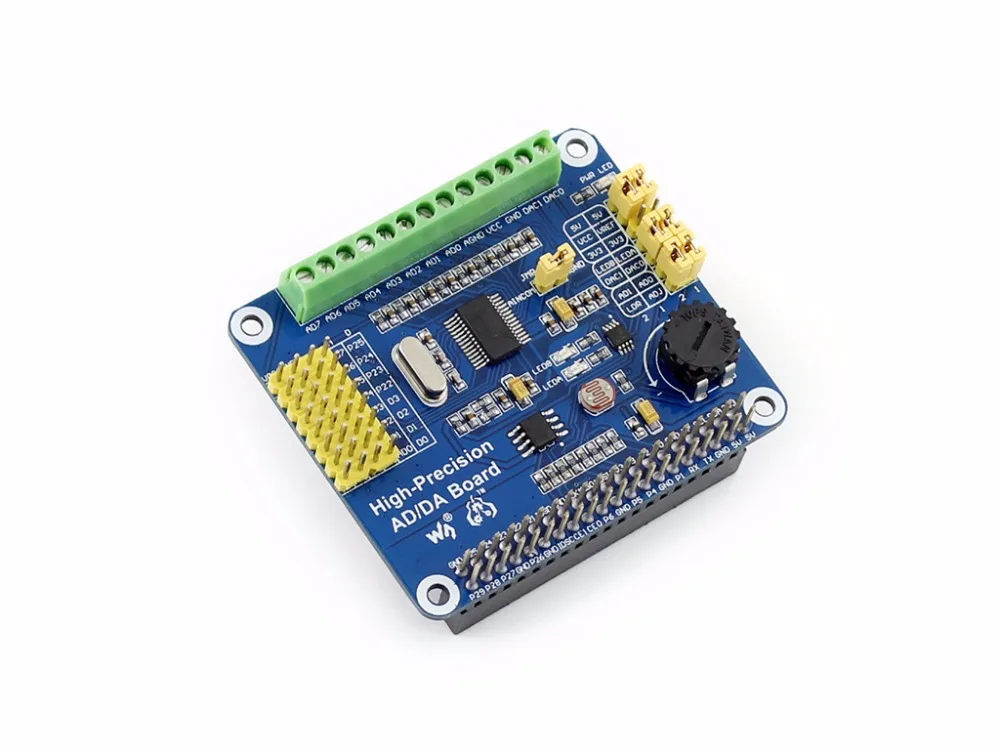

Высокоточная плата AD/DA Raspberry Pi расширенная добавила высокоточные функции к 3 B/2 B /A
Описание товара
Высокоточная плата AD/DA Raspberry Pi, расширенная плата AD/DA, добавила высокоточные функции AD/DA к Raspberry Pi 3 B/2 B /A +/B +
Примечание: Raspberry Pi и датчики на фото не включены.
Расширение Raspberry Pi AD/DA ОбзорНет функции AD/DA на интерфейсе Raspberry Pi GPIO, это может беспокоить вас в разработке Pi. Однако, это больше не будет проблемой. Высокоточный AD/DA плата позволяет добавлять высокоточное AD/DA функции к Raspberry Pi.

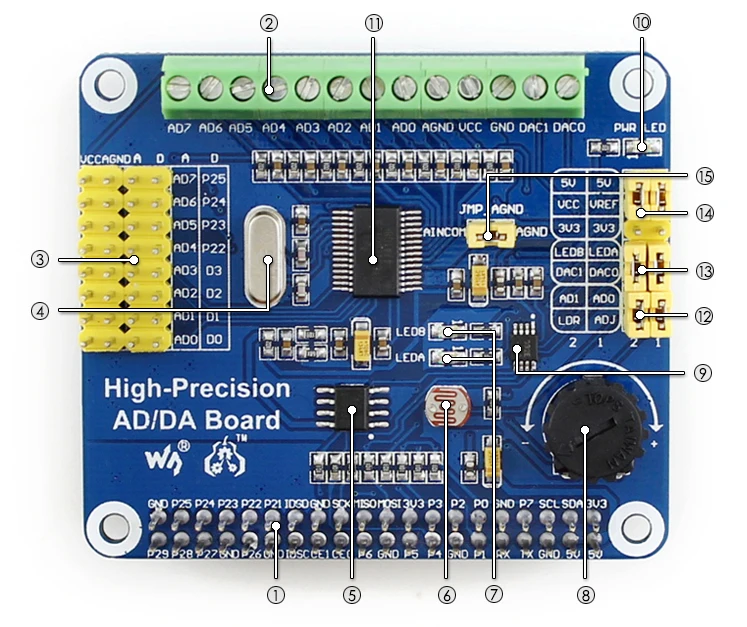

Особенности Стандартный удлинитель Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi, Jetson Nano Бортовой ADS1256, 8 каналов 24 бит, высокая точность ADC (4ch дифференциал вход), частота дискретизации 30ksps Бортовой DAC8532, 2ch 16bit Высокоточный DAC Встроенный входной интерфейс через pinheaders, для подключения аналогового сигнала Pinout совместим со стандартом интерфейса Waveshare, легко подключается к различным аналоговым сенсорным модулям Встроенный интерфейс ввода/вывода через Винтовые клеммы, для подключения аналогового/цифрового сигнала Особенности цепи обнаружения AD/DA, простота демонстрации сигнала Что на плате
1. Raspberry Pi GPIO интерфейс:Для подключения к Pi
2. Вход AD/DA/выход:Винтовые клеммы
3. Вход AD:Pinheaders, pinout совместим со стандартом интерфейса Waveshare, легко подключается к различным аналоговым сенсорным модулям
4. Кристалл 7,68 м
5. LM285-2.5:Обеспечивает справочное напряжение для чипа ADC
6. Фоторезистор
7. Светодиодный индикатор на выходе
8. 10K потенциометр
9. DAC8532:16-битный Высокоточный ЦАП, 2 канала
10. Индикатор питания
11. ADS1256:24-битный Высокоточный ADC, 8ch (4ch дифференциал вход)
12. ADC тестирования джемпер
13. ЦАП тестирования джемпер
14. Мощность Перемычка выбора
15. Базовая конфигурация заземления ADC:Когда AD inputled, AINCOM-это контрольный терминал, который может быть подключен к GND или внешнему эталонному напряжению
Интерфейс высокой четкости
PIN-код
Символ
Описание продукта:
1, 17
3,3 V
Мощность блока питания (3,3 V)
2, 4,
5V
Блок питания (5 В)
3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40
NC
NC
6, 9, 14, 20, 25, 30, 34-39
GND
Заземления
11
DRDY
ADS1256 готов к использованию, низкий уровень активности
12
Сброс
ADS1256 входной сигнал возврата
13
Pdwn
ADS1256 синхронизация/выключение питания, низкий заряд
15
CS0
Чип ADS1256, низкий заряд
16
CS1
Чип DAC8532, низкий заряд
19
DIN
SPI ввода данных
21
DOUT
SPI вывода данных
23
SCK
SPI часы
31, 33, большие размеры 35-37
GPIO
Расширен до сенсорного интерфейса
Фото

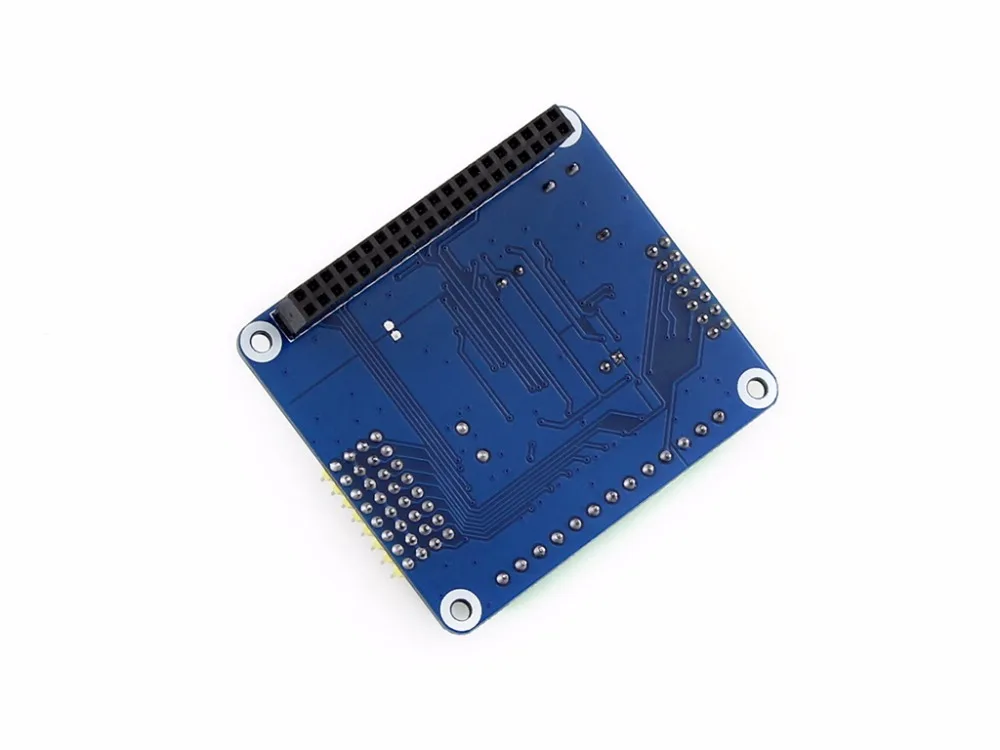

Высокоточная доска AD/DA, вид сзади

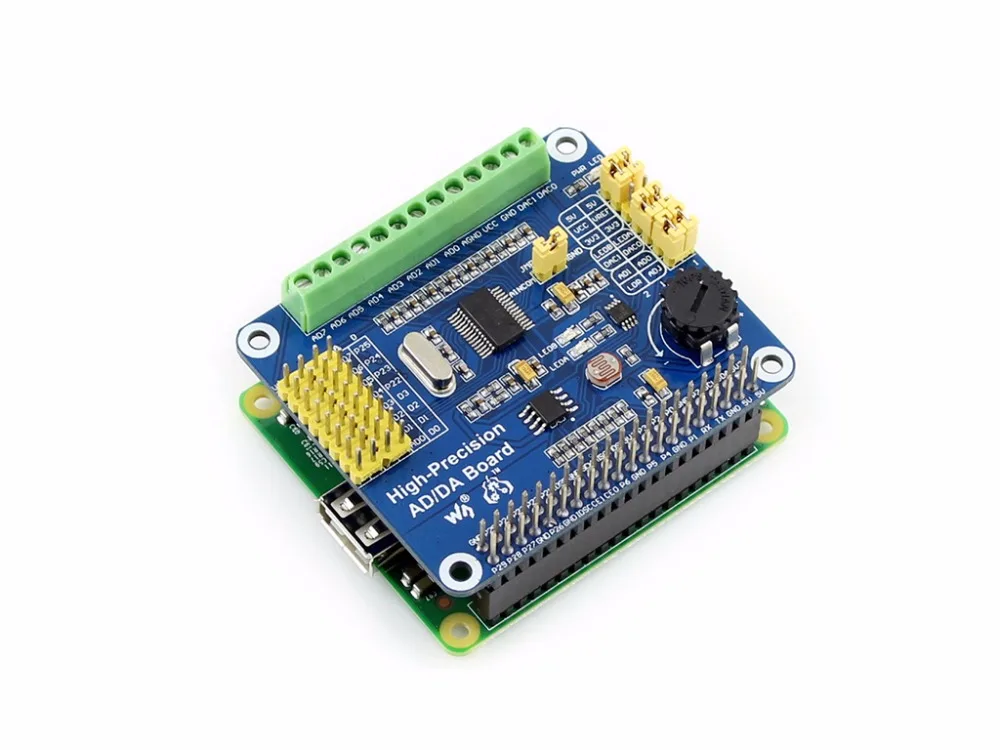

Подключение к RPi A +

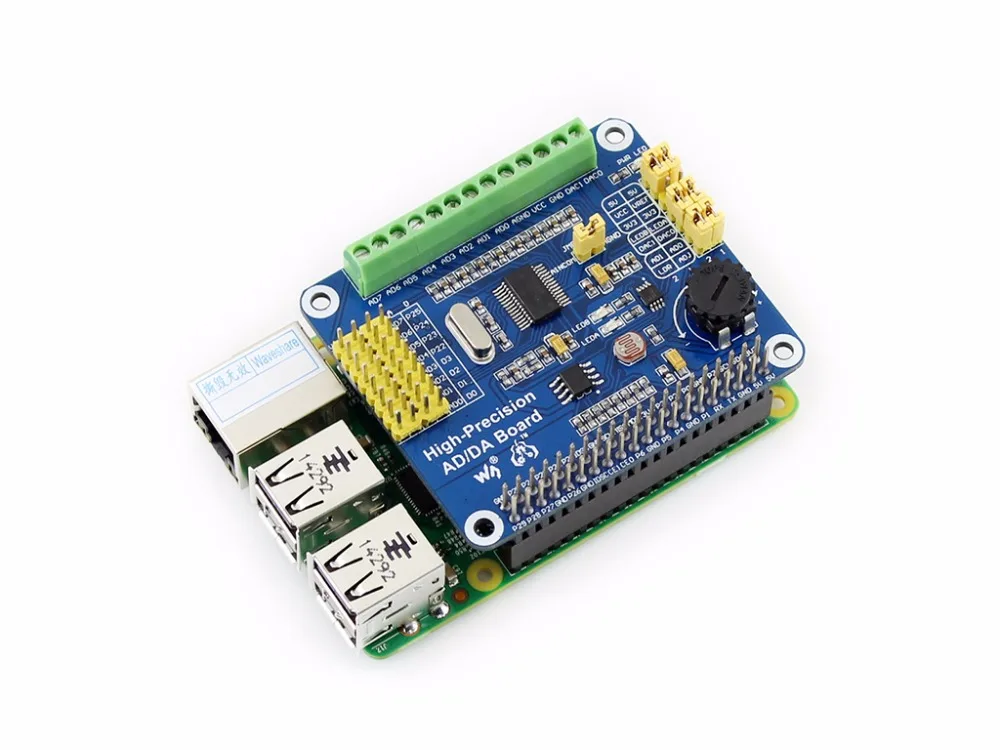

Подключение с RPi2 B

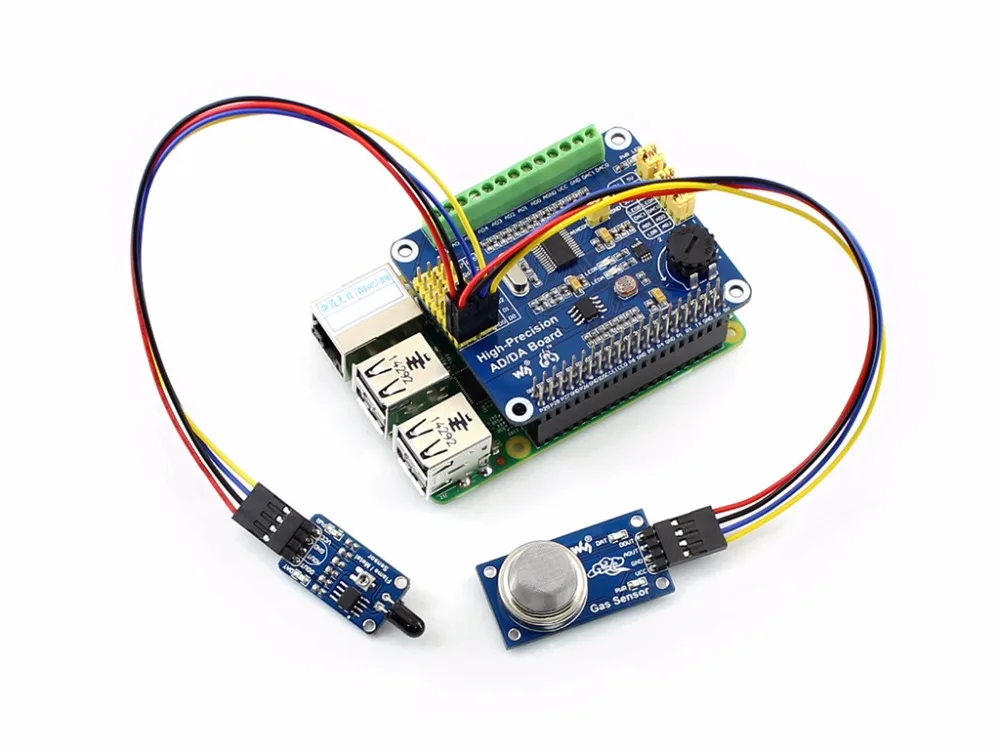

Подключения с датчиками
Примечание: Raspberry Pi и датчики на фото не включены.

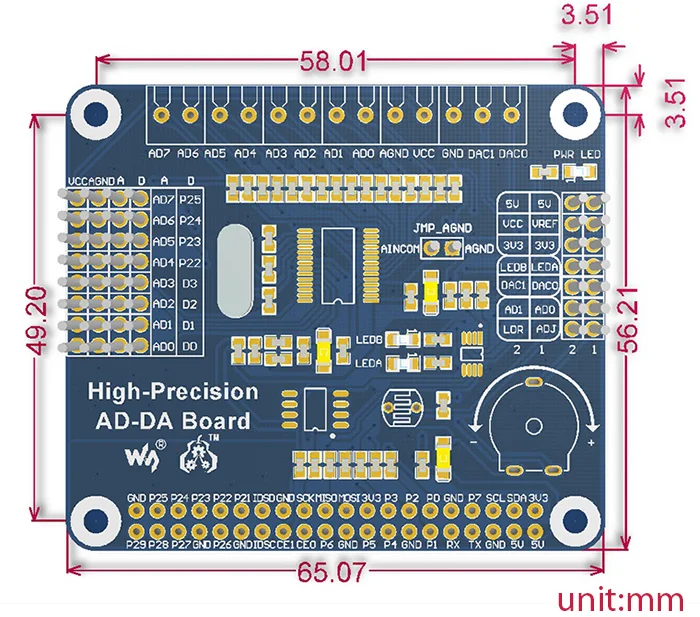

Измерение
Развития ресурсы
Вики:Www.wav eshare.com/wiki/High-Precision_AD/DA_Board
Посылка содержание
Вес:0,032 кг
Высокоточная AD/DA плата x 1 Набор винтов RPi (2 шт.) x 1 -1 шт.
