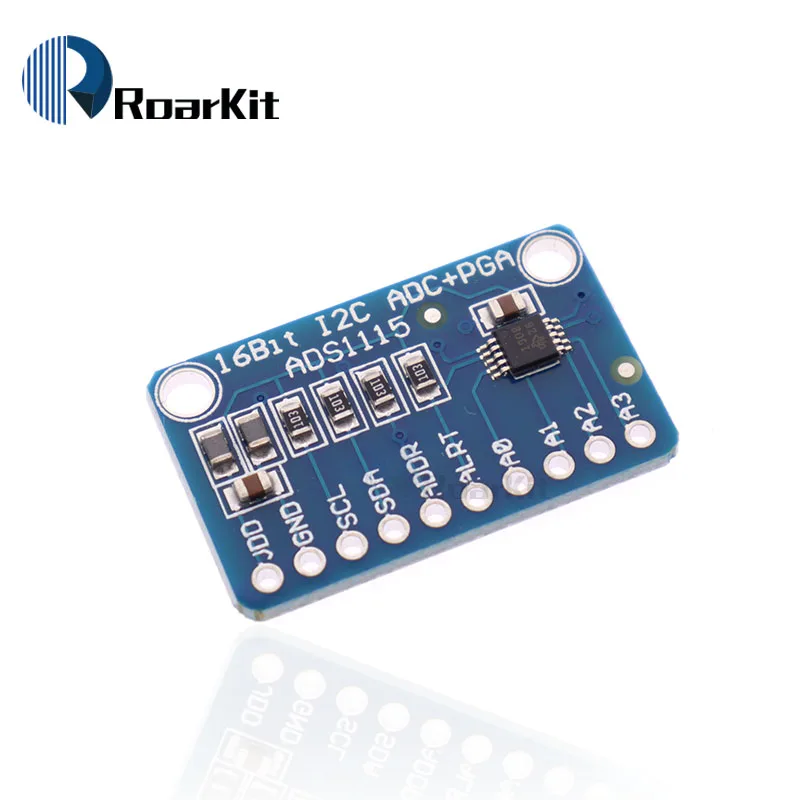

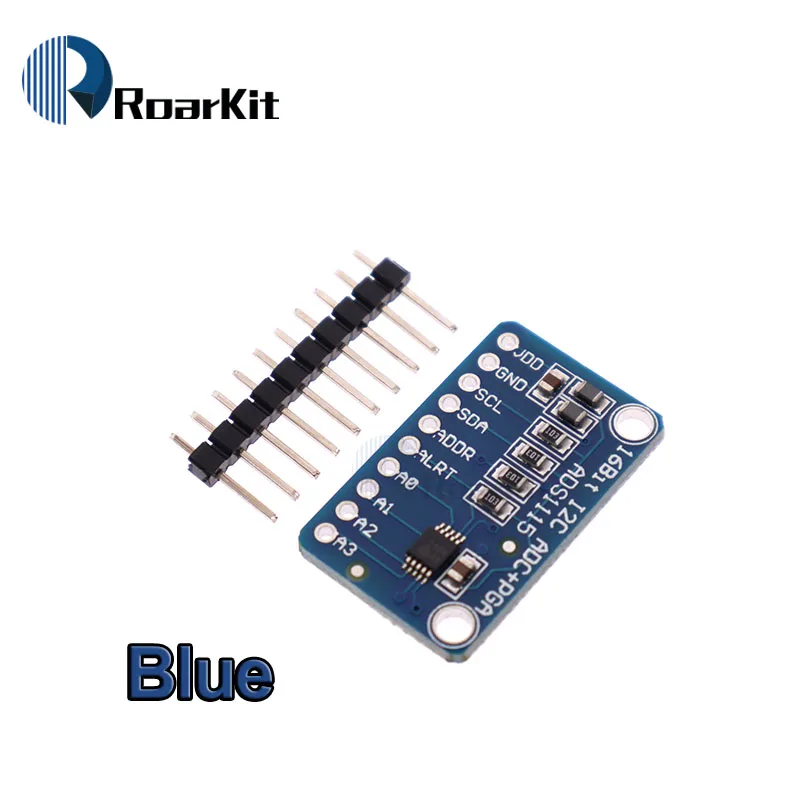

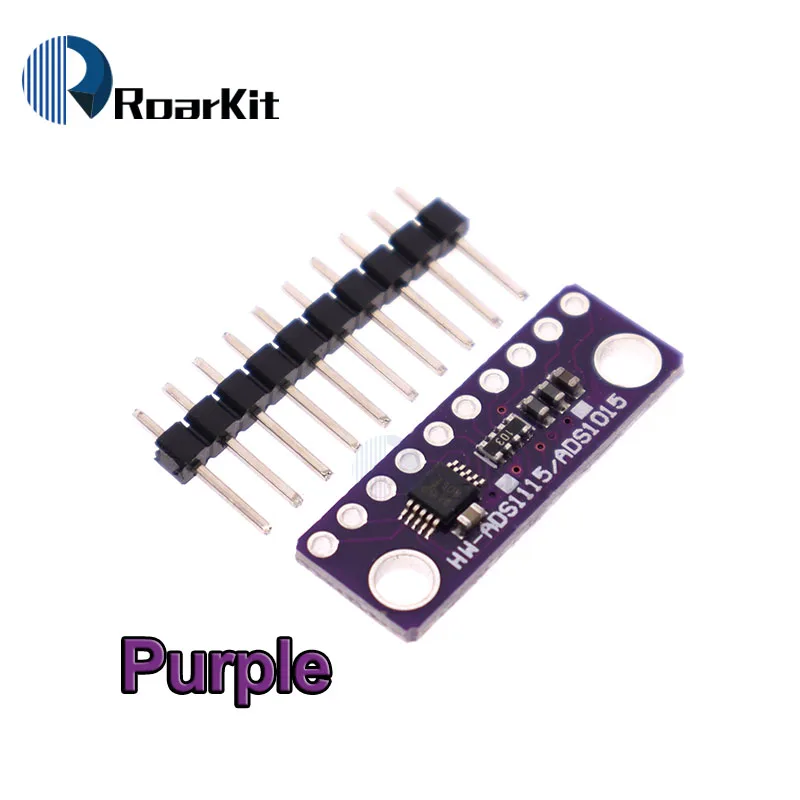

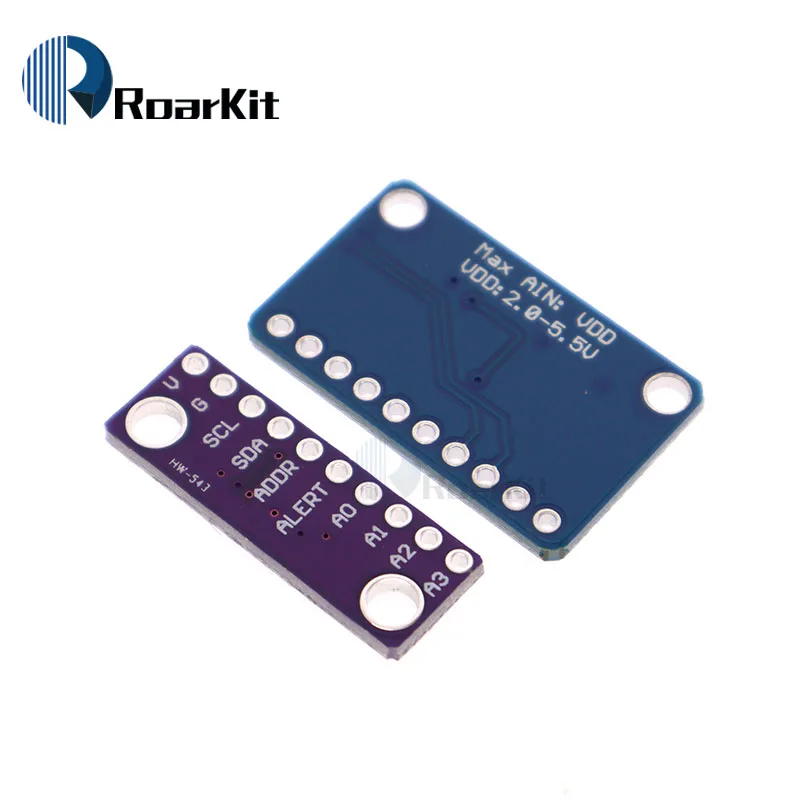

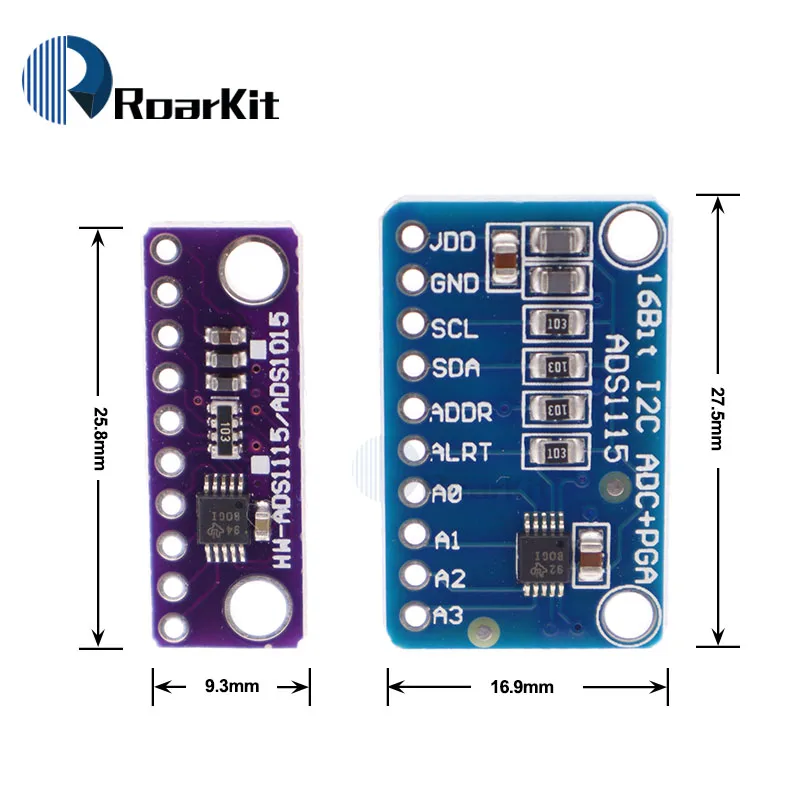

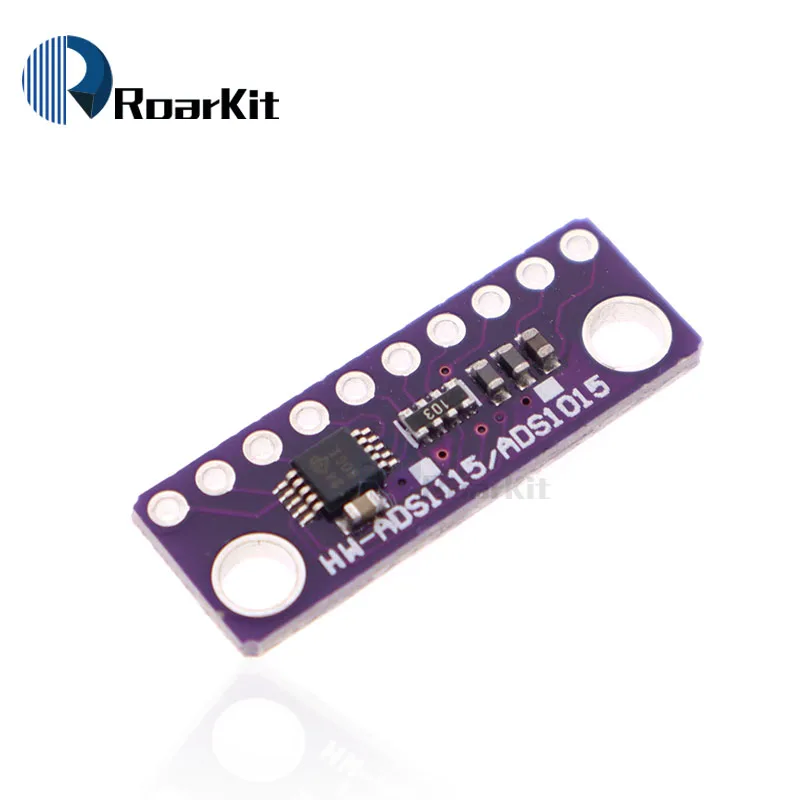

16 битный 4 канальный модуль I2C ADS1115 с программируемым усилителем усиления от 2 0 в

Для микроконтроллеры без аналого-цифрового преобразователя или в тех случаях, когда вы хотите воспользоваться услугами более высокую точность АЦП, ADS1115 обеспечивает 16-битное точность при температуре не выше 860 образцов/второй более I2C. Чип может быть настроен как 4 одиночных входных канала или два дифференциальных канала. В качестве приятного бонуса, он даже включает программируемый усилитель усиления, до x16, чтобы помочь увеличить меньшие одиночные/Дифференциальные сигналы на весь диапазон. Нам нравится этот ADC, потому что он может работать от 2 в до 5 В мощности/логики, может измерять большой диапазон сигналов и его супер прост в использовании. Это отличное общего назначения 16 бит конвертер.Чип Довольно маленький, поэтому он поставляется на разделочной доске с ферритовыми изображениями, чтобы держать AVDD и AGND в тишине. Сопряжение осуществляется через I2C. Адрес может быть изменен на один из четыре варианта (смотрите таблицы Таблица 5), так что вы можете иметь до 4-х никель-металл-ADS1115's подключен на одном 2-провод I2C для автобуса 16 односторонней обработки материалов.Широкий диапазон подачи: 2,0 V до 5,5 VНизкое Потребление тока: непрерывный режим: только 150 μa одиночный режим съемки: автоматическое отключениеПрограммируемая скорость передачи данных: от 8 до 8 60spsВнутреннее низкое напряжениеВнутренний осцилляторВнутренний PGAИнтерфейс I2C: выбор контактовЧетыре одиночных или два дифференциальных входаПрограммируемый компараторЭта доска/завод деталя Чип использует I2C 7-бит адреса между 0x48-0x4B, выбирается с джемперы.
