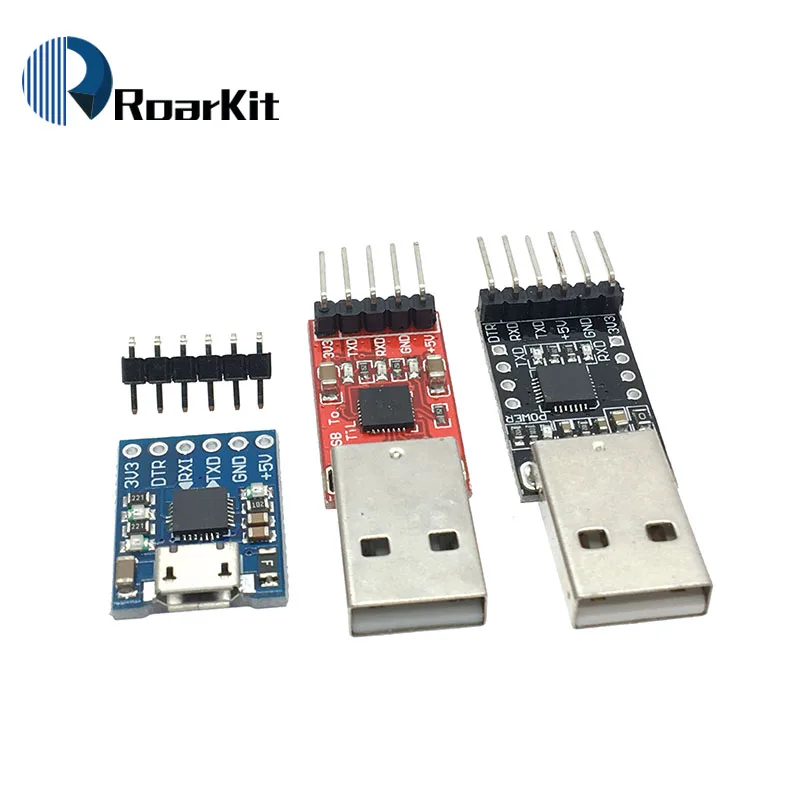

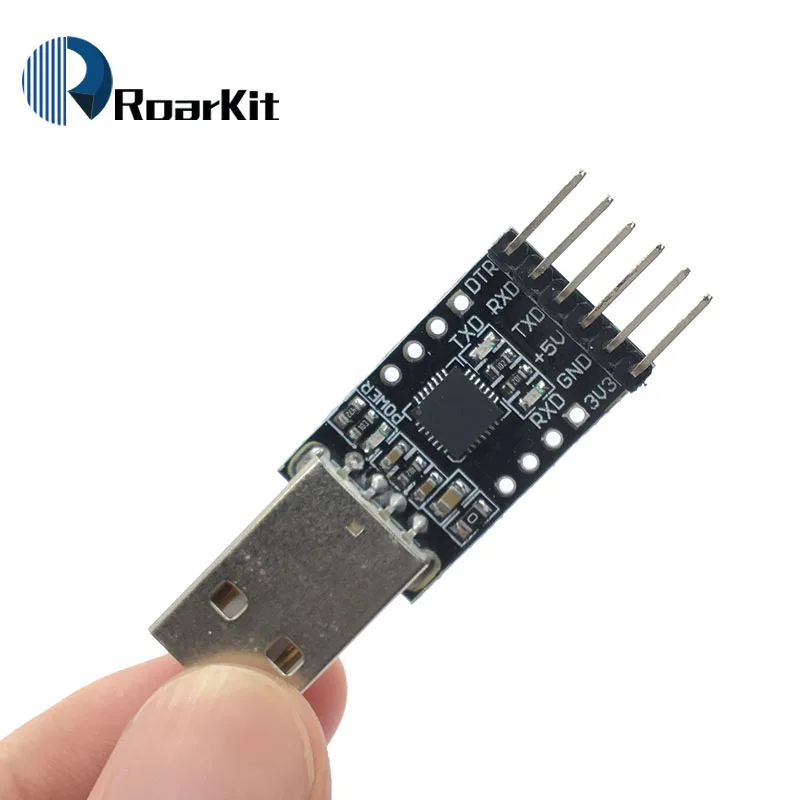

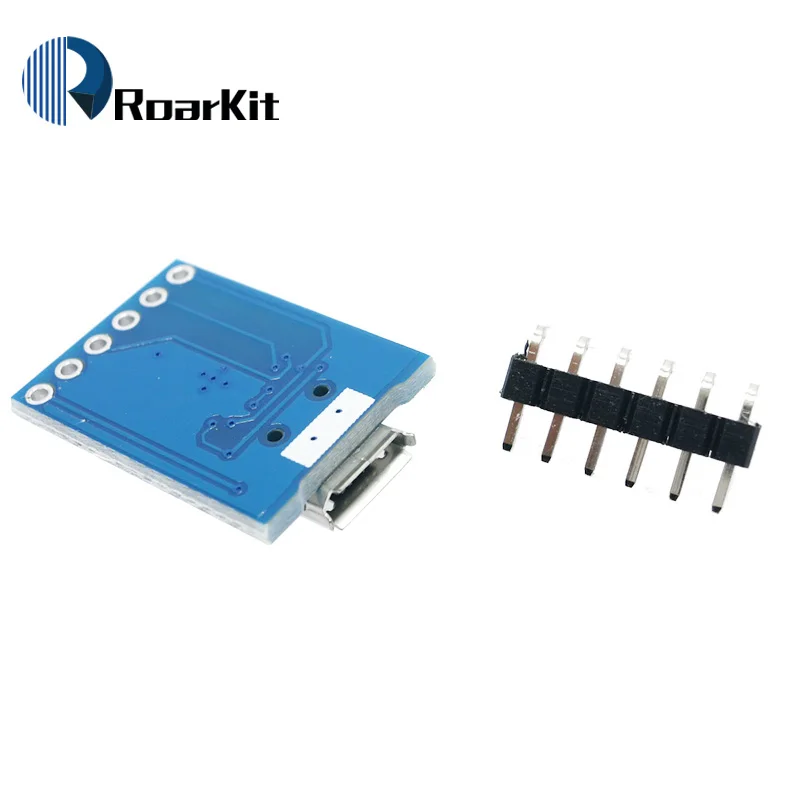

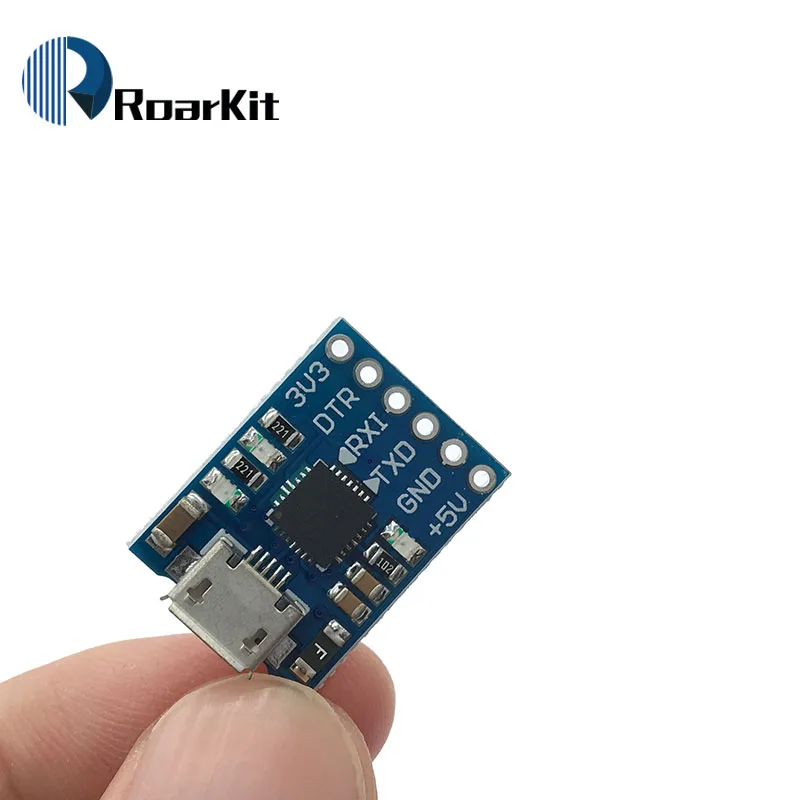

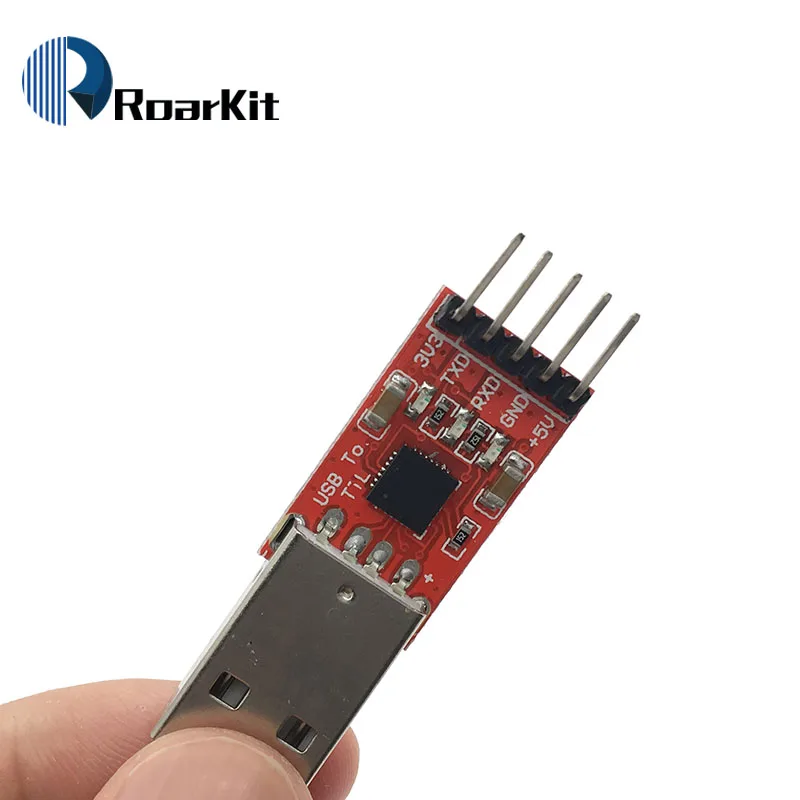

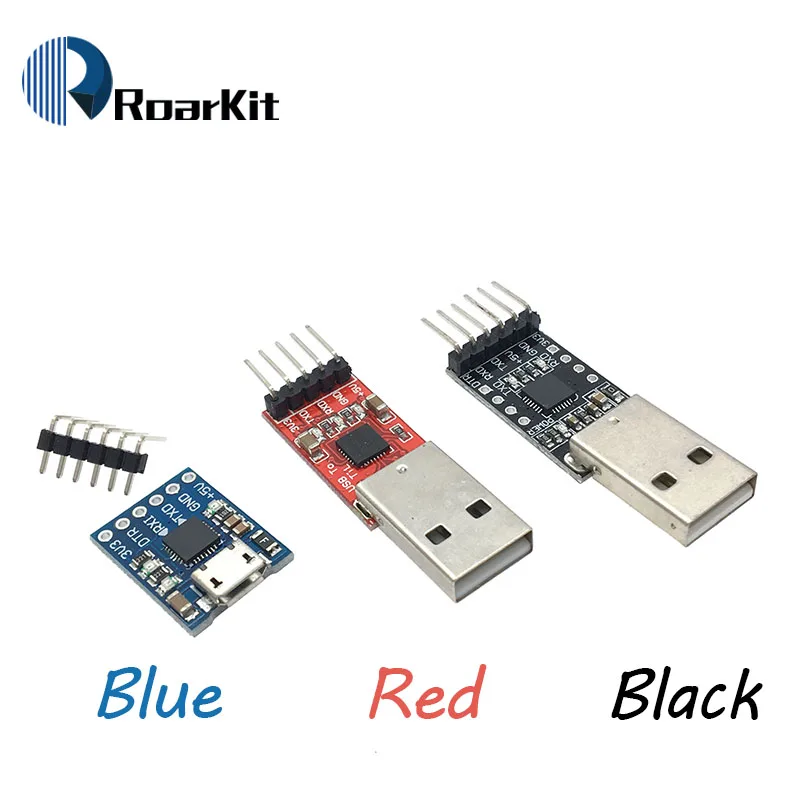

Преобразователь CJMCU CP2102 с MICRO USB на UART TTL модуль 6 контактов 5 последовательный

Преобразователь CJMCU CP2102 с MICRO USB на UART TTL модуль 6 контактов 5 последовательный

TXD: отправитель, обычно выраженный как его отправитель, нормальное общение должно быть подключено к другому устройству RXD.
RXD: полученная сторона, как правило, выражена как конечный получатель их нормальной связи с другим устройством, подключенным к TXD.
Когда Обычная связь TXD никогда не получала своего оборудования RXD!
Собранные спонтанно: нормальная связь с другими устройствами, подключенными к RXD TXD, поэтому, если вы хотите получить данные, присланные их именем, это их собственные полученные данные, который подключается непосредственно к собственному TXD RXD, используется для отправки и получения самого теста является нормальным, Это самый быстрый и простой способ проверить, если возникла проблема, сначала сделайте тест, чтобы определить, сбой ли продукта. Также известный как проверка обратной связи.

Уровень материнскую плату:
Уровень TTL: обычно бинарное представление данных, обеспечивает + 5 В эквивалент логики \ "1", 0 В эквивалентен логике \ "0", называется TTL сигнальной системой является положительной логикой
Уровень RS232: от-12 В до-3 в, эквивалентный логике \ "0", + 3 В до + 12 В логический уровень эквивалентен логике \ "1", негативных логики

Описание продукта:
1, основной чип CP2102, генерирует виртуальный последовательный порт после установки драйвера
2, USB, для того, чтобы взять мощность, приводит к тому, что интерфейс включает в себя 3,3 V(\ U003c40mA),5 В, GND, TX, RX, уровень сигнала 3,3 В, положительная логика
3, бортовой индикатор состояния освещает трансивер, установите правильный индикатор состояния драйверов горит, когда индикатор трансивера связи мигает, чем выше интенсивность, тем ниже скорость передачи данных
4, поддержка от 300bps ~ 1 Мбит/с скорость передачи данных между
5, поддержка формата связи: 1 ) 5,6,7,8 бит данных; 2) Поддержка 1,5, 2 стоп бит; 3) нечетное, ровное, отметка, пространство, отсутствие четности
6. Поддержка операционной системы: windows vista / xp/сервер 2003/200, Mac OS-X/OS-9, Linux
7, usb-головка для штекера, может быть непосредственно подключена к usb-порту компьютера
8 , SMT chip компоненты для производственного процесса, качества и стабильности
9, не имеет громкости головки USB: (мм)
Данный товар включает в себя следующие аксессуары:
Сварочный тест хороший модуль


Примечание: USB к последовательному порту может быть использован STC-ISPV3.94 загрузки выше старых версий STC микроконтроллера, который STC89C (LE) и STC12C (LE) серии (новая версия чипа может не быть в состоянии загрузить, Есть пользователи программного обеспечения на самой высокой и низкой скорости Поттера установлен в то же время для загрузки, мы не можем гарантировать сделать это по вашему усмотрению) (STC-ISP скачать копию u003c в адресную панель вашего браузера u003e:Www.mcu-memory.com/datasheet/stc/STC-ISP-V4.83/STC-ISP-V4.83-NOT-SETUP-CHINESE.EXE, После загрузки распаковки) Пожалуйста, убедитесь, что это не вождение!

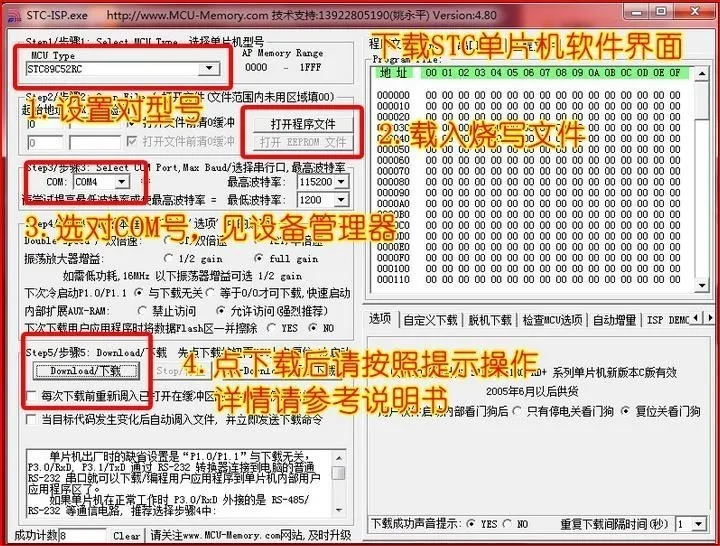

Скачайте шаги микроконтроллера STC:TXD подключенный микроконтроллер RXD, RXD подключен MCU TXD, GND подключен к GND, 5 В подключен к VCC, точек для загрузки программного обеспечения, а затем предоставить вышеуказанные четыре фута в микроконтроллер.(Примечание: MCU должен иметь базовые условия работы, включая питание, сброс и часы! В то время как MCU TXD, RXD не сопровождается другими периферийными устройствами, в том числе MAX232 и не выбрать, в противном случае это приведет к потере загрузки! В то же время, пожалуйста, не отсоедините модуль от компьютера!)

Примечание:Продукт только для того, чтобы сделать ваш компьютер более выходным из серийного порта, может использоваться с различными серийными устройствами, такими как GPS, спутниковые приемники, жесткие диски, связь с модулем Bluetooth. Но владелец имеет возможность и ограничения по времени, невозможно использовать каждое устройство, известный метод, так чтоИспользование различных устройств (таких как щетка для прошивки жесткого диска, обновление прошивки приемника и другие услуги с добавленной стоимостью) не относится к сфере послепродажного обслуживания продукта,Пожалуйста, ознакомьтесь с инструкциями по использованию продукта, поэтому не принимайте разницу в оценке, пожалуйста, сделайте еще один перспективный, спасибо!

Детская праздничная одежда; Картинки

Ребенок помещается в прозрачную термоусадочную трубку, пыль, в некоторой степени, Антистатическая, о

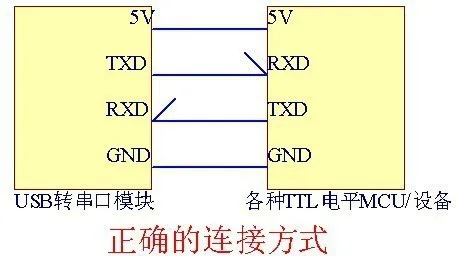

Модуль и микроконтроллер следуют ссылке ниже:

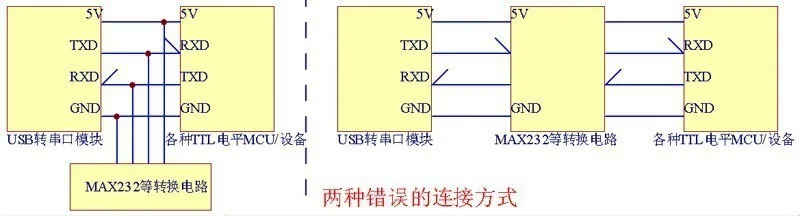

Ниже приведены неправильные способы подключения:

Часто задаваемые вопросы:

В: почему ПК не USB к serial DB9 в качестве использования transposon it?

О: PC DB9 Серийный порт-это головка, уровень ± 12 В, и имеет отрицательную логику, если вы хотите получить Серийный порт MCU с одним чипом и таким же образом, необходимо добавить цепь последовательного преобразователя MAX232 на уровень, совместимый с сигналами MCU. USB для серийного производства уже Li-Ion 3,3 В уровня сигнала может быть напрямую подключены к 5V или 3,3 V микроконтроллера. Общая коммуникация требует только TXD, RXD, GND can.Таким образом, USB к последовательному порту может быть подключен непосредственно к последовательному порту на MCU без использования цепи преобразования, как MAX232, проще в использовании.

Вопрос: необходимо ли устанавливать драйвер?
О: нужно управлять, опишите системы, уже доступные на драйвере, пожалуйста, загрузите

Вопрос: предоставляете ли схемы или схемы PCB?
О: извините, но не предоставляет схему схемы и PCB.

В: Могу ли я чистить HDD/спутниковый ресивер?
О: продукт должен сделать ваш компьютер больше, чем последовательный порт, и является последовательным портом TTL уровня, как вы делаете с этим серийным, с какой целью, так как многие серийные устройства, ресторан не может предоставить соответствующий сервис, для этой цели гарантия отсутствует. Первое, что получил ребенок, тест собран спонтанно, собран спонтанно через инструкции ребенок получает, отправка нормально.

В: Как подключить микроконтроллер?
О: нам были предоставлены фотографии, подключенные к микроконтроллеру, пожалуйста, посмотрите внимательно.

CP2102 Описание:

Одноchip USB к UART конвертеры данных
-Интегрированный usb-приемопередатчик без внешнего резистора
-Интегрированные часы без внешнего осциллятора
-Интегрированный 512 байтовый EEPROM для кода поставщика Код продукта для серийного номера версии силовой пластины и описание продукта и другие данные для обеспечения пространства для хранения
Однокристальная повторного включения цепью повторного включения-на-чип регулятор напряжения 3,3 V Выход USB Функция контроллер
-Совместимость со спецификацией USB 2,0 full-speed (12 Мбит/с)
-Через приостановить и RI pin поддержка USB приостановить состояние
Асинхронный последовательный автобус данных (UART)
-Все сигналы интерфейса handshaking и modem
-Поддерживаемые форматы данных:
Скорость передачи информации в 8
Стоп-Биты 1 , 2
Паритет: четный паритет, ровный паритет, Нет паритета
-Скорость передачи данных от 300 до 921,6 кбит/с
-512 байт, получающий буфер 512 байт, буфер передачи
-Поддержка аппаратного рукопожатия или X-On/X-Off
-Поддержка статуса события и состояния поломки линии
Практичное устройство драйвера COM port
-Можно и существующие com-порты ПК приложений с использованием
-Бесплатные лицензии на авторское право
-Windows 98/Me/2000/XP
-MAC OS-9
-MAC OS
-X-Windows CE
-Linux 2,40 или более поздняя версия
Применение примеры
RS-232 к USB обновлению традиционных устройств
-Кабель USB для мобильного телефона
-Usb-кабель PDA
-Последовательный адаптер USB для RS-232
Поставка Напряжение
-Автономный Источник питания: 3,0 V до 3,6 V
-Питание от USB шины: от 4,0 в до 5,25 в
Посылка
-28 футов MLP (5 мм * 5 мм)
