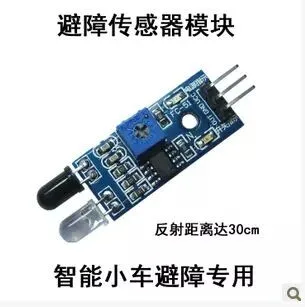

Инфракрасный модуль обхода препятствий датчик черно-белой линии идентификации

Wy-плагин-старт

Горячий товар

Гайки винты медные столбы 6 + 6 10 + 6 15 + 6 M3 гайки 3*6 винты 6 мм полые 10 мм полые горячая распродажа бесплатная доставка

$2,99

Беззвучная Кнопка 6*6*7,3 бесшумный переключатель беспроводная мышь проводная мышь Кнопка Микропереключатель Бесплатная доставка

$1,8

Цветной штыревой разъем 2,54 мм, 1*40 P, один ряд штырей, прямые штыри красный белый синий желтый зеленый горячая распродажа бесплатная доставка

$0,99

Горячая Распродажа, бесплатная доставка, 10 см 40 p DuPont line 120 шт., для мужчин и женщин + для женщин, соединительный провод dupont

$2,39

10 м/лот термоусадочные трубки диаметром 4,5 мм 1,5 мм 3,5 мм 1 мм 2 мм 4 мм горячая распродажа бесплатная доставка

$1,19

6,35 микрофон jack/аудио jack/микрофон стенд/amp/разъем для наушников 6 футов бесплатная доставка

$3,59

Бесплатная доставка! Горячая Распродажа! DIY Reprap Kossel delta Rostock, амортизирующая пружинная пружина

$2,29

DJ1G-AG29, водонепроницаемый, микро переключатель, вертикальный, Малый, ограничитель хода, оригинальный

$4,29

Wy-плагин-конец





Описание модуля Модуль датчика окружающего света адаптируется, имеет пару инфракрасных передатчиков и приемника, запуск трубок излучает определенную частоту инфракрасного направления обнаружения, когда препятствие (отражающая поверхность), отраженная инфракрасная трубка приемника получена, после обработки схемы компаратора зеленый индикатор, в то время как выходной интерфейс сигнала выводит цифровой сигнал (Сигнал низкого уровня), ручка для регулировки расстояния обнаружения потенциометром, эффективный диапазон расстояния 2 ~ 30 см, рабочее напряжение 3,3 В-5 В. Диапазон обнаружения датчика можно отрегулировать с помощью потенциометра, с небольшими помехами, легко собрать, легко использовать функции, может быть широко использован в избегании препятствий робота, избегание троллейбуса и черно-белая линия отслеживания, и многие другие случаи. Описание параметров модуля 1. Когда модуль обнаруживает препятствия перед сигналом, зеленый индикатор горит на уровне платы, в то время как выходной порт выдерживает Низкий сигнал, расстояние обнаружения модуля 2 ~ 30 см, угол обнаружения 35 °, расстояние обнаружения может быть потенциометром регулировки по часовой стрелке, обнаруживает увеличение расстояния; Потенциометр регулировки против часовой стрелки, уменьшает расстояние обнаружения. 2, Обнаружение активного инфракрасного отражающего датчика, поэтому отражательная способность цели и форма являются ключом к расстоянию обнаружения. Где Минимальное расстояние обнаружения черный, белый максимум; маленькие предметы вдали от небольшой площади, большая площадь от большой. 3, выходной порт модуля датчика может быть непосредственно подключен к микроконтроллеру IO может быть непосредственно управляется реле 5 В; соединения: VCC-VCC; GND-GND; OUT-IO 4, компараторы LM393, стабильные; 5, может использоваться для модулей питания постоянного тока 3-5 В. Когда питание включено, красный индикатор питания; 6, с винтовыми отверстиями 3 мм, простая установка; 7, размер печатной платы: 3,2 см * 1,4 см 8, каждый модуль был отправлен сравнение порога напряжения отрегулирован потенциометром хорошо, неспециальный корпус, не регулируемый потенциометр. Интерфейсы модуля 1 VCC 3,3-5 в внешнее напряжение (которое может быть непосредственно подключено к MCU 5 В и 3,3 В) 2 GND внешний GND 3 выхода небольшой платы цифровой выходной интерфейс (0 и 1) Список доставки Барьерная стена, как показано на рис. 1 a Модуль датчика
