Многофункциональный регулируемый генератор импульсов выход Два фазы управление



I. Обзор: материнская платаHM340-это небольшой генератор сигналов, который может производить до 100 КХЗ частоты, рабочий цикл, фазовый Регулируемый импульсный сигнал; Генерирующий сервоуправляющий сигнал; Частота измерения;Модуль прост в использовании, входные Частотные данные по ключевой операции, выходная частота обновления немедленно.   Во-вторых, применение продукта:Генератор сигналов;Инструмент для калибровки;Двигатель постоянного тока;Измерение частоты следующим образом:     В-третьих, технические параметры: Нет. projectparametersunitremark 1 импульсный сигнал дальномер от 1 до 100000 Гц импульсный сигнал 2. Пульсовый рабочий цикл дальномер от 0 до 100.0% рабочий цикл 3 импульсных фазовых диапазона от 0 до 360 первый градусный фазовый разный путь сигнала и второй путь 4 амплитуды импульсного сигнала 5vdcthe наиболее значительные 5.0Vp (амплитуда постоянного выхода) 5 Частотный диапазон измерения 1 ~ 1000 кГц 6. Измерение частоты 1 Гц 7 измерения частоты Диапазон напряжения: ± 0,7 ~ 10vdcis непосредственно в сочетании 8 сигнал сервопривода частота 100 Гц 9 Сигнал сервопривода длительность импульса от 500 к 2500us 10 Операционная Voltage7 для 12VDC 11 рабочий ток <50 мА 13 размер 57*45*20 мм Длина X Ширина X высота   В-четвертых, описание интерфейса и соответствующие операцииРазъем P4 (источник питания)VDD: положительный источник питания (7 ~ 12 В)GND: отрицательный источник питания   P3 интерфейс   Плавник: Измерение частоты.P2: второй выходной путь импульсного сигнала.P1: первый сигнал импульсного сигнала дороги.GND: отрицательная мощность.     V. Описание кнопокFUN: (выберите рабочий бит данных) или (нажмите долго, чтобы сохранить параметры настройки функций).В комплекте: пред.По ссылке: дальше.Добавить: самоклавишный.Код: decrement key.     Шесть интерфейсов отображают инструкции:6,1, установите частоту импульсного сигналаИнтерфейс дисплей:Первая линия "1. Частота"Второй ряд "* 1 1000 Гц"Клавиша:Развлечения: функциональные клавиши; (рабочее положение выберите набор данных) или (Длительное нажатие, чтобы сохранить функцию параметров настройки)Добавить: Self- plus bond;Подкласс: ключи для снятия мерок;   6,2, настройка рабочего цикла импульсного сигналаИнтерфейс дисплей:Первая линия "2. Рабочий цикл"Вторая линия "* 0,1 50.0%".Клавиша:Развлечения: функциональные клавиши; (рабочее положение выберите набор данных) или (Длительное нажатие, чтобы сохранить функцию параметров настройки)Добавить: Self- plus bond;Подкласс: ключи для снятия мерок;   6,3, установите первый путь и второй путь импульсного сигнала фазы (первая дорога для справки)Интерфейс дисплей:Первая линия "3. Фаза"Вторая линия "10C"Клавиша:Развлечения: функциональные клавиши; (рабочее положение выберите набор данных) или (Длительное нажатие, чтобы сохранить функцию параметров настройки)Добавить: Self- plus bond;Подкласс: ключи для снятия мерок;     6,4, выходной импульсный сигнал рулевого управленияИнтерфейс дисплей:Первая линия "4. Управление сервоприводом"Второй ряд "* 1 500US"Клавиша:Развлечения: функциональные клавиши; (рабочее положение выберите набор данных) или (Длительное нажатие, чтобы сохранить функцию параметров настройки)Добавить: Self- plus bond;Подкласс: ключи для снятия мерок;   6,5, частота измеренияИнтерфейс дисплей:Первая линия "5. Частота 1 МГц"Вторая линия «OFF 0Hz»Клавиша:(Старт/стоп) частота измерения ключа: (Развлечения: функциональные клавиши)

Run фотографии:

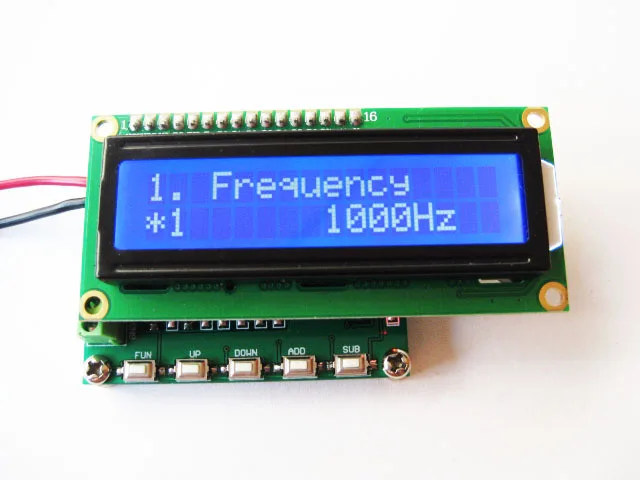

Установите частоту диаграммы

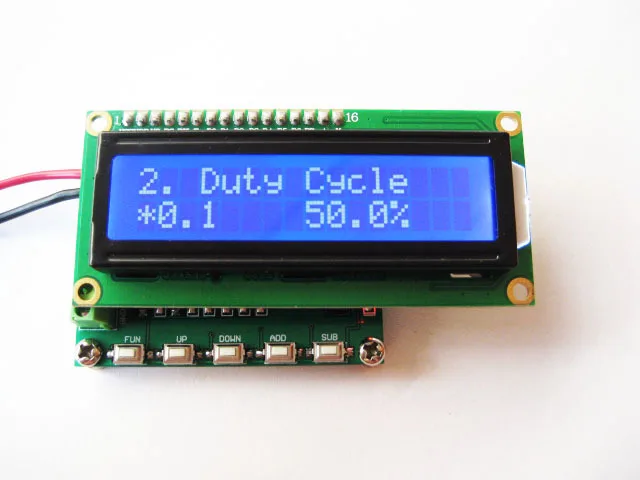

Установите схему рабочего цикла:

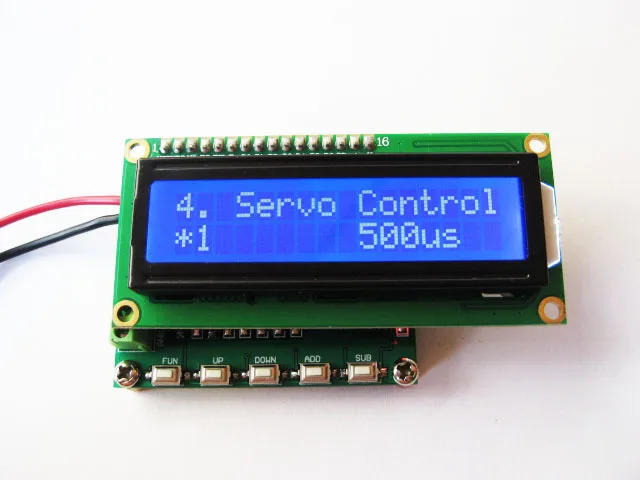

Сигнал сервопривода рисунок диаграмма:

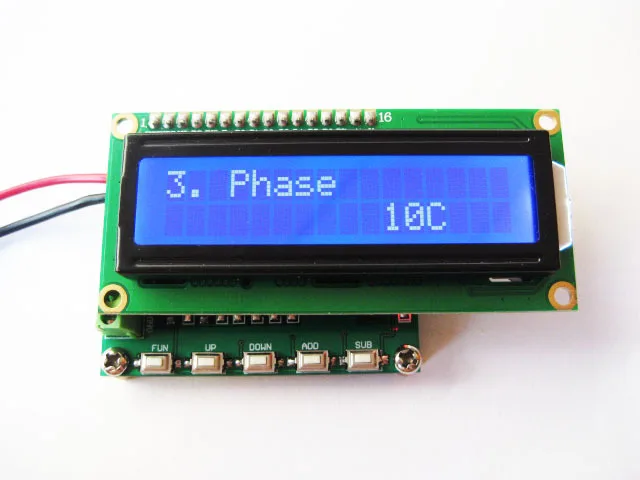

Фазы интерфейс настройки

Частотомер

Осциллограф сигналов

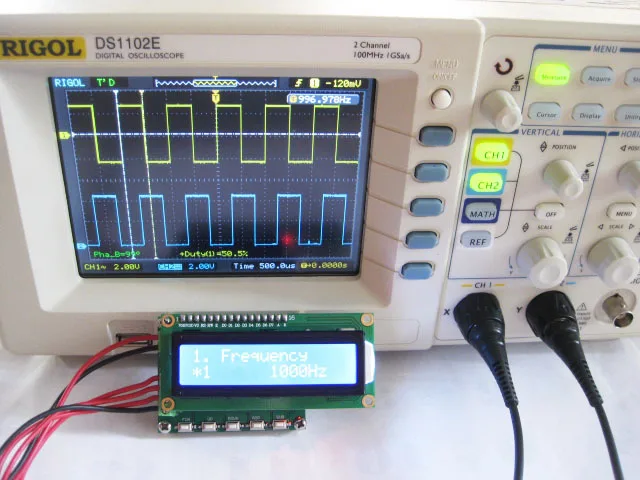

Два 1 кГц квадратный волновой выход

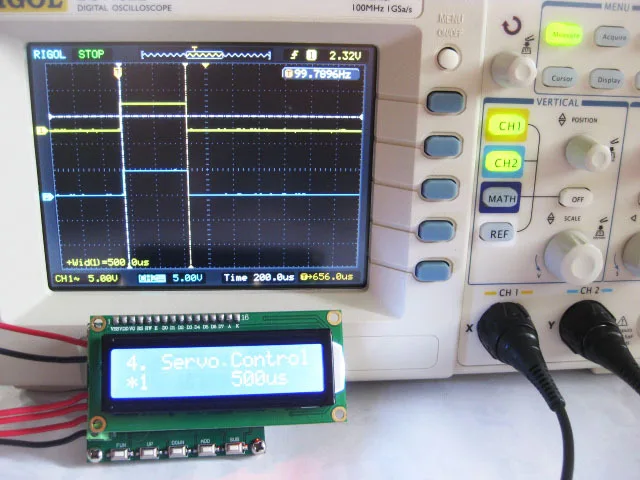

Сигнал сервопривода выход 500us

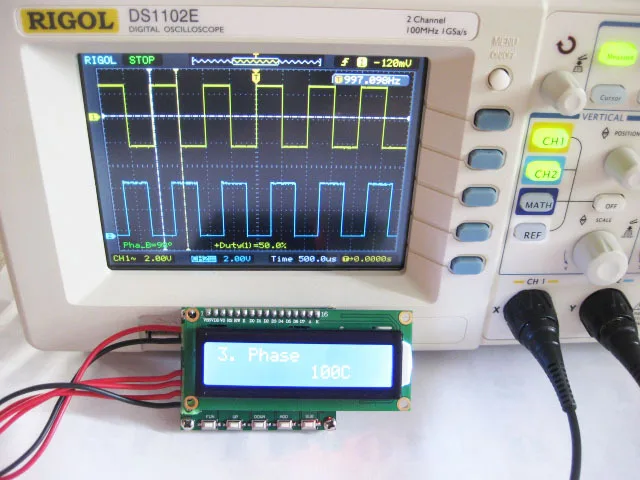

Выход двух квадратных волн фаза разница 100 градусов
