DDS FM генератор сигналов 78 ~ 108 МГц

I. Обзор: материнская плата
HM370-это небольшой генератор сигналов, производящий сигнал 78 ~ 108 МГц. Вы также можете генерировать частоты 100 кГц и импульсы с переменным циклом работы.

Модуль прост в использовании, входные Частотные данные по ключевой операции, выходная частота обновления немедленно.

Во-вторых, применение продукта:
Генератор сигналов;
Инструмент для калибровки;
Двигатель постоянного тока;

В-третьих, технические параметры:
№. Единица измерения товара
Импульсный сигнал в диапазоне 1 ~ 100000 Гц Коэффициент Заполнения от 1 до 99% импульсного сигнала
2. Импульсный рабочий цикл от 1 до 99%
3 5 в постоянного тока амплитуда импульсного сигнала максимальная амплитуда 5.0Vp (амплитуда постоянного выхода)
4 частоты FM сигнала 78 ~ 108 МГц
5 FM сигналаМаржа 100MV
Рабочее напряжение 6 7 ~ 12 В постоянного тока
7 рабочий ток <50 мА
8 Рабочая температура-40 ~ 65 градусов Цельсия
9 Температура хранения-40 ~ 65 градусов Цельсия
10 Размер 57*45*20 мм Длина X Ширина X высота

В-четвертых, описание интерфейса и соответствующие операции
Разъем P4 (источник питания)
VDD: положительный источник питания (7 ~ 12 В)
GND: отрицательный источник питания

Интерфейс P3 (выходной сигнал)

FM: выход fm-сигнала.
ШИМ: импульсный сигнал на выходе.
GND: отрицательная мощность.

Четвертый, ключевое Описание
Развлечения: Выберите Набор битовых данных.
В комплекте: пред.
По ссылке: дальше.
Слева: самоклавишный.
ROGHT: decrement key.

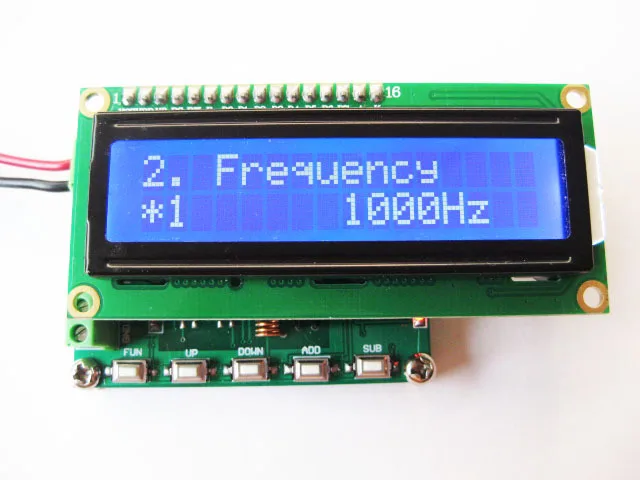

Run фотографии:

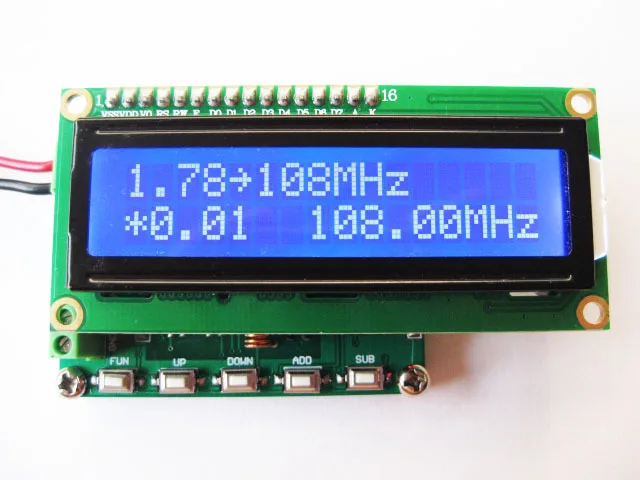

Настройка FMСигнал схема:

Установите частоту диаграммы

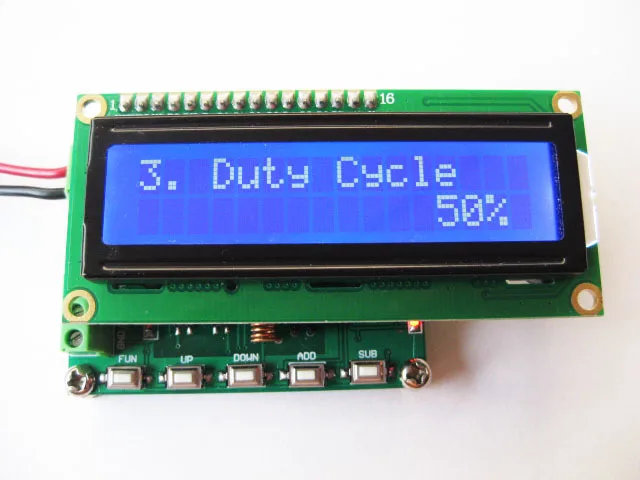

Установите схему рабочего цикла:
