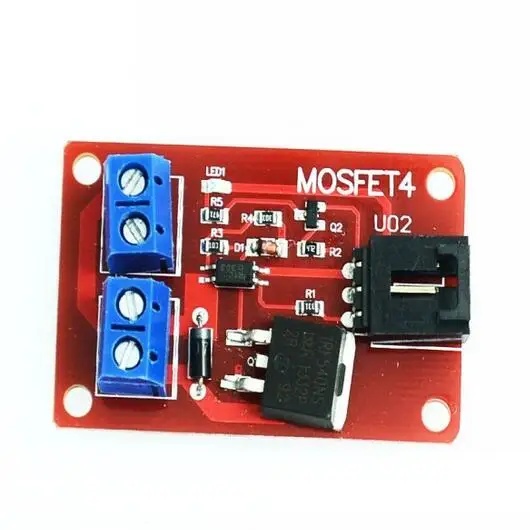

Новый 1-ходовой переключатель электронного блока MOSFET изоляционный силовой

Новый 1-ходовой переключатель электронного блока MOSFET изоляционный силовой

MOSFET-это электронное устройство, имеющее отличные характеристики переключения, и широко используется в требуемых цепях электронных переключателей, таких как импульсные источники питания и двигательные диски, а также затемнение освещения. Реле очень знакомы с другим модулем имеет характеристики переключения, но поскольку принцип работы реле, как правило, достигается путем механического контакта в целях включения и выключения, что неизбежно приводит к очень короткому времени под переключателем, реле ситуация не работает, Другой Баба звучит, когда контактный переключатель в некоторых случаях более раздражает вещь.

Используйте этот модуль электронных строительных блоков с Ard uino 4 IRF540 MOSFET переключатели используют то же самое, но изменяет способ исходных четырех. Используйте reference Ard uino 4-позиционный переключатель IRF540 MOSFET модули:

Мы разработали этот четырех MOSFET переключатель может обеспечить до 4 комплектов электронных переключателей, были использованы для управления различными блоками цепи. Работает MOSFET, электронные строительные блоки могут использоваться для управления цепью постоянного тока, например, светодиодным экраном постоянного тока и т. д., не подходят для управления цепью переменного тока. Концевой выключатель может использоваться для управления контуром MOSFET 100В/33а постоянного тока, но контроль не меньше, чем минимальное предложение напряжения постоянного тока 9В.

На цепи, подключенной в одном конце соединения, немного больше контролируются некоторые проблемы. 12 В для управления светодиодными лампами, например, сначала к положительному (+) и отрицательному (-) подключенному между источником питания;

Затем возьмите положительные светодиодные фонари с модулем, подключенным к положительным (+) и отрицательным светодиодным лампам с подключением к выключателю 1 (S1);

Если есть другие светодиодные лампы с необходимым контролем, то к ним подключаются одни и те же Светодиодные лампы только с положительным модулем катода (+) и отрицательная Светодиодная лента в свою очередь подключается к переключателю 2 (S2), переключателю 3 (S3), переключателю 4 (S4);

Терминал управления проводом намного проще, нам нужен только кабель датчика, соответствующий порт управления и плата расширения датчика Ard uino, вы можете управлять ими светодиодными лампами Ard uino 12 V. Экспериментируйте, мы подобрали два светодиодных светильника.

Код теста:

Int s1Pin = 6;
Int s2Pin = 7;

Настройка пустоты () {
PinMode (s1Pin, выход);
PinMode (s2Pin, выход);
}

Пустая петля () {
Int i;

DigitalWrite (s1Pin, HIGH);
DigitalWrite (s2Pin, HIGH);
Задержка (500);

DigitalWrite (s1Pin, LOW);
DigitalWrite (s2Pin, LOW);
Задержка (500);

Для (i = 0; i <10; i + +) {
DigitalWrite (s1Pin, HIGH);
Задержка (500);
DigitalWrite (s1Pin, LOW);
Задержка (500);
  }

Для (i = 0; i <100; i + +) {
DigitalWrite (s2Pin, HIGH);
Задержка (50);
DigitalWrite (s2Pin, LOW);
Задержка (50);
  }
}
