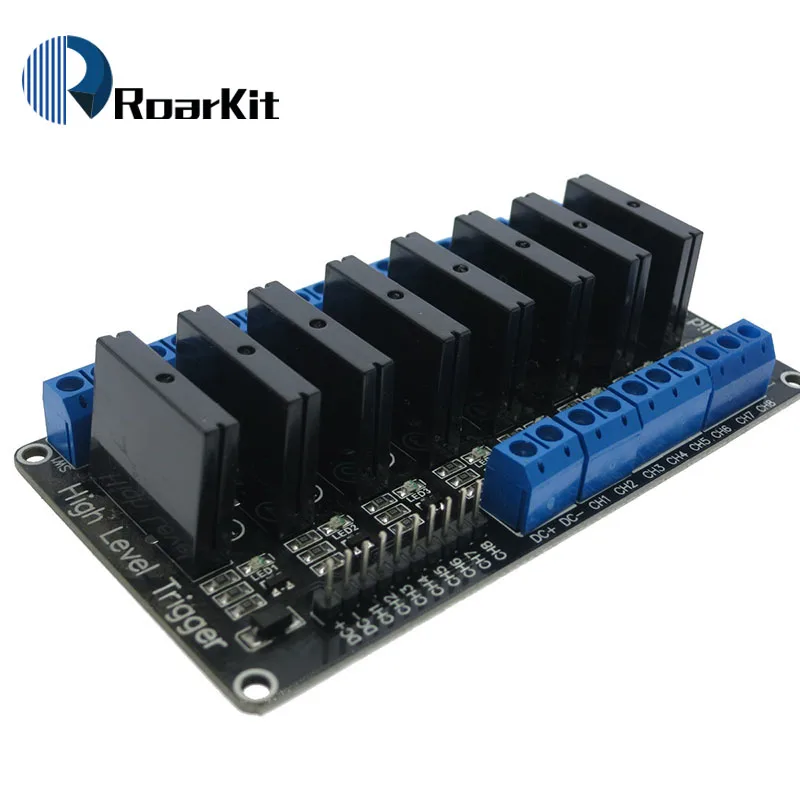

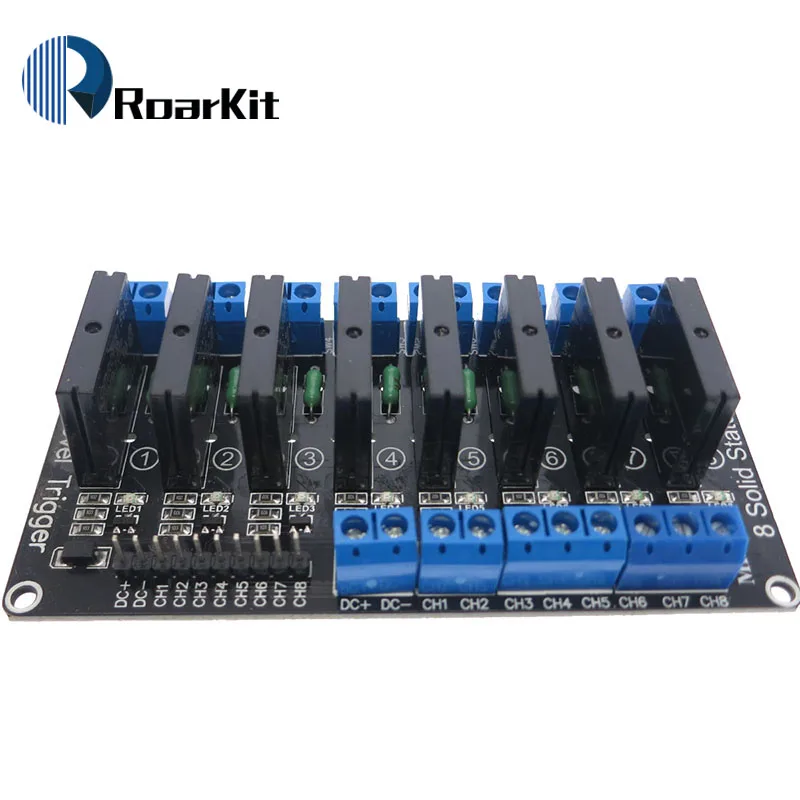

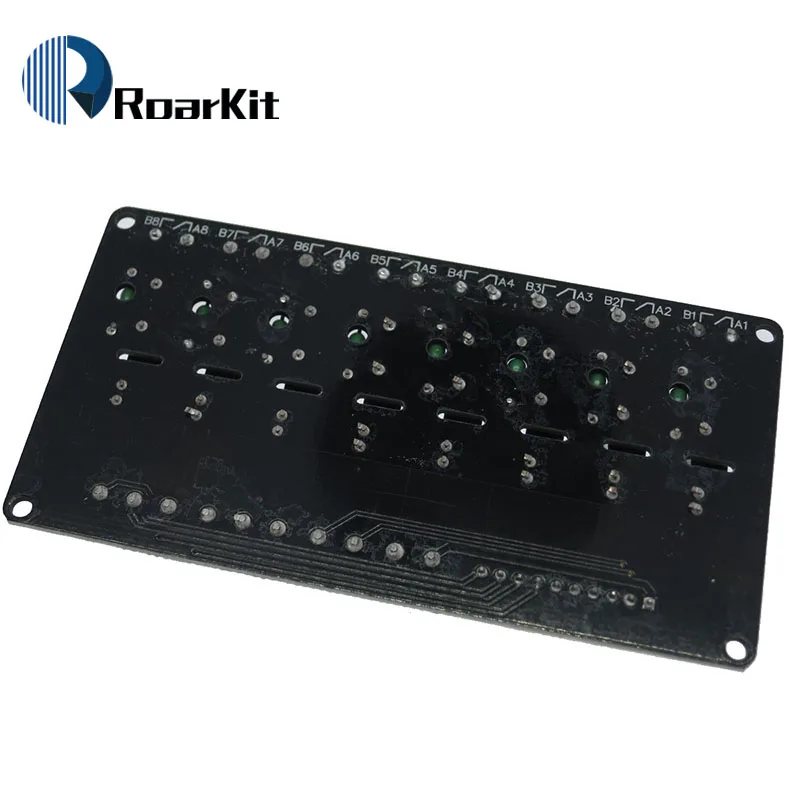

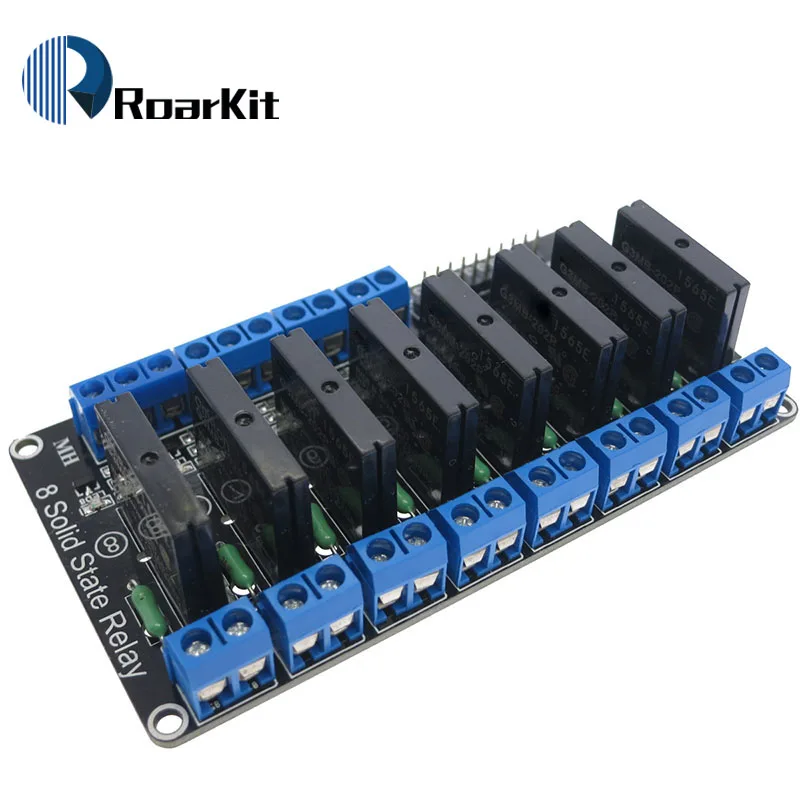

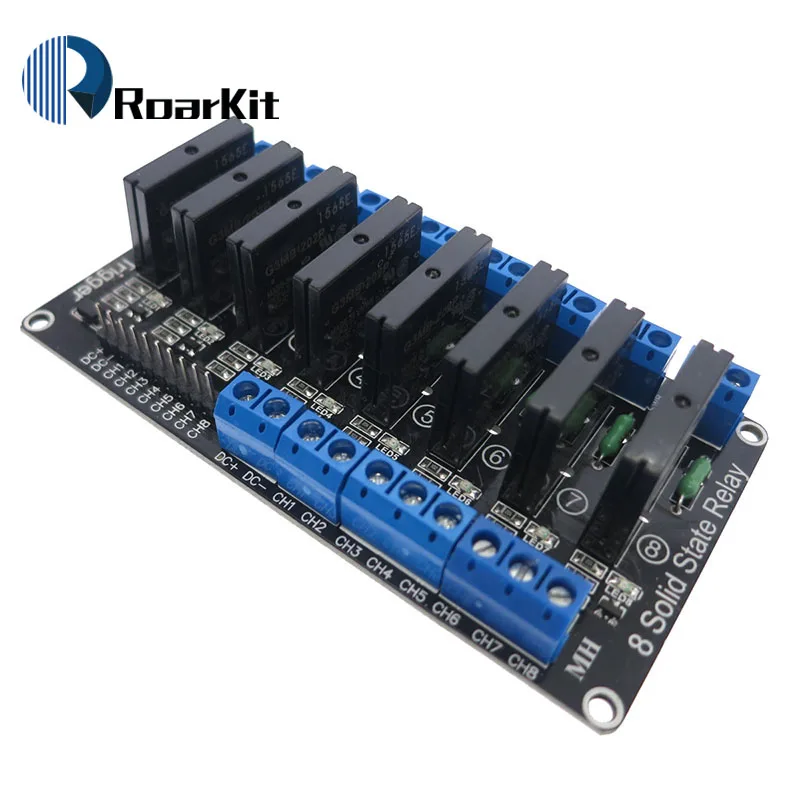

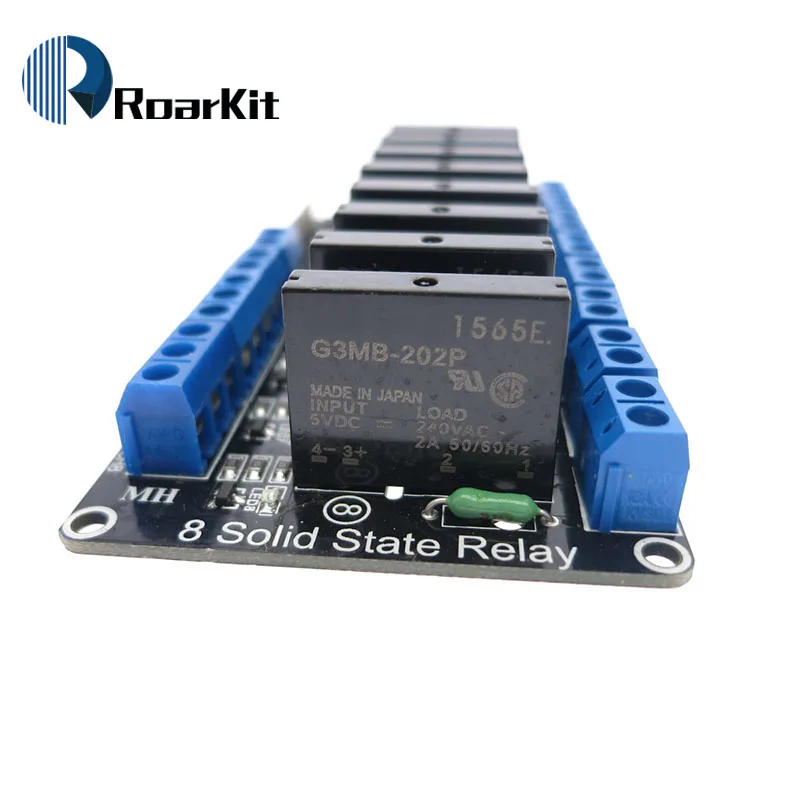

Релейный модуль постоянного тока 8 каналов 5 В Твердотельный высокоуровневый SSR AVR

Продукты: 1, 5V твердотельные реле 240V 2A, выход с резистивный плавкий предохранитель 240V 2A. 2. Размер: 106*56*25 (Д * Ш * В) Вес: 70 г 3. Входное питание: 5 В постоянного тока (160 мА) 4. Входное контрольное напряжение сигнала: (0-2,5 V низкого состояния реле на) (3,3-5V состояние высокого реле) 5, 2,54 булавки и синий KF301 терминалы к линии управления элементах обеспечивается повышенное удобство. Интерфейс модуля: Входная секция: DC +: положительный источник питания (в соответствии с реле напряжения питания) DC-: отрицательный CH1: 1 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH2: 2 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH3: 3 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH4: 4-х канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный) CH5: 5 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH6: 6 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH7: 7 релейный модуль сигнала запуска конца (высокий уровень триггера активный) CH8: 8 канальный релейный модуль запуска сигнала конец (триггер высокий уровень активный) Высокое и низкое значение: Высокий палец триггера является сигналом к триггерному терминалу (IN) между отрицательным источником питания и имеет прямое напряжение, обычно с триггером и триггером положительного терминала, подключенного к источнику питания, когда конец триггера срабатывает положительное напряжение или достигает, когда напряжение, реле заряжено. Низкое напряжение триггера относится к OV, или триггерное напряжение ниже, чем напряжение питания терминала положительного сигнала для запуска конца отрицательной мощности между достаточно низким, чтобы вызвать напряжение, так что реле, обычно отрицательный триггер и конец триггера подключения питания, реле заряжено. Электрические параметры: Версия напряжения quiescent текущий рабочий ток триггер напряжения триггер тока 1 канал 5V 0mA 13.8mA 2,5-5V 2mA 2-полосная 5V 0mA 26.8mA 2,5-5V 2mA 3-сторонний выход 5V 0mA 37mA 2,5-5V 2mA 4 5V 0mA 48mA 2,5-5V 2mA Распределительный щит на 5 5V 0mA 59mA 2,5-5V 2mA 6-way 5V 0mA 70mA 2,5-5V 2mA 7 Road 5V 0mA 81mA 2,5-5V 2mA 8 5V 0mA 90mA 2,5-5V 2mA Описание товара: Модули питания: Питание должно быть постоянным напряжением, чтобы соответствовать реле напряжения

10050

Релейный модуль RoarKit
