STM32 Nucleo плата посылка ядро совместимое с XNUCLEO F411RE поставляется различными

XNUCLEO-F411RE набор для разработки, поставляется с расширительным экраном IO и различными датчиками Обзор

Этот комплект для разработки включает в себя:

XNUCLEO-F411RE(Макетная плата STM32, поддерживает Arduino, совместима с NUCLEO-F411RE) Экран расширения IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Комплект датчиков(Газ, цвет, пламя, холл, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.) XNUCLEO-F411RE характеристики Совместимость с NUCLEO-F411RE, бортовой Cortex-M4 микроконтроллер STM32F411RET6 Поддержка подключения Arduino, легкое подключение к различным экранам Arduino и доступ к массивным ресурсы Arduino Наушники ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, простое периферийное расширение Поддерживает mbed, быстро создает прототип с помощью mbed SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение, библиотека HAL, включая множество примеров программного обеспечения Поставляется с отдельной ST-LINK/V2 модуль



Преимущества Сравнить Кснуклео Нуклео Примечания Совместимость с Arduino UNO, Leonardo UNO Xнуклео может быть настроено jumper для совместимости с UNO (по умолчанию) или Leonardo Интерфейс Arduino ICSP Да Нет Требуются определенные виды экранов ICSP Подключение через USB Да Нет USB-коннектор нуклео предназначен только для отладки, не доступен для USB-соединения Разъем USB Микро-USB Мини USB Микро-USB-это передовой стандарт USB Морфио Марк headers Большинство Нет Теперь вы можете проверить марку печатной платы вместо листа Стандартные интерфейсы подключаются через Джемперы Резисторы 0 Ом Джемперы гораздо проще в использовании, не требуют пайки Отладка UART Доступно во время отладки в контуре Недоступно во время отладки в цепи Нуклео-Интегрированный функциональный чип ST-LINK/V2 может быть имитирован в качестве последовательного порта, однако он недоступен при отладке в схеме, в то время как xнуклео имеет автономный USB для чипа UART. Кристалл 8 МГц Да Нет Таймер более точный при использовании внешнего кристалла 8 МГц Кристалл 32,768 кГц Да Нет Требуется для RTC USB-предохранитель Да (500 мА) Нет Компьютерный USB-интерфейс может быть поврежден без предохранителя Светодиоды 4 1 Чем больше светодиодов, тем легче контролировать состояние работы программы Индикатор UART Да Нет Передача данных сейчас видима Вход постоянного тока Да Нет Удобство Положение кнопки Близко к краю печатной платы Близко к разъему Arduino Кнопка не будет бесконтактной при подключении к щитку Arduino, если она была близка к краю печатной платы. ST-LINK Отдельно Встроенный ST-LINK может использоваться в любом другом месте Поставляется с USB-кабелем Да Нет



What's на XNUCLEO-F411RE

STM32F411RET6
Ядро: ARM® 32-бит Cortex™-M4 Рабочая частота: 100 МГц Рабочее напряжение: 1,7-3,6 В Посылка: LQFP64 Воспоминания: 512kB Flash, 128kB SRAM Интерфейсы: 1 x SDIO, USB 2,0-1 шт. FS, 5 x SPI или 5 x I2S, 3 x USART, 3 x I2C AD/DA : 1 x AD (12 бит, 16 каналов) SPX3819M5:Регулятор напряжения 3,3 В AMS1117-5.0:Регулятор напряжения 5,0 в CP2102:Преобразователь USB-UART Разъем Arduino:Для подключения экранов Arduino Интерфейс ICSP:Arduino ICSP USB для UART: Для отладки Разъем USB: Интерфейс связи USB Интерфейс SWD:Для программирования и отладки Наушники ST Morpho:Доступ к VCC, GND и всем I/Os, простое расширение Вход постоянного тока 6-12 В Кнопка пользователя Кнопка сброса Индикатор питания Пользовательсветодиодный Быстродействующий Самовосстанавливающийся Предохранитель 500 мА Индикатор последовательного порта Rx/Tx Кристалл 8 МГц Кристалл 32,768 кГц Перемычка выбор ADC/I2C
Короткий A и B : Arduino A4, A5 используется как I2C Короткий B и C : Arduino A4, A5 используется в качестве ADC Перемычка на выбор UART Тестовая Перемычка MCU ток:Для испытаний на низкую мощность Перемычка выбора мощности
Короткий 5 В и 5 В: питание от USB-соединения Короткий 5 В и 5 В: питание от внешнего источника питания Перемычка с USB-разъемом
Укоротите перемычку, чтобы включить Откройте перемычку, чтобы отключить Кнопка пользователя перемычка
Укоротите перемычку для подключения к I/Os, используемой в примером кода Откройте перемычку, чтобы подключиться к другим пользовательским контактам через Джампер Пользовательский светодиодный перемычка
Укоротите перемычку для подключения к I/Os, используемой в примером кода Откройте перемычку, чтобы подключиться к другим пользовательским контактам через Джампер XNUCLEO-F411RE заголовки расширения



XNUCLEO-F411RE Размер

Ресурсы развития

Вики: Www.wav eshare.com/wiki/XNUCLEO-F411RE

Посылка

Вес:0,25 кг

XNUCLEO-F411RE x 1 ST-LINK/V2 (mini) x 1 Штекер USB типа А для кабеля Micro B x 1 Штекер USB типа А для гнездового кабеля x 1 Экран расширения IO × 1 Комплект датчиков× 1 1 2 3 4 5 6 Фотография XNUCLEO-F411RE

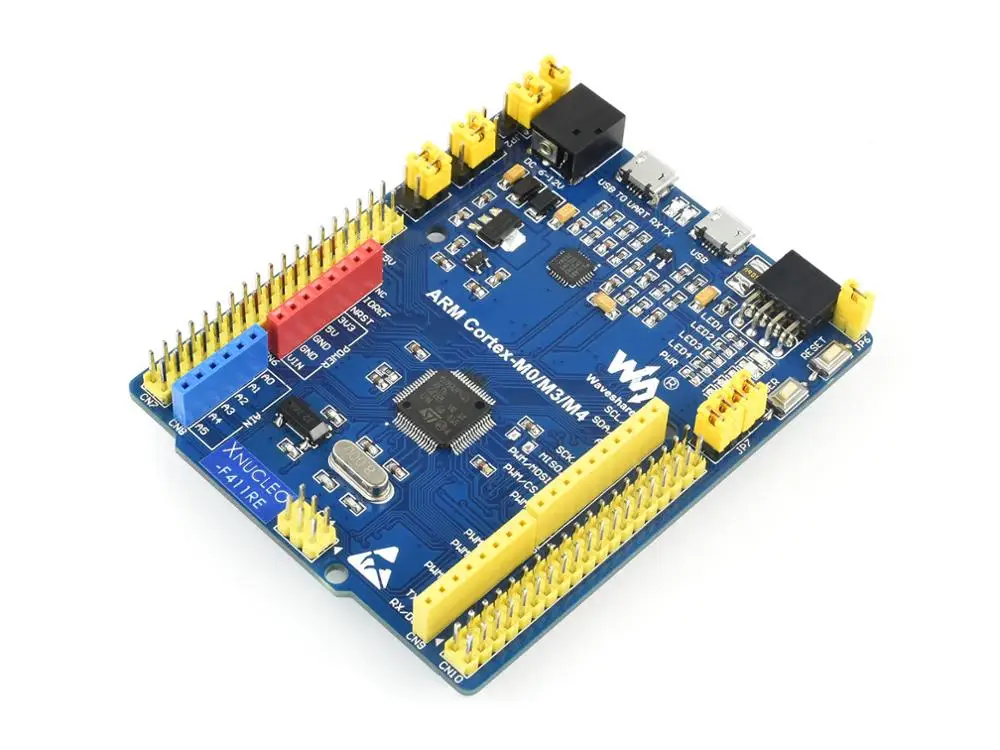

XNUCLEO-F411RE STM32 макетная плата

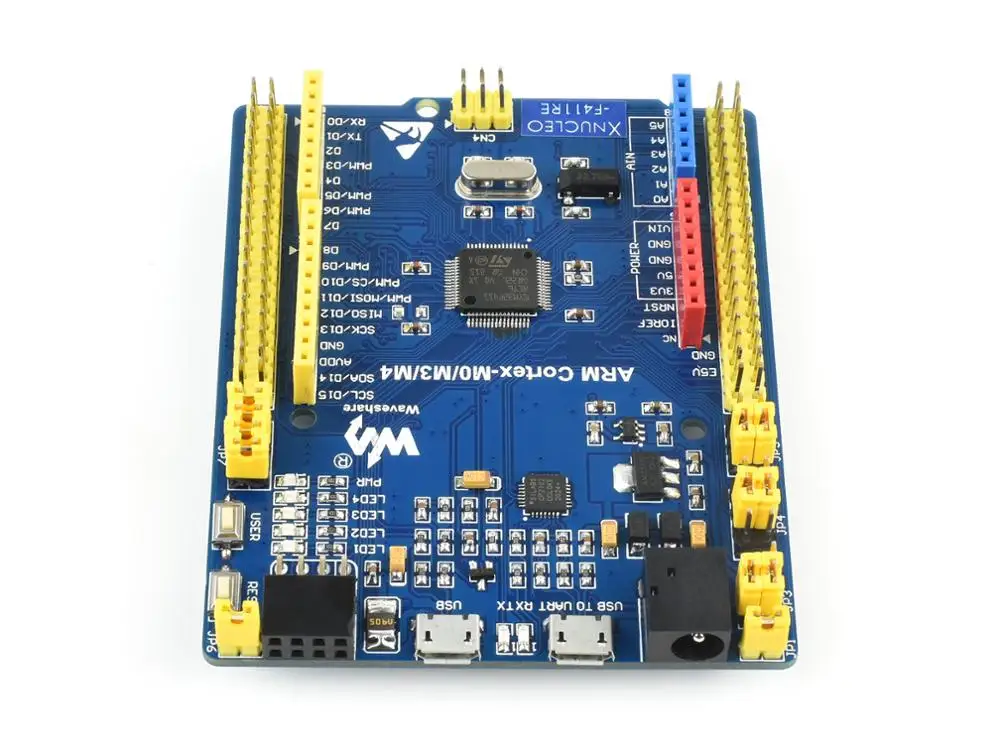

XNUCLEO-F411RE STM32 макетная плата

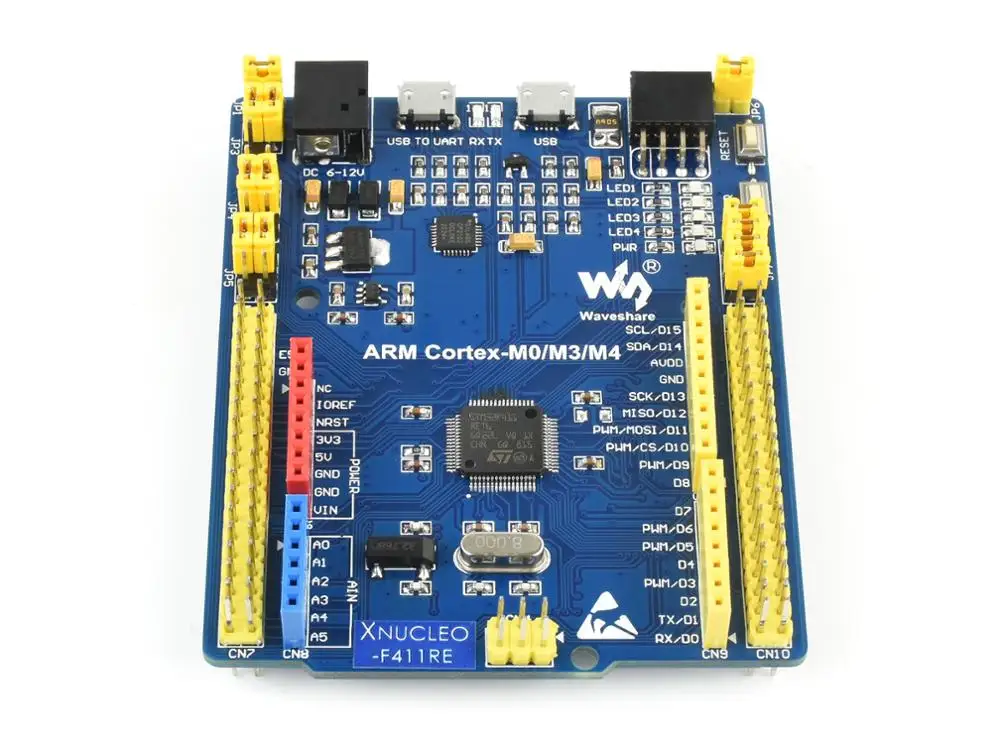

XNUCLEO-F411RE STM32 Совет по развитию (вид сзади)
Подключения с ST-LINK/V2 (мини) Экран расширения IO и датчики
Экран расширения IO

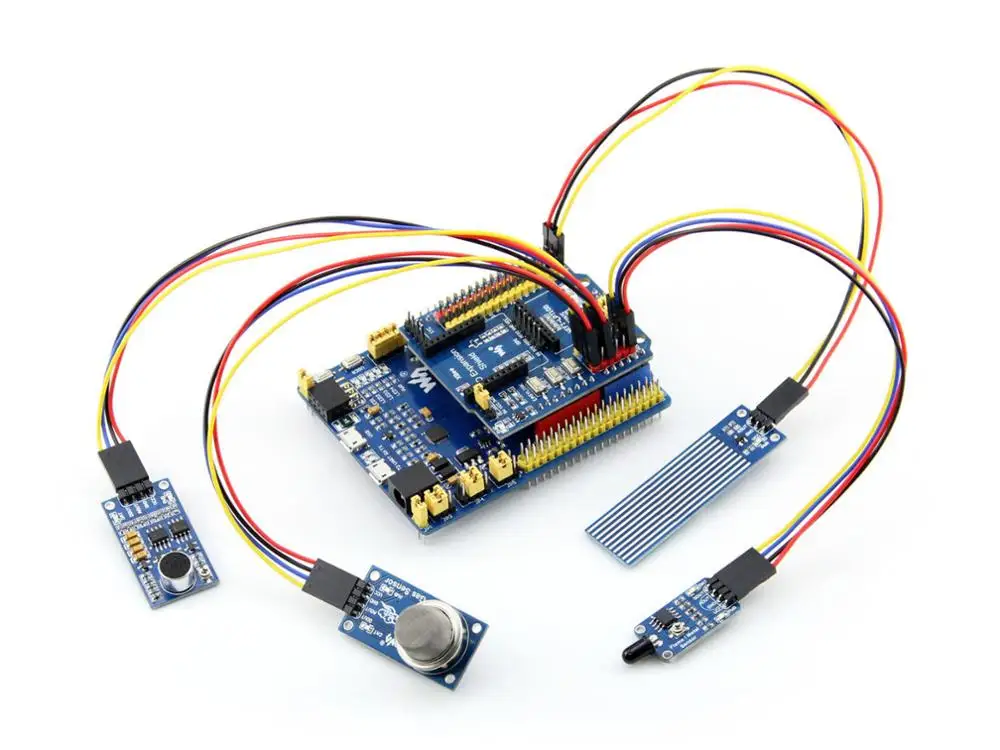

Подключение к датчикам
