Характеристики
Электронные Наборы DIP/SMD NE555 + CD4017 электронный комплект с десятичным счетчиком
Описание товара
Описание:
Примечание: Этот модуль представляет собой набор «сделай сам», а не готовый продукт.

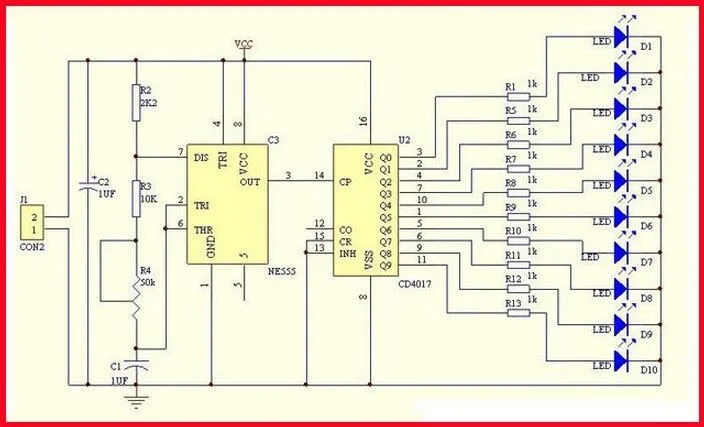

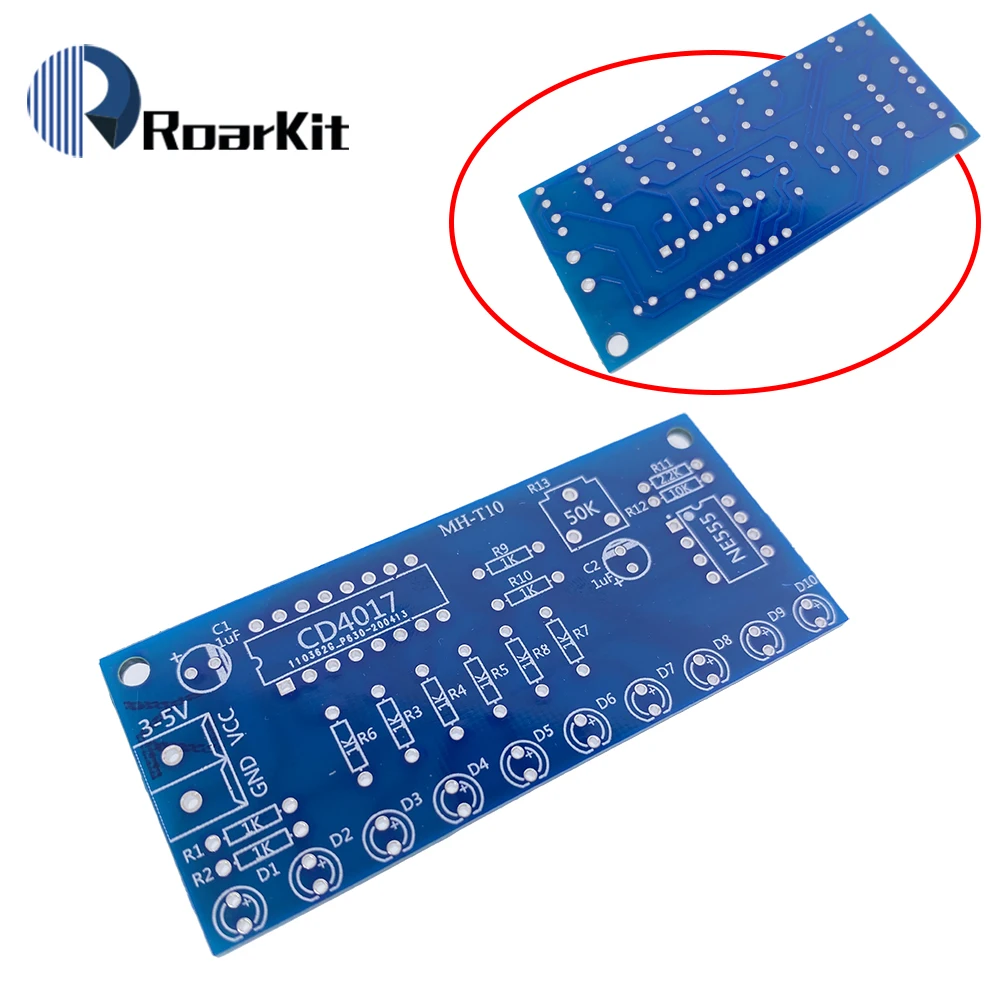

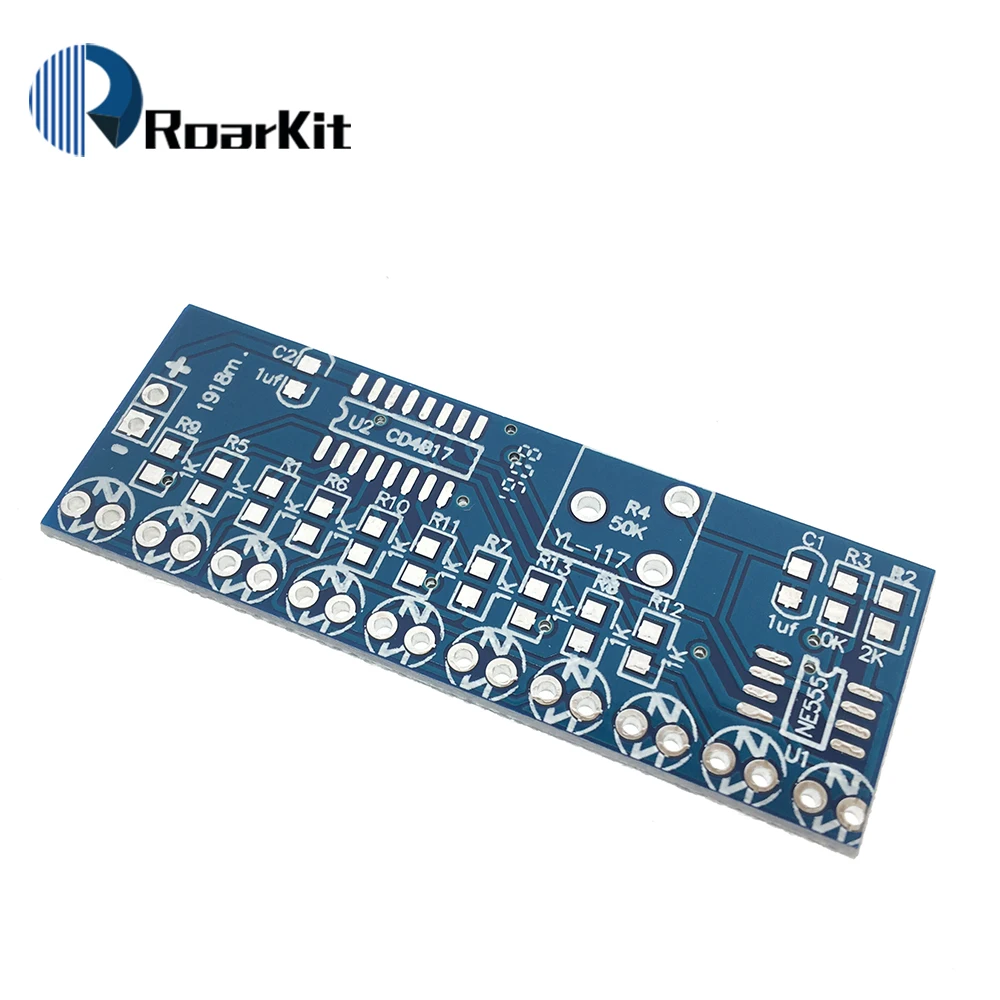

Название комплекта: NE555 + CD4017 светильник для воды/Запчасти Мощность Напряжение питания: 2,5-14,5 V Размер печатной платы: 5,4 см * 2,1 см PCB толщина: 1,6 мм Схема:
Основная схема набора и десятичная контурная схема, Генерируемая часами, NE555 как ядро самовозбуждаемой мультивибромощности через R2, R3, R4 для зарядки конденсатора C1, c1, когда начинается зарядка, NE555 2 фута все еще на низком уровне, Таким образом, выход pin 3 идет высоко, когда поставка R2, R3, R4 для зарядки C1 до 2/3 напряжения источника питания, выходной штырь 3 уровня от высокого до низкого, проводимость внутреннего разряда NE555 конденсатор C1 через R4, R3, NE555 7 футов разряжается до тех пор, пока напряжение через C1 не будет меньше 1/3 напряжения источника питания, уровень 3 футов NE555 и от низкого до высокого. C1 и перезарядка, это цикловое колебание формируется. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 может регулироваться для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, На 10 CD4017 подключен с выходом 10 светодиодный, когда 10 поворачивает выход CD4017 производит высокий уровень в часах сигнала применяется, d1-D10 последовательно горит для формирования эффекта водяного освещения.
Регулировка скорости потока может быть скорректирована R4 светодиодный светильник.

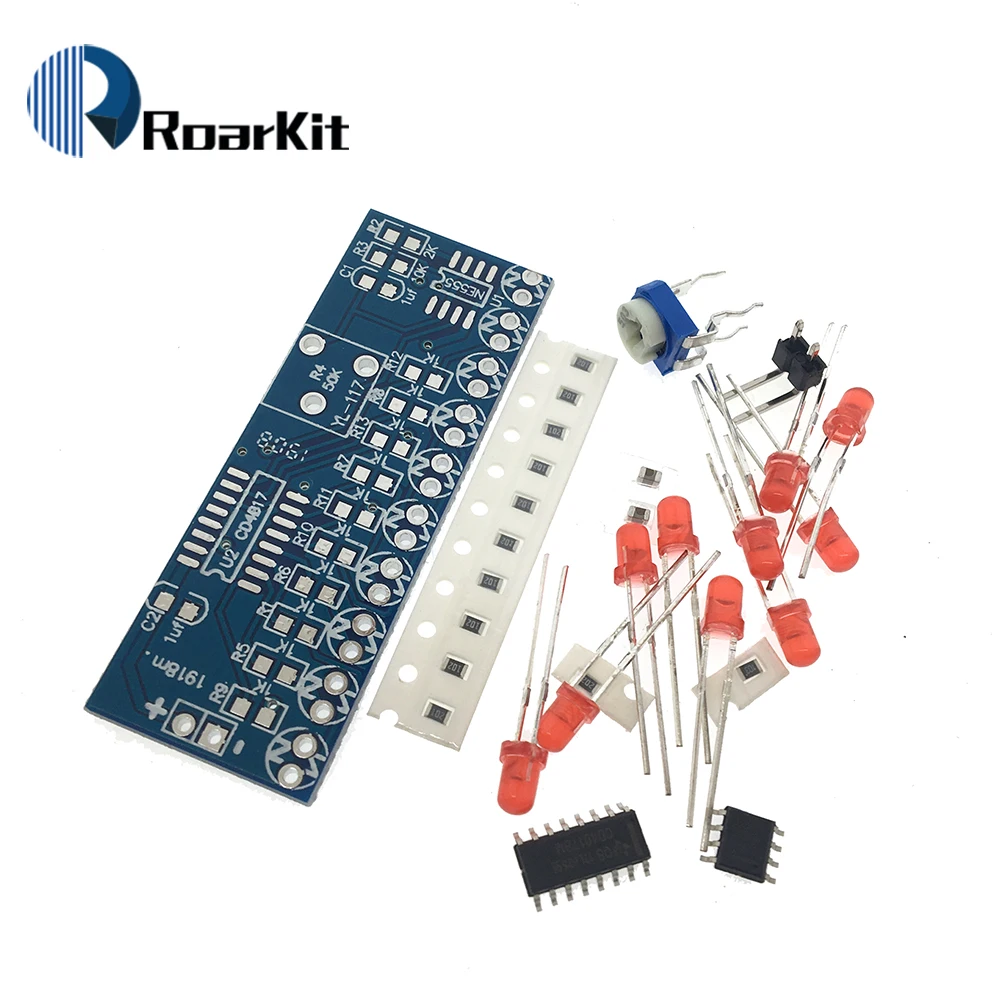

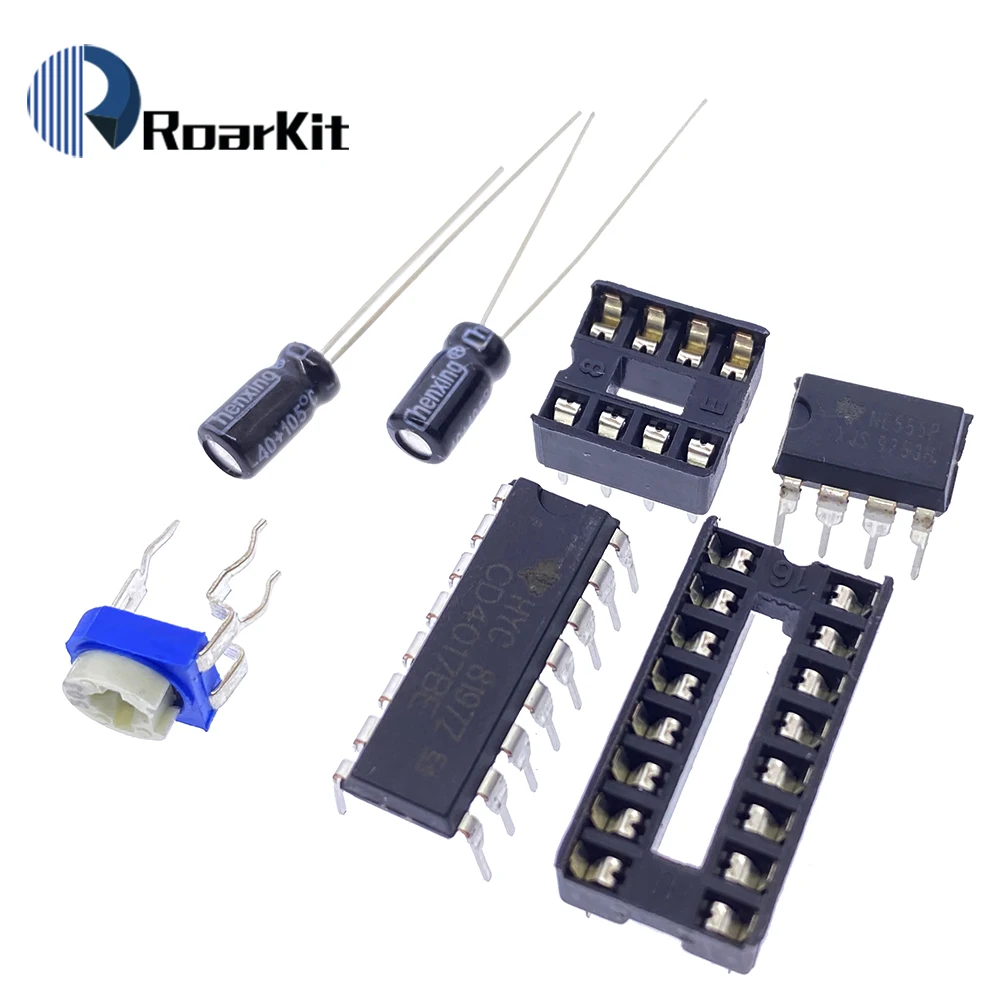

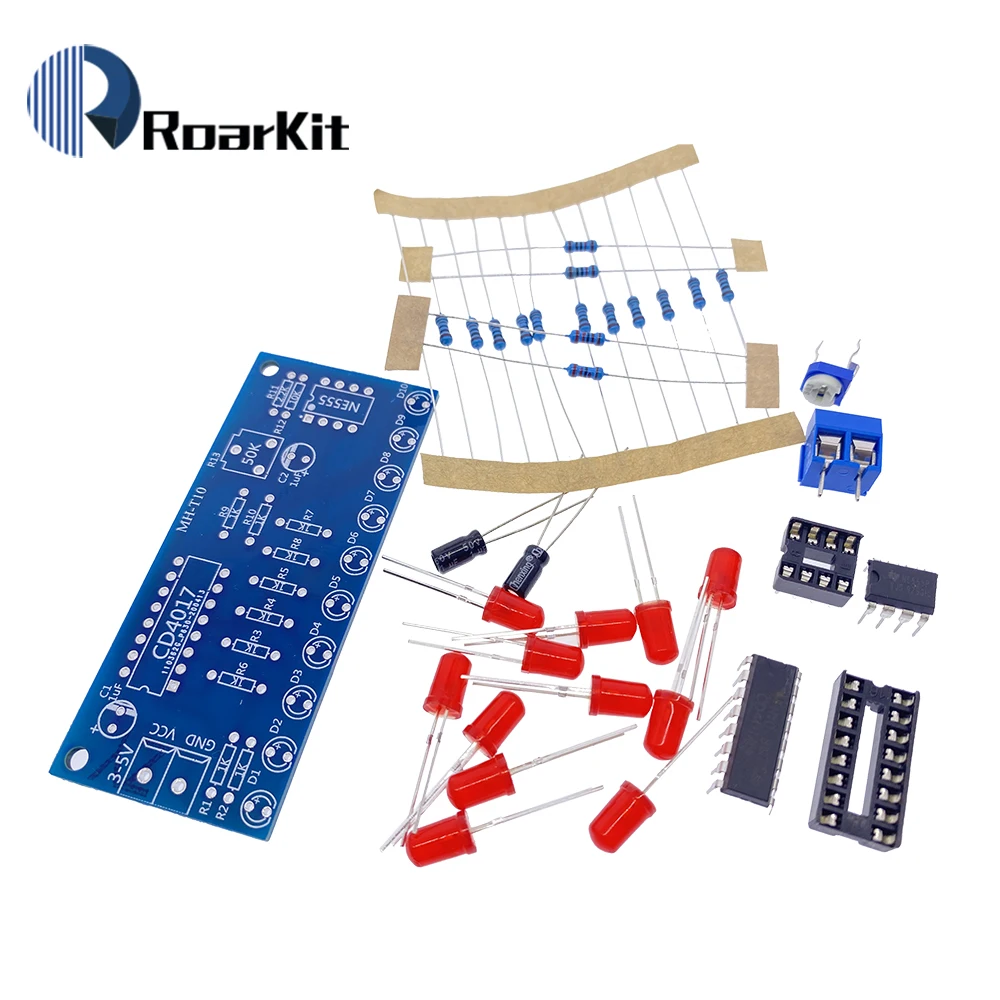

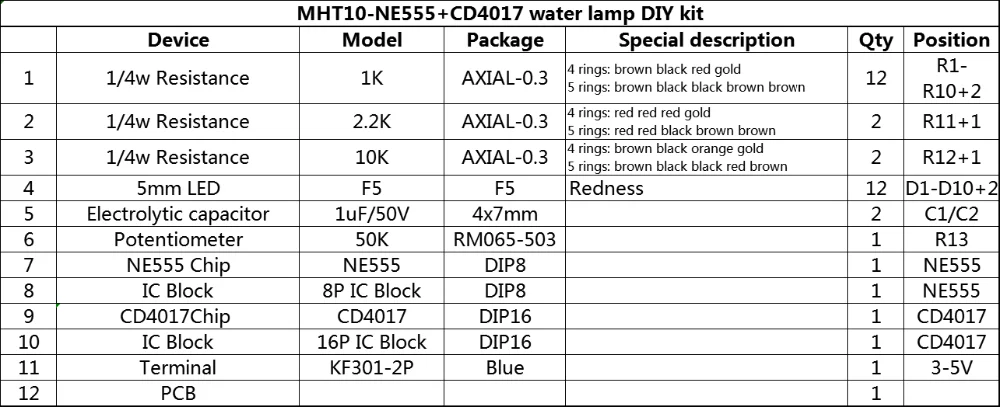

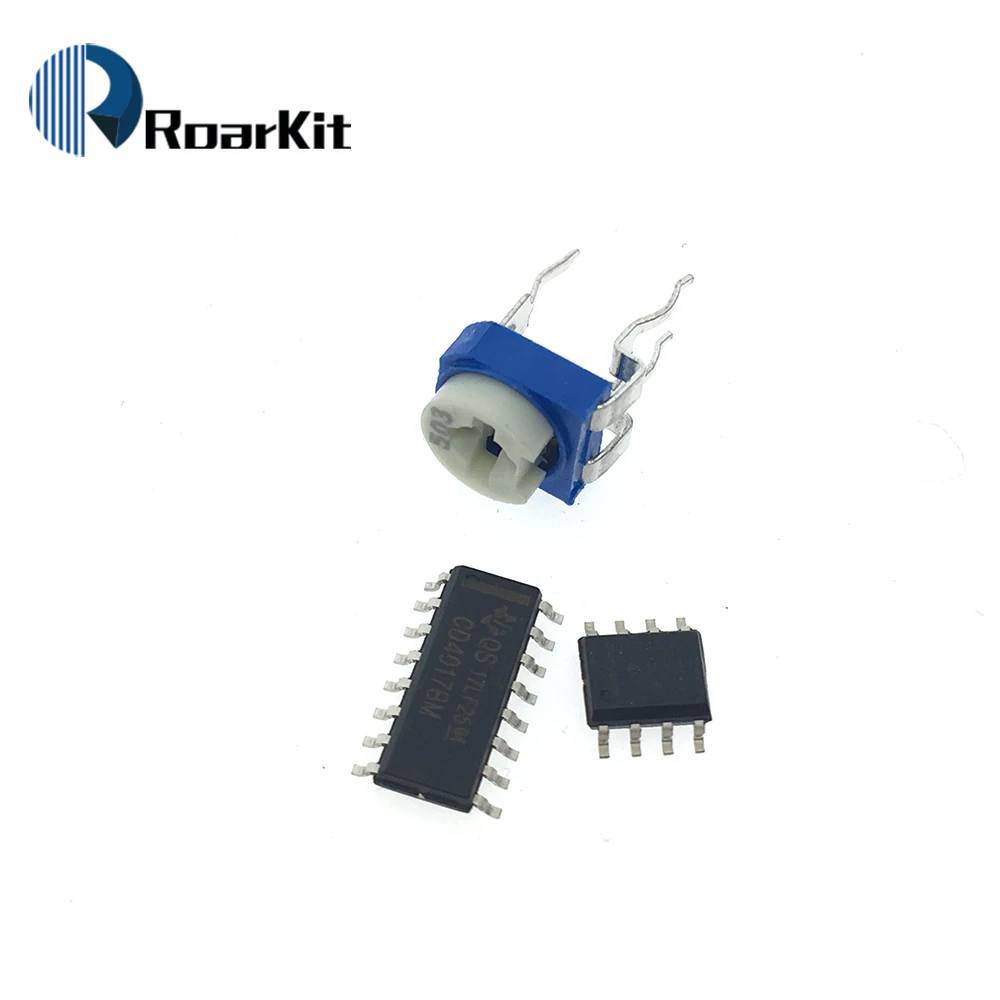

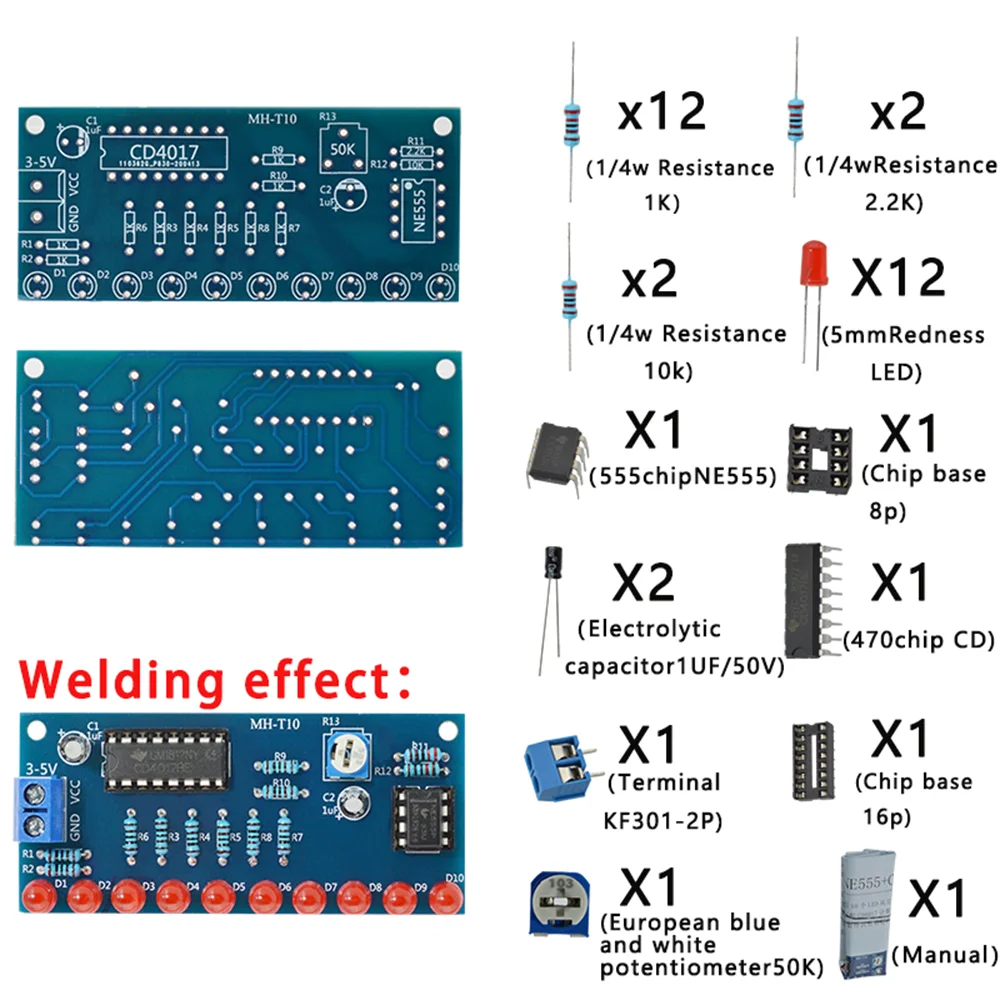

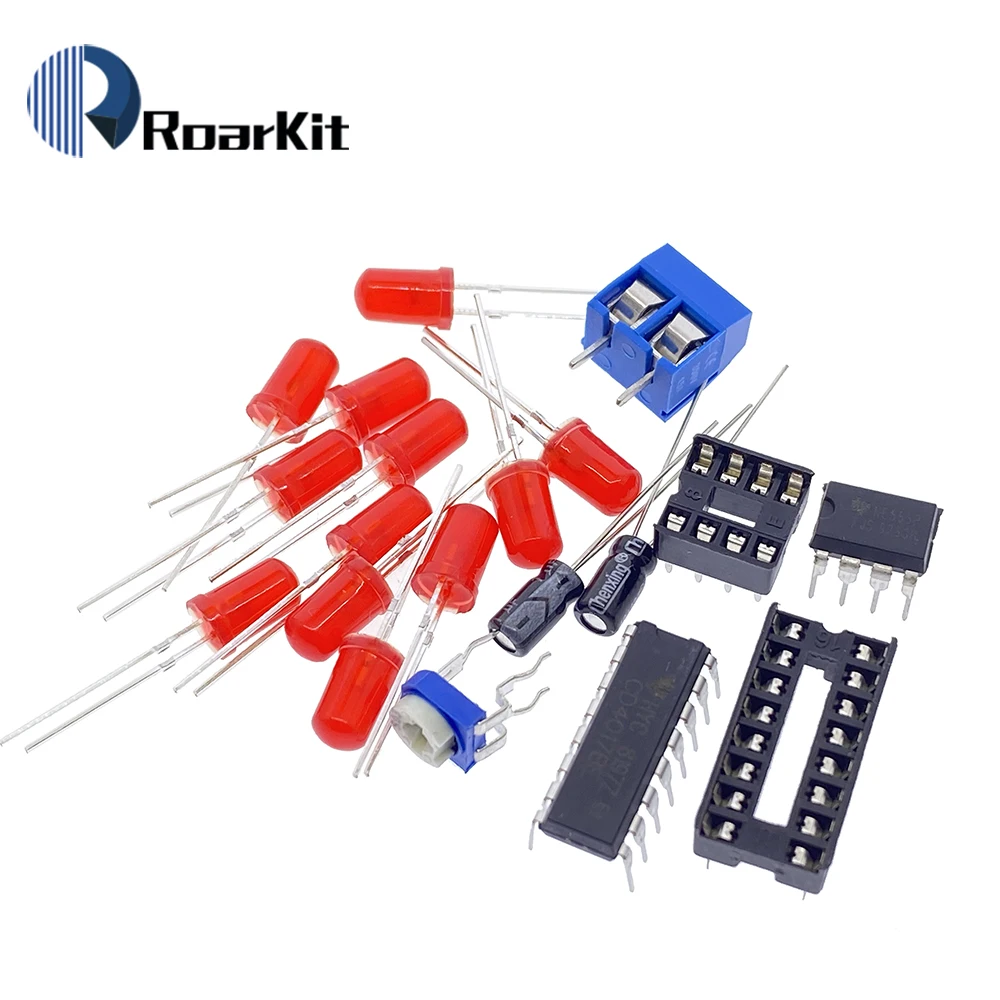

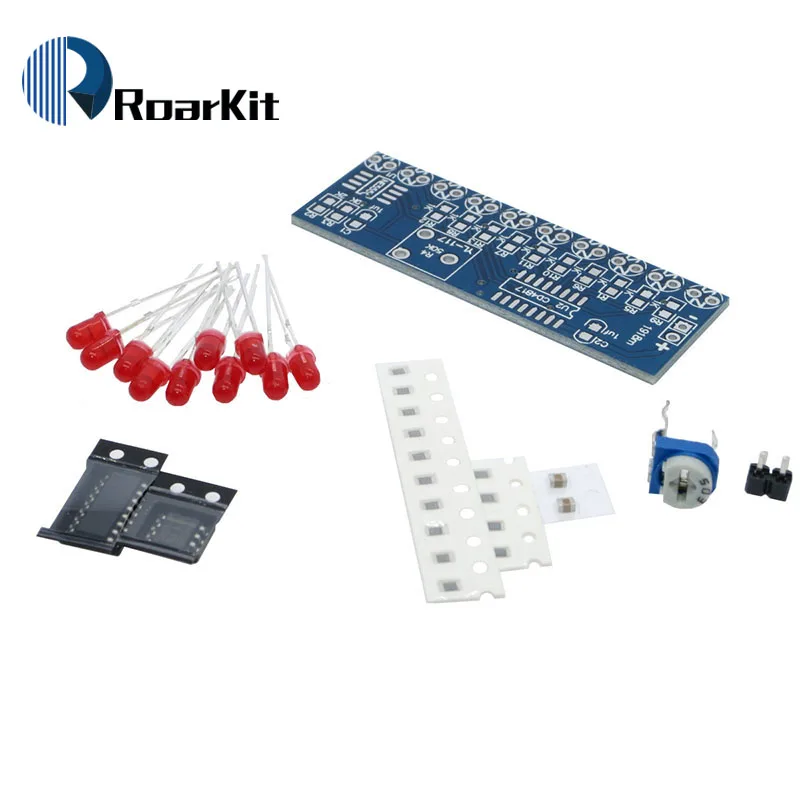

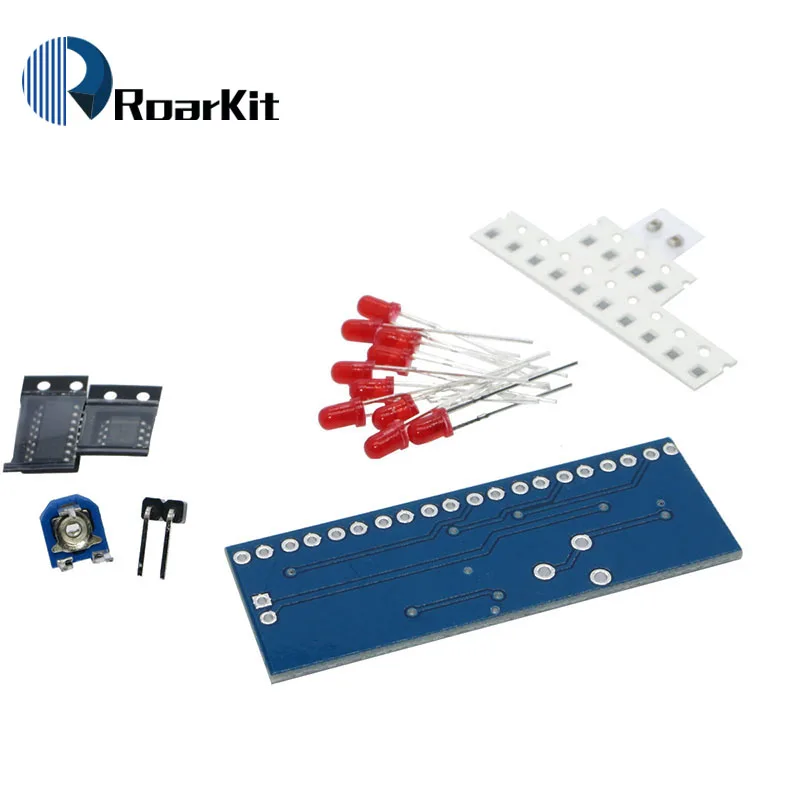

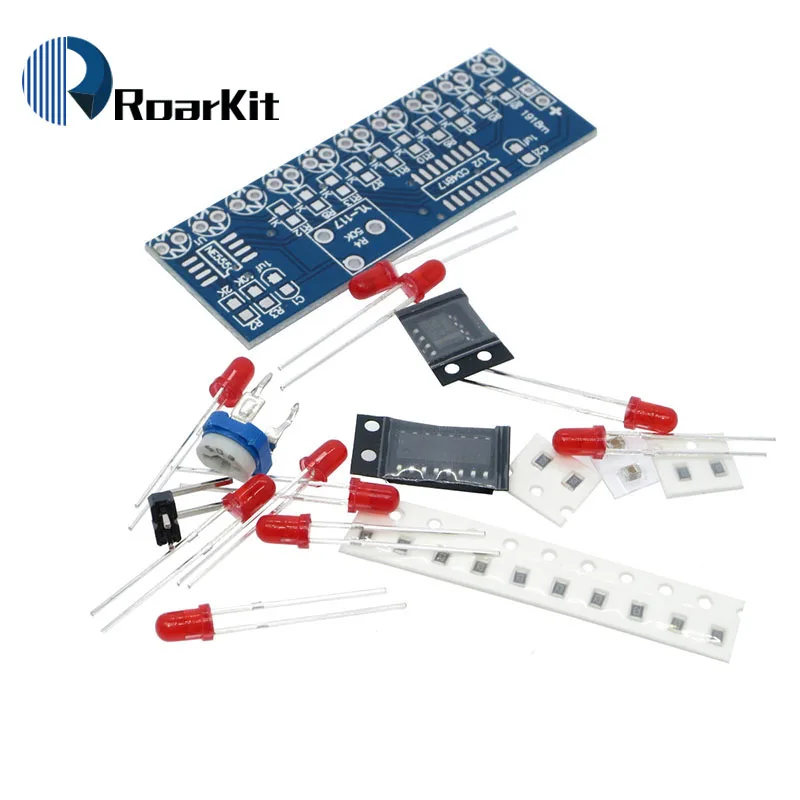

Составные части напылением Упаковочный лист:
Элементы имя Количество
Печатная плата 1
Американская классификация проводов 2р ИЗОГНУТЫЙ ШТИФТ-1 шт.
1 мкФ конденсатор с алюминиевой крышкой, 2
3 ммled красного цвета на каблуке 10
1K резистор 10
2,2 K резистор-1 шт.
10K резистор-1 шт.
50K белый синий потенциометр 1

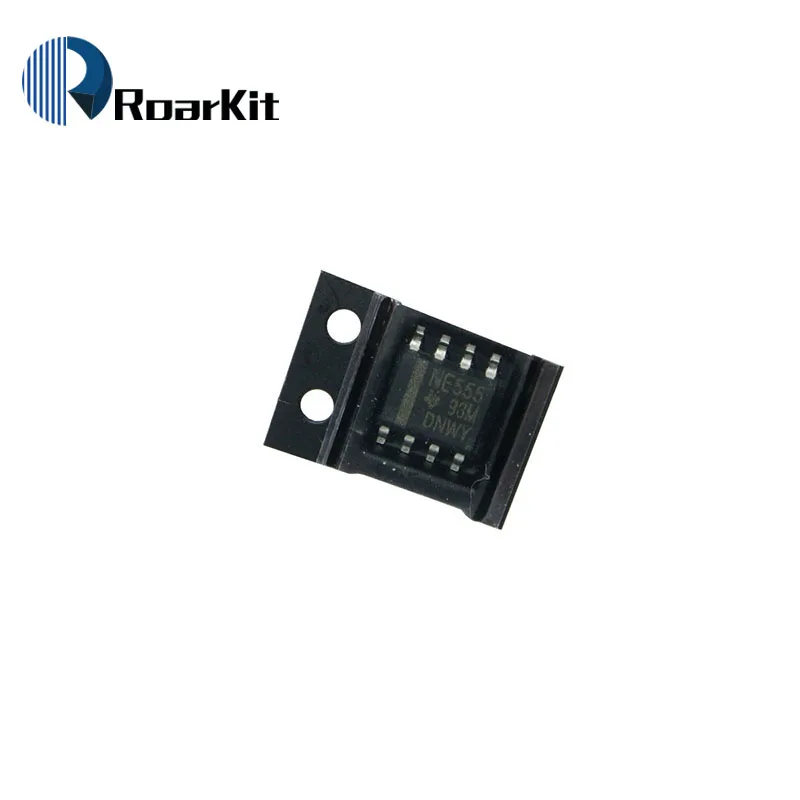

NE555-1 шт.

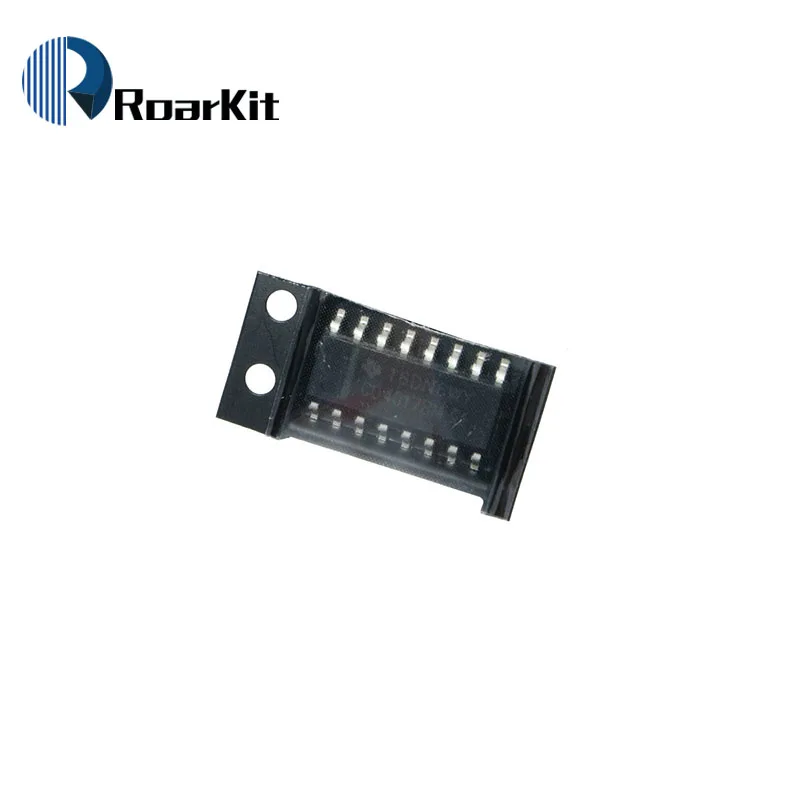

CD4017-1 шт.
Особенности:

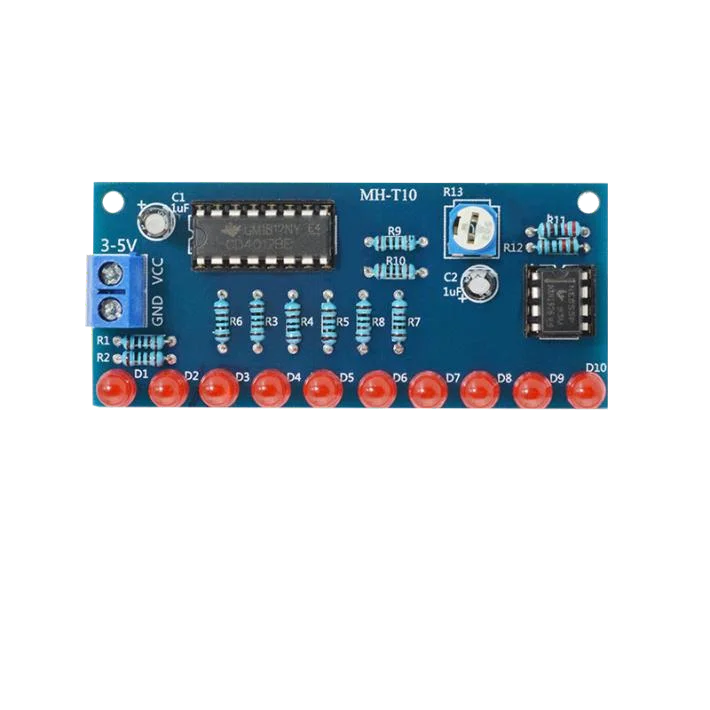

После включения питания, у нас работает 10 светодиодов будет светильник вверх последовательно слева направо, включает в себя информацию о состоянии Бег светильник s. Этот набор может отображать время NE555 и CD4017 счетные функции интуитивно. Это стартовый набор для обучения таймеров, счетчиков, частотных разделителей и контроллеров фонарей. В то же время комплект имеет хорошие эффекты, очень интересный и практичный, а также является предпочтительным материалом для начинающих.
Параметры:
Напряжение питания: 3 В постоянного тока-5 В
Размеры: 7,3*3,2 см

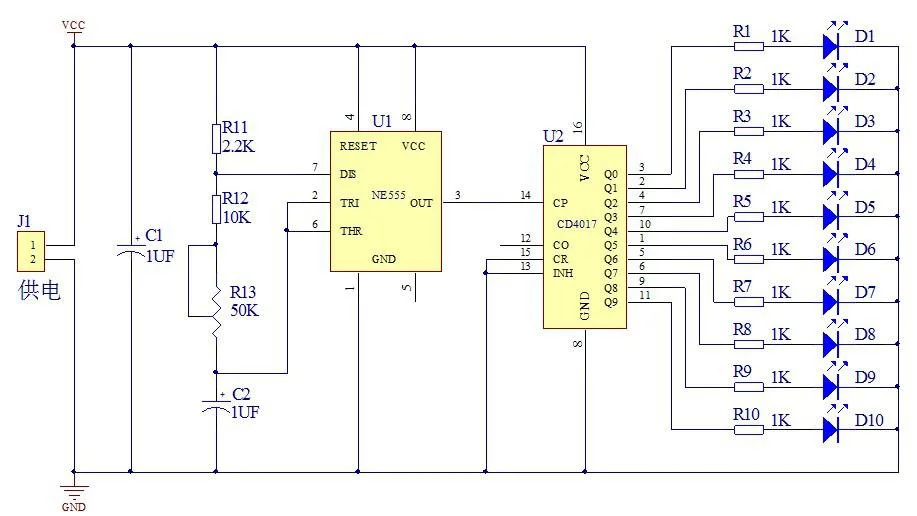

Схема принцип работы:
Этот комплект в основном состоит из схемы генерации часов и десятичной контурной схемы. Это самовозбуждаемый мультивибратор с NE555 в качестве ядра. Источник питания заряжает конденсатор C2 через R11, R12 и R13. Когда C2 только начинает заряжать, pin 2 NE555 все еще находится на низком уровне, поэтому выходной pin 3 высокий. Когда питание заряжается до 2/3 напряжения источника питания до C2 через R11, R12, R13, уровень выходного штыря 3 меняется от высокого до низкого, И внутренняя разрядная трубка NE555 включается, конденсатор C2 разряжается через R13, R12, NE555 pin 7 до тех пор, пока напряжение через C2 не будет ниже 1/3 напряжения источника питания, NE555 pin 3 уровня снова меняется от низкого до высокого. C2 заряжается снова, этот цикл формирует колебание. Время зарядки: 0,695 (R11 + R12 + R13)C2, время разрядки: 0,695 (R13 + R12)C2. Регулировка R13 может контролировать выходную частоту осциллятора. Сигнал колебания часов NE555 постоянно добавляется к pin 14 CD4017. 10 светодиодов подключены к 10 выходным клеммам CD4017. Когда 10 выходных терминалов CD4017 генерируют высокие уровни в свою очередь под действием часового сигнала, D1--D10 будет гореть в свою очередь, чтобы создать эффект водной лампы. Регулировки R13 для регулировки скорости потока Светодиодный свет.
Схема принцип работы:
Спецификации:
Посылка включает в себя:
1 *Светодиодный светильник DIY Kit
Общие проблемы:
1. Позаботьтесь, чтобы избежать неправильной сварки положительных и отрицательных полюсов светодиодный, и Длинная нога является положительным полюсом.
2. Позаботьтесь, чтобы избежать неправильной сварки положительных и отрицательных электродов электролитического конденсатора, и Длинная нога является положительным электродом.
3. Позаботьтесь, чтобы не вставлять чип в противоположном направлении. Зазубрина чипа и базовая зазубрина должны быть в том же направлении, что и зазубрина на доске.
4. Позаботьтесь, чтобы избежать неправильного подключения положительных и отрицательных полюсов источника питания. Правильный метод подключения заключается в подключении VCC к положительному полюсу, GND к отрицательному полюсу и подаче напряжения постоянного тока 3-5 В.
Обратите внимание, чтобы проверить сварку для короткого замыкания и виртуальной сварки.
