Плата осветителя Waveshare STM32 совместимая с фотоэлементами XNUCLEO F411RE + V2 плата



Описание



XNUCLEO-F411RE комплект разработки, поставляется с расширительным экраном IO и различными датчиками Обзор

Этот комплект включает в себя:

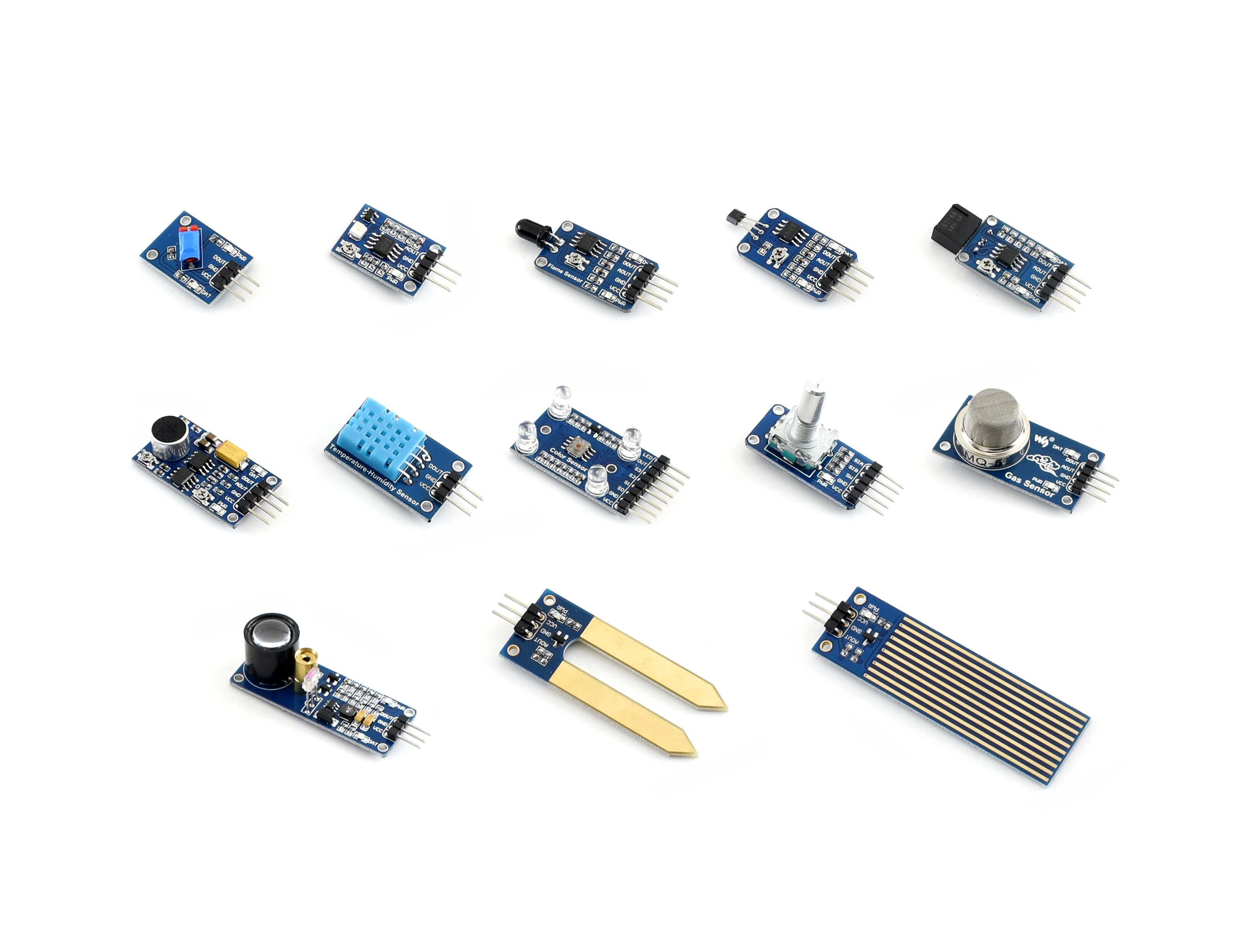

XNUCLEO-F411RE(STM32 плата разработки, поддерживает Arduino, совместим с NUCLEO-F411RE) Расширительный Щит IO(Обеспечивает интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Набор датчиков(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.) Особенности XNUCLEO-F411RE Совместим с NUCLEO-F411RE, встроенный Cortex-M4 микроконтроллер STM32F411RET6 Поддержка подключения Arduino, простое подключение к различным экранам Arduino и доступ к массивным ресурсам Arduino Заголовки ST Morpho обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддержка mbed, создание прототипа быстро с помощью mbed SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения Поставляется с разделенным модулем ST-LINK/V2



Преимущества Сравнить XNUCLEO Ядро Примечания Совместимость с Arduino UNO, Leonardo UNO XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo Интерфейс Arduino ICSP Да Нет ICSP требуется для определенных видов щитов Подключение USB Да Нет Разъем USB NUCLEO предназначен только для отладки, не доступен для подключения USB Usb-разъем Микро-usb Мини USB Micro USB является передовым стандартом USB Знак заголовков Morpho Большинство Нет Теперь вы можете проверить отметку PCB вместо таблицы данных Общие интерфейсы подключаются через Джемперы Резисторы 0Ω Перемычки гораздо проще в использовании, не нужно паять UART отладка Доступна во время отладки в цепи Не доступен во время отладки в цепи Функциональный чип NUCLEO integrated ST-LINK/V2 может моделироваться как последовательный порт, однако он недоступен во время отладки в цепи, в то время как XNUCLEO оснащен автономным USB для UART чипом. Кристалл 8 МГц Да Нет Таймер более точный при использовании внешнего кристалла 8 МГц Кристалл 32,768 кГц Да Нет Требуется для RTC Usb-предохранитель Да (500 мА) Нет Интерфейс USB компьютера может быть поврежден без предохранителя Светодиоды 4 1 Чем больше светодиодов, тем легче отслеживать состояние работы программы Индикатор UART Да Нет Теперь доступна передача данных Вход постоянного тока Да Нет Удобство Положение кнопки Близко к кромке PCB Близко к разъему Arduino Кнопка не будет неприкасаема при подключении к Arduino shield, если она была близка к кромке PCB ST-LINK Раздельный Интегрированный ST-LINK можно использовать где угодно Поставляется с usb-кабелем Да Нет



Что на XNUCLEO-F411RE

STM32F411RET6
Ядро: ARM® 32-бит Cortex™-M4 Рабочая частота: 100 МГц Рабочее напряжение: 1,7 V-3,6 V Посылка: LQFP64 Память: 512kB Flash, 128kB SRAM Интерфейсы: 1 SDIO, USB 2,0-1 шт. FS, 5 x SPI или 5 x I2S, 3 x USART, 3 x I2C AD/DA : 1 x AD (12 бит, 16 каналов) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:Конвертер USB в UART Разъем Arduino:Для подключения щитов Arduino Интерфейс ICSP:Arduino ICSP USB для UART: Для отладки Usb-разъем: Интерфейс связи USB SWD интерфейс:Для программирования и отладки ST Морфо заголовки:Доступ к VCC, GND и всем I/Os, легкий для расширения 6-12 В DC вход Кнопка пользователя Кнопка сброса Индикатор питания Пользовательский светодиодный 500 мА Быстрый Самовосстанавливающийся Предохранитель Серийный порт Rx/Tx индикатор Кристалл 8 МГц Кристалл 32,768 кГц Джемпер ADC/I2C
Короткий A и B : Arduino A4, A5 используется в качестве I2C Короткий B и C : Arduino A4, A5 используется в качестве ADC Джемпер UART MCU тестовая Перемычка тока:Для испытаний на низкую мощность Перемычка для выбора мощности
Короткий 5 В и 5 В: питание от USB подключения Короткий 5 В и 5 В: питание от внешнего источника питания Usb-включения, джемпер
Короткий Джемпер для включения Откройте перемычку, чтобы отключить Перемычка кнопки пользователя
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Пользовательский светодиодный джемпер
Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки XNUCLEO-F411RE расширительные заголовки



XNUCLEO-F411RE размеры

Ресурсы для развития

Вики:Www.wav eshare.com/wiki/XNUCLEO-F411RE

XNUCLEO-F411RE фотографии
XNUCLEO-F411RE STM32 Совет по развитию
XNUCLEO-F411RE STM32 Совет по развитию

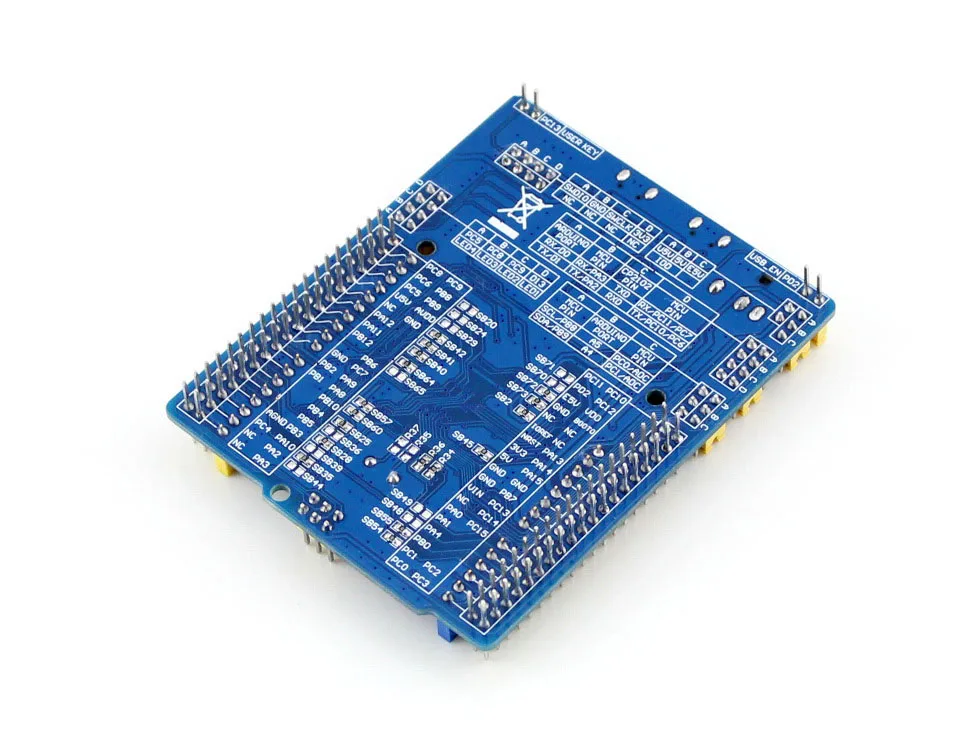

XNUCLEO-F411RE STM32 Совет по развитию (вид сзади)
Подключение с ST-LINK/V2 (mini) IO расширительный щит и датчики

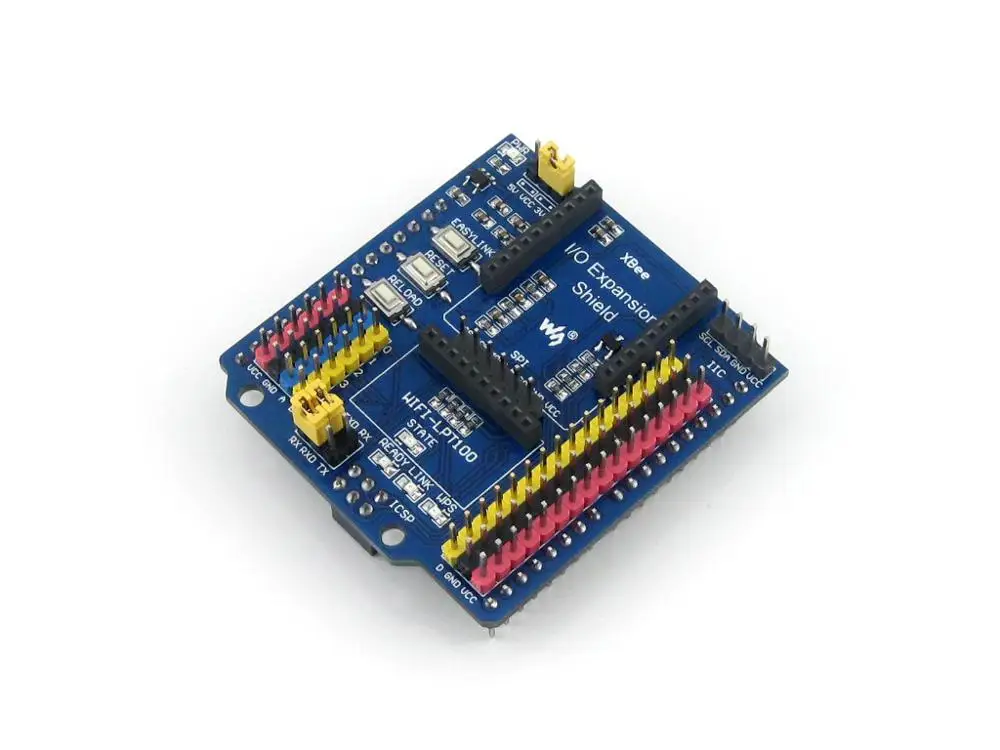

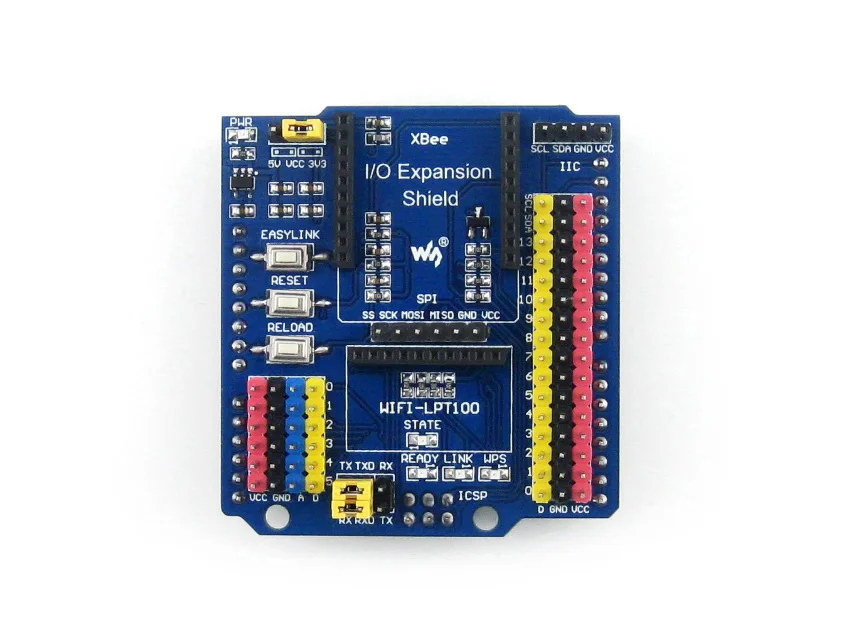

Расширительный Щит IO

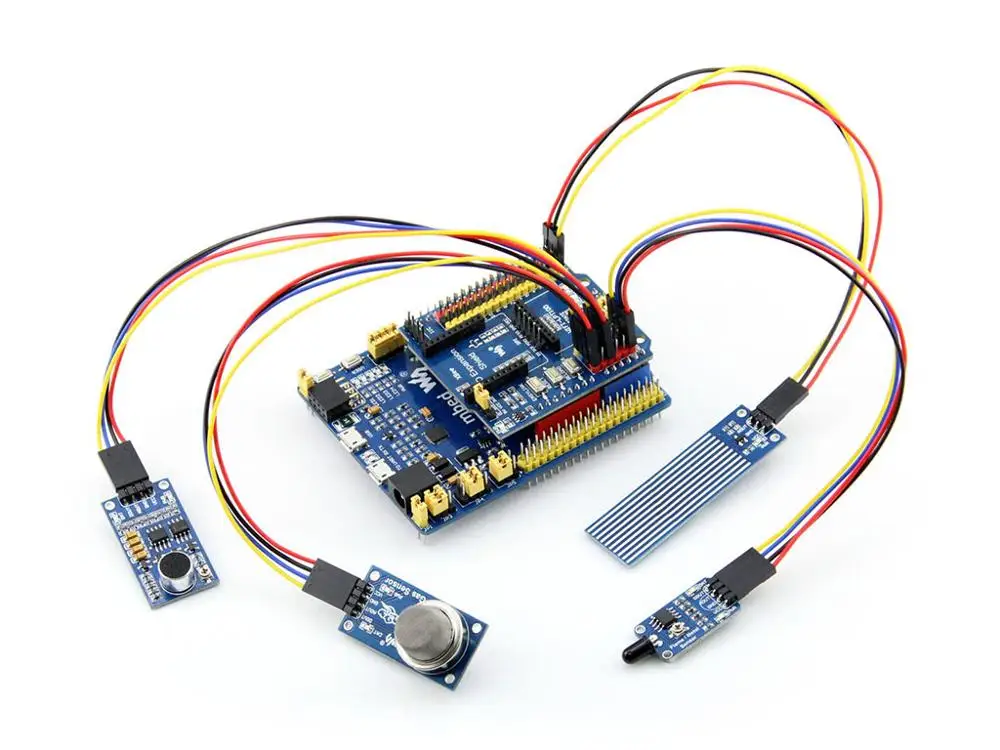

Подключение с датчиками





Посылка



Вес:0,25 кг

XNUCLEO-F411RE x 1 ST-LINK/V2 (mini) x 1 Разъем USB типа A для Micro B кабель x 1 Штепсельная Вилка USB типа A для штепсельного разъема x 1 Расширительный Щит IO × 1 Набор датчиков × 1 1. 2. 3. 4. 5 6
