Модуль электронной бумаги Waveshare 4 3 дюйма ЖК дисплей с электронными чернилами



Описание

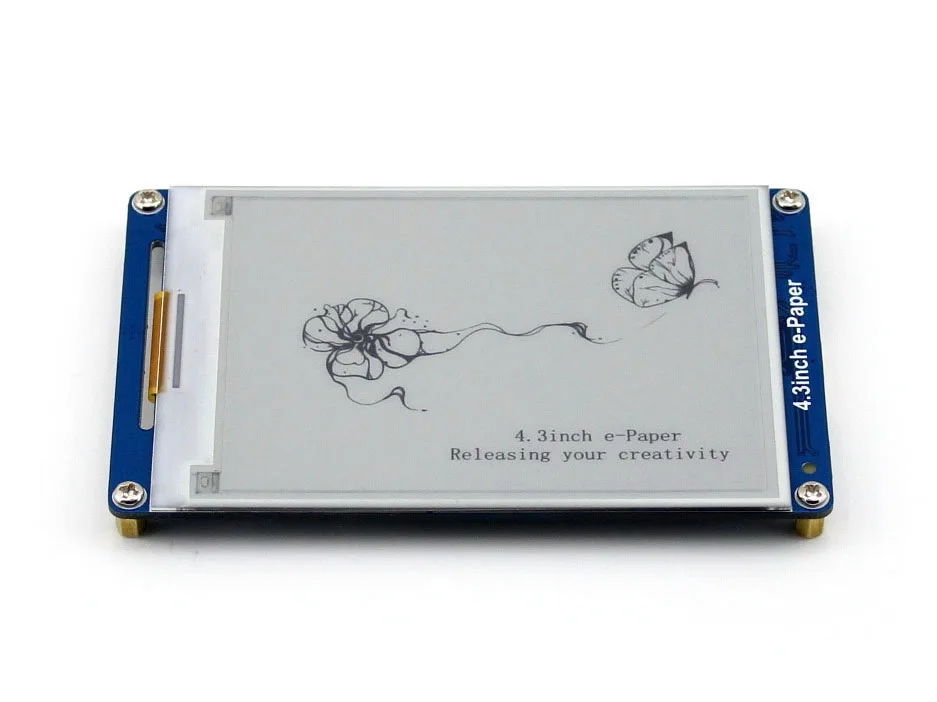

800x600, 4,3-дюймовый серийный интерфейс электронный бумажный дисплей Обзор

Это серийный интерфейс E-Ink display module, 4,3 дюйма, разрешение 800 × 600, со встроенными библиотеками шрифта, сверхнизкое энергопотребление.

Вам не нужно знать ничего о сложных основных деталях электронной бумаги, а также о конкретных алгоритмах Отображения графики, текста и изображений. Все, что нужно, это серийный интерфейс, и все это имеет значение, это ваше творчество.

Особенности Простота в использовании, отображает любое содержимое через один последовательный интерфейс, включая геометрическую графику, текст и изображения Встроенный шрифт библиотеки, поддерживает 32, 48 и 64 матрицы ГБК китайские шрифты и английские шрифты Встроенный 128 МБ NandFlash, позволяет хранить данные о шрифте/изображении либо во внешней tf-карте, либо во внутренней NandFlash 4 серых уровня отображения, разрешение 800 × 600 Регулируемый последовательный интерфейс скорости передачи данных, 115200 по умолчанию при включении Питание от 3,3 В до 5 В, Совместимость с логическим уровнем Ультра низкое энергопотребление, Ток сна ниже 5 мА Поставляется с программным обеспечением хост-компьютера, Управляйте им непосредственно на вашем компьютере Применение Электронная книга Торговый центр POS Ценовая этикетка Промышленный инструмент Определения контактов VCC: 3,3 В ~ 5,5 В GND: GND Выход: серийные данные DIN: серийные данные WAKE_UP: внешний режим пробуждения RST: внешний сброс

Ограниченная аппаратной обработкой, обычно занимает 1. 5S для обновления каждого кадра изображения, поэтому эта электронная бумага не способна воспроизводить анимацию.

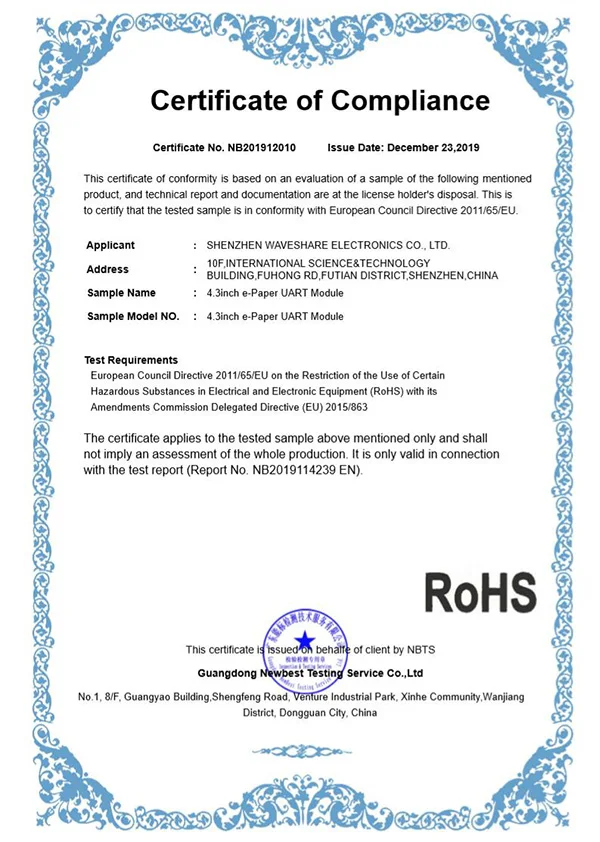

Внешние размеры Сертификат

Ресурсы для развития

Вики:Www.wav

Руководство по выбору Номер детали Цвета Серые весы Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление PI заголовок1 Интерфейс 1,54 дюймовый модуль электронной бумаги Черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 2 И radic; × SPI 1,54 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 200 × 200 27,60 × 27,60 48,0 × 33,0 8 × × SPI 1,54 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 152 × 152 27,51 × 27,51 48,0 × 33,0 27 × × SPI 2,13 дюймовый e-Paper HAT Черный, белый 2 250 × 122 48,55 × 23,71 65,0 × 30,2 2 И radic; И radic; SPI 2,13 дюймовый e-Paper HAT (B) Красный, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 212 × 104 48,55 × 23,71 65,0 × 30,2 15 × И radic; SPI 2,13 дюймовый e-Paper HAT (D) Черный, белый 2 212 × 104 48,55 × 23,71 59,2 × 29,2 2 И radic; И radic; SPI 2,7 дюймовый e-Paper HAT Черный, белый 4 264 × 176 57,29 × 38,19 85,0 × 56,0 6 × И radic; SPI 2,7 дюймовый e-Paper HAT (B) Красный, черный, белый 2 264 × 176 57,29 × 38,19 85,0 × 56,0 15 × И radic; SPI 2,9 дюймовый модуль электронной бумаги Черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 2 И radic; × SPI 2,9 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 296 × 128 66,89 × 29,05 89,5 × 38,0 15 × × SPI 2,9 дюйма e-Paper HAT (D) Черный, белый 2 296 × 128 66,90 × 29,06 79,0 × 36,7 2 И radic; И radic; SPI 4,2-дюймовый модуль электронной бумаги Черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 4 × × SPI 4,2-дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,2-дюймовый электронный бумажный модуль (C) Желтый, черный, белый 2 400 × 300 84,80 × 63,60 103,0 × 78,5 15 × × SPI 4,3-дюймовый модуль электронной бумаги UART Черный, белый 4 800 × 600 88,00 × 66,00 118,0 × 75,0 1,5 × × UART 5,83 дюймовый e-Paper HAT Черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 3,5 × И radic; SPI 5,83 дюймовый e-Paper HAT (B) Красный, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 14 × И radic; SPI 5,83 дюймовый e-Paper HAT (C) Желтый, черный, белый 2 600 × 448 118,8 × 88,26 125,4 × 99,5 26 × И radic; SPI 6-дюймовая электронная бумажная шляпа Черный, белый 16 800 × 600 122,4 × 90,6 138,4 × 101,8 <1 И radic; И radic; USB/SPI/
I80/I2C 7,5-дюймовая электронная бумажная шляпа Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,5-дюймовая электронная бумажная шляпа (C) Желтый, черный, белый 2 640 × 384 163,20 × 97,92 170,2 × 111,2 16 × И radic; SPI 7,8 дюйма e-Paper HAT Черный, белый 16 1872 × 1404 158,18 × 118,64 173,8 × 127,6 <1 И radic; И radic; USB/SPI/
I80/I2C 9,7-дюймовый e-Paper HAT Черный, белый 16 1200 × 825 202,8 × 139,43 218,8 × 156,4 <1 И radic; И radic; USB/SPI/
I80/I2C 10,3 дюйма e-Paper HAT (D) Черный, белый 16 1872 × 1404 209,66 × 157,25 227,7 × 165,8 <1 И radic; И radic; USB/SPI/
I80/I2C 12,48 дюймовый модуль электронной бумаги Черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <8 × И radic; SPI 12,48 дюймовый электронный бумажный модуль (B) Красный, черный, белый 2 1304 × 984 252,98 × 190,90 280,0 × 229,5 <16 × И radic; SPI Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат





Содержимое упаковки

Вес:0,062 кг

1. 4,3-дюймовый электронный бумажный UART модуль x1 2. XH2.54 6-контактный кабель × 1
