Модуль отслеживания датчика тcrt5000 инфракрасный отражающий фотоэлектрический

Модуль отслеживания датчика тcrt5000 инфракрасный отражающий фотоэлектрический

Описание

1 датчик принимает TR5000, высокая чувствительность

2 чувствительности Регулируемый цифровой потенциометр для регулировки (синий)

3 модуля могут индукционный блок от 0 до 3 см

4-5 в рабочее напряжение 3,3 В

5 А выход формирует выходное аналоговое напряжение (от 0 до 5 В)

B выход цифрового переключателя (0 и 1)

6 имеет фиксированное отверстие болта, работа установки

Семь небольших печатных плат размер: 3,5 см * 1,5 см

8 индикатор питания (красный) и цифровой переключатель выходной индикатор (зеленый)

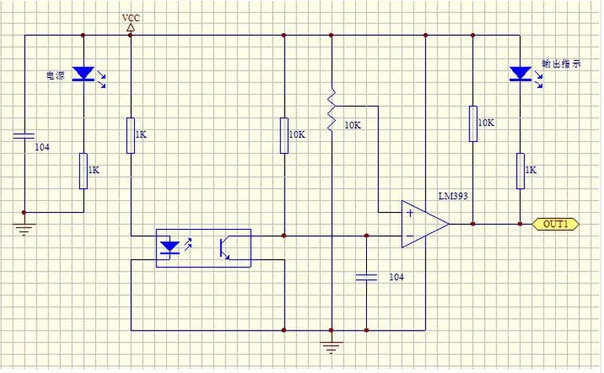

9 компаратор использует чипы LM393, стабильность работы

Три небольших пластины интерфейс спецификации провода (4)

1 VCC внешний 3,3 В до 5 В

2 GND внешний GND

3. Небольшой цифровой выходной интерфейс (0 и 1)

4 небольшой аналоговый выходной интерфейс (от 0 до 5 В)

Четыре инструкции

Модуль может быть 1 2 интеллектуальных трассировки автомобиля избегания препятствий, испытания материала, определение цвета

2 модуля в сияющем или держать в стороне короткое больше установленного порога высокий уровень вывода DO, когда Модуль блока короткий меньше, чем порог настройки, модуль D0 выходной низкий уровень;

3small plate digital output D0 может быть прикреплен непосредственно к микроконтроллеру, через микрокомпьютер с одним чипом для обнаружения высокого и низкого уровня, таким образом, чтобы определить, были ли запущены модули.

4 небольшой цифровой выход может непосредственно управлять нашим релейным модулем, который может быть составлен из фотоэлектрического переключателя;

5 небольших пластинчатых аналоговых выходов могут быть соединены между собой модули AO и AD, через преобразование AD, Модуль can получен и препятствия короткие.
