STM32 Nucleo плата XNUCLEO F302R8 ARM Cortex M4 Development Kit Совместимость NUCLEO + ST LINK/V2 (mini) IO расширение



STM32 Nucleo плата XNUCLEO-F302R8 ARM Cortex-M4 Development Kit Совместимость NUCLEO-F302R8 + ST-LINK/V2 (mini) + IO расширение + датчики



XNUCLEO-F302R8 комплект для разработки, поставляется с экраном расширения IO и различными датчиками

Обзор

Этот набор для разработки включает в себя:

XNUCLEO-F302R8(Макетная плата STM32, поддерживает Arduino, совместима с NUCLEO-F302R8) Модуль расширения IO(Предоставляет интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.) XNUCLEO-F302R8 Особенности Совместим с NUCLEO-F302R8, встроенный Cortex-M4 микроконтроллер STM32F302R8T6 Поддержка подключения Arduino, Простота подключения с различными щитами Arduino и доступ к массивным средствам Arduino ST morpho-коннекторы обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддерживает mbed, быстро строит прототип с помощью mbed SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library включая различные примеры программного обеспечения Поставляется с разделенным модулем ST-LINK/V2 Преимущества Сравнить XNUCLEO NUCLEO Примечания Arduino Совместимость UNO, Leonardo UNO XNUCLEO может быть настроен перемычкой на совместимость с UNO (по умолчанию) или Leonardo Arduino ICSP интерфейс Да Нет ICSP требуется для некоторых видов щитов Usb-связь Да Нет Разъем USB NUCLEO предназначен только для отладки, недоступен для подключения USB Разъем USB Микро USB Мини USB Micro USB является передовым стандартом USB Морфо заголовки mark Большинство Нет Теперь вы можете проверить знак PCB вместо таблицы данных Общие интерфейсы подключаются через Джемперы 0ом резисторы для поверхностного монтажа Перемычки гораздо удобнее в использовании, не нужно паять UART отладки Доступно во время внутренней отладки Недоступен во время внутренней отладки Функциональный чип NUCLEO integrated ST-LINK/V2 может быть смоделирован как последовательный порт, однако он недоступен во время внутренней отладки, в то время как XNUCLEO оснащен автономным чипом USB в UART. 8 МГц с украшением в виде кристаллов Да Нет Таймер более точен при использовании внешнего кристалла 8 МГц 32,768 кГц с украшением в виде кристаллов Да Нет Требуется для РТК USB предохранитель Да (500mA) Нет Usb-интерфейс компьютера может быть поврежден без предохранителя Светодиоды 4 1 Чем больше светодиодов, тем проще контролировать состояние работы программы UART индикатор Да Нет Передача данных видна сейчас Вход постоянного тока Да Нет Для вашего удобства Положение кнопки Недалеко от края PCB Близко к Arduino разъем Кнопка не будет бесконтактной при подключении с Arduino shield, если она была близка к краям печатной платы ST-LINK Раздельно Интегрированный ST-LINK можно использовать где угодно Поставляется с кабелем USB Да Нет   Что на XNUCLEO-F302R8

STM32F302R8T6

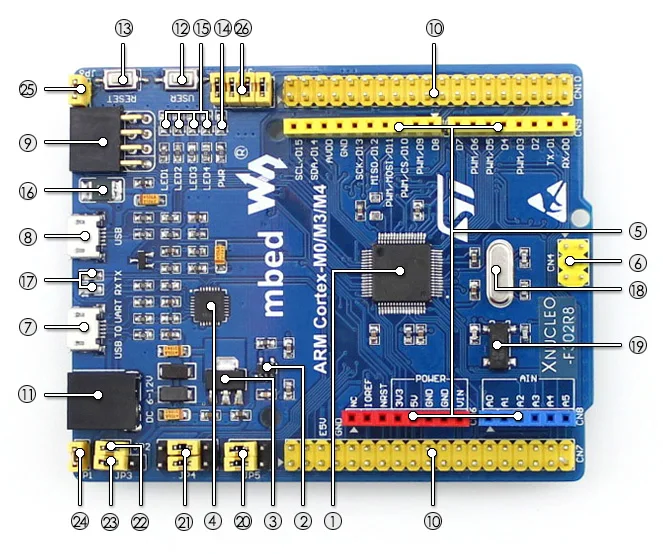

Ядро: ARM® 32-bit Cortex™-M4 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 64 КБ флэш-памяти, 16 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 3 x igc, 1 x CAN, 1 x USB AD/DA: 1 x AD (12 бит), 1 x DAC (12 бит) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:USB UART конвертер Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP USB UART: Для отладки Разъем USBИнтерфейс: USB интерфейс связи SWD интерфейс:Для программирования и отладки Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легко для расширения 6-12 В DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный Предохранитель для быстрого самовосстановления 500 мА Индикатор последовательного порта Rx/Tx 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов Джемпер ADC/iec
Короткие A и B: Arduino A4, A5 используется в качестве IEC Короткие B и C: Arduino A4, A5 используется в качестве АЦП UART Перемычка выбора MCU текущий тестовая Перемычка:Для малой мощности тесты Мощность Перемычка выбора
Короткий 5 В и U5V: питание от usb-подключения Короткие 5 В и 5 В: питание от внешнего источника питания Usb-включения, джемпер
Короткий Джемпер для включения Откройте перемычку для отключения Кнопка пользователя джемпер
Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек Пользовательский светодиодный джемпер

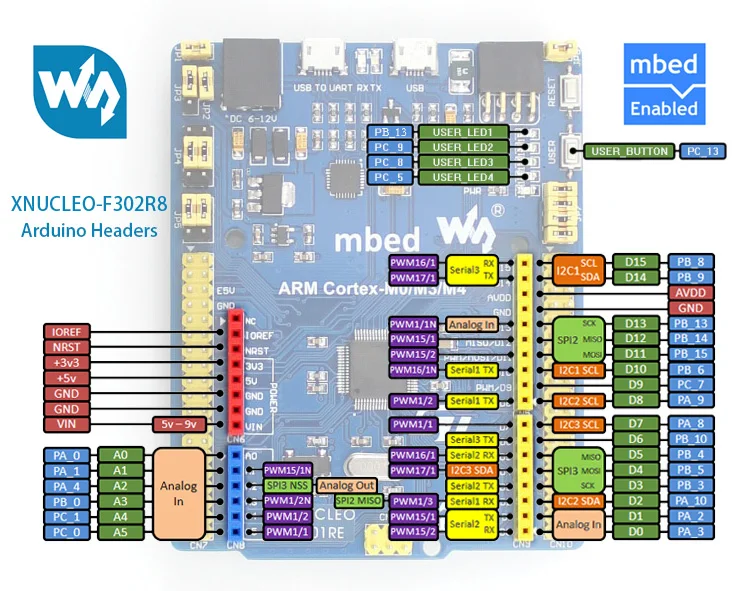

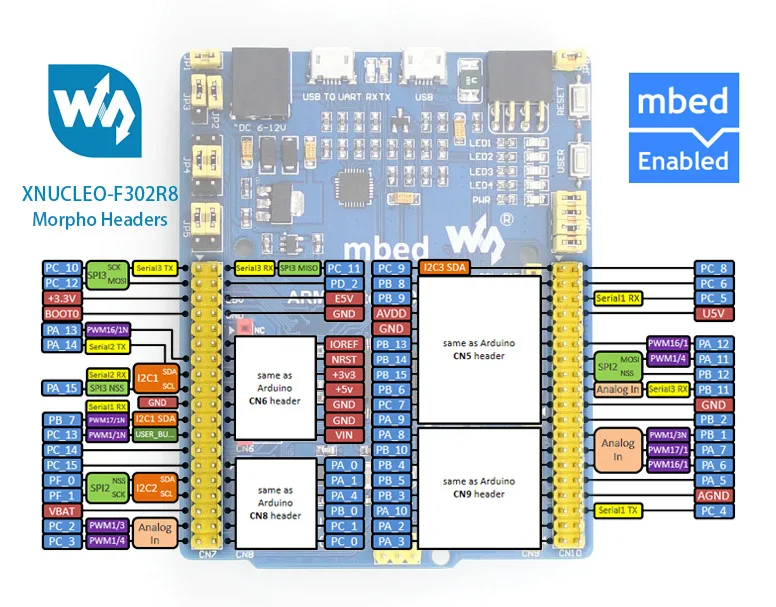

Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек XNUCLEO-F302R8 заголовки расширения

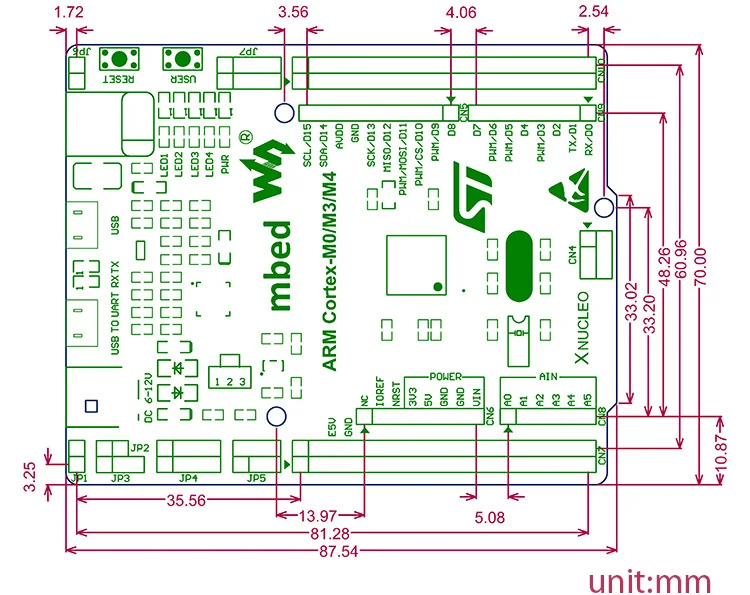

XNUCLEO-F302R8 Размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/XNUCLEO-F302R8

XNUCLEO-F302R8 фото

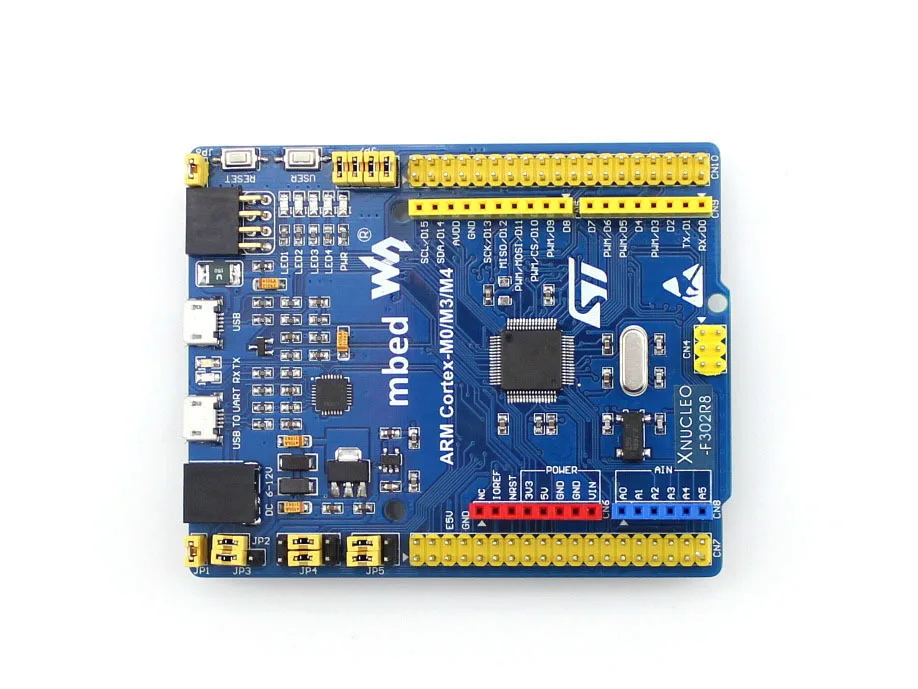

XNUCLEO-F302R8 STM32 макетная плата
XNUCLEO-F302R8 STM32 макетная плата
XNUCLEO-F302R8 STM32 макетная плата заднего вида

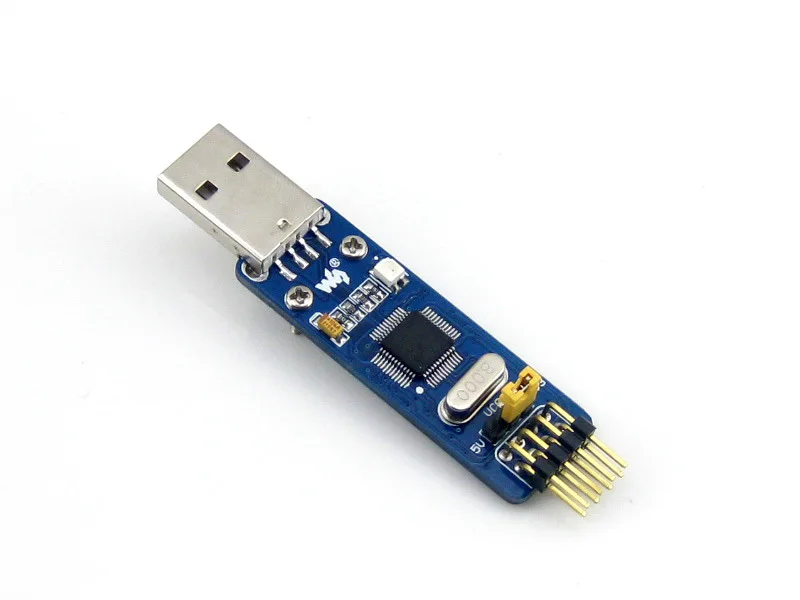

Подключение с ST-LINK/V2 (mini) IO расширительный экран и датчики

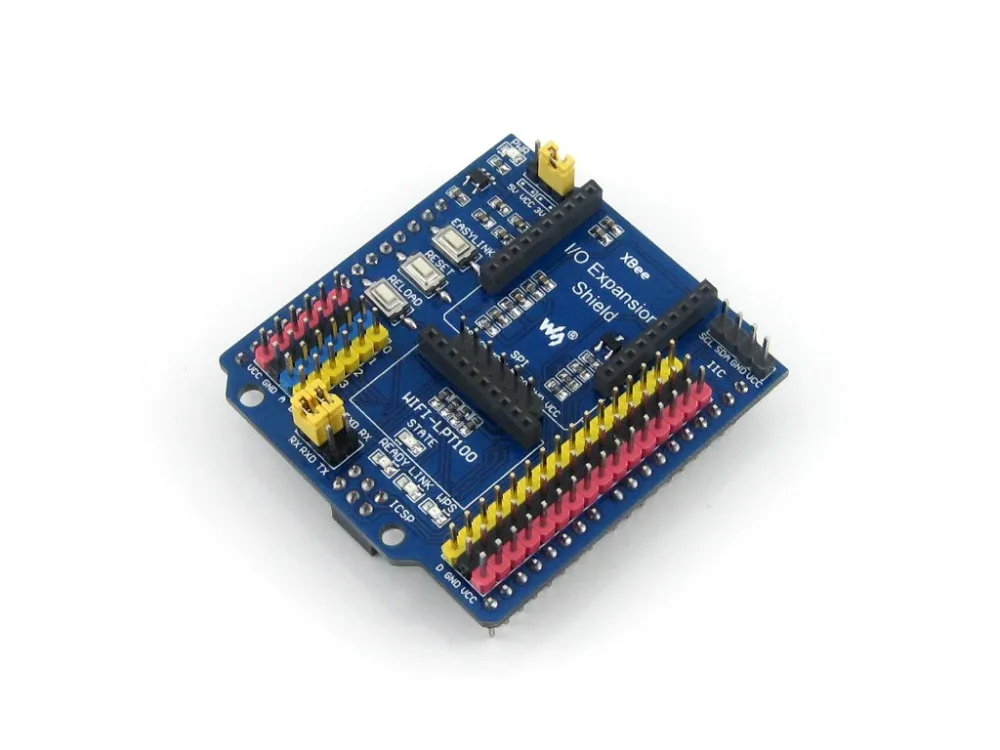

Модуль расширения IO

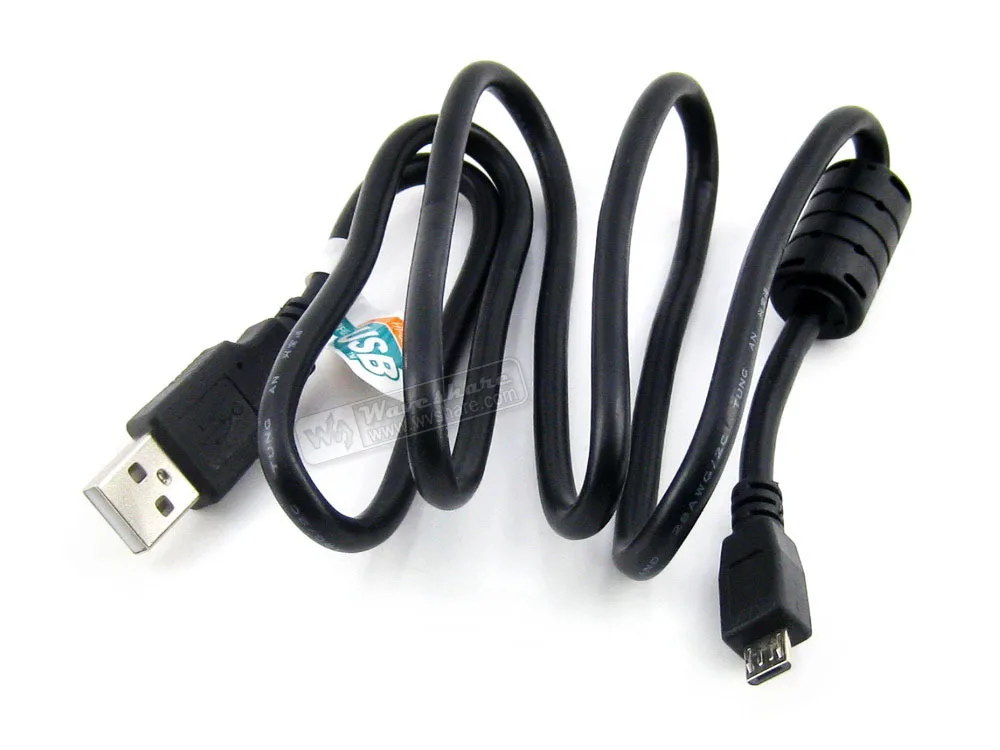

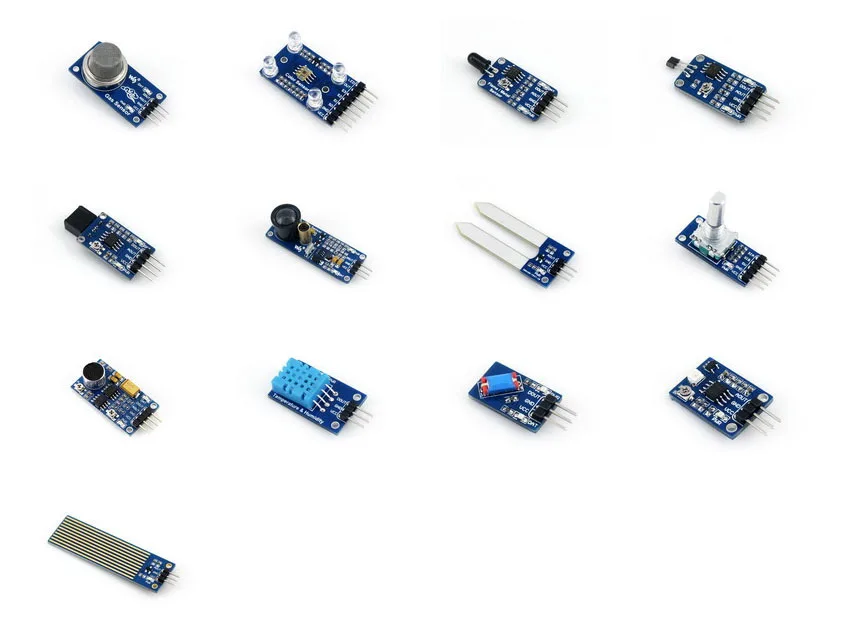

Подключения с датчиками Посылка содержит   XNUCLEO-F302R8 x 1 ST-LINK/V2 (mini) x 1 Разъем usb типа A для кабеля Micro B x 1 Разъем usb типа A к гнезду кабель x 1 IO Expansion Shield × 1 Датчики пакет × 1 шт. 1 2 3 4 5 6
