Мини ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32

Описание продукта:

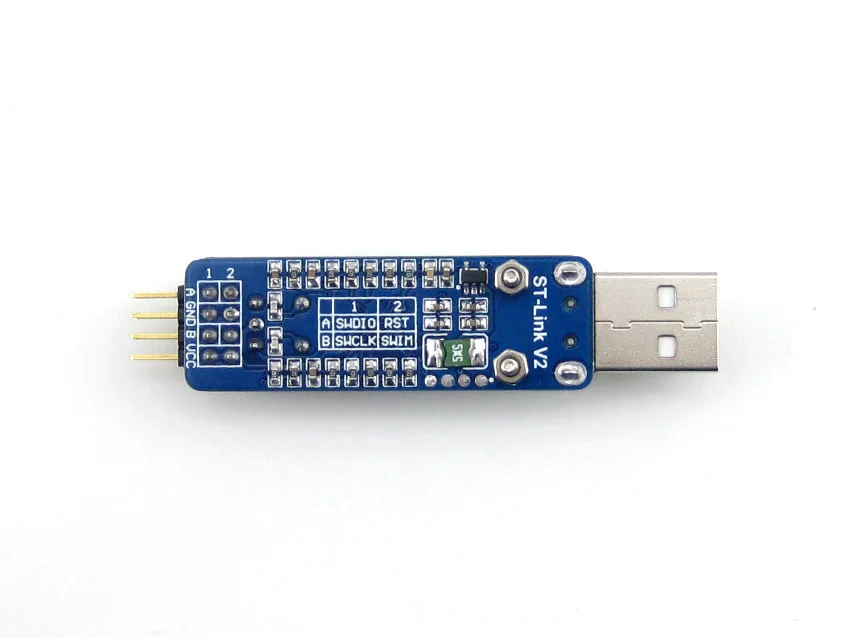

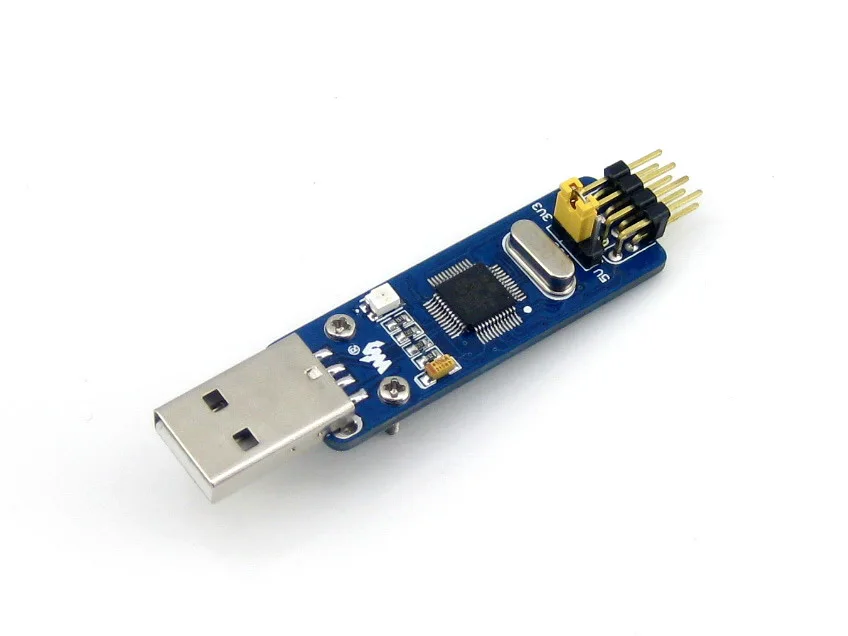

Mini ST-LINK/V2 на небольшой одной плате, очень низкая стоимость решения для in-circuit отладчика/программиста для STM8 и STM32.

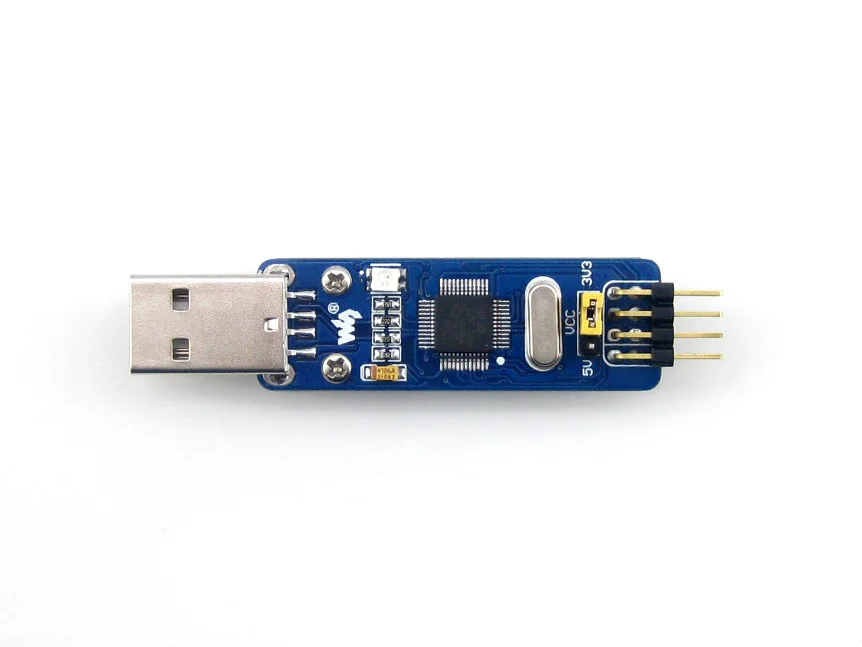

Особенности ● Встроенный предохранитель самоизвлечения 500 мА, чтобы избежать вреда от короткого замыкания ● Двойной выход напряжения тока (3,3 V/5V), отлично подходит для отладки/программирования ● Стандартный интерфейс USB для прямого подключения к ПК ● Производительность отладки/программирования Отладка: Работает на полной скорости, одношаговый, точки останова, просмотр переменных и регистров и т. Д. Программирование: Поддержка флэш-памяти, EEPROM, AFR и т. Д. USB2.0 в сочетании с интерфейсом SWIM/SWD: быстрый ответ для отладки и быстрая скорость для программирования ● Обновляемое встроенное программное обеспечение Прошивка обновляется для поддержки большего количества устройств в будущем Автоматически обновлен ● Поддержка программного обеспечения ST-LINK утилита v2.0 (или выше) STVD версии 4.2.1 (или выше ver.) STVP версия 3.2.3 (или выше ver.) IAR EWARM Revision v6.20 (или выше ver.) IAR EWSTM8 Revision v1.30 (или выше ver.) KEIL RVMDK Revision v4.21 (или выше ver.) ATOLLIC Ровная многозадаченность ● Поддерживаемые устройства Все устройства STM8 с интерфейсом для плавания Все устройства STM32 с интерфейсом SWD Фото     ST-LINK/V2 (mini) Vs ST-LINK/V2 Vs ST-LINK Сравнить ST-LINK/V2 (mini) ST-LINK/V2 ST-LINK Примечания SWD диапазон напряжения 1,65 V-3,6 V 1,65 V-3,6 V 3V-3,6 V ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM32 устройства низкого напряжения Плавать диапазон напряжения 1,65 в-5,5 В 1,65 в-5,5 В 1,65 в-5,5 В Поддерживает SWV Нет Да Нет На данный момент только STM32 поддерживает SWV, а STM8 не Интерфейсы отладки 2 2 -1 шт. ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM8/STM32 с отдельными интерфейсами Светодиодный индикатор Двухцветный СВЕТОДИОД Двухцветный СВЕТОДИОД Красный светодиод Двойной Цветной СВЕТОДИОД позволяет указывать больше статуса Предохранитель Да Нет Нет Предохранитель для избежания вреда от короткого замыкания   Соединяться с ПК

При подключении ST-LINK/V2 (mini) к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

Нажмите на ссылку для загрузки: ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

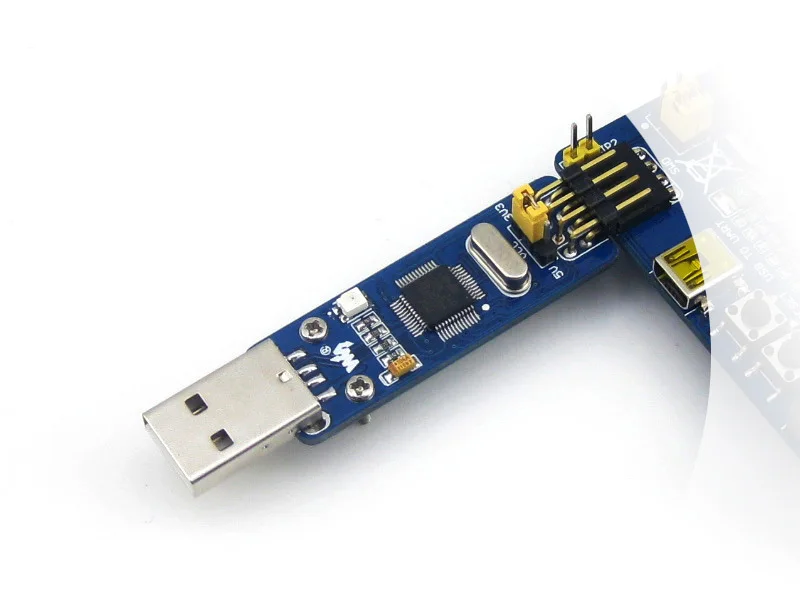

  Подключение к приложениям STM8/STM32

ST-LINK/V2 (mini) должен быть подключен к приложению STM8 через интерфейс для плавания.

Отладчик Pin-код Мишень доска Pin-код Описание продукта: VCC MCU VCC STM8 VCC Плавать MCU для плавания STM8 плавать PIN-код GND GND STM8 GND RST Сброс MCU STM8 сброс PIN

ST-LINK/V2 (mini) должен быть подключен к приложению STM32 через интерфейс SWD.

Отладчик Pin-код Мишень доска Pin-код Описание продукта: VCC MCU VCC STM32 VCC SWDIO MCU SWDIO STM32 SWD SWDIO GND GND STM32 GND SWCLK MCU SWCLK STM32 SWD SWCLK

Обратите внимание, что VCC и GND должны быть подключены правильно, чтобы избежать любого вреда для ST-LINK/V2 (mini).

  В комплект входит: 1. ST-LINK/V2 (mini) × 1 2. 4-контактный пользовательские соединительный кабель с разъемом кабеля × 1 шт. 3. Штепсельная Вилка USB типа A для штепсельного кабеля × 1
