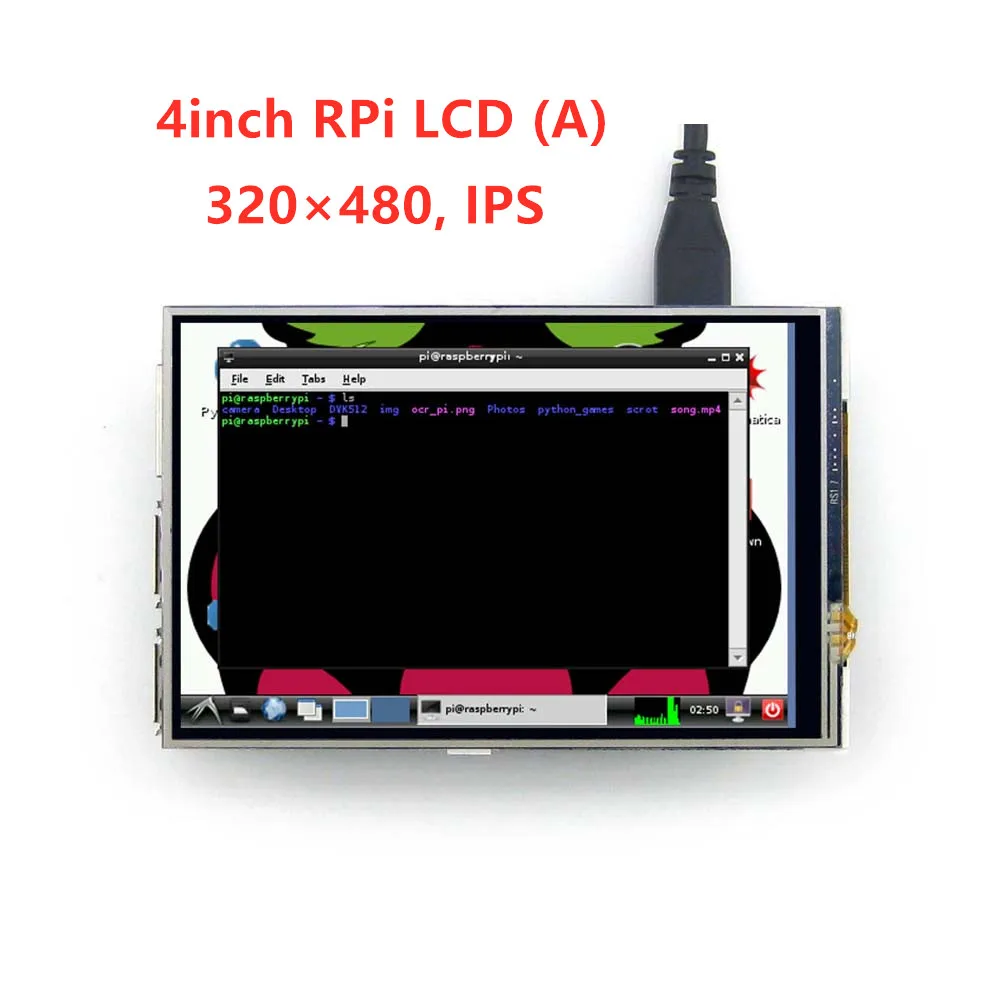

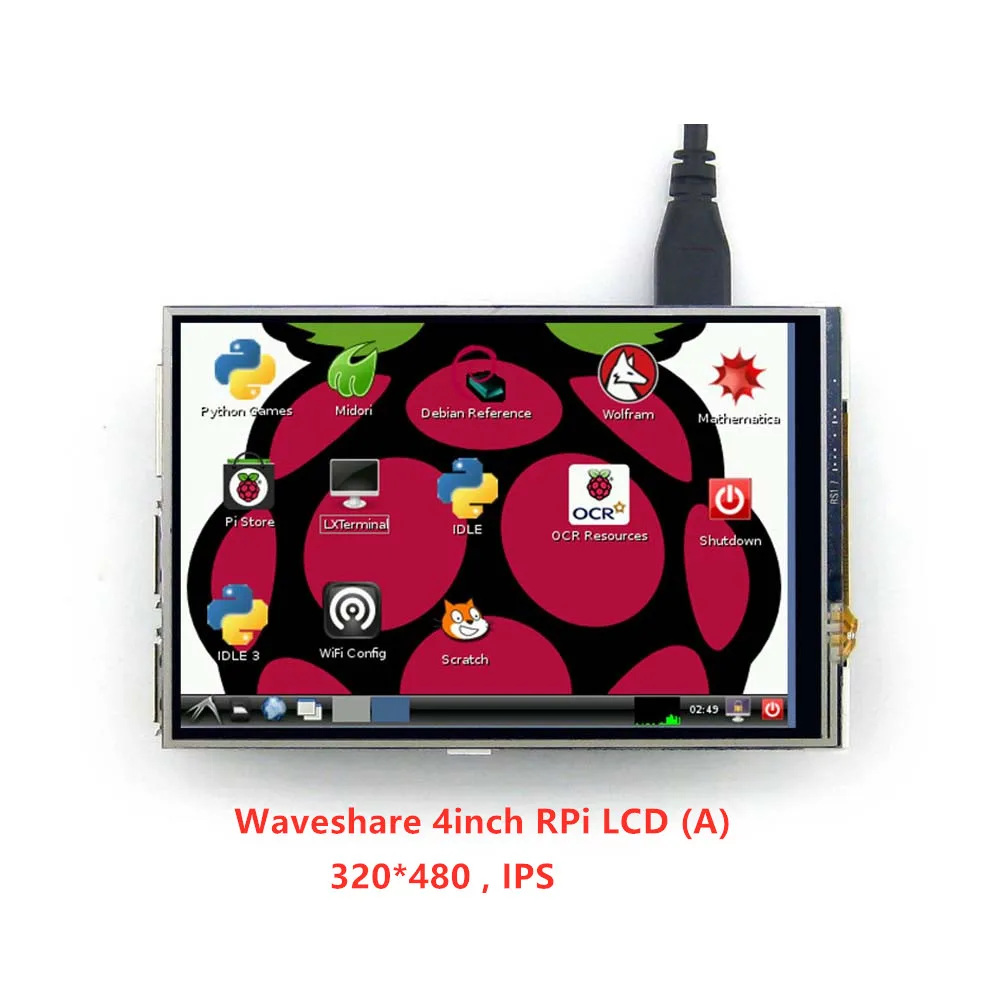

Waveshare 4-дюймовый RPi LCD (A) 320*480 TFT резистивный сенсорный экран SPI интерфейс для всех

Raspberry Pi ЖК-дисплей модуль 4 дюймов 320*480 TFT резистивный сенсорный экран SPI интерфейс для любой версии Rapsberry pi

4-дюймовый сенсорный экран TFT LCD предназначен для Raspberry Pi Особенности 480x320 Аппаратное Разрешение Резистивное сенсорное управление Поддерживает любые версии Raspberry Pi (непосредственно подключаемый) Предоставляются драйверы (работает с вашим собственным Raspbian/Ubuntu/Kali/Retropie) Поддерживает Драйвер программного обеспечения FBCP, позволяет настроить разрешение программного обеспечения и настроить двойной дисплей Технология IPS, высокое качество и идеальное отображение под очень широким углом обзора В сочетании с Raspberry Pi позволяет:

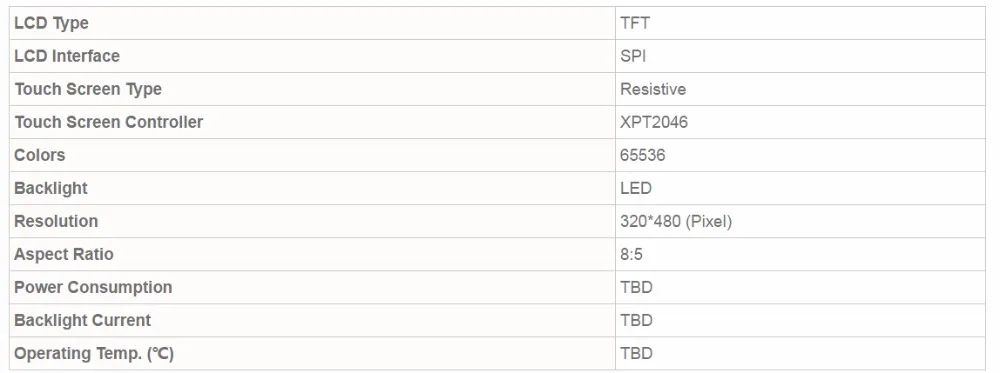

Снимайте фотографии при прикосновении (до 17 режимов работы камеры) Используйте программную клавиатуру (системное взаимодействие без клавиатуры/мыши) Ключевые параметры

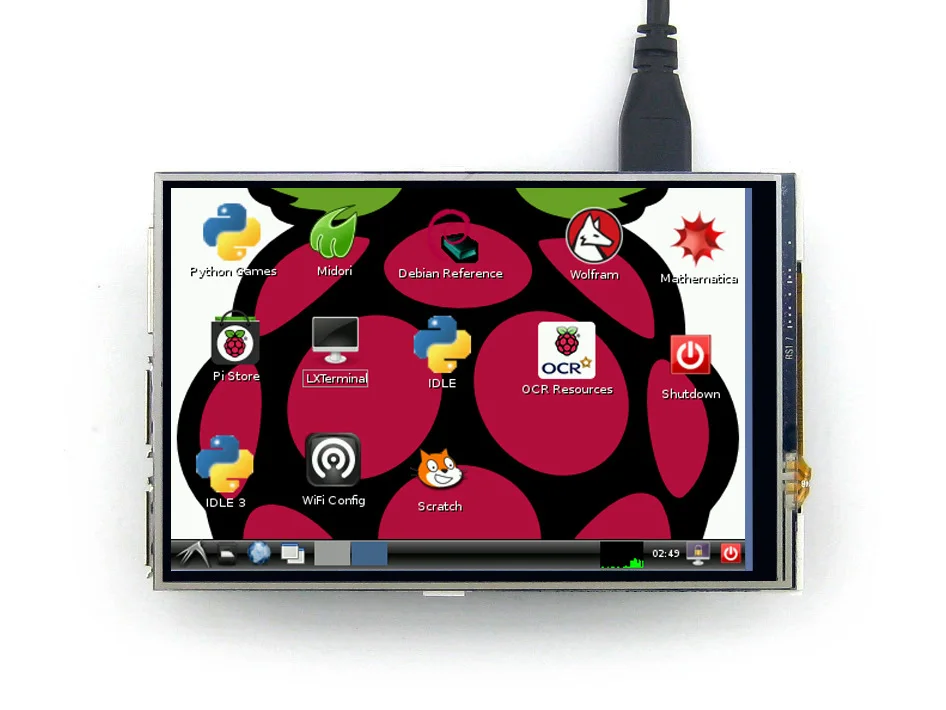

Фото

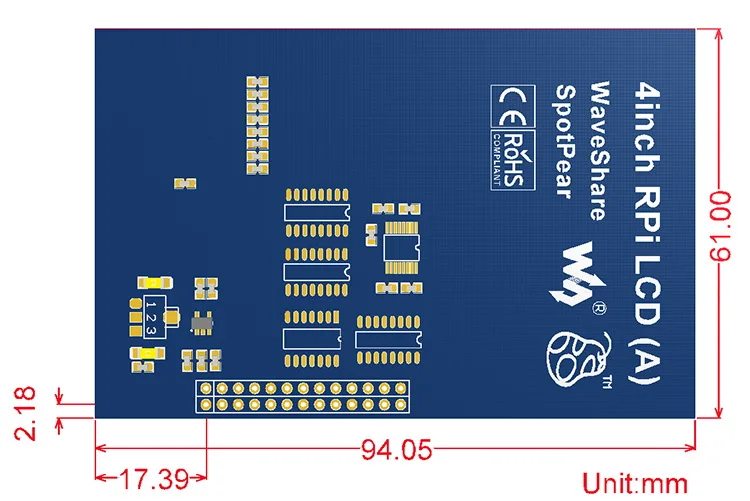

Интерфейс Контактный номер. Символ Описание 1, 17 3,3 В Положительная мощность (3,3 В вход питания) 2, 4 5 В Положительная мощность (5 В вход питания) 3, 5, 7, 8, 10, 12, 13, 15, 16 NC NC 6, 9, 14, 20, 25 GND Наземный 11 TP_IRQ Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение 18 LCD_RS Инструкция/выбор регистра данных 19 LCD_SI / TP_SI SPI ввод данных LCD/сенсорной панели 21 TP_SO Выход данных SPI сенсорной панели 22 RST Сброс 23 LCD_SCK / TP_SCK Часы SPI LCD/сенсорная панель 24 LCD_CS Выбор ЖК-чипа, низкая активность 26 TP_CS Выбор чипа сенсорной панели, низкая активность Внешние размеры Загрузка

Ресурсы для развития:Изображения, схемы, размеры, программное обеспечение и т. Д.
Скачать:Www.wav WAV (A)

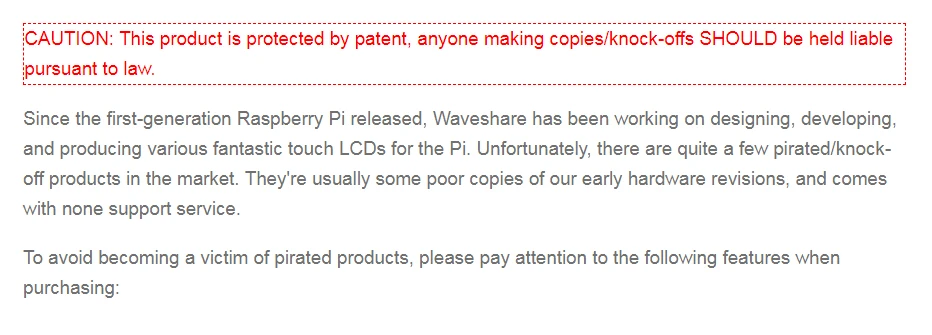

Часто задаваемые вопросы Борьба с пиратством



(Нажмите, чтобы увеличить)

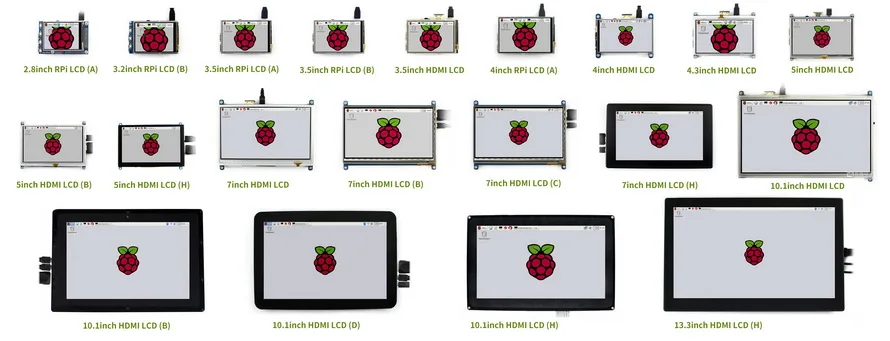

Руководство по выбору Номер детали Разрешение ЖК-интерфейс Интерфейс сенсорной панели Для использования с Размер (мм) Тип сенсорной панели Крышка из закаленного стекла IPS Звук Дисплей с несколькими системами Мультисенсорный сенсорный Популярные игровые консоли Как вы себя чувствуете 2,8-дюймовый RPi LCD (A) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★☆ 3,2-дюймовый RPi LCD (B) 320 × 240 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★ 3,5-дюймовый RPi LCD (A) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × × × × × × ★★★ 3,5-дюймовый RPi LCD (B) 480 × 320 I/O I/O Pi Как Pi 3B + Резистивный × И radic; × × × × ★★★ 3,5-дюймовый HDMI LCD 480 × 320 HDMI I/O Pi Как Pi 3B + Резистивный × И radic; И radic; И radic; × И radic; ★★★★ 4-дюймовый RPi LCD (A) 480 × 320 I/O I/O Pi 94 × 61 Резистивный × И radic; × × × × ★★★☆ 4-дюймовый HDMI LCD 480 × 800 HDMI I/O Pi 99 × 58 Резистивный × И radic; × И radic; × × ★★★★ 4,3-дюймовый HDMI LCD 480 × 272 HDMI I/O Pi 106 × 68 Резистивный × × × × × × ★★★☆ 5-дюймовый HDMI LCD 800 × 480 HDMI I/O Pi 121 × 78 Резистивный × × × × × × ★★★★ 5-дюймовый HDMI LCD (B) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × × И radic; И radic; × ★★★★☆ 5-дюймовый HDMI LCD (G) 800 × 480 HDMI USB Не только Pi 121 × 76 Резистивный × × И radic; И radic; И radic; И radic; ★★★★☆ 5-дюймовый HDMI LCD (H) 800 × 480 HDMI USB Не только Pi 121 × 76 Емкостный × × И radic; И radic; И radic; И radic; ★★★★☆ 7-дюймовый HDMI LCD 1024 × 600 HDMI I/O Pi 165 × 107 Резистивный × × × И radic; × × ★★★★ 7-дюймовый HDMI LCD (B) 800 × 480 HDMI USB Не только Pi 165 × 107 Емкостный × × × И radic; И radic; × ★★★★☆ 7-дюймовый HDMI LCD (C) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный × И radic; × И radic; И radic; × ★★★★★ 7-дюймовый HDMI LCD (H) 1024 × 600 HDMI USB Не только Pi 165 × 107 Емкостный ※ И radic; И radic; И radic; И radic; И radic; ★★★★★ 10,1-дюймовый HDMI LCD 1024 × 600 HDMI I/O Pi 235 × 144 Резистивный × × × И radic; × × ★★★★ 10,1-дюймовый HDMI LCD (B) 1280 × 800 HDMI USB Не только Pi 274 × 187 Емкостный И radic; И radic; × И radic; И radic; × ★★★★★ 10,1-дюймовый HDMI LCD (D) 1280 × 800 HDMI USB Не только Pi 258 × 177 Емкостный И radic; И radic; И radic; И radic; И radic; × ★★★★★ 10,1-дюймовый HDMI LCD (H) 1024 × 600 HDMI USB Не только Pi 257 × 162 Емкостный × × И radic; И radic; И radic; × ★★★★☆ 13,3 дюйма HDMI LCD (H) 1920 × 1080 HDMI USB Не только Pi 330 × 208 Емкостный И radic; И radic; И radic; И radic; И radic; И radic; ★★★★★

Примечание:
Pi 3B + означает Raspberry Pi 3 Модель B +
Если ЖК-дисплей предназначен для воспроизведения видео, пожалуйста, выберите один с интерфейсом HDMI для лучшего опыта.
※7-дюймовый HDMI LCD (H) (с чехлом)Особенности закаленного стекла, в то время как7-дюймовый HDMI LCD (H)Использует обычный чехол для экрана

Посмотрите:

Содержимое упаковки

Вес:0,088 кг

4-дюймовый RPi LCD (A) x 1 Сенсорная ручка x 1 Набор винтов RPi (2 шт.) x 1 Лист быстрого запуска x1
