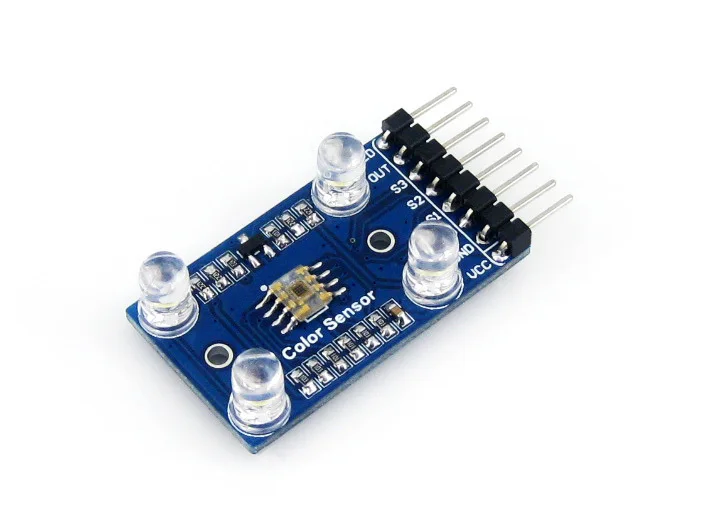

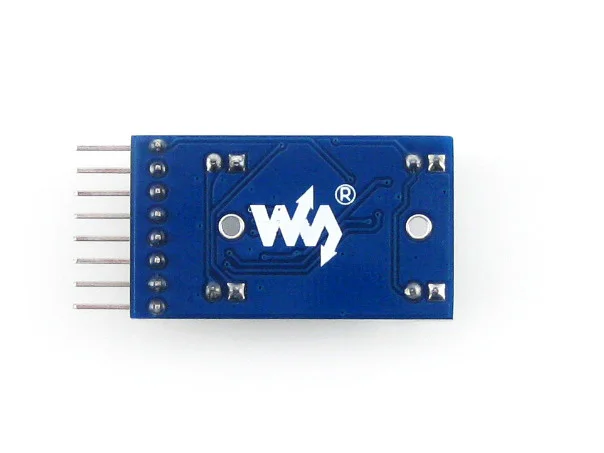

TCS3200 RGB распознавание модуля цветного датчика Совместимо с Arduino STM32|recognition| |

TCS3200 RGB распознавание модуля цветного датчика для Arduino STM32 Датчик цвета, полный детектор цвета Обзор Чип датчика: TCS3200 (цветной детектор RGB) Обнаруживает статический цвет, выход-это квадратная волна с частотой, прямо пропорциональной интенсивности падающего светильник Поддерживает заполняющий светильник встроенными светодиодами Технические характеристики Мощность: 2,7 В ~ 5,5 В Идеальное Расстояние обнаружения: 10 мм Размер: 36,0 мм * 20,6 мм Размер монтажных отверстий: 2,0 мм Применение Сортировка по цвету Светильник окружающего воздуха для измерения и калибровки Тест-полоски для чтения Подбор цвета Как использовать

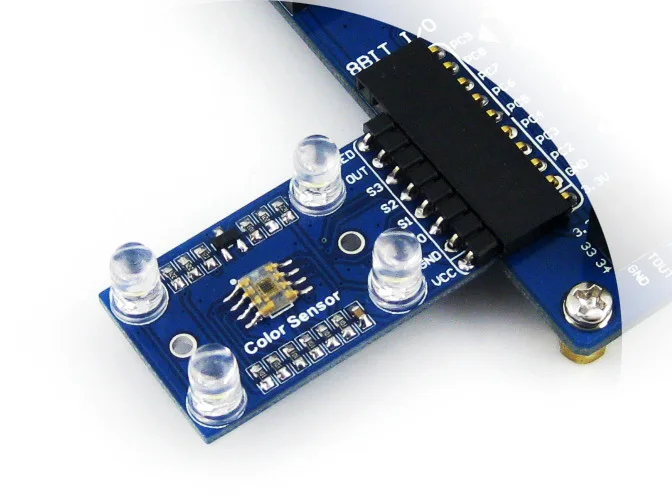

Чехол для работы с MCU:

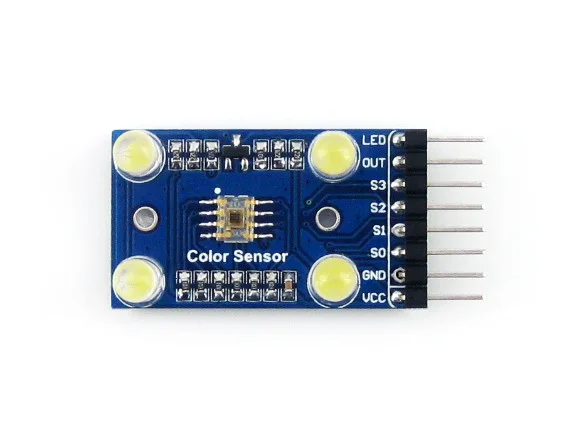

VCC & harr; 2,7 V ~ 5,5 V GND & harr; Блок питания наземный Светодиодный и harr; MCU.IO (управление 4 Белый светодиодный s) OUT & harr; MCU.IO (частота цветного выхода RGB) S0/S1 & harr; MCU.IO (Выходная частота масштабирования выбор входов) S2/S3 & harr; MCU.IO (фотодиодный Тип выбор входов)

S0/S1 выбирает коэффициент масштабирования выходной частоты, S2/S3 выбирает цветной фильтр красного, зеленого, синего, затем выводит квадратную волну с частотой, пропорциональной выбранной интенсивности цвета. Обнаруженный цвет может определяться соотношением интенсивности красного, зеленого и синего.

Примечание:

Избегает шума окружающей среды светильник Баланс белого необходим при первом использовании модуля, перестановке модуля или замене источника на светильник Фотографии

  Посылка содержит Цветной датчик × 1 4-контактный пользовательский Соединительный соединительный провод × 2

---

Загрузка



Ресурсы для развития:Демонстрационные коды, схемы, таблицы данных и т. Д.
