Набор для оценки разработки Waveshare ZigBee CC2530F256 состоит из материнской платы ZB502 +

Waveshare ZigBee набор для оценки развития CC2530F256 состоит из материнской платы ZB502 + модуль XCore2530. = CC2530 Eval Kit2

Описание продукта: ZigBee разработка/оценка комплект предназначен для CC2530F256

Этот продукт включает только один модуль CC2530, в то время как для настройки сети ZigBee требуется по крайней мере два модуля CC2530.

Обзор

CC2530 Eval Kit2Представляет собой набор для разработки/оценки ZigBee, предназначенный для CC2530F256, состоит из материнской платыZB502И ZigBee модульXCore2530.

В основном этот комплект можно использовать в двух аспектах:

Разработка приложения с предоставленной прошивкой
В сочетании с предоставленной нами прошивкой вы можете использовать этот набор для настройки минимальной готовой к запуску системы ZigBee для тестирования или оценки и не требует знания о сложной спецификации ZigBee Разработать ваш собственный прошивки
В этом чехол, вы должны начать с самого основания, чтобы создать свое решение, более того, отладчики (как CC отладчик) и знания о спецификации ZigBee также требуются ZB502 Особенности Встроенный держатель батареи, доступны различные источники питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и ключи пользователя

---

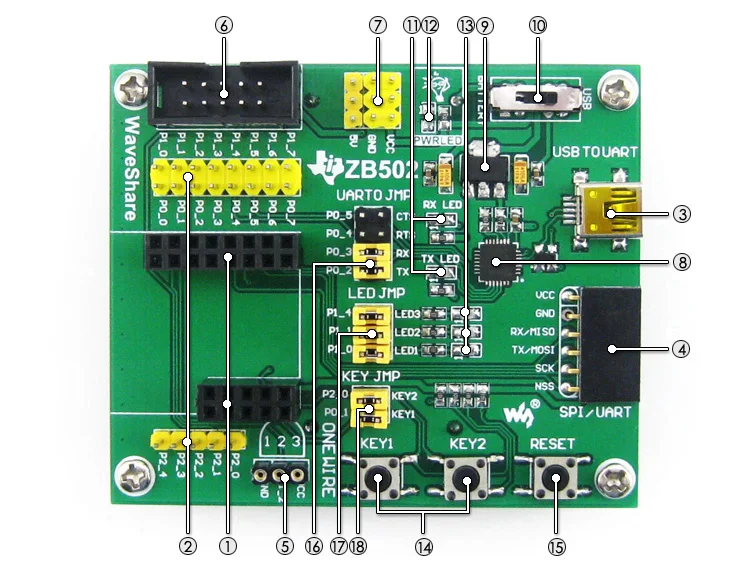

Что на ZB502 Модуль ZigBee разъем:Для удобства подключения модули ZigBee I/O интерфейс USB интерфейс UART/SPI интерфейс Один провод интерфейс Интерфейс отладки 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя CP2102 AMS1117-3.3 Мощность переключатель Серийный порт RX/TX индикатор Мощность индикатор Пользователь светодиодов Ключи пользователя Кнопка сброса UART0 джемпер Светодиодный джемпер Ключ джемпер XCore2530 Особенности Так же прост в использовании, как и любые UART модули Предоставляется Прошивка: координатор, маршрутизатор, конечное устройство Прошивка маршрутизатора предварительно загружена по умолчанию Поддержка отправки больших пакетов данных и быстрого вещания через UART Поддержка программирования через UART (благодаря загрузчику, и требуется серийный модуль) Поддержка настройки с помощью верхнего компьютерного программного обеспечения: Рабочий режим, порт UART, baudrate, сигнальный канал и т. д. Разные Автоматическая сеть (требуется по крайней мере 1 координатор и 1 маршрутизатор) Мониторинг интенсивности сигнала в реальном времени между координатором, маршрутизатором и конечным устройством Бортовой усилитель мощности RXF2401, обеспечивает дальность связи XCore2530 Технические характеристики Встроенный чип: CC2530F256RHAR Расстояние связи (открытая и широкая Рабочая среда): Абсолютное Максимальное: более1500Метров Стабильную связь: более1300Метров Автоматическое подключение: более чем1000Метров Диапазон частот: 2,4 ГГц Широкий блок-диапазон напряжения (2 V-3,6 V) Рабочая температура: -40 градусов ~ 85Степень Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения Расширение pinheader: все I/Os, кроме P1_1, P1_4 Выносной шаг: 2,54 мм Расстояние между pinheaders на левой и с правой стороны: 22,86 мм (9x2,54 мм) Антенна: 2,4G 2 дБ 360 ° Всенаправленная CC2530F256RHAR Особенности Диапазон частот: 2,4 ГГц 16 цепей передачи, программное обеспечение настраивается в соответствии с экологическими условиями Скорость передачи радио до 250 кбит/с Высокопроизводительный и низкомощный 8051 Микроконтроллер с кодом prefetch 2,4 ГГц IEEE 802.15.4, отвечающих требованиям Радиотрансивер Широкий блок-диапазон напряжения (2 V-3,6 V) Таймер Watchdog, монитор батареи и датчик температуры 12-разрядный АЦП с 8 каналов и настраиваемое разрешение 2 мощных USARTs с поддержкой нескольких последовательных протоколов ИК поколения Схемотехника Таймеры общего назначения (один 16 бит, два 8 бит) AES безопасности сопроцессор 21 штырь I/O общего назначения (19 × 4 мА, 2 × 20 мА) Фото

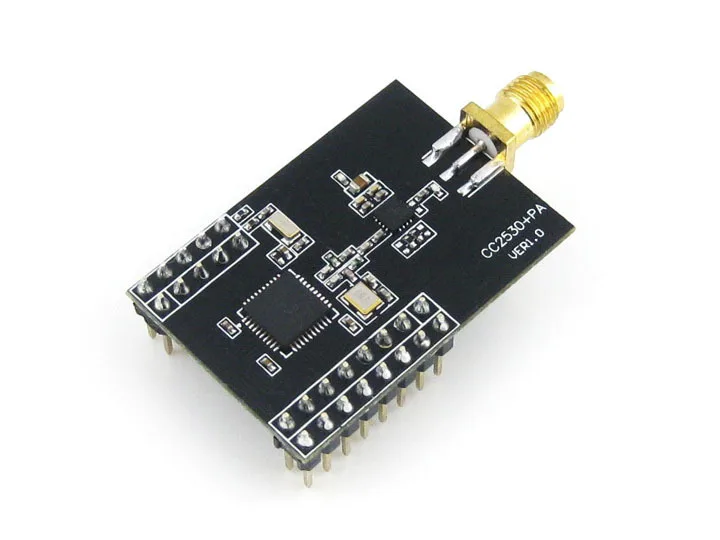

XCore2530 ZigBee модуль
XCore2530 ZigBee модуль заднего вида

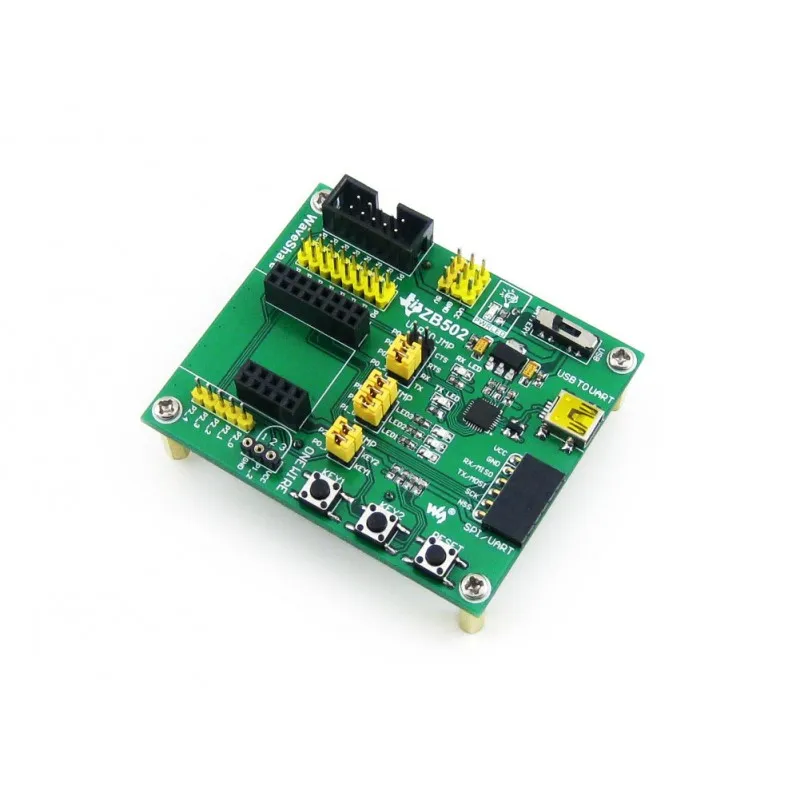

ZB502 ZigBee материнская плата печатная плата
ZB502 ZigBee материнская доска вид сзади
XCore2530 ZigBee модуль с антенной
XCore2530 на ZB502
Соединяющийся с отладчик
Подключения с аксессуарами

---

Просмотров

Развития ресурсы:Демонстрационные коды, схемы, таблицы данных и т. Д.
Вики:Www.wav eshare.com/wiki/CC2530_Eval_Kit2

Посылка содержание

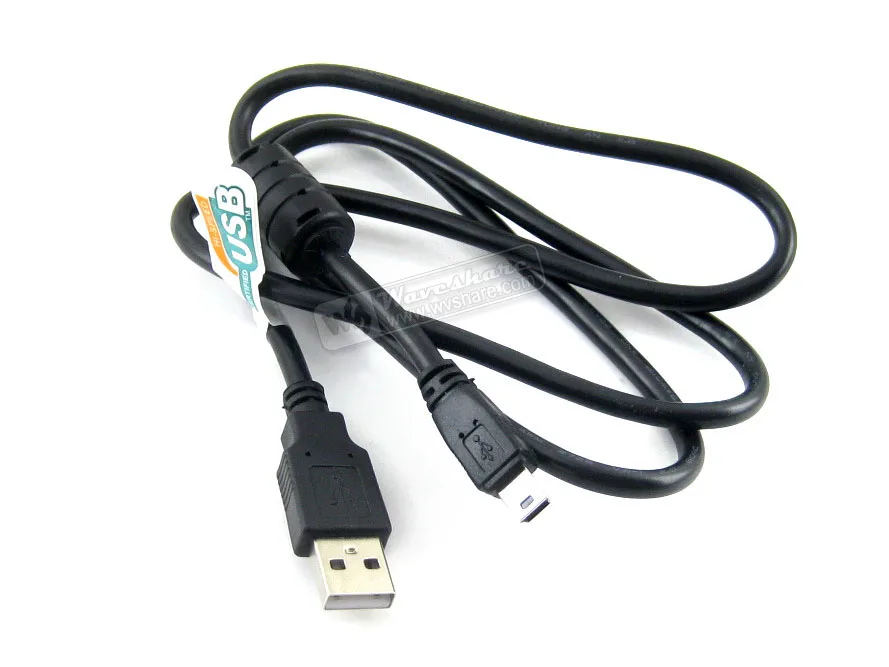

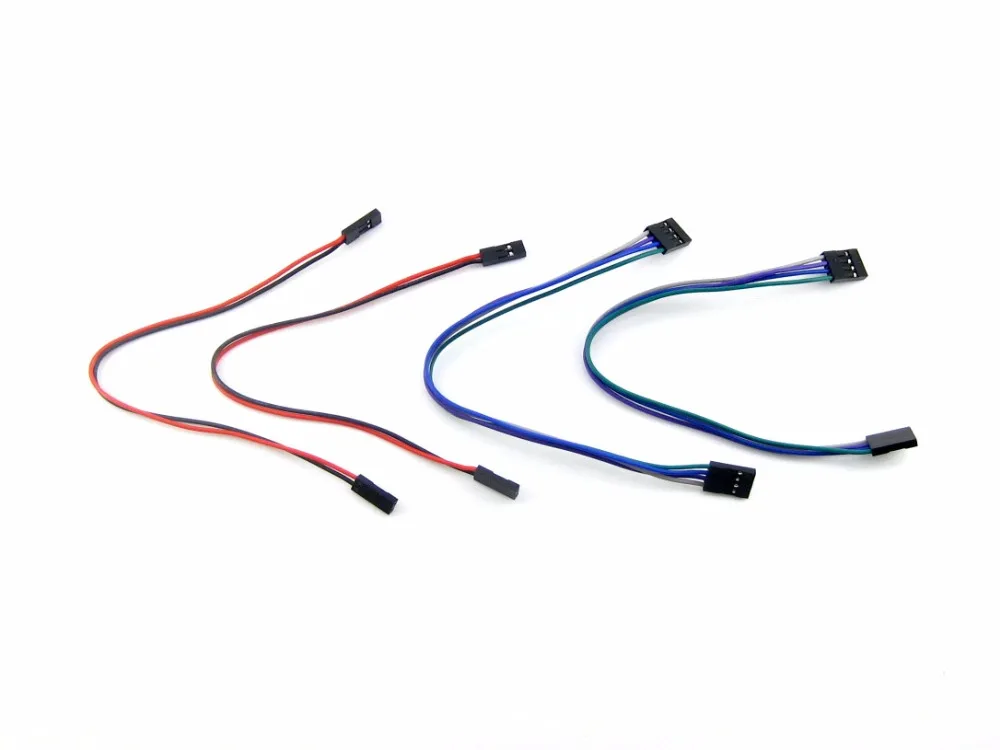

ZB502 x 1 XCore2530 x 1 Антенна-1 шт. Кабель USB типа A-Mini-B x 1 4-контактный 2 в упаковке x 1 1 2 3 4 5
