Модуль беспроводной связи ZigBee CC2530 модуль оценки более 1500 метров шаг штыревой



ZigBee модуль CC2530 модуль беспроводной связи более 1500 метров оценочный комплект = CC2530 Eval Kit2



ZigBee разработка/оценка комплект предназначен для CC2530F256 Обзор

CC2530 Eval Kit2Представляет собой набор для разработки/оценки ZigBee, предназначенный для CC2530F256, состоит из материнской платыZB502И ZigBee модульXCore2530.

---

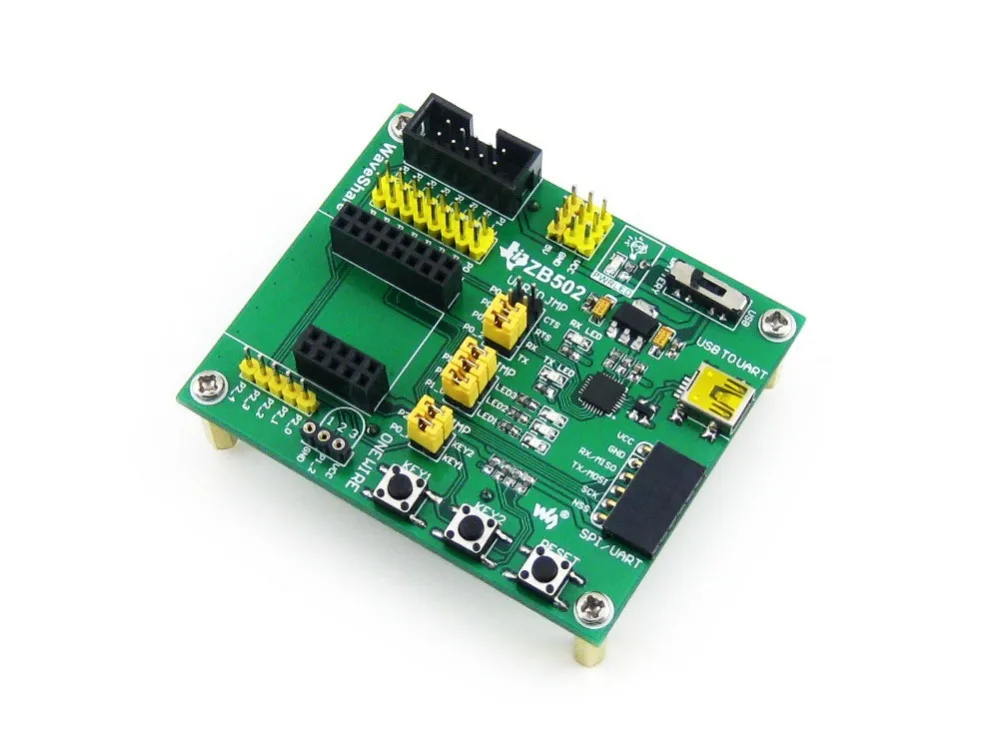

ZB502 Особенности Встроенный держатель батареи, доступны различные источники питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и ключи пользователя

---

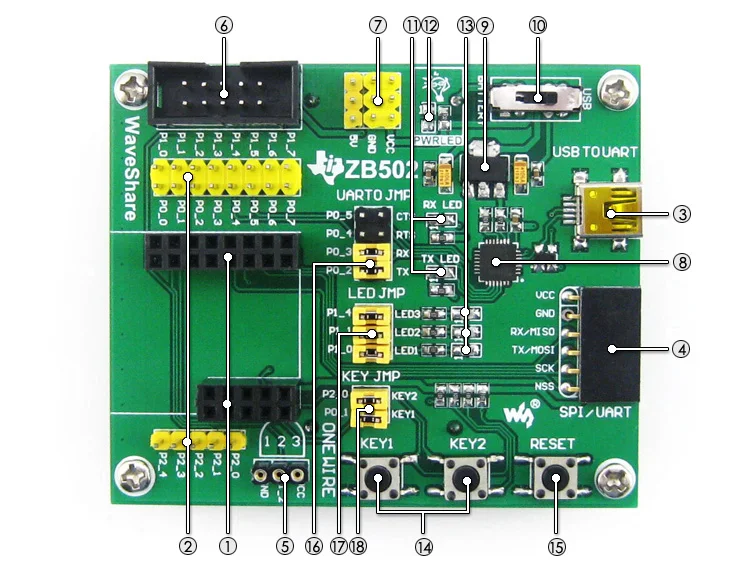

Что на ZB502

Модуль ZigBee разъем:Для удобства подключения модули ZigBee I/O интерфейс USB интерфейс UART/SPI интерфейс Один провод интерфейс Интерфейс отладки 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя CP2102 AMS1117-3.3 Мощность переключатель Серийный порт RX/TX индикатор Мощность индикатор Пользователь светодиодов Ключи пользователя Кнопка сброса UART0 джемпер Светодиодный джемпер Ключ джемпер

---

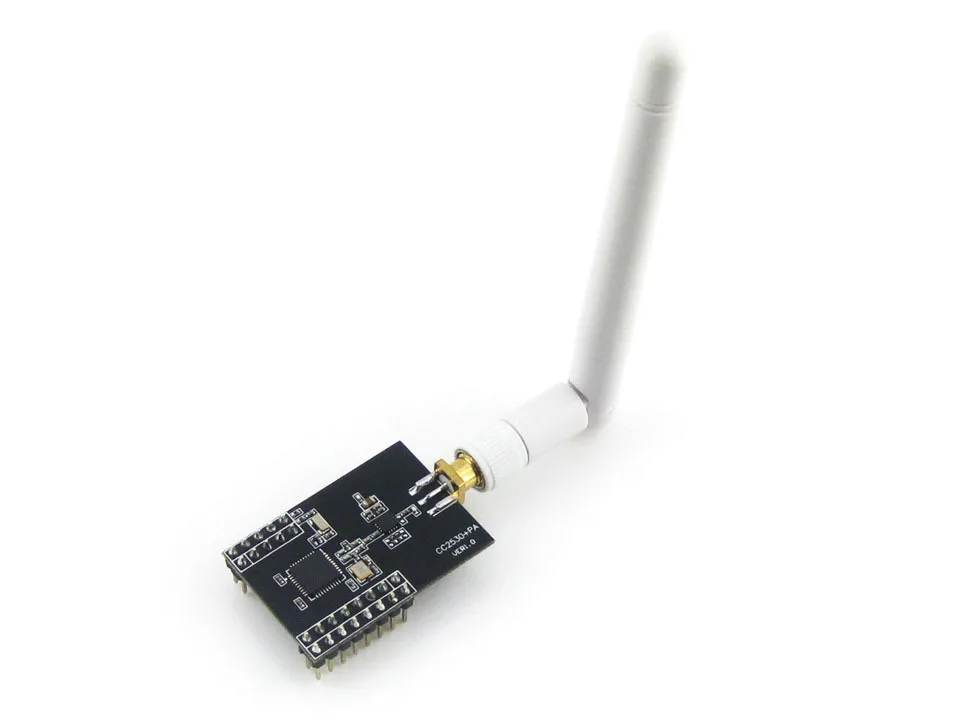

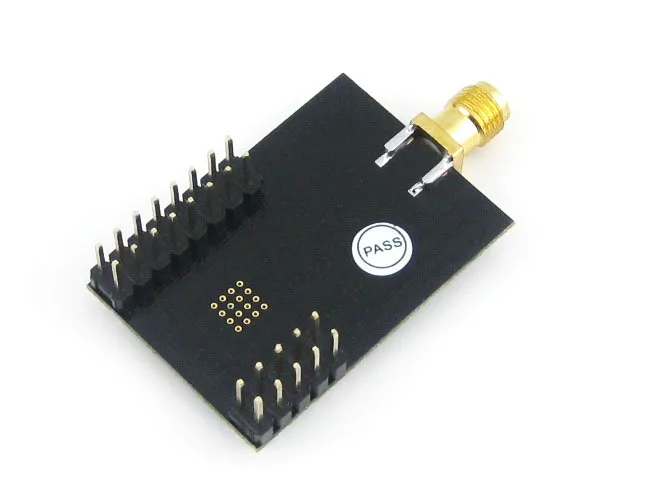

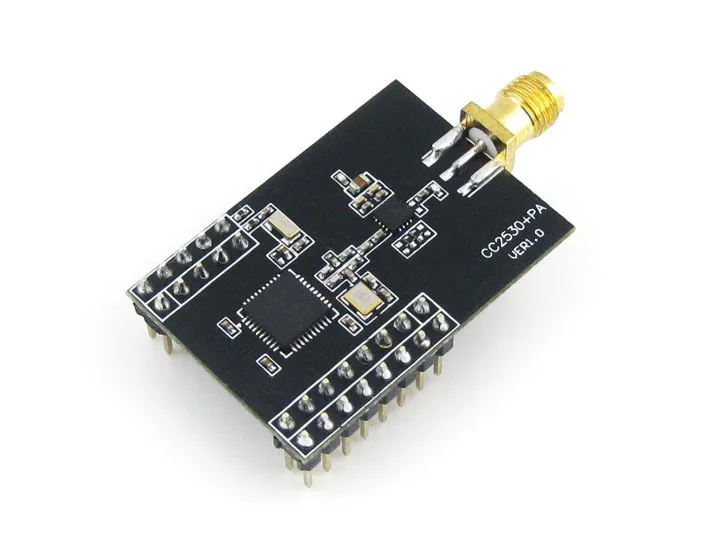

XCore2530 Особенности Так же прост в использовании, как и любые UART модули Предзагруженный загрузчик, поддерживает программирование через UART напрямую без отладчика Предоставленная Прошивка: координатор и/или маршрутизатор (предварительно загружен по умолчанию) Поддержка настройки с помощью программного обеспечения верхнего компьютера Автоматическая сеть (требуется по крайней мере 1 координатор и 1 маршрутизатор) Бортовой усилитель мощности RXF2401, обеспечивает дальность связи XCore2530 Технические характеристики Встроенный чип: CC2530F256RHAR Расстояние связи (открытая и широкая Рабочая среда): Абсолютное Максимальное: более1500Метров Стабильную связь: более1300Метров Автоматическое подключение: более чем1000Метров Диапазон частот: 2,4 ГГц Широкий блок-диапазон напряжения (2 V-3,6 V) Рабочая температура: -40- 85 Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения Размер: 26 мм x 37 мм (PCB) Расширение pinheader: все I/Os, кроме P1_1, P1_4 Выносной шаг: 2,54 мм Расстояние между pinheaders на левой и с правой стороны: 22,86 мм (9x2,54 мм) Антенна: 2,4G 2 дБ 360 ° Всенаправленная CC2530F256RHAR Особенности Диапазон частот: 2,4 ГГц 16 цепей передачи, программное обеспечение настраивается в соответствии с экологическими условиями Скорость передачи радио до 250 кбит/с Высокопроизводительный и низкомощный 8051 Микроконтроллер с кодом prefetch 2,4 ГГц IEEE 802.15.4, отвечающих требованиям Радиотрансивер Широкий блок-диапазон напряжения (2 V-3,6 V) Таймер Watchdog, монитор батареи и датчик температуры 12-разрядный АЦП с 8 каналов и настраиваемое разрешение 2 мощных USARTs с поддержкой нескольких последовательных протоколов ИК поколения Схемотехника Таймеры общего назначения (один 16 бит, два 8 бит) AES безопасности сопроцессор 21 булавки общего назначения I/O (19*4 мА, 2*20 мА



Фото
