STM32 STM32F429IGT6 MCU core board Core429I JTAG/SWD Программирование/отладка интерфейс полный

STM32 STM32F429IGT6 MCU основная плата, полный IO расширитель, JTAG/SWD интерфейс отладки

---

Обзор

Core429I-это основная плата STM32 MCU, предназначенная дляSTM32F429IGT6, Поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

Минимальная готовая к запуску система, интегрирует часовую цепь, управление питанием USB, разъем USB и т. Д. Бортовой 64 М бит SDRAM Все порты ввода/вывода доступны на контактных заголовках JTAG/SWD Программирование/интерфейс отладки 2,0 ммШаг заголовка, возможно подключение к вашей панели приложений

---

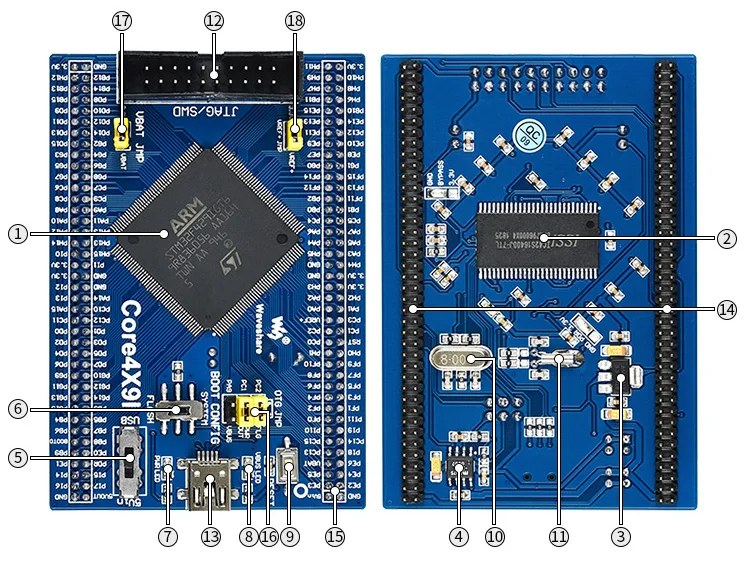

Что на Core429I

STM32F429IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Инструкции по одноцикличному DSP Рабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHz Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 256 + 4kB SRAM MCU интерфейсы связи: 6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C 1 x FMC, 1 x SDIO, 2 x CAN 1 x LCD-TFT USB 2,0-1 шт. контроллер HS/FS (с выделенным DMA) 1 x USB HS ULPI (требуется внешняя PHY) 1x10/100 Ethernet MAC 1x8 до 14 бит Интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD интерфейсов, поддержка IAP IS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит) AMS1117-3.3:3,3 V регулятор напряжения MIC2075:Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Поддержка устройства и/или хоста MCU булавки расширитель,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG USB OTG/хост-джемпер Короткий Джемпер при использовании USB OTG/HOST Откройте перемычку для отключения от соответствующего порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

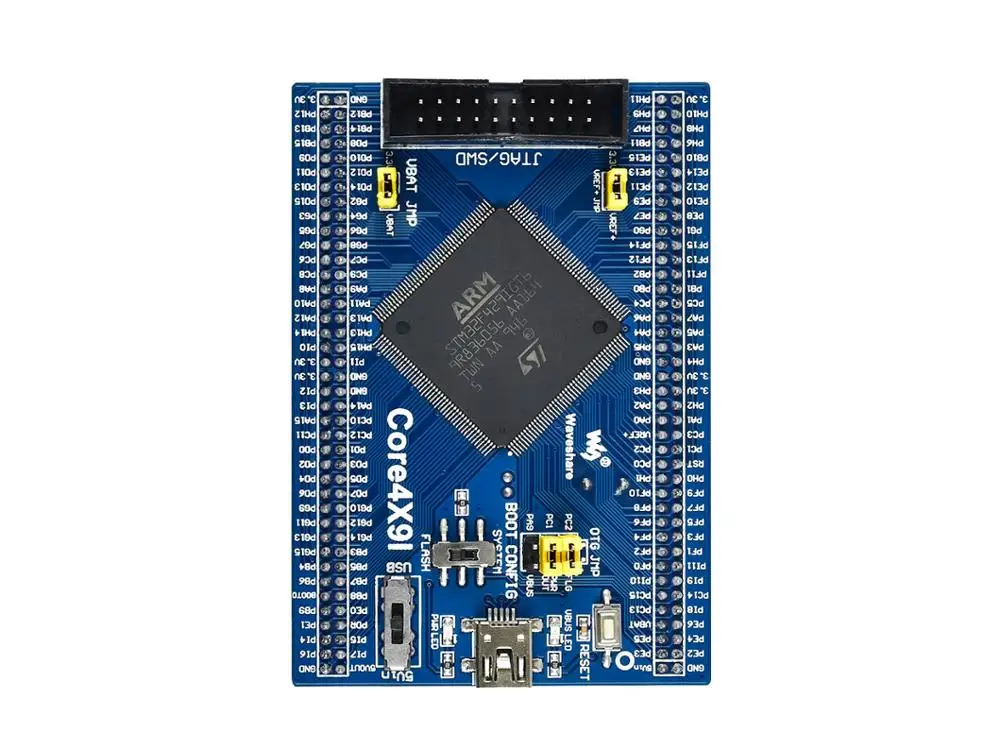

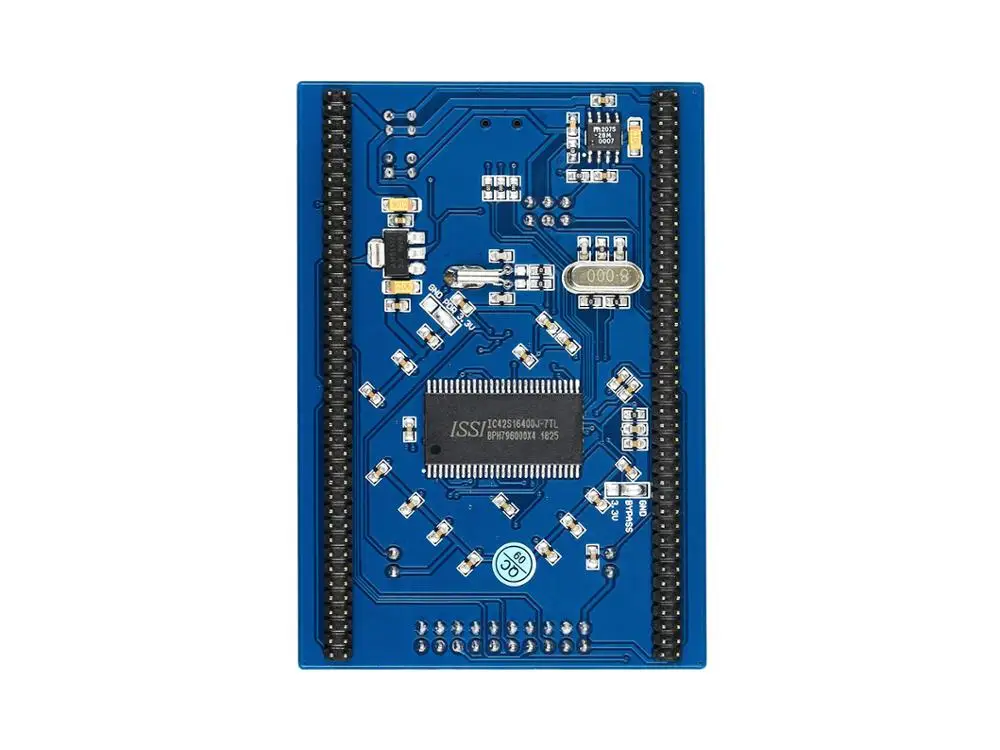

Фото

Примечание:
Материнская плата или программист/отладчик на фото не включены в цену.
Core429I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы Схема Демонстрационный код (примеры в C, μC/OS-II) STM32 разработка программного обеспечения (KEIL и т. Д.) STM32 datasheets STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Core429I

---

Размеры

Посылка содержание

Вес:0,105 кг

Core429I x 1 Кабель USB типа A-Mini-B x 1 CD-диск с программным обеспечением-1 шт. -1 шт. 2 3
