Waveshare STM32 макетная плата STM32F429IGT6 STM32F429 ARM Cortex M4 + 7 наборов модулей = Open429I C

STM32F429IGT6 STM32F429 STM32 ARM Cortex M4 макетная плата + 7 модулей = Open429I-C упаковка A

Плата разработки STM32 предназначена для STM32F429I, имеет MCU STM32F429IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

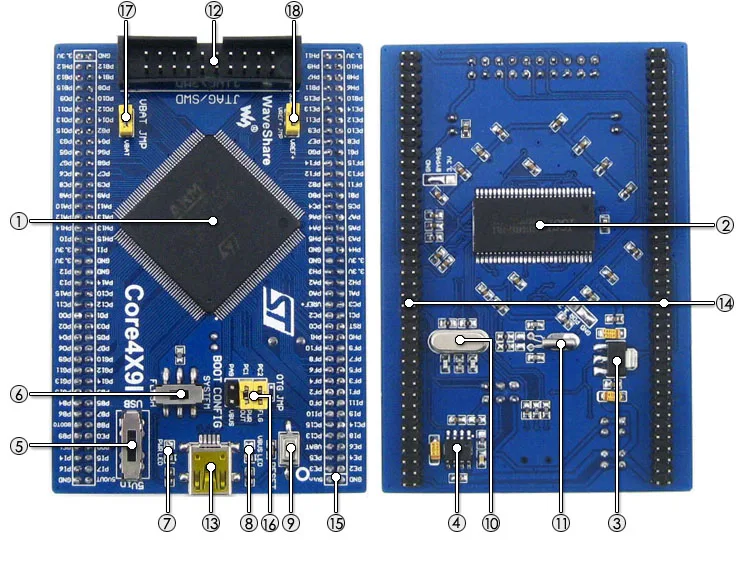

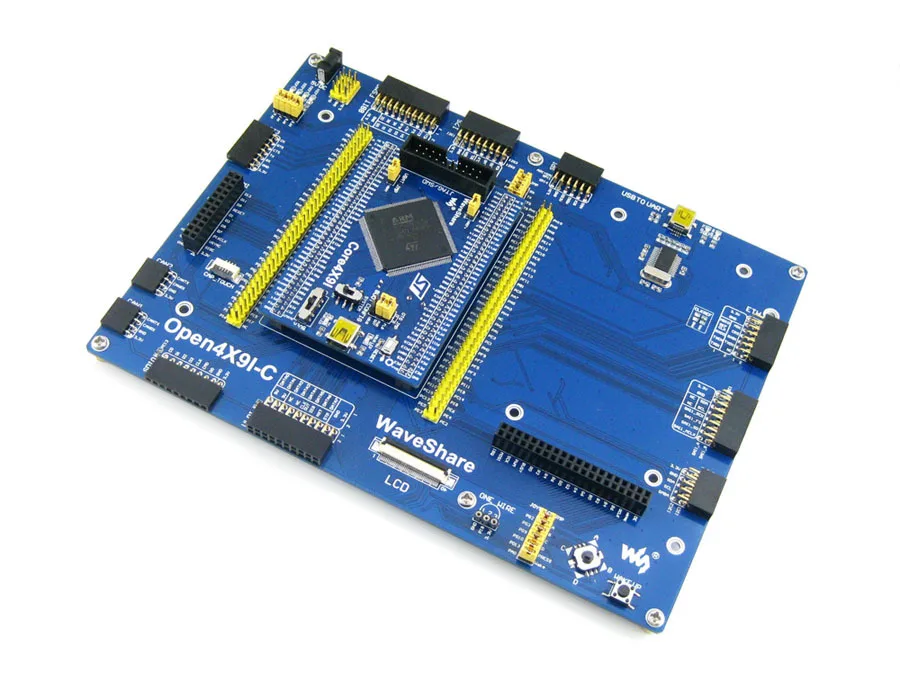

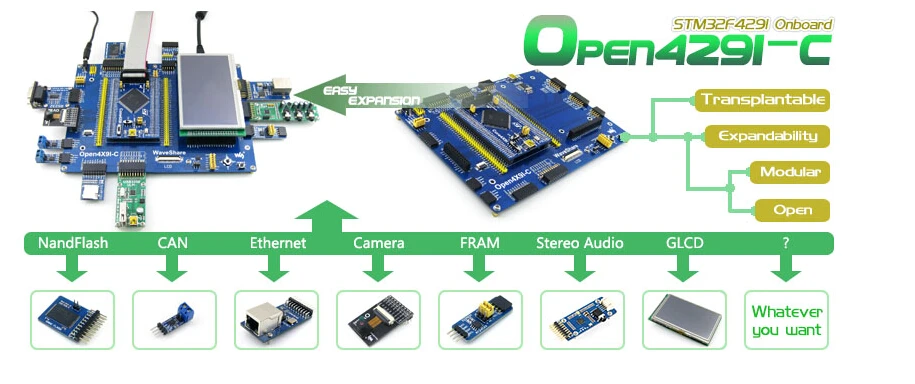

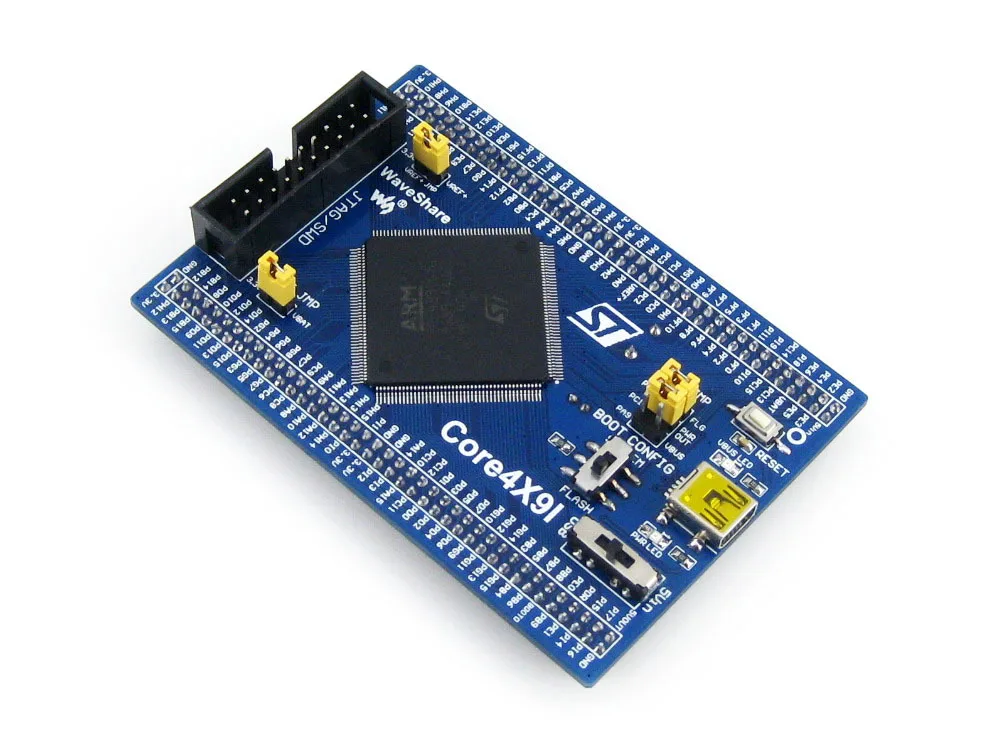

Open429I-C-это разработочная плата STM32, предназначенная дляSTM32F429IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore429I.

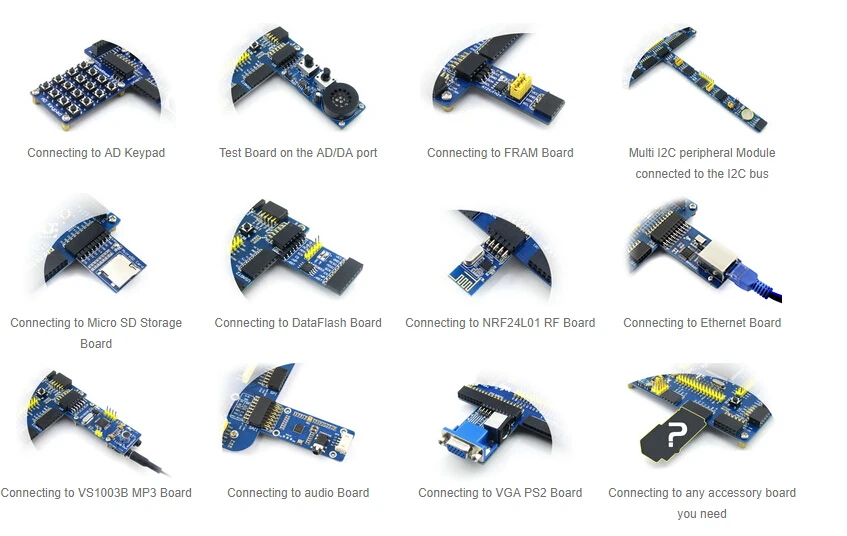

Open429I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

---

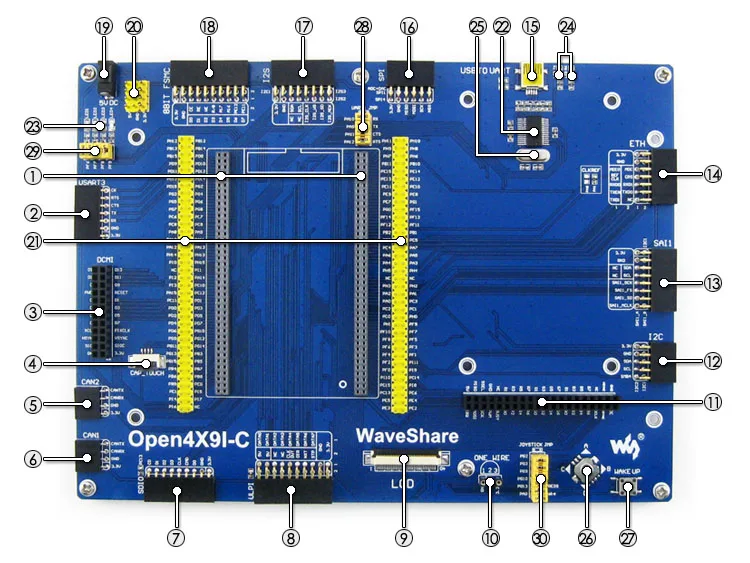

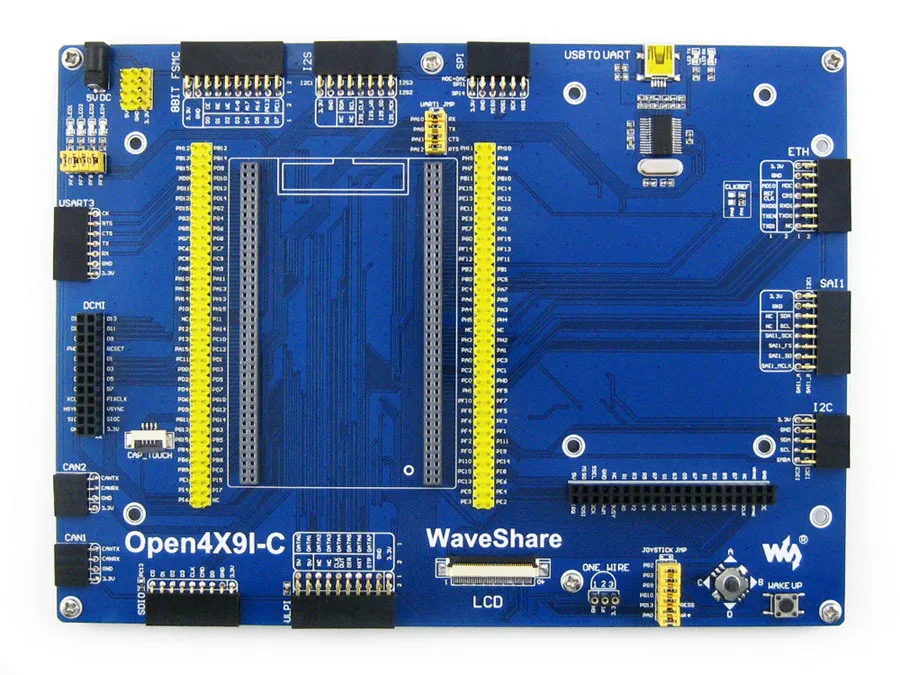

Что на материнском доскеMCU разъем основной платы:Для легкого подключения Core429IИнтерфейс USART3:Легко подключается к RS232, RS485, USB к 232 и т. Д.Интерфейс DCMI:Для подключения камерыЕмкостный интерфейс сенсорной панели:Для подключения емкостной сенсорной панелиИнтерфейс CAN2:Для подключения CAN модулейИнтерфейс CAN1:Для подключения CAN модулейИнтерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPIИнтерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F429I интегрирует USB HS контроллер без какого-либо устройства PHY)ЖК-интерфейс 1:Для подключения 7 дюймов ЖК-дисплейОднопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.ЖК-интерфейс 2:Для подключения 4,3 дюймов ЖК-дисплейИнтерфейс I2C2/I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д.Интерфейс SAI1:Для подключения звуковые модули, такие как модуль UDA1380Интерфейс Ethernet:Для подключения модулей EthernetРазъем USB:USB к UART через бортовой конвертер PL2303SPI1/SPI2 интерфейсы:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д.Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д.8-битный FMC интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash5V DC jack5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователяMCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширенияPL2303:Конвертер USB в UARTСветодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программыPL2303 TX-LED / RX-LEDКристалл 12 МГц:Для PL2303Джойстик:Пять позицийКнопка пробуждения:Используется в качестве обычной кнопки и/или пробуждения STM32 MCU от снаUSB для UART jumperСветодиодный джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаКнопка/джойстик джемперКороткая перемычка для подключения к стандартным I/Os, используемым в коде примераОткройте перемычку для подключения к пользовательским I/Os через перемычные проводаЧто на Core429ISTM32F429IGT6:Высокая производительность STM32 MCU, который характеристики:Ядро:Cortex-M4 32-разрядный процессор RISCХарактеристика:Инструкции по одноцикличному DSPРабочая частота:180 МГц, 225 DMIPS/1,25 DMIPS/MHzРабочее напряжение:1,8 V-3,6 VПосылка:LQFP176Воспоминания:1024kB Flash, 256 + 4kB SRAMMCU коммуникационные интерфейсы:6 x SPI, 4 x USART, 4 x UART, 2 x I2S, 1 x SAI, 3 x I2C1 x FMC, 1 x SDIO, 2 x CAN1 x LCD-TFTUSB 2,0-1 шт. контроллер HS/FS (с выделенным DMA)1 x USB HS ULPI (требуется внешняя PHY)1x10/100 Ethernet MAC1x8 до 14 бит Интерфейс камерыAD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит)Отладка/программирование:Поддержка JTAG/SWD интерфейсов, поддержка IAPIS42S16400J:SDRAM 1 биты Meg x 16 бит x 4 банки (64-бит)AMS1117-3.3:3,3 V регулятор напряженияMIC2075:Бортовое USB устройство управления питаниемВыключатель питания,Питание от 5Vin или USB подключенияВыбор режима загрузки,Для настройки бут0 pinИндикатор питанияVBUS светодиодныйКнопка сбросаКристалл 8 м32,768 K кристалл,Для внутреннего RTC с калибровкойИнтерфейс JTAG/SWD:Для отладки/программированияРазъем USB,Поддержка устройства и/или хостаРасширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTGUSB OTG/хост-джемперКороткий Джемпер при использовании USB OTG/HOSTОткройте перемычку для отключения от соответствующего порта ввода/выводаДжемпер VBATКороткий Джемпер для использования системы питанияОткройте перемычку для подключения VBAT к внешнему питанию, например, к аккумуляторуДжемпер для выбора VREFКороткий Джемпер для подключения VREF + к VCCОткройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

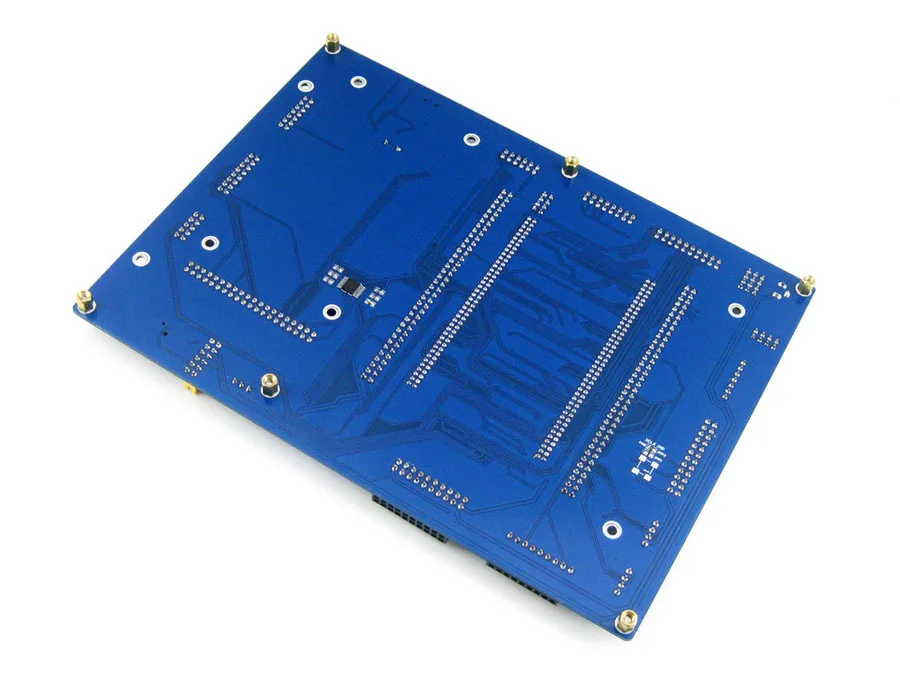

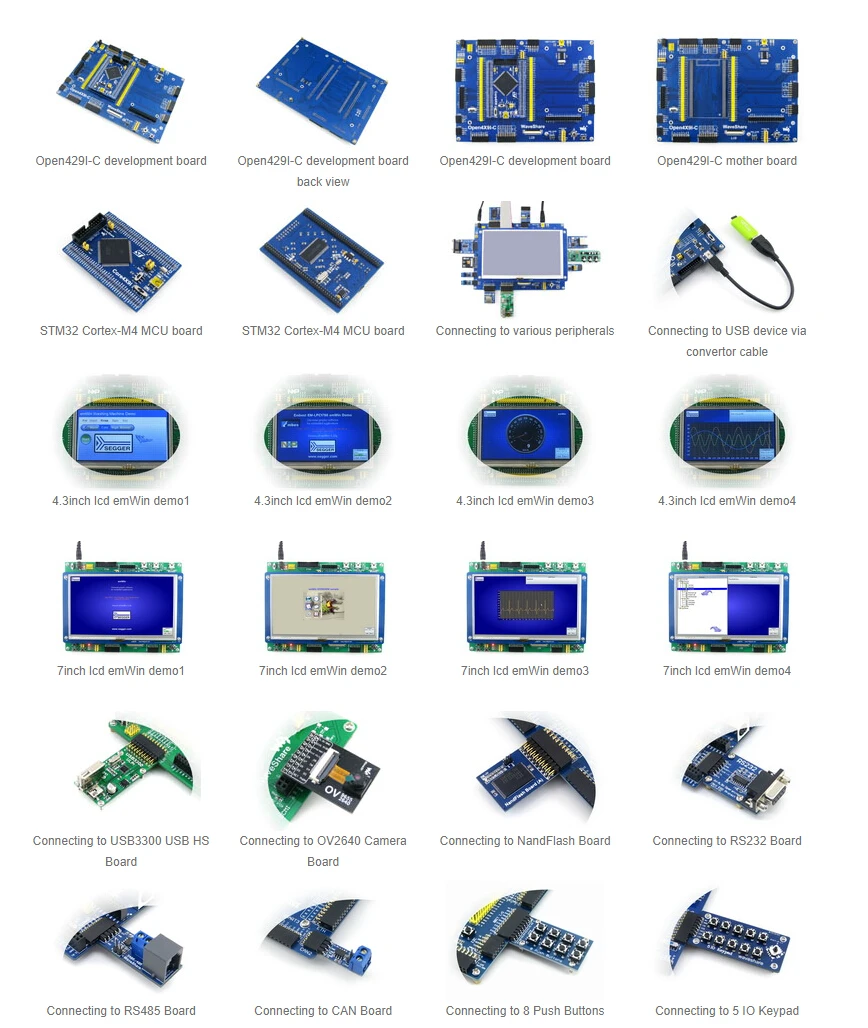

Фотографии

---

Примечание:
Open429I-C поддерживает программирование с помощью загрузчика UART
Open429I-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развитияСхемаДемонстрационный код (примеры в C, μC/OS-II)STM32 разработка программного обеспечения (KEIL и т. Д.)STM32 технические спецификацииSTM32 разработка документов

Вики:Www.waveshare.com/wiki/Open429I-C

Посылка

Вес:0,472 кг

В"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылкаOpen429I-C макетная плата x 1Usb-разъем типа A для мини-кабеля типа B x 1Штепсельная Вилка USB типа A для мини-кабеля типа B x 14-контактный 2 в упаковке x 1Кабель питания USB x 1Программное обеспечение CD x 1

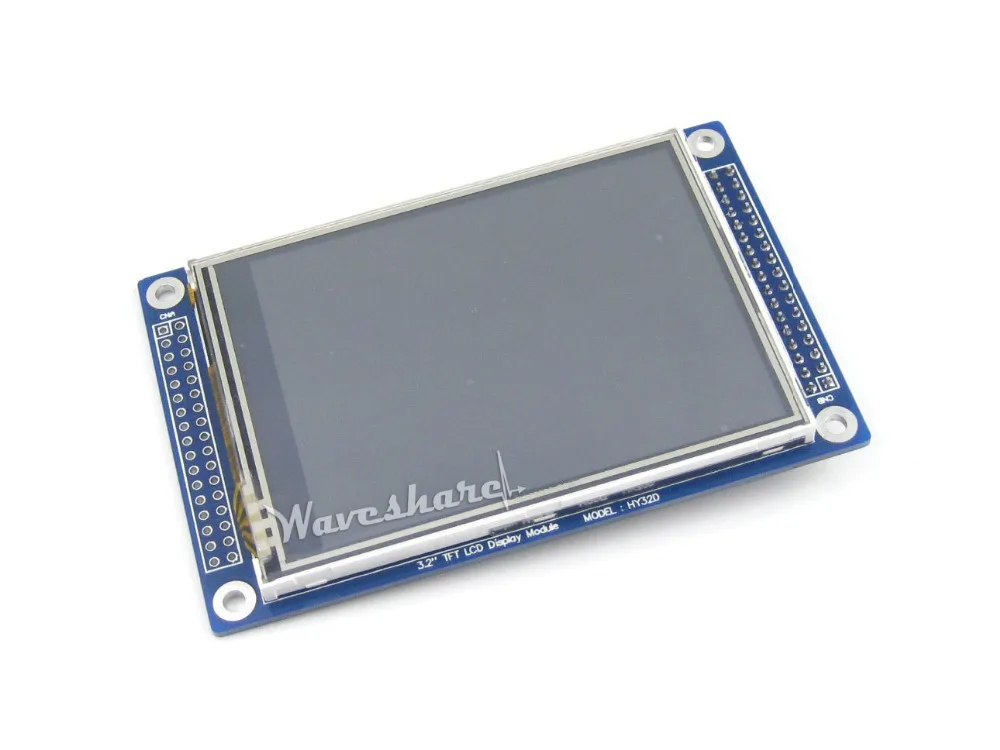

Комплектующие для досок посылка4,3 дюймов 480x272 сенсорный ЖК-дисплей (B)-1 шт.DP83848 плата Ethernet x 1USB3300 USB HS плата x 1Плата NandFlash (A) x 1WM8960 аудио Плата x 1Плата для хранения Micro SD x 1OV2640 плата камеры x 1Кабель Ethernet x 14,3 дюймов ЖК-дисплей винтов x 1
