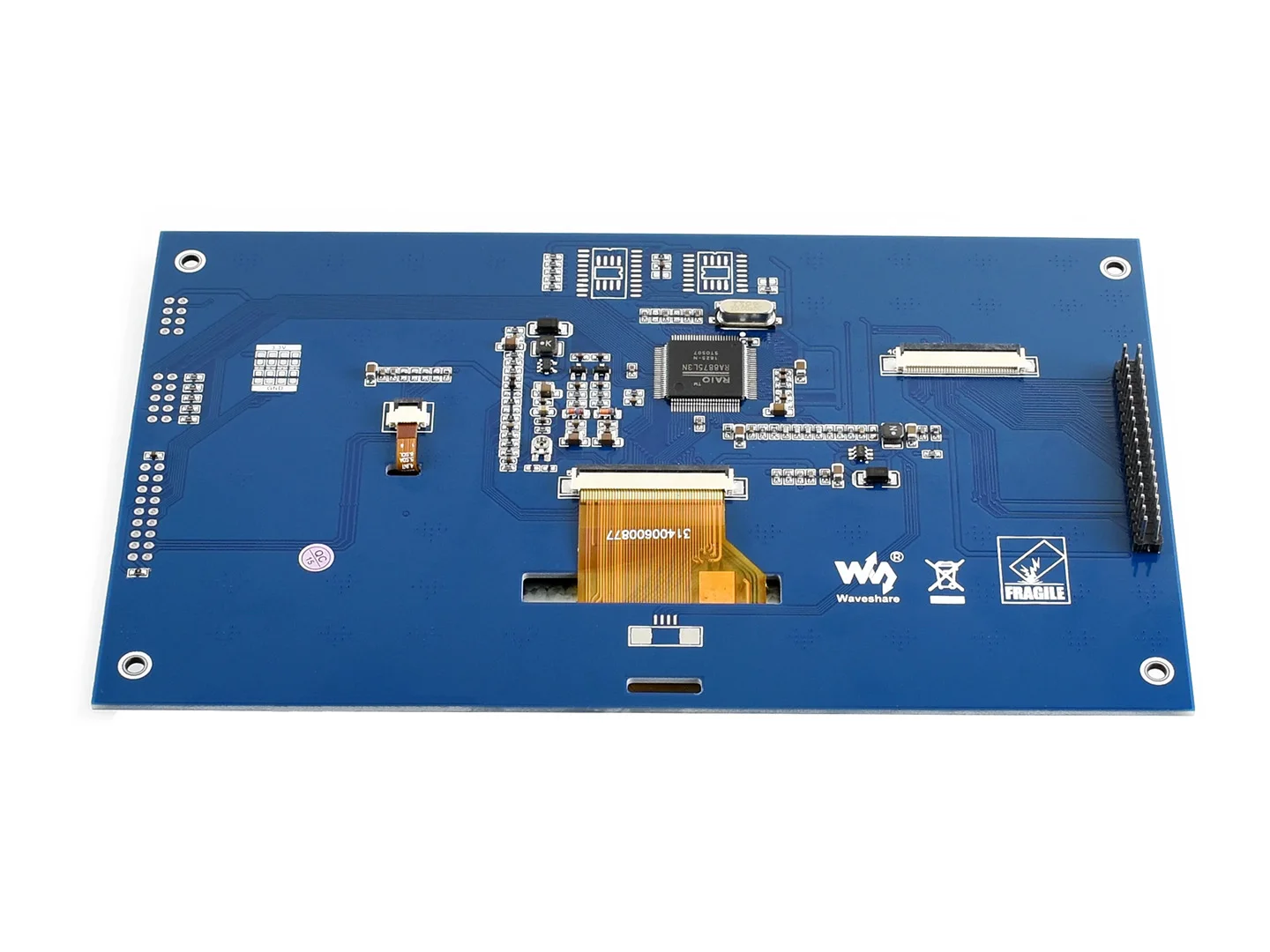

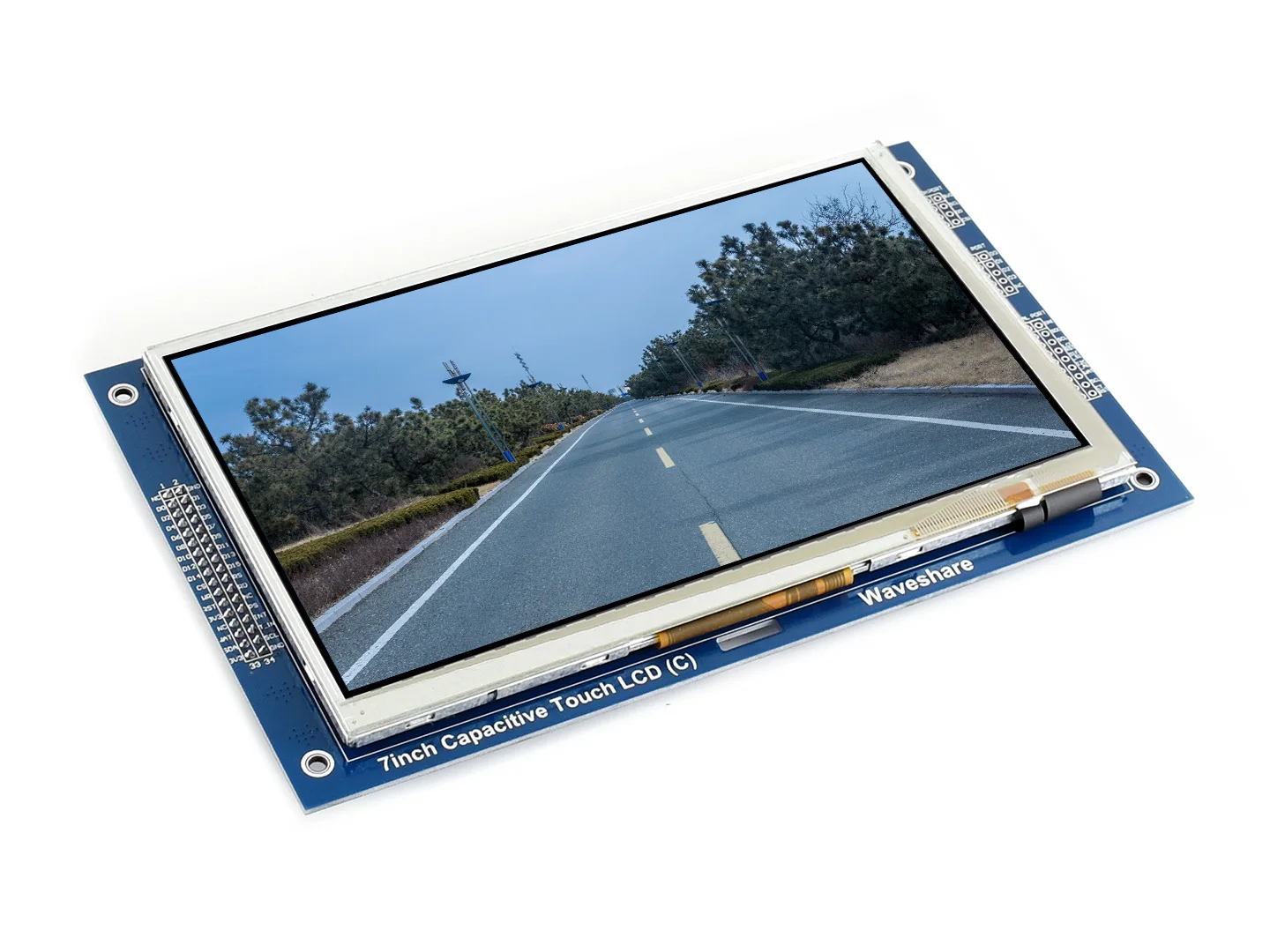

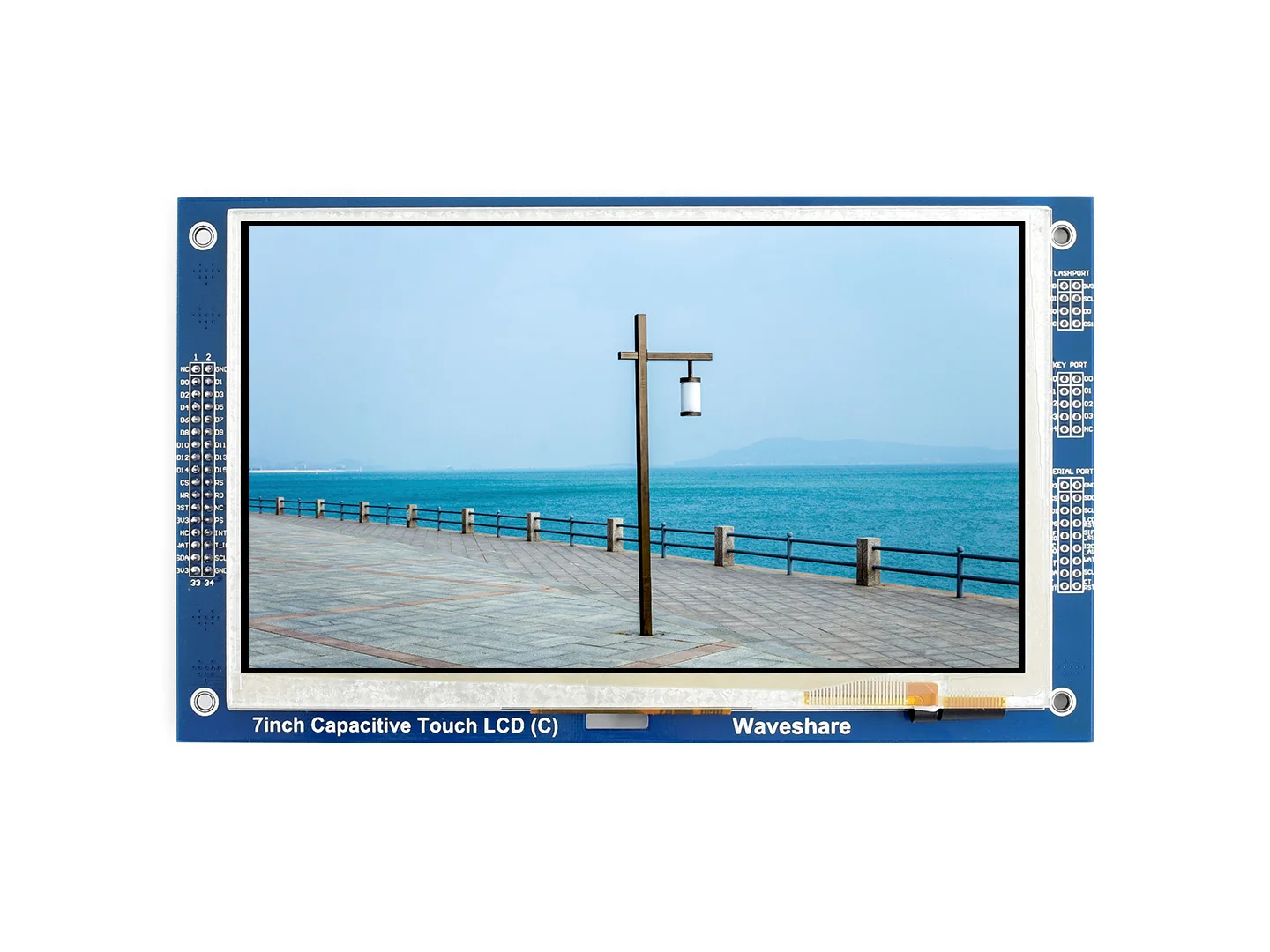

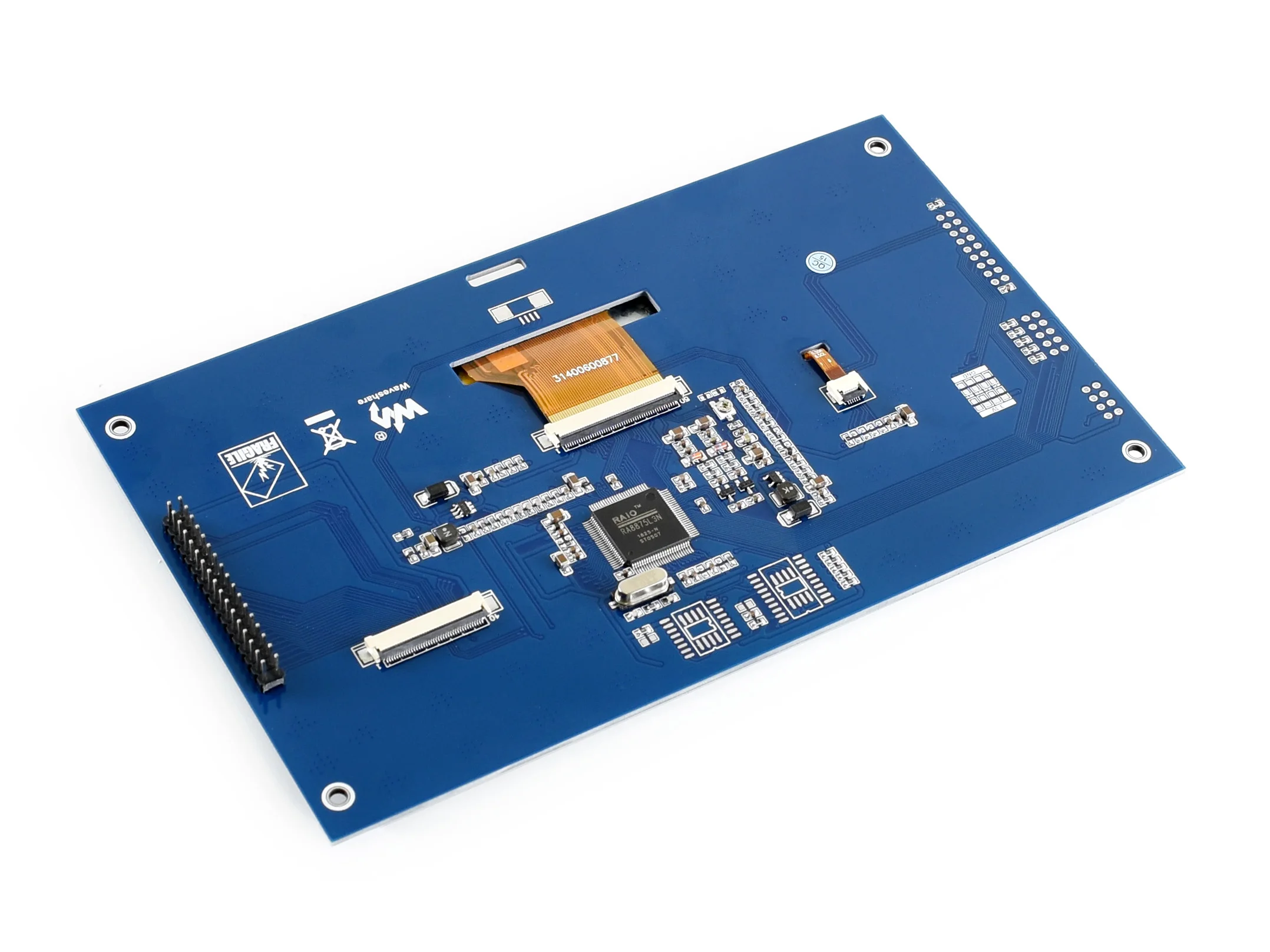

Waveshare 7 дюймовый 800*480 многоцветный Графический ЖК (C) с емкостным сенсорным экраном

7 дюймов 800*480 многоцветный графический ЖК-дисплей, с емкостным сенсорным экраном Особенности Встроенный 10 КБ символ ROM с размером шрифта 8x16 точек и поддержки символов наборы ISO/IEC 8859-1/2/3/4 Блок передачи двигателя (BTE) поддерживает с 2D функцией, совместим с 2D BitBLT функции Встроенный геометрический двигатель скорости Программируемый курсор записи шрифта Функция графического курсора 32x32 пикселей Мощная функция прокрутки блока для вертикального или горизонтального направления Функция увеличения шрифта X1, X2, X3, X4 для горизонтального/вертикального направления Функция вертикального вращения шрифта 256 пользовательских символов с 8x16 точками Ключевые параметры Размер дисплея (мм) 154,08 (Ш) × 85,92 (В) Шаг точки (мм) 0,0642 (Ш) × 0,1790 (В) Соотношение сторон 8 : 5 Разрешение 800*480 (пиксель) Источник питания 3,0 V ~ 3,6 V Ток подсветки ТБД Рабочая температура. (℃) ТБД Тип ЖК-дисплея TFT Интерфейс Интерфейс серии 8080 Интерфейс сенсорной панели I2C ЖК-контроллер RA8875 Сенсорный контроллер GT911 Тип сенсорной панели Емкостный (5 мультитач) Глубина цвета 256/16K Подсветка Светодиодный Определение интерфейса Контактный номер. Символ Описание Тип Функция 1. NC 2. GND Наземный Мощность GND 3. D0 Штырь для передачи данных Вход/выход D0-D15 4. D1 5 D2 6 D3 7 D4 8 D5 9 D6 10 D7 11 D8 12 D9 13 D10 14 D11 15 D12 16 D13 17 D14 18 D15 19 CS ЖК-чип выбор сигнала Вход Низкая активность 20 RS Инструкция/выбор регистра данных Вход 1: инструкция
0: регистр данных 21 WR Запись операции Вход WR = 0, RD = 1 22 RD Чтение операции Вход WR = 1, RD = 0 23 Сброс Сброс ЖК-дисплея Вход Низкая активность 24 NC 25 3V3 Мощность положительная Мощность 3,3 V Вход 26 PS Выбор сигнала параллельного/последовательного ввода Вход 0: Выберите параллельные 8080 27 NC 28 T_IN Прерывание сенсорного экрана Выход Не доступен 29 Подождите Сигнал ожидания Выход 0: занят
1: холостой ход 30 T_IN Емкостный сенсорный экран прерывания Выход Низкий уровень, в то время как сенсорный экран обнаруживает прикосновение 31 SDA Емкостный сенсорный экран I2C Вход/выход Pin данных I2C, чтение/запись данных 32 SCL Емкостный сенсорный экран I2C часы Вход Штырь для часов I2C 33 3V3 Мощность положительная Мощность 3,3 V Вход 34 GND Наземный Мощность GND Загрузка

Ресурсы для развития:Спецификации и т. Д.

Вики:Втулка (с)

Посылка

Вес:0,223 кг

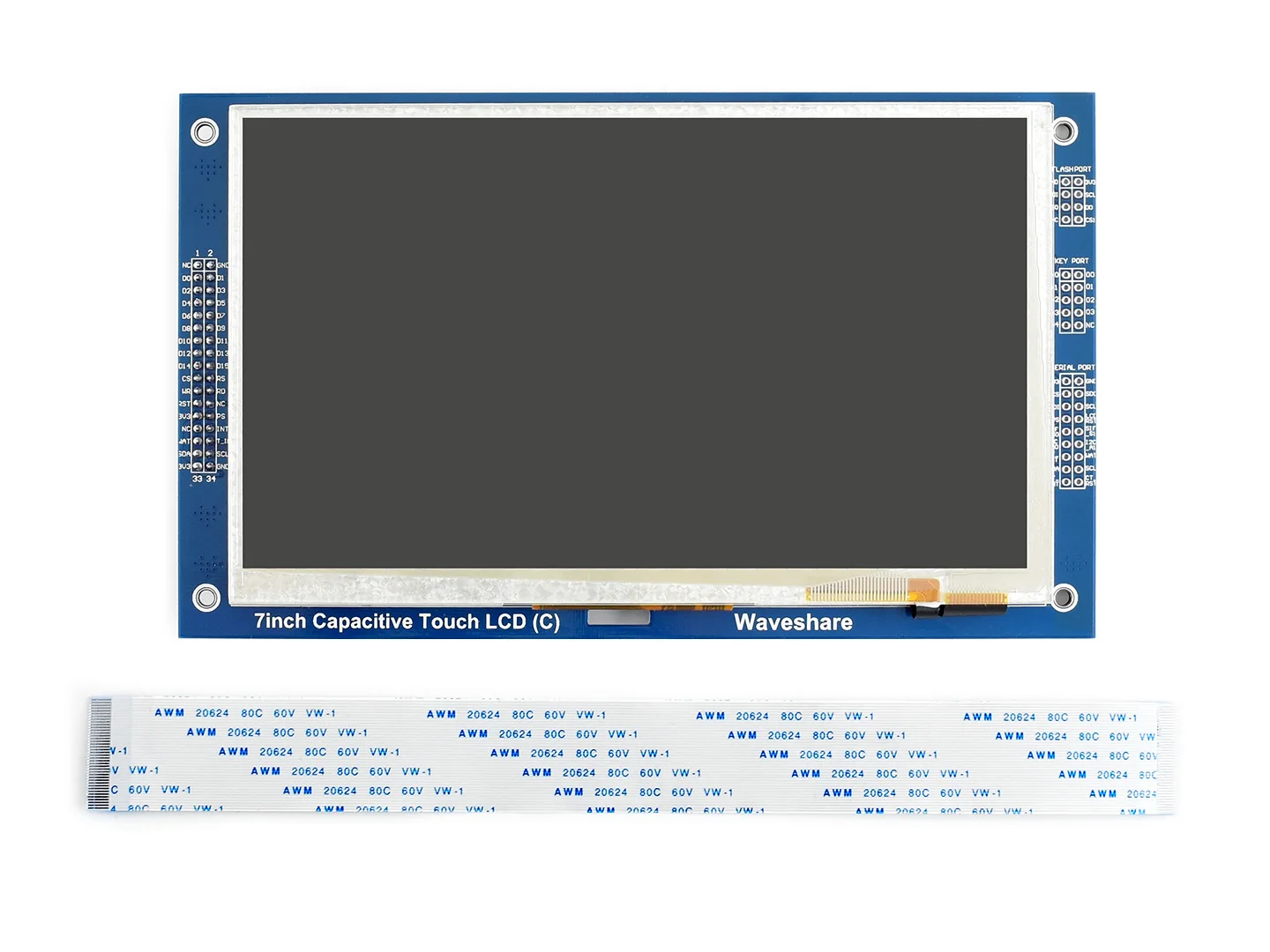

7 дюймов емкостный сенсорный экран ЖК-дисплей (C) × 1 шт. 40-контактный FFC × 1 шт. Внешние размеры

Совместимость

Этот товар совместим с интерфейсом3,2 дюймов 320x240 сенсорный ЖК-дисплей (C).

Руководство по выбору Номер детали Тип сенсорной панели Разрешение ЖК-интерфейс передачи данных Сенсорный контроллер Для использования с 4,3 дюймов емкостный сенсорный экран ЖК-дисплей Емкостный 800x480 24PIN RGB GT911 MCU с ЖК-контроллером 7 дюймов емкостный сенсорный экран ЖК-дисплей (C) Емкостный 800x480 16pin GT911 MCU без ЖК-контроллера 7 дюймов емкостный сенсорный экран ЖК-дисплей (F) Емкостный 1024x600 24PIN RGB GT911 MCU с ЖК-контроллером 7 дюймов емкостный сенсорный экран ЖК-дисплей (г) Емкостный 800x480 24PIN RGB GT911 MCU с ЖК-контроллером 10,1 дюймов емкостный сенсорный экран ЖК-дисплей (D) Емкостный 1024x600 24PIN RGB/LVDS FT5406 MCU с ЖК-контроллером
