Циклонная плата Altera EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA макетная + 19 комплектов аксессуаров

Altera Cyclone Board EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA Development Board + 19 комплектов аксессуаров, Поддержка JTAG

Плата разработки FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную систему EP3C16 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор

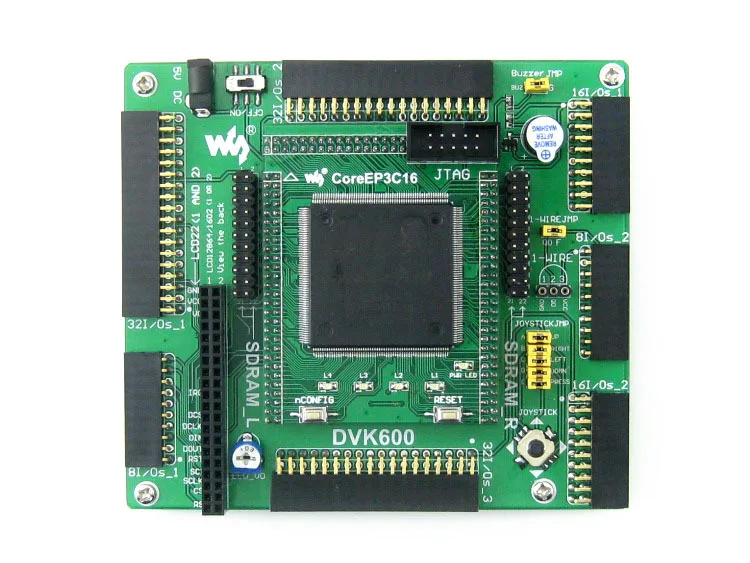

OpenEP3C16-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C16-C позволяет легко и быстро начать дизайн с процессором Nios II.

---

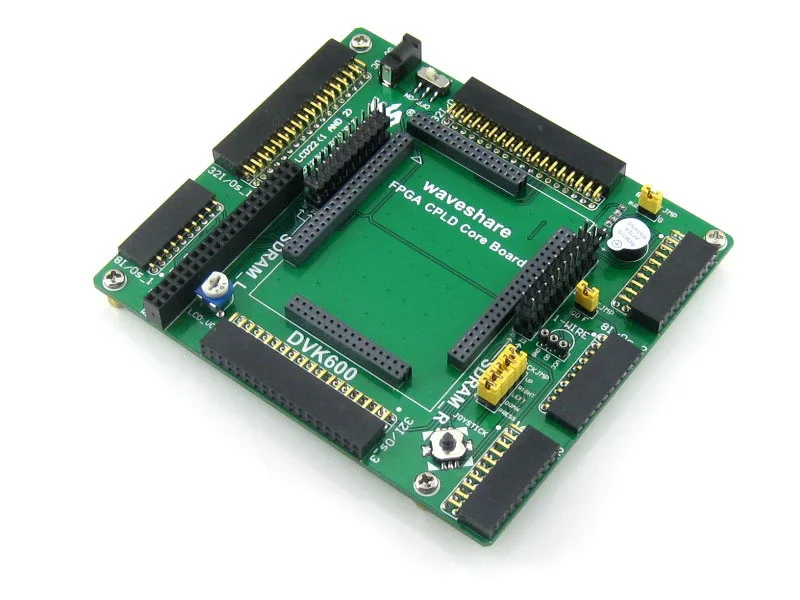

Что на материнском доске FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. Интерфейс SDRAM Для подключения платы аксессуаров SDRAM Также работает как FPGA CPLD разъемы расширения ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack Джойстик:Пять позиций Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Выключатель питания Перемычка зуммера Перемычка с одним проводом Перемычка для джойстика

Для джемперов 17-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

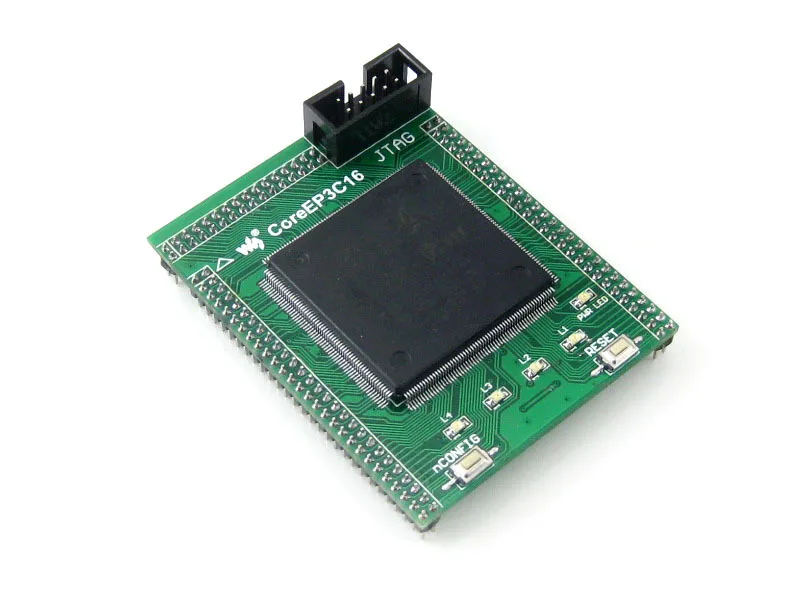

Что на CoreEP3C16 EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,465 в Упаковка:QFP240 I/Os:136 LEs:15408 RAM:504кб PLLs: 4 Отладка/программирование:Поддержка JTAG AMS1117-3.3,3,3 В регулятор напряжения AMS1117-2.5,Регулятор напряжения 2,5 В AMS1117-1.2,Регулятор напряжения 1,2 В EPCS16,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м активный кристаллический осциллятор Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Фотографии

Примечание: OpenEP3C16-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEP3C16-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os     Y AT24CXX EEPROM I2C И radic; И radic; И radic; FM24CXX Фрам I2C И radic; И radic; И radic; AT45DBXX DATAFLASH SPI     И radic; Sd-карта Вспышка SPI     И radic; H57V1262GTR SDRAM Параллельный     И radic; PCF8563 RTC I2C     И radic; DS18B20 Датчик температуры 1 провод И radic; И radic; И radic; SP3232 Серийное общение UART И radic; И radic; И radic; SP3485 Серийное общение UART И radic; И radic; И radic; PL2303 USB для UART UART И radic; И radic; И radic; FT245 USB TO FIFO Параллельный     И radic; CY7C68013A Usb-устройство I/Os   И radic;   ENC28J60 Контроллер Ethernet SPI     И radic; Зуммер Звуковое устройство 1I/O (ШИМ) И radic; И radic; И radic; Клавиатура PS/2 Входное устройство PS/2 И radic;   И radic; Одиночные кнопки Входное устройство ---- И radic; И radic; И radic; 4x4 клавиатуры Входное устройство 8I/Os И radic; И radic; И radic; Джойстик Входное устройство 5I/Os И radic; И radic; И radic; Светодиод Демонстрационное устройство ---- И radic; И radic; И radic; 8 светодиодов Демонстрационное устройство 13I/Os И radic; И radic; И radic; Монитор VGA Демонстрационное устройство VGA И radic; И radic;   Персональный ЖК-дисплей Демонстрационное устройство 11I/Os И radic; И radic;   Графический ЖК-дисплей Демонстрационное устройство 11I/Os И radic;     3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     И radic;

---

Интерфейс отладки/программирования

Плата разработки OpenEP3C16-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Штырь Название сигнала Описание 1 TCK Сигнал часов 2 GND Сигнал заземления 3 TDO Данные от устройства 4 VCC(TRGT) Целевой источник питания 5 TMS JTAG state machine control 6 NC Нет подключения 7 NC Нет подключения 8 NC Нет подключения 9 TDI Данные для устройства 10 GND Сигнал заземления Надпись JTAG

---

Ресурсы для развития Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/OpenEP3C16-C

---

В комплект входит

Вес:0,559 кг

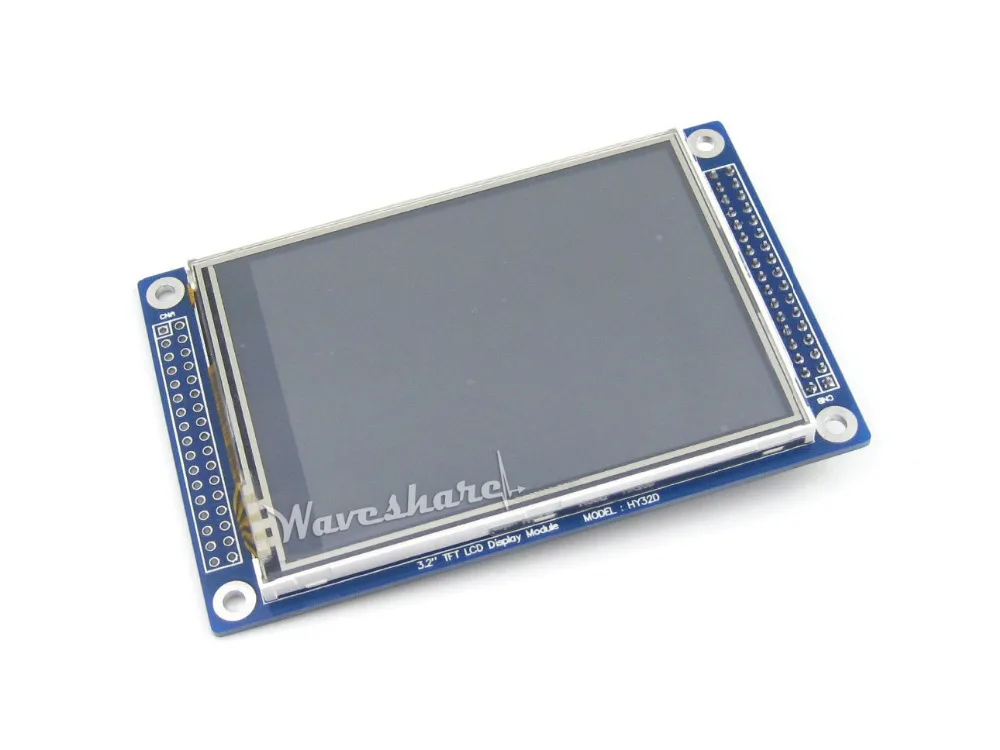

"Стандартная упаковка"И "Комплект аксессуаров для досок"Ниже включены. Стандартная упаковка OpenEP3C16-C макетная плата x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 1 2 3 4 Комплект аксессуаров для досок 3,2 дюйма 320x240 сенсорный ЖК-дисплей x 1 3,2-дюймовый ЖК-адаптер (B) x 1 Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 NorFlash Board (B) x 1 Плата SDRAM (B) x 1 Плата для хранения Micro SD x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 ENC28J60 плата Ethernet x 1 PCF8563 RTC плата x 1 DS18B20 x 1 LCD12864 (3,3 В Синяя подсветка) x 1 LCD1602 (3,3 В Синяя подсветка) x 1 FT245 USB FIFO Board (mini) x 1 Светодиодная панель 8 шт. x 1 8 кнопок x 1 4x4 клавиатуры x 1 Usb-разъем типа A для мини-кабеля типа B x 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 Для большого количества, пожалуйста, свяжитесь с нами для получения предложения!
