Макетная плата Altera Cyclone EP3C16 EP3C16Q240C8N ALTERA III FPGA + 13 комплектов аксессуаров модульный

Макетная плата Altera Cyclone EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA + 13 комплектов аксессуаров, модульный комплект = OpenEP3C16-C посылка A

Макетная плата FPGA, предназначенная для серии ALTERA Cyclone III, имеет встроенное EP3C16 и объединяет различные стандартные интерфейсы, довольно легко для периферийных расширений. Обзор

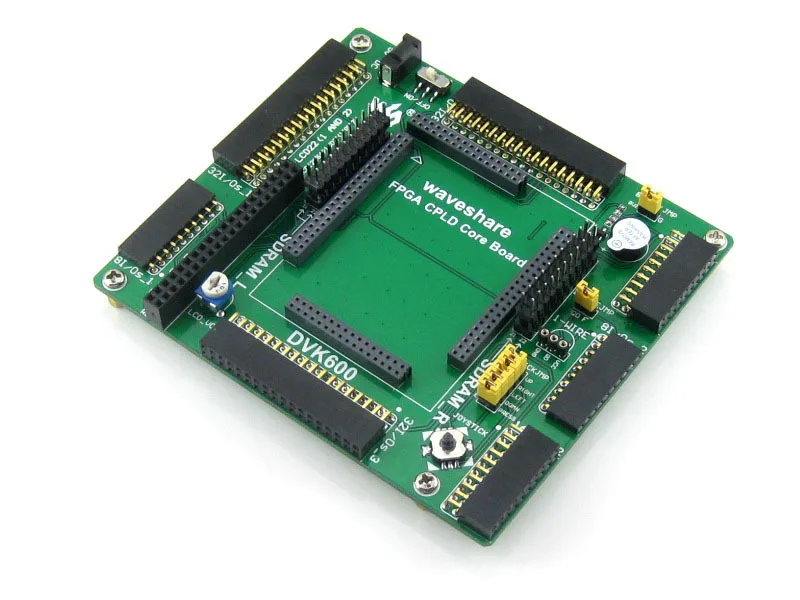

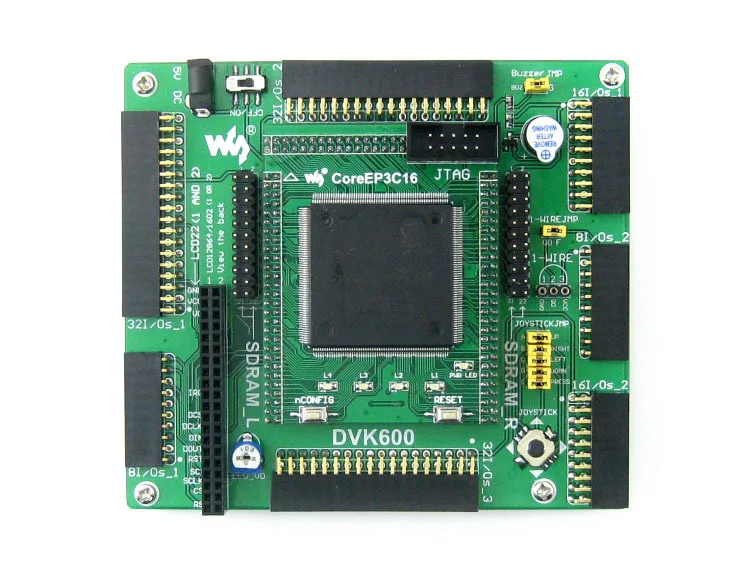

OpenEP3C16-CЭто плата разработки FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для запуска разработки с устройствами серии ALTERA Cyclone III FPGA. OpenEP3C16-C позволяет начать свой дизайн с процессором Nios II легко и быстро.

---

What's на Материнская плата печатная плата FPGA CPLD разъем основной платы:Для легкого подключения материнских плат, которые интегрируют чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_3,Для подключения дополнительных плат/модулей

Все интерфейсы I/O выше:

Возможность моделирования как USART, I2C, SPI, PS/2 и т. Д. Возможность управления устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. SDRAM (синхронное динамическое ОЗУ) интерфейс Для подключения платы аксессуаров SDRAM Также работает как расширительные разъемы FPGA CPLD pins ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. Разъем постоянного тока 5 В Джойстик:Пять положений Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602, регулировка контрастности Мощность переключатель Зуммер джемпер Джемпер с одним проводом Джойстик джемпер

Для Джемперы 17-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

DVK600 поддерживает широкий спектр различных материнских плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенным системным платам.

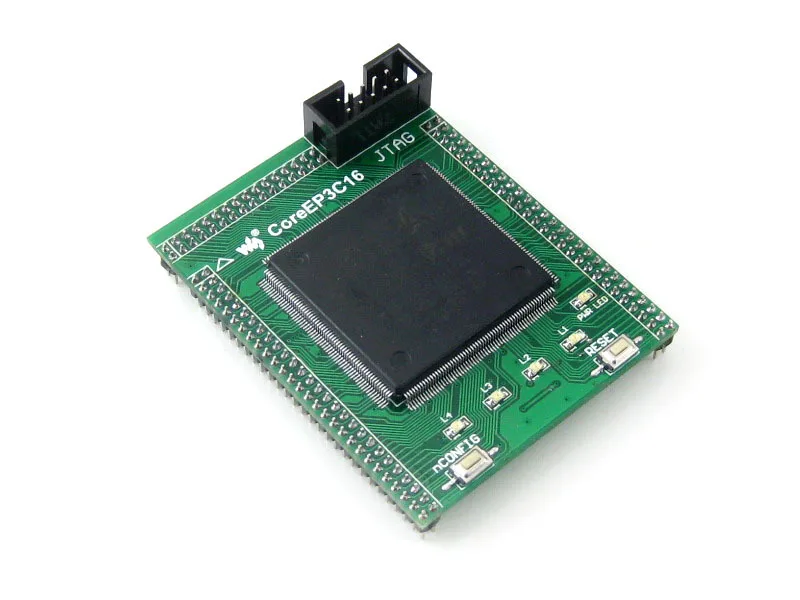

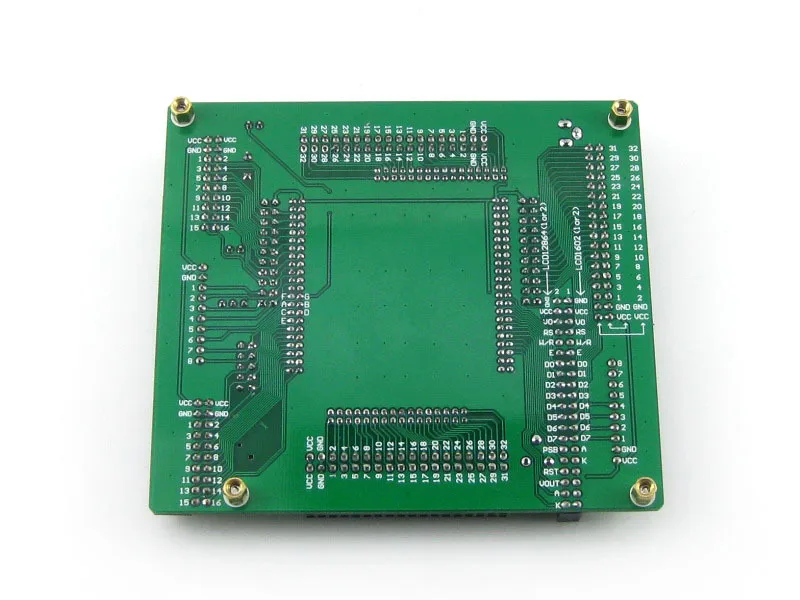

What's на CoreEP3C16 EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA, которое оснащено: Рабочая частота:50 МГц Операционной Напряжение:1,15 V ~ 3,465 V Посылка:QFP240 I/Os:136 LEs:15408 Оперативная память:504kb PLLs: 4 Исправление/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Осциллятор с активным кристаллом, 50 м JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения

---

Фото

Примечание: OpenEP3C16-C не интегрировать любые программирования/функции отладки, программист/отладчик не требуется.

---

Примеры

В OpenEP3C16-C FPGA Совет по развитию поставляется с различными примеры болты с шестигранной головкой поддерживаемых периферийных устройств, которые дают вам быстрый старт разработать ваш собственный приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os     Y AT24CXX EEPROM I2C √ √ √ FM24CXX Фрам I2C √ √ √ AT45DBXX DATAFLASH SPI     √ SD карта Флэш-память SPI     √ H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √ PCF8563 РТК I2C     √ DS18B20 Температура датчик 1-проводной √ √ √ SP3232 Последовательной связи UART √ √ √ SP3485 Последовательной связи UART √ √ √ PL2303 USB UART UART √ √ √ FT245 Usb-fifo Параллельный     √ CY7C68013A USB устройство Ввода/вывода   √   ENC28J60 Ethernet controller SPI     √ Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √ PS/2 клавиатура Вход устройства PS/2 √   √ Одной кнопки Вход устройства ---- √ √ √ 4x4 клавиатуры Вход устройства 8I/Os √ √ √ Джойстик Вход устройства 5I/Os √ √ √ Светодиодный Дисплей устройства ---- √ √ √ 8 SEG светодиодный Дисплей устройства 13I/Os √ √ √ Монитор с видеографической матрицей Дисплей устройства VGA √ √   Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √   Графический ЖК-дисплей Дисплей устройства 11I/Os √     3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Демонстрационное устройство + Входное устройство 32I/Os     √

---

Интерфейс для гайки/программирования

В OpenEP3C16-C FPGA Совет по развитию интегрирует интерфейс JTAG для программирования/отладки.

JTAG имена и описание сигналов Pin-код Название сигнала Описание продукта: 1 TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC(TRGT) Цель источника питания 5 TMS JTAG state machine control 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок

---

Развития ресурсы Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. д.)

---

Посылка содержит

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

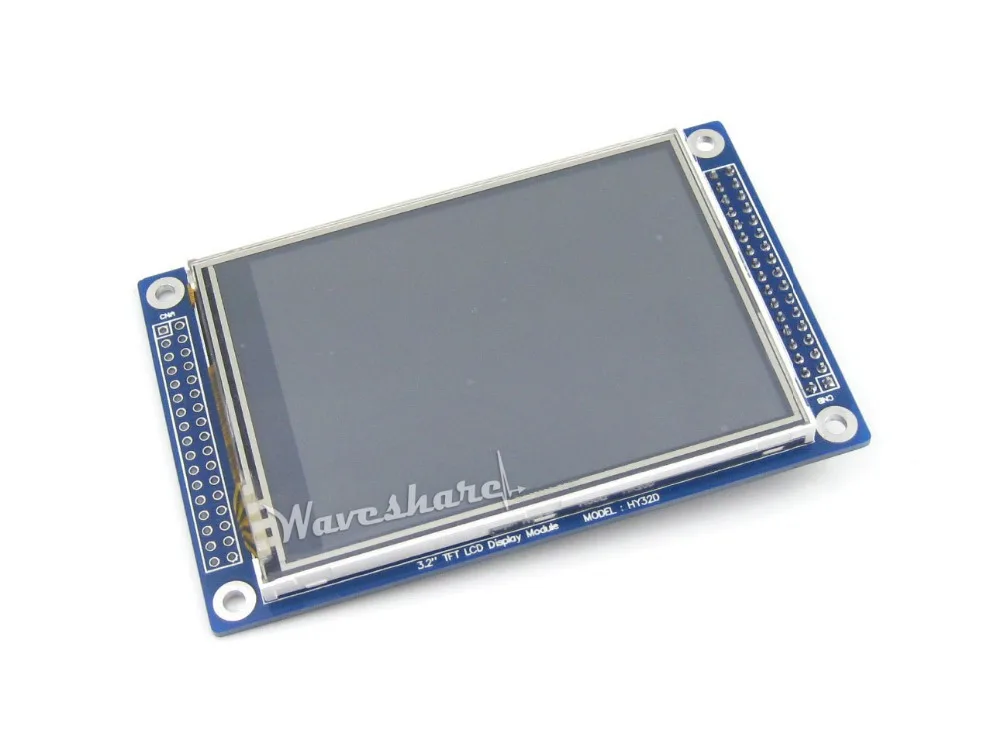

Стандартный посылка Макетная плата для OpenEP3C16-C x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 -1 шт. 2 3 4 Аксессуар Панели посылка 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 3,2 дюймов ЖК-дисплей адаптер (B)-1 шт. Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 NorFlash Board (B) x 1 SDRAM доска (B) x 1 Плата памяти Micro SD x 1 AT45DBXX плата DataFlash x 1 FM24CLXX FRAM Board x 1 USB-плата CY7C68013A (mini) x 1 Плата Ethernet ENC28J60 x 1 Плата PCF8563 RTC x 1 DS18B20 x 1 USB тип A штекер в mini-B кабель x 1 -1 шт. 2 3 4 5 6 7 8 9 10 11 12 13 14   Для большого количества, пожалуйста, не стесняйтесь связаться с нами для предложения!
