Open4337 C Package B # LPC ARM Cortex M4 M0 двухъядерный LPC4337JBD144 макетная плата + 3 2 дюймовый

LPC макетная плата предназначена для LPC4337JBD144 MCU, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

Open4337-C представляет собой LPC макетная плата предназначена дляLPC4337JBD144Микроконтроллер, состоит из материнской платы и основной платы MCUCore4337.

В Open4337-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульная и открытая конструкция делает его идеальным вариантом для начала разработки приложений с LPC серии микроконтроллеры.

---

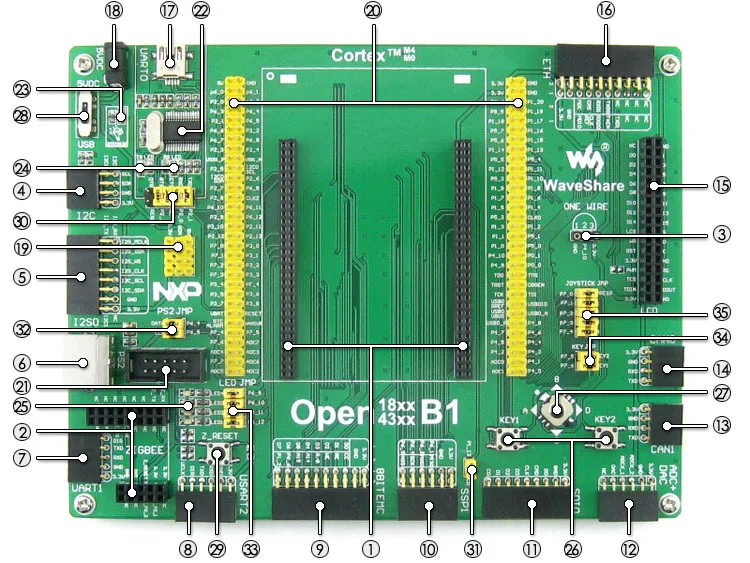

Что на материнском доске MCU разъем основной платы:Для легкого подключения основной платы MCU ZigBee разъем:Для подключения ZigBee модуль Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс I2C0 | I2C1:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. I2S0 интерфейс:Для подключения I2S модулей, таких как аудио модуль и т. д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. UART2 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. 8 бит EMC интерфейс:Для подключения NandFlash Модуль и т. д. SSP1 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SDIO интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI АЦП + DAC интерфейс:АЦП/ЦАП тестирования CAN1 интерфейс:Для подключения может модуль CAN0 интерфейс:Для подключения может модуль ЖК-дисплей Интерфейс:Для подключения сенсорного ЖК-экрана ETH интерфейс:Для подключения ETH модуль Интерфейс USB:Преобразует в UART через встроенный USB в UART Конвертор PL2303 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Интерфейс программирования/отладки ZigBee:Для отладки ZigBee модуль PL2303,Встроенный USB в UART конвертер Индикатор питания PL2303 TX-LED / RX-LED,UART индикатор передачи/приема Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Джойстик:Пять положений Импульсный источник питания,5 в постоянного тока или USB ZigBee Кнопка сброса PL2303 перемычки:Поддерживает программирование и/или UART отладки SD карта обнаружения перемычки:Функция обнаружения SD карты PS/2 джемпер Светодиоды джемпер Пользовательский ключ джемпер Джойстик джемпер

Для джемпера:

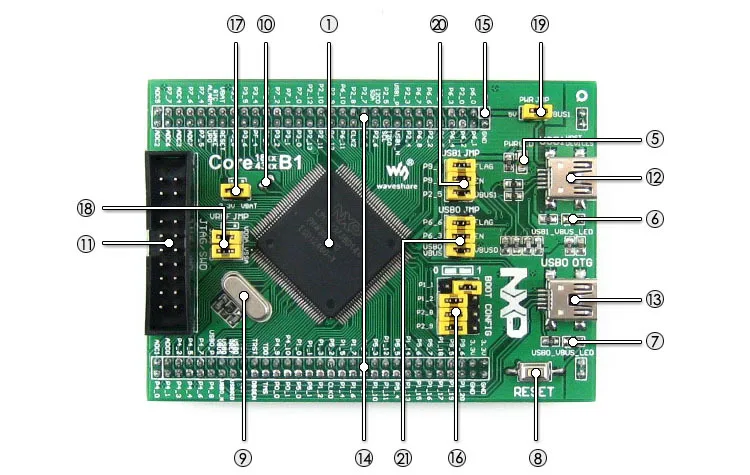

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки What's на Core4337 LPC4337JBD144:LPC ARM Cortex-M4/M0 двухъядерный микроконтроллер: Ядро:Cortex-M4 процессор, Макс 204 МГц Ядро:Cortex-M0 coprocessor, 204MHz Max Комплект поставки:LQFP144 Ввода/вывода:83 LEs:6K Память:Флэш-память, всего 1 м, SRAM общая 136kB, встроенная 64kB, E2PROM 16kB, OTP памяти 64 бит Интерфейсы: 1 x SPIFI, 1x10/100T MAC 1 х высокоскоростной USB2.0 хост/прибор/OTG USB флэш накопитель 1 x высокоскоростной хост/устройство USB 2,0 1x550 UART, 3x550 USART, 1 x IrDA 2 x может 2,0, 2 x МГБ, 1 x SPI, 1 x Быстрая зарядка-режим плюс I2C 1 х стандартный I2C-bus, 2 x I2S, 1 x EMC, 1 х SD/MMC 1 x ШИМ, 1 x QEI, 1x10-bit DAC, 2x10-АЦП AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения LM3625-H (на нижней стороне),Управление питанием USB устройства QSPI флэш-припой колодки (на нижней стороне),Для пайки Внешняя вспышка в том случае, если требуется Индикатор питания USB1 VBUS LED USB0 VBUS LED Кнопка сброса Размеры от 12 мес. Кварцевый резонатор 32,768 K с украшением в виде кристаллов, Для внутреннего часы реального времени с калибровки Интерфейс JTAG/SWD:Для отладки/программирования USB1 интерфейс: Режим устройства: общение с компьютером Хост режим: общение с usb-устройств (например, USB флэш-накопитель) через кабель-переходник USB0 интерфейс, Функции USB OTG функция MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin, вход питания,Мощность основная плата от внешнего источника (во время работы на хост USB/OTG USB флэш накопитель режим, 5V вход питания не требуется) Конфигурация загрузки VBAT Перемычка выбора Короткий Джемпер для использования системы питания Открытый джемпер для подключения VBAT к внешнему источнику питания, как, например, батарея USB кнопка включения джемпер Короткий Джемпер: питание от USB1 VBUS (это возможно, чтобы обеспечить питание материнская плата печатная плата для через Wi-Fi 5V штифт) Откройте джемпер: питание от материнская плата печатная плата USB1 джемпер Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода USB0 джемпер Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода

---

Фото

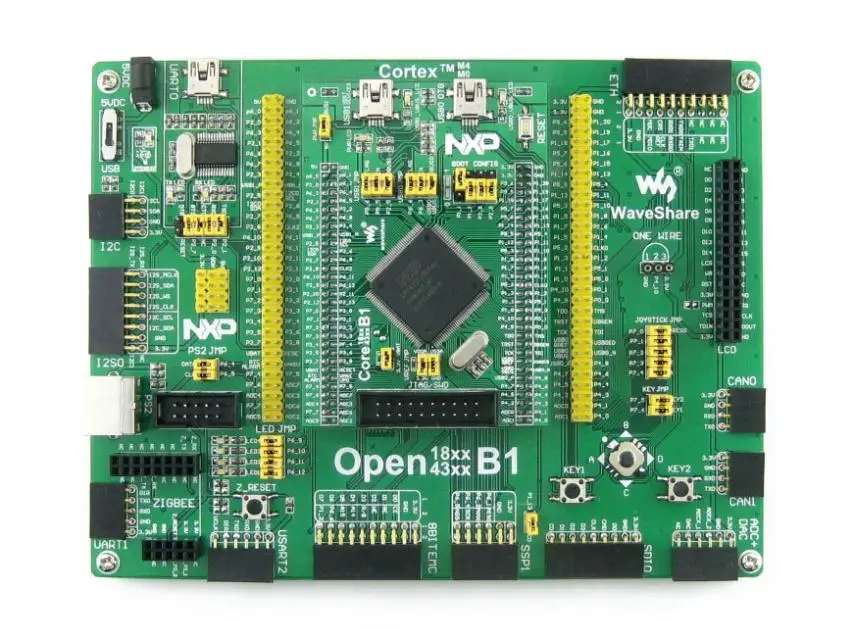

Open4337-C макетная плата
Open4337-C макетная плата
Open4337-C макетная плата (вид сзади)

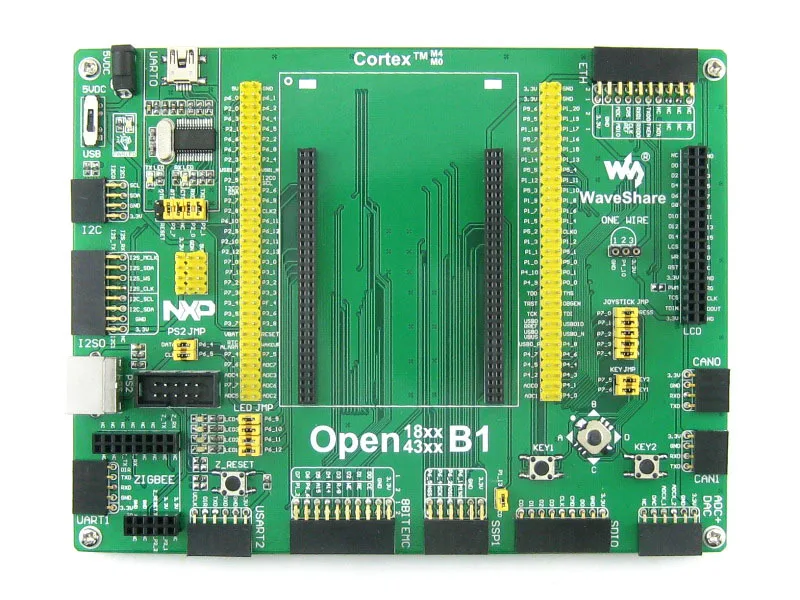

Open4337-C материнская плата печатная плата
Open4337-C μC/OS-II (Ⅰ)
Open4337-C μC/OS-II (Ⅱ)
Open4337-C μC/OS-II (Ⅲ)
Open4337-C μC/OS-II (Ⅳ)
MCU основной плате Core4337
MCU основной плате Core4337
Подключение к отладчик
Подключение к различные периферийные устройства
Подключение к USB устройства
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате для хранения Micro SD
Подключение к DataFlash доска
Подключение к NandFlash Board
Подключение к NRF24L01 RF плате
Подключение к сети Ethernet
Подключение к MP3 плате VS1003B
Подключение к любой вспомогательной плате, которая вам нужна





Примечание:
В Open4337-C поддерживает программирование через UART загрузчика
Open4337-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

  Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) LPC Cortex-M3/M4 разработка документов (технический паспорт и т. д.)

Вики:Www.wav eshare.com/wiki/Open4337-C

---

В комплект входит: Вес упаковки:0,434 кг

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет   Open4337-C макетная плата x 1 Usb-разъем типа A для мини-кабеля типа B x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт. -1 шт. 2 3 4 5 6 Аксессуары для досок пакетом   3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 DP83848 плата Ethernet x 1 Плата для хранения Micro SD x 1 NandFlash Board (A) x 1 Аналоговая тестовая плата x 1 FM24CLXX Фрам доска x 1 AT45DBXX DataFlash Board x 1 SN65HVD230 CAN Board 2 шт x 1 Ethernet-кабель-1 шт. -1 шт. 2 3 4 5 6 7 8 9
