Макетная плата Open429Z D|arm board|arm modulecortex m4 |
Описание товара
Макетная плата STM32, предназначенная для ST официальных инструментов 32F429IDISCOVERY, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.![STM32F429ZIT6 development board]()
Обзор
What's на Материнская плата печатная плата![STM32F429ZIT6 development board on board resource]()
32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERYMCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширенияUSB разъем:USB к UART через встроенный конвертер PL2303Интерфейс I2C1/I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д.Интерфейс I2S2/I2S3/I2C1:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д.DCMI интерфейс:Для подключения камерыИнтерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPICAN1 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CANCAN2 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CANUART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.Интерфейсы SPI1/SPI4 + AD/DA:Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д.Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.8-битный ФКЦБ интерфейс:Легко соединяется с периферийными устройствами, такими как NandFlashSAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.Разъем постоянного тока 5 В5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователяИнтерфейс JTAG/SWD:Для гайки/программированияДжойстик джемперКороткая перемычка, чтобы подключить джойстик к стандартным I/Os, используемым в коде примераОткройте перемычку, чтобы подключить джойстик к пользовательской I/Os через соединительные проводаПереключатель режима загрузки:Для настройки pin BOOT0USB к UART jumperAMS1117-3.3:3,3 V регулятор напряженияPL2303:Конвертер USB в UART5V выключатель питания постоянного токаМощность индикаторUART1 индикаторДжойстик:Пять положенийЧто есть на 32F429IDISCOVERYМикроконтроллер STM32F429ZIT6 с 2 Мб флэш-памяти, 256 КБ ОЗУ в LQFP144 посылкаБортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельногоST-LINK/V2 (с разъемом SWD для программирования и отладки)Питание платы: через usb-автобус или от внешнего аккумулятора 3 в или 5 В2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплейSDRAM (синхронное динамическое ОЗУ 64 мбитсL3GD20, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом гироскопШесть светодиодов:LD1 (красный/зеленый) для передачи данных через USBLD2 (красный) для 3,3 V power-onДва пользовательских светодиода: LD3 (зеленый), LD4 (красный)Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (сверхток)Две кнопки (user и reset)USB OTG с микро-коннектор ABУдлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого нанесения32F429I-DISCOVERY: верхний макет
![STM32F429I-DISCO what's onboard]()
32F429I-DISCOVERY: нижняя структура
![STM32F429I-DISCO what's onboard]()
Фото
JTAG/SWD интерфейсы
![JTAG Header Pinout]()
На рисунке 2.SWD заголовок
![SWD Header Pinout]()
Развития ресурсы
Посылка содержит![]()
2![]()
3![]()
4![]()

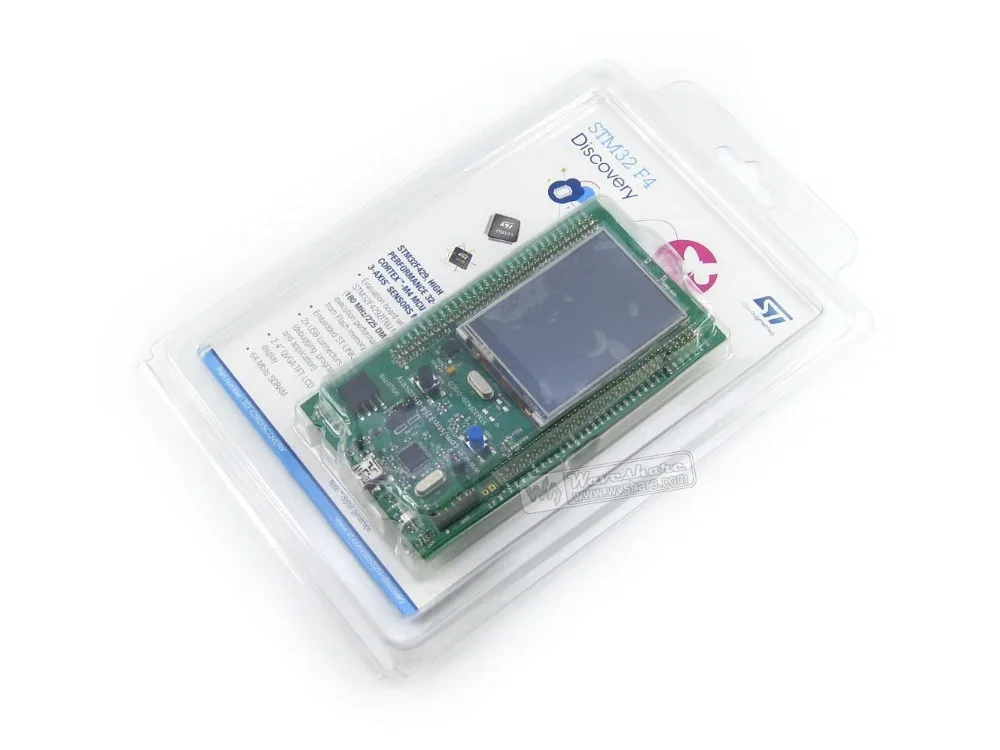

Аксессуар Панели посылка32F429IDISCOVERY x 1UDA1380 доска х 1Аналоговая тестовая плата x 1Плата памяти Micro SD x 1Плата камеры OV2640 x 1Плата NandFlash (A) x 1SN65HVD230 можете сесть на 2 шт. x 1FM24CLXX FRAM Board x 1AT45DBXX плата DataFlash x 1RS232 доска х 1USB тип A штекер в mini-B кабель x 1Последовательный кабель «Папа-мама» x 1-1 шт.![]()
2![]()
3![]()
4![]()
5![]()
6![]()
7![]()
8![]()
9![]()
10![]()
11![]()
12![]()
Из-за особенностей работы

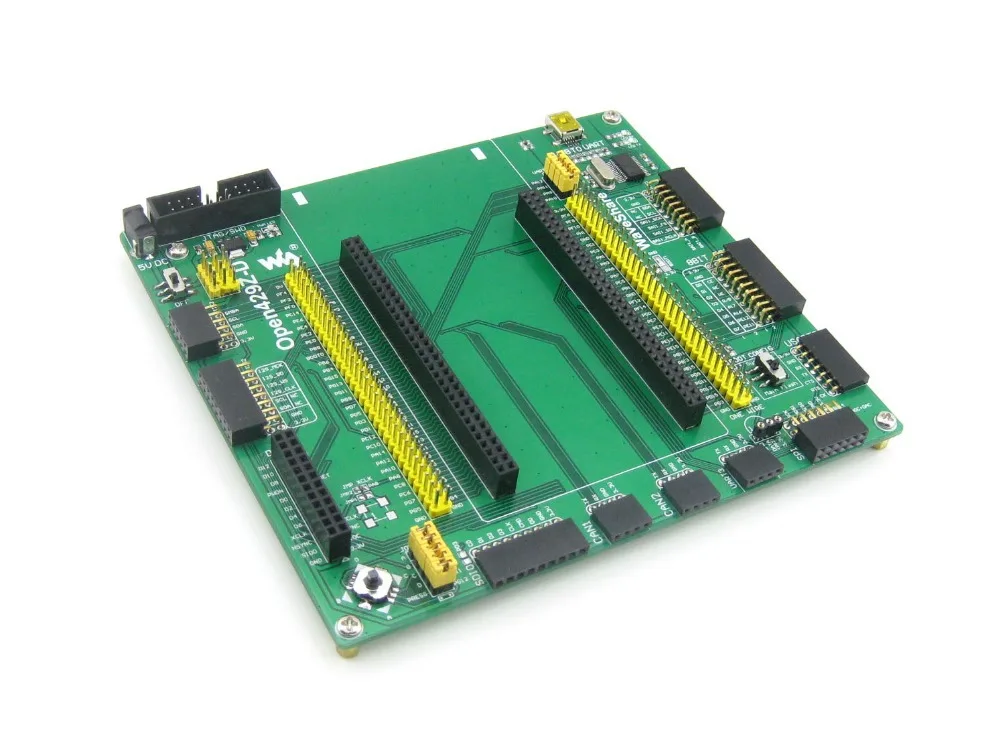

ОбзорOpen429Z-D представляет собой STM32 Совет по развитию, предназначенный для ST Официальный Инструмент32F429IDISCOVERY, Который показываетSTM32F429ZIT6Микроконтроллер бортовой.
В Open429Z-D поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32.
What's на Материнская плата печатная плата
32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERYMCU контактный разъем:Все порты MCU I/O доступны для Расширительных разъемов для дальнейшего расширенияUSB разъем:USB к UART через встроенный конвертер PL2303Интерфейс I2C1/I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д.Интерфейс I2S2/I2S3/I2C1:Легко подключается к внешним IPS, таким как аудио модуль, и т. Д.DCMI интерфейс:Для подключения камерыИнтерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPICAN1 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CANCAN2 интерфейс:Поддерживает связь с дополнительными платами, которые имеют удобное устройство CANUART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.Интерфейсы SPI1/SPI4 + AD/DA:Легко подключается к периферийным портам SPI, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д.Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA)UART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д.8-битный ФКЦБ интерфейс:Легко соединяется с периферийными устройствами, такими как NandFlashSAI1 интерфейс:Для подключения звуковые модули, такие как модуль UDA1380Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.Разъем постоянного тока 5 В5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователяИнтерфейс JTAG/SWD:Для гайки/программированияДжойстик джемперКороткая перемычка, чтобы подключить джойстик к стандартным I/Os, используемым в коде примераОткройте перемычку, чтобы подключить джойстик к пользовательской I/Os через соединительные проводаПереключатель режима загрузки:Для настройки pin BOOT0USB к UART jumperAMS1117-3.3:3,3 V регулятор напряженияPL2303:Конвертер USB в UART5V выключатель питания постоянного токаМощность индикаторUART1 индикаторДжойстик:Пять положенийЧто есть на 32F429IDISCOVERYМикроконтроллер STM32F429ZIT6 с 2 Мб флэш-памяти, 256 КБ ОЗУ в LQFP144 посылкаБортовой ST-LINK/V2 с выбором переключатель режима для того, чтобы использовать в набор входит в качестве отдельногоST-LINK/V2 (с разъемом SWD для программирования и отладки)Питание платы: через usb-автобус или от внешнего аккумулятора 3 в или 5 В2,4 "QVGA на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплейSDRAM (синхронное динамическое ОЗУ 64 мбитсL3GD20, ST MEMS датчик движения, 3-axis электронные сигареты с цифровым выходом гироскопШесть светодиодов:LD1 (красный/зеленый) для передачи данных через USBLD2 (красный) для 3,3 V power-onДва пользовательских светодиода: LD3 (зеленый), LD4 (красный)Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (сверхток)Две кнопки (user и reset)USB OTG с микро-коннектор ABУдлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого нанесения32F429I-DISCOVERY: верхний макет
32F429I-DISCOVERY: нижняя структура
Фото
Примечание:
В 32F429IDISCOVERY интегрирует ST-LINK/V2 для программирования/отладка (SWD только).
JTAG/SWD интерфейсы
На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса
Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок
Развития ресурсы
Руководство пользователя CD включает в себя средства разработки, указанные ниже:
СхемаДемонстрационный код (образцы в C, μC/OS-II)Соответствующее программное обеспечение (KEIL и т. д.)STM32 DatasheetsSTM32 разработка документовПосылка содержит
В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.
Стандартный посылкаOpen429Z-D материнская плата печатная плата x 14-контактный 2 в упаковке x 1Кабель питания USB x 1Руководство пользователя CD x 1-1 шт.
2
3
4

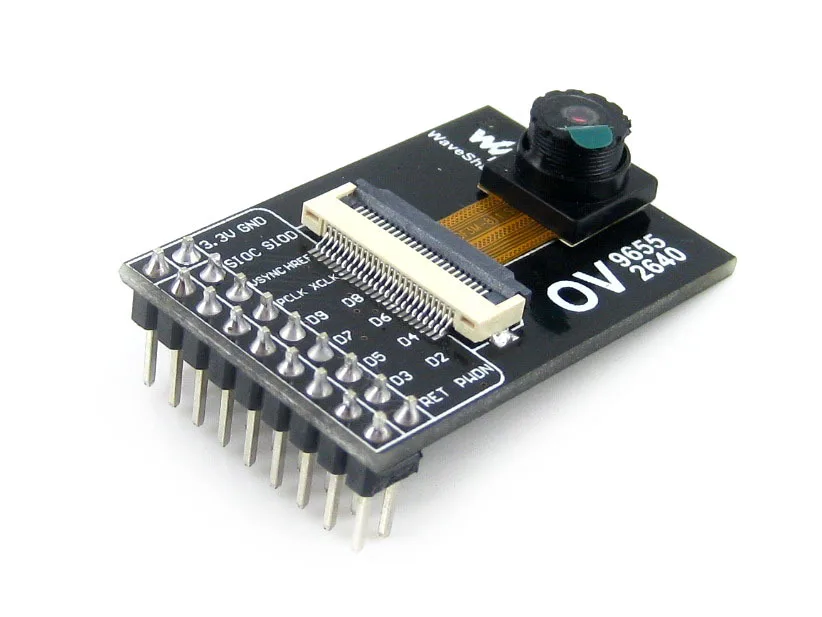

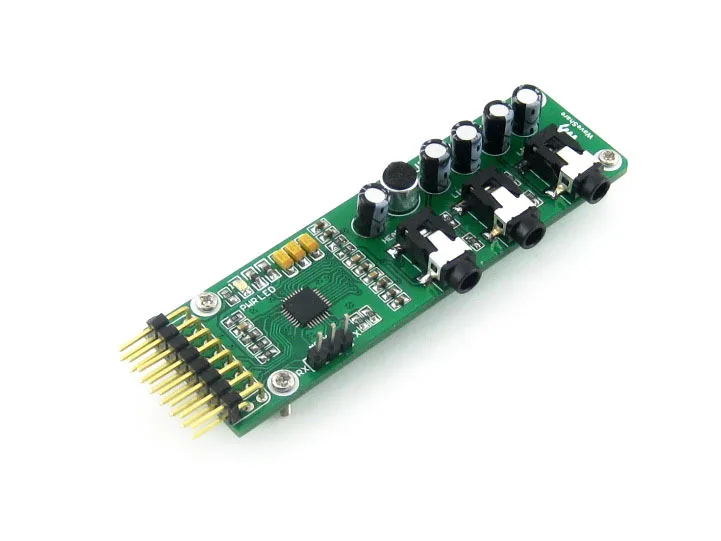

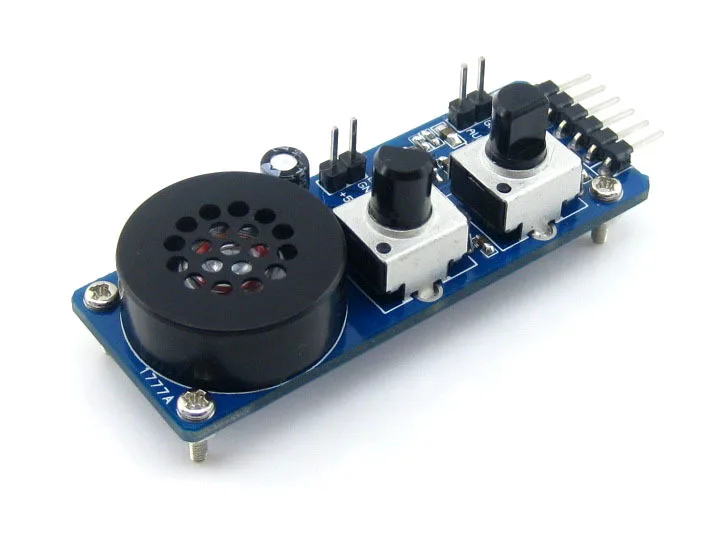

Аксессуар Панели посылка32F429IDISCOVERY x 1UDA1380 доска х 1Аналоговая тестовая плата x 1Плата памяти Micro SD x 1Плата камеры OV2640 x 1Плата NandFlash (A) x 1SN65HVD230 можете сесть на 2 шт. x 1FM24CLXX FRAM Board x 1AT45DBXX плата DataFlash x 1RS232 доска х 1USB тип A штекер в mini-B кабель x 1Последовательный кабель «Папа-мама» x 1-1 шт.
2
3
4
5
6
7
8
9
10
11
12
Из-за особенностей работы
Для большого количества, пожалуйста, не стесняйтесь связаться с нами для предложения!
