STM32F429I DISCO и Расширительная плата + 7 комплектов модулей STM32 Cortex M4 макетная # Open429Z D

STM32 разработочная плата предназначена для официального инструмента ST 32F429IDISCOVERY и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open429Z-D-это разработочная плата STM32, предназначенная для официального инструмента ST32F429IDISCOVERY, Который показываетSTM32F429ZIT6Микроконтроллер на борту.

Open429Z-D поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32.

---

Что на материнском доске

32F429IDISCOVERY розетка:Для легкого подключения 32F429IDISCOVERY MCU контактный разъем:Все порты MCU I/O доступны на разъемах расширения для дальнейшего расширения Разъем USB:USB к UART через бортовой конвертер PL2303 Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс I2S2/I2S3/I2C1:Легко подключается к периферийным устройствам I2S, таким как аудио модуль и т. д. Интерфейс DCMI:Для подключения камеры Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс UART3:Легко подключается к RS232, RS485, USB к 232 и т. Д. SPI1/SPI4 + AD/DA интерфейсы: Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Легко подключается к модулям AD/DA (SPI1 имеет альтернативную функцию AD/DA) Интерфейс UART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. 8-битный интерфейс FMC:Легко подключается к периферийным устройствам, таким как NandFlash Интерфейс SAI1:Для подключения звуковые модули Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя Интерфейс JTAG/SWD:Для отладки/программирования Перемычка для джойстика Короткая перемычка для подключения джойстика к стандартному I/Os, используемому в коде примера Откройте перемычку для подключения джойстика к пользовательским I/Os через перемычки Переключатель режима загрузки:Для настройки бут0 pin USB для UART jumper AMS1117-3.3:3,3 В регулятор напряжения PL2303:Конвертер USB в UART Кристалл 12 МГц Выключатель питания постоянного тока 5 В Индикатор питания Индикатор UART1 Джойстик:Пять позиций Что на 32F429IDISCOVERY



Микроконтроллер STM32F429ZIT6 с 2 мегабайтами флэш-памяти, 256 Кбайт оперативной памяти в LQFP144 посылка Бортовой ST-LINK/V2-B Mbed™ -enabled (mbede@alibaba.com) Функции USB: Порт отладки Виртуальный com-порт Массовое хранение Питание платы: через usb-шину или от внешнего напряжения питания 3В или 5В 2,4 "QVGA TFT LCD 64-Mbit SDRAM L3GD20, ST MEMS датчик движения 3-осевой цифровой выходной гироскоп Шесть светодиодов: LD1 (красный/зеленый) для USB связи LD2 (красный) для питания 3,3 В Два пользовательских светодиода: LD3 (зеленый), LD4 (красный) Два светодиода USB OTG: LD5 (зеленый) VBUS и LD6 (красный) OC (перегрузки по току) Две кнопки (пользователь и сброс) USB OTG с микро-коннектор AB Удлинитель для LQFP144 I/Os для быстрого подключения к макетной плате и легкого зондирования Комплексное бесплатное программное обеспечение, включая различные примеры, часть STM32CubeF4 посылка или STSW-STM32138 для использования старых стандартных библиотеки 32F429IDISCOVERY: верхняя компоновка
32F429IDISCOVERY: нижняя компоновка



---

Фотографии

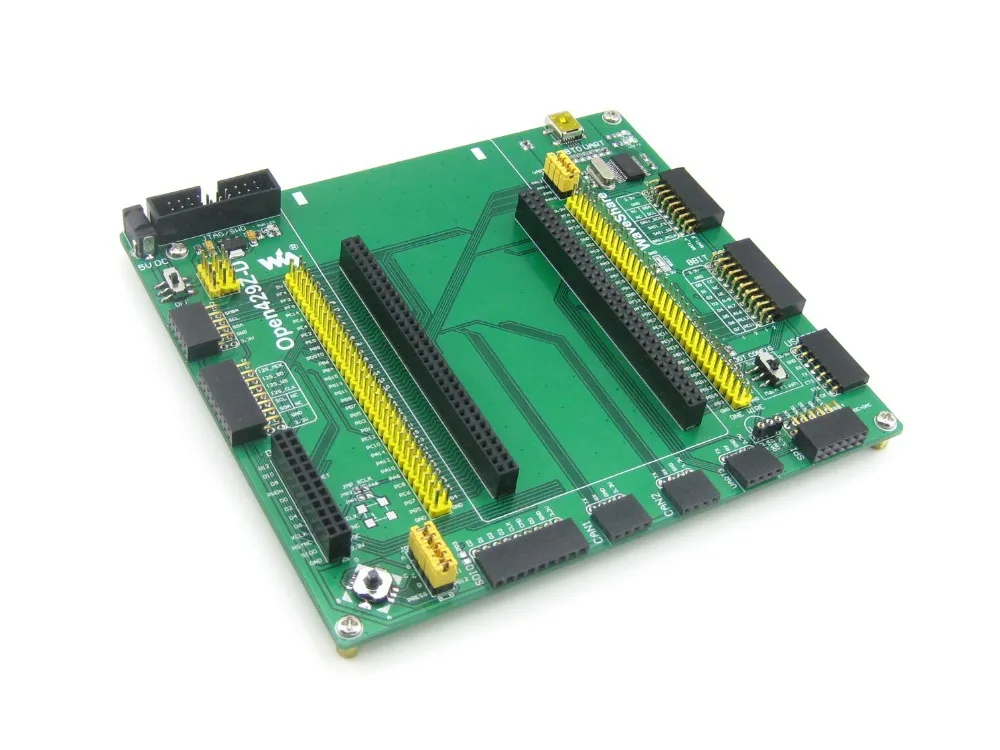

Open429Z-D совет по разработке

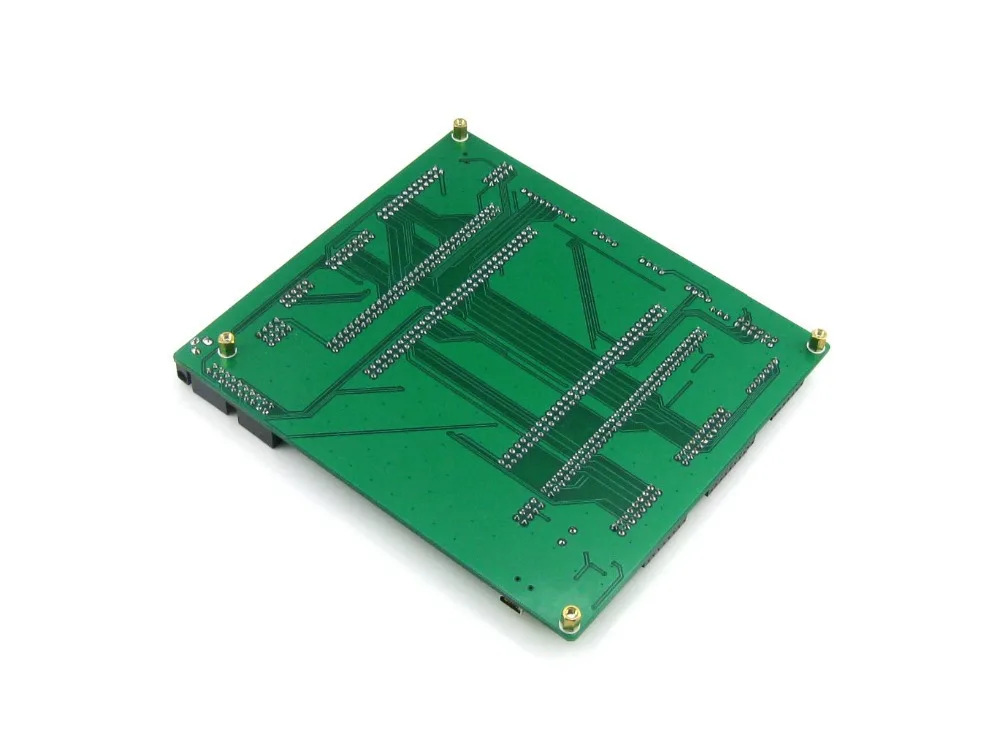

Open429Z-D панель для разработки

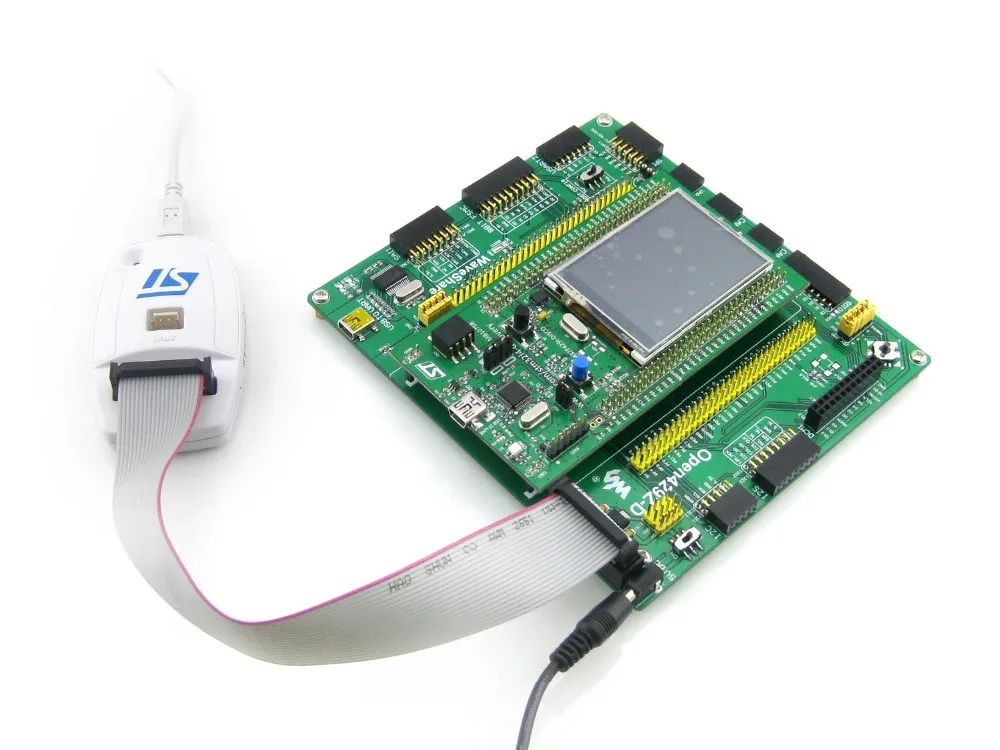

Open429Z-D подключения к программатору
Подключение к различным периферийным устройствам
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
STM32 Cortex-M4 MCU плата
Подключение к usb-устройству через кабель конвертера
Подключение к аудиоплате
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате NandFlash
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
32F429IDISCOVERY интегрирует ST-LINK/V2-B для программирования/отладки (только SWD).

---



JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD



---

Ресурсы для развития Схема Демонстрационный код (примеры в C, μC/OS-II) Сопутствующее программное обеспечение (KEIL и т. д.) STM32 технические спецификации STM32 разработка документов

Вики:Www.wav eshare.com/wiki/Open429Z-D



Посылка

Вес:0,356 кг

"Стандартная посылка"И"Комплектующие для досок посылка"Ниже включены.

Стандартная посылка Материнская плата Open429Z-D x 1 4-контактный 2-контактный пакет проводов x 1 Кабель питания USB x 1 Программное обеспечение CD x 1 1. 2. 3. 4. Комплектующие для досок посылка 32F429IDISCOVERY x 1 WM8960 аудио Плата x 1 Аналоговая тестовая плата x 1 Плата для хранения Micro SD x 1 OV2640 плата камеры x 1 Плата NandFlash (A) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 1. 2. 3. 4. 5 6 7
