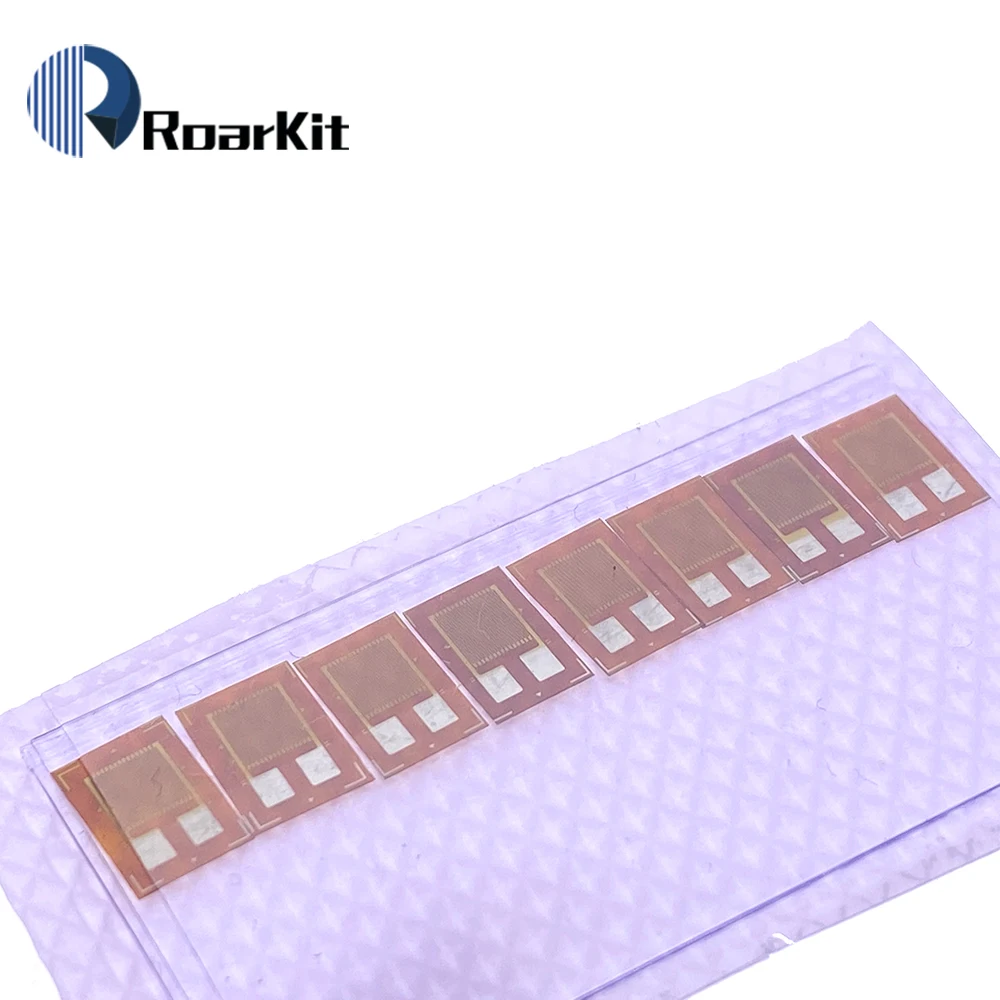

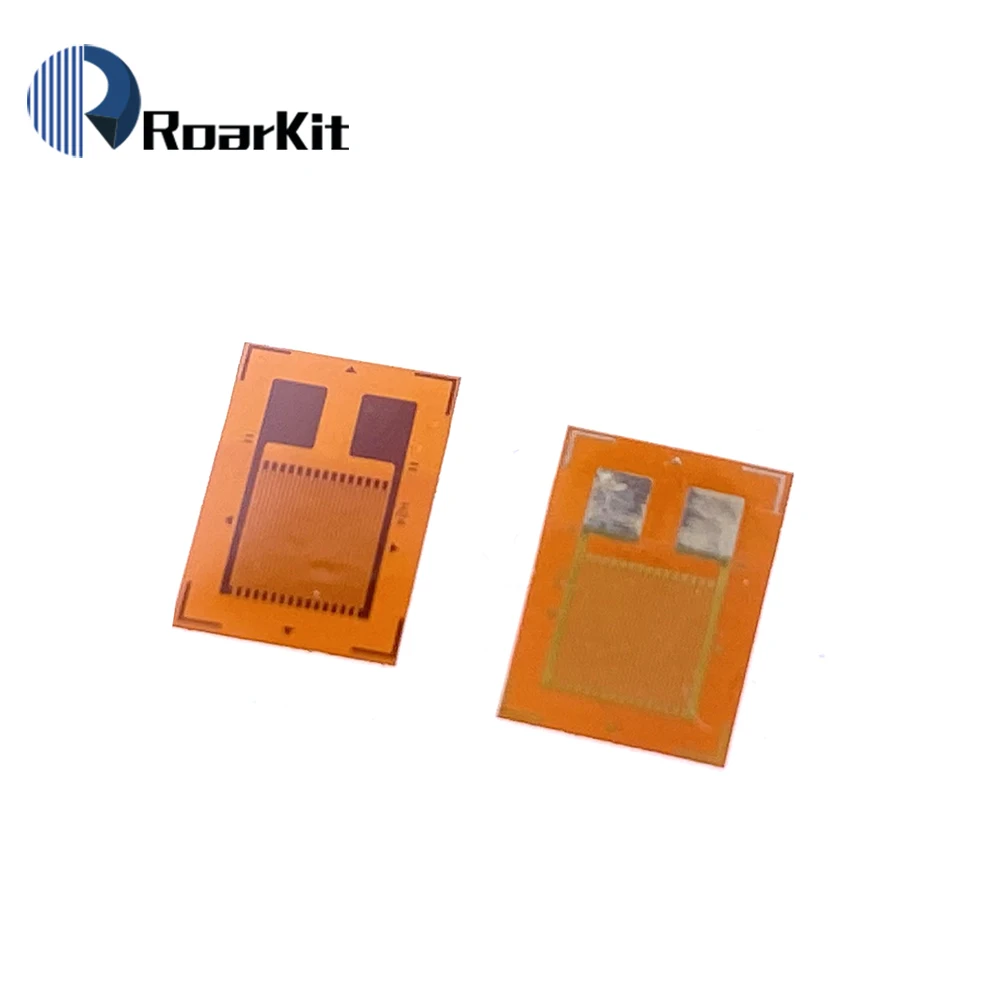

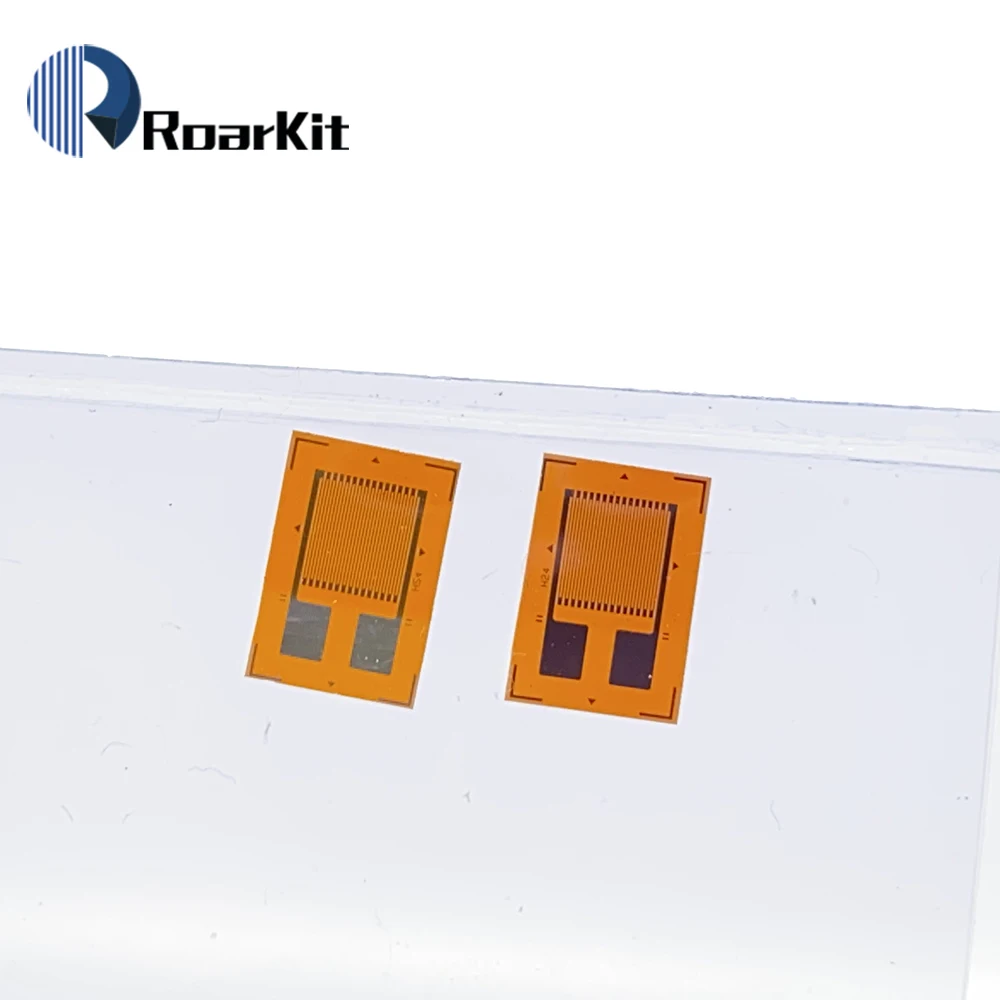

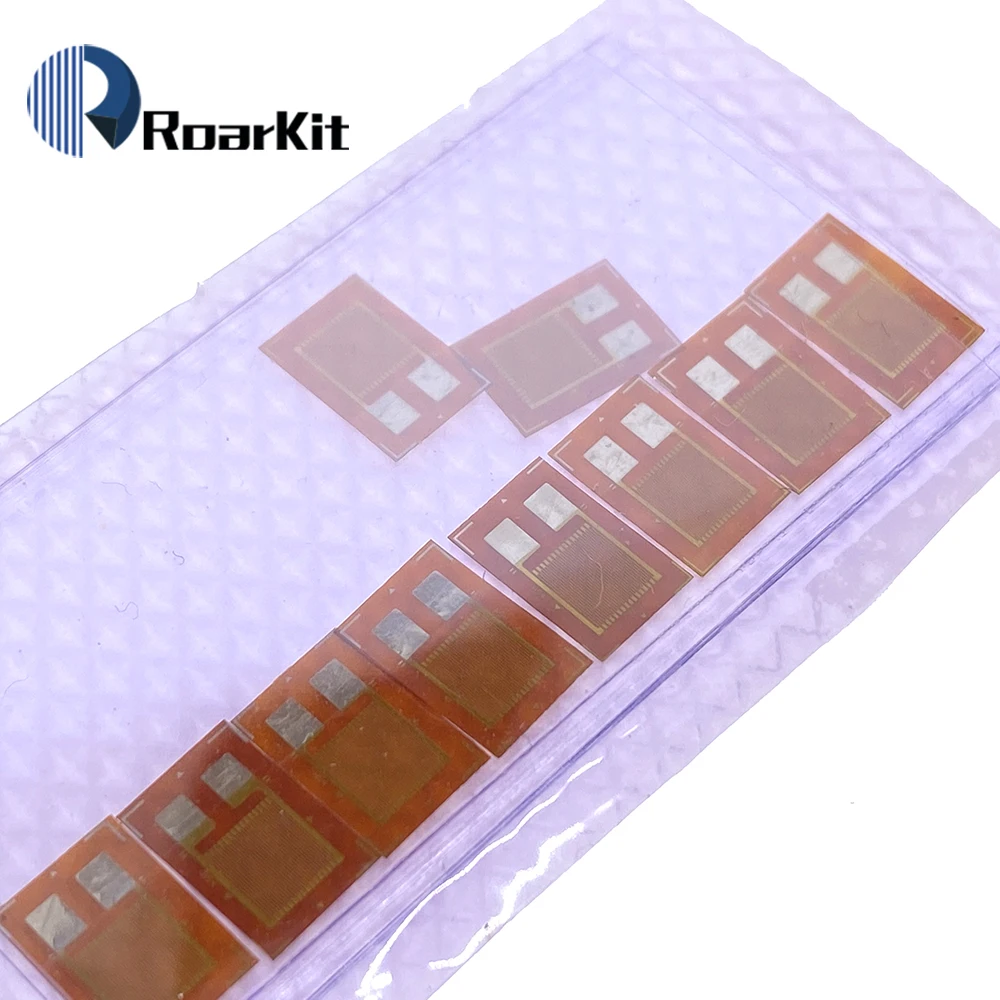

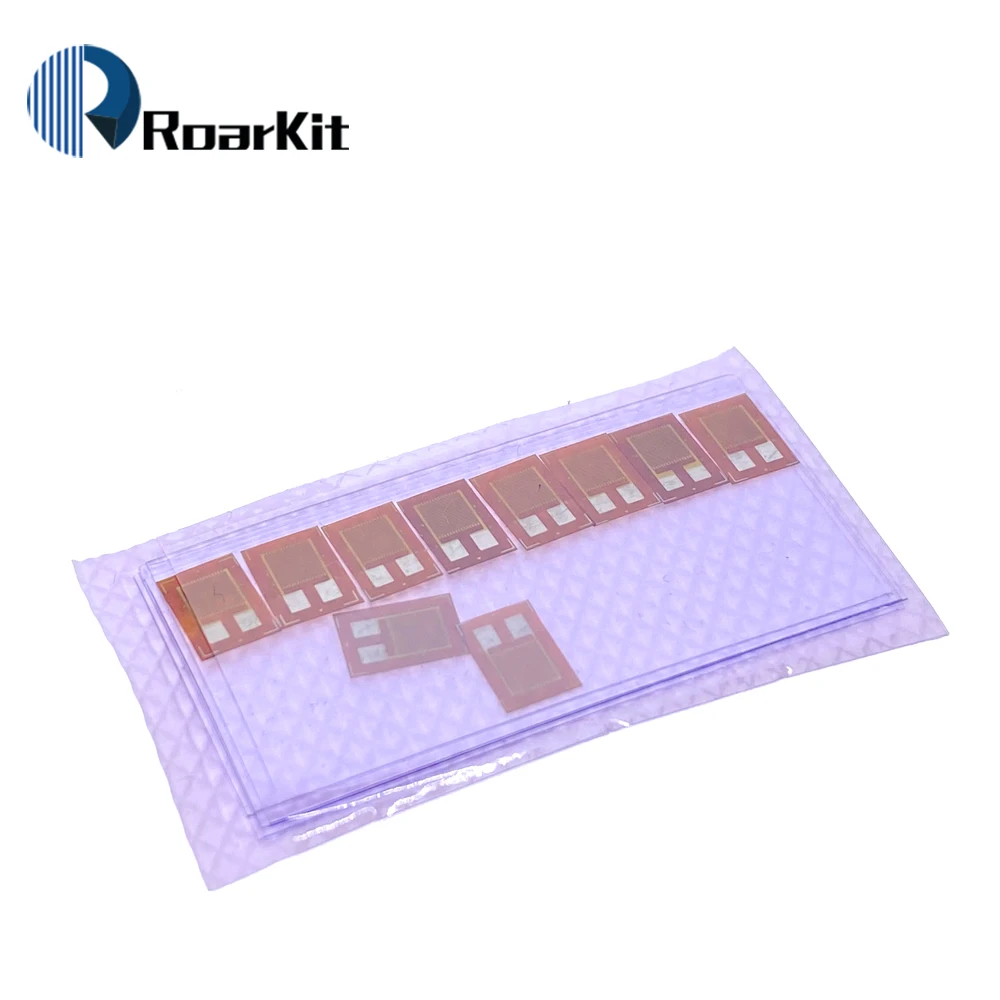

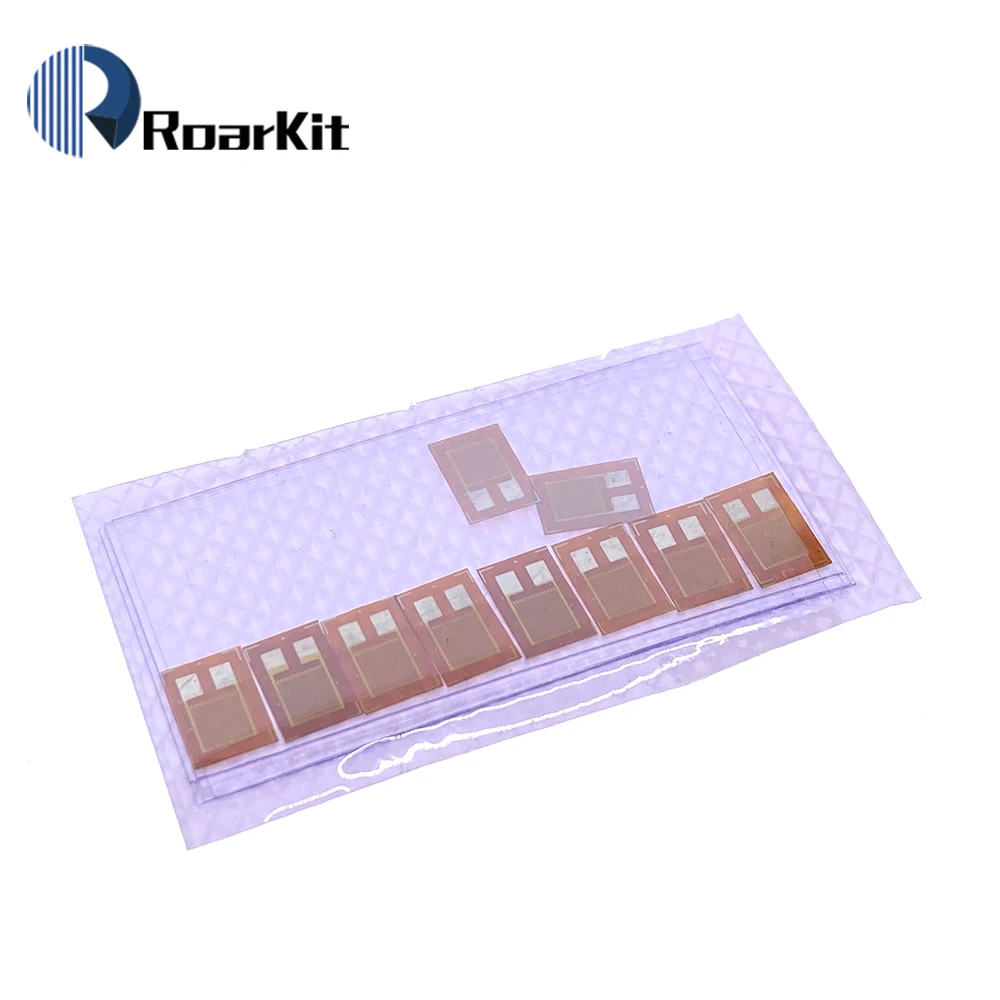

5 шт./лот BF350 3AA прецизионный резистивный датчик деформации/Датчик давления/датчик

Все резисторы/конденсаторы/индукторы доступны. Если вы не можете найти нужное вам значение и размер. Пожалуйста, свяжитесь с нами

В измеритель деформации классификации В соответствии с чувствительным материалом ворота можно разделить на металлы, полупроводники и металл или оксид металла шламовые три категории: 1, металлический тензодатчик шелковая формула (проволочный, короткий тип) тензодатчик s, фольга тензодатчик s и фильм тензодатчик; 2, полупроводниковый тензодатчик включает в себя интегрированный полупроводниковый тензодатчик, диффузионный полупроводниковый тензодатчик и тонкопленочный полупроводниковый тензодатчик s; 3, металл или оксид металла шламовый в основном производится толстой пленки тензодатчика. Наш тензодатчик из металлической фольги. Во-вторых, основные параметры тензодатчика 1, значение сопротивления тензодатчика Является сопротивлением деформационного манометра комнатной температуры, без силы и не установлен, значение сопротивления измеряется. Значение сопротивления тензодатчика выбирается главным образом на основе измерительного объекта и измерительных приборов. 2. Коэффициент чувствительности тензодатчика Является чувствительным коэффициентом тензомера означает: когда тензометр прикреплен к напряжению в пути поверхность образца, и продольное (вертикальное чувствительное направление линии ворот) параллельно направлению стресса, Скорость изменения сопротивления тензодатчика и коэффициент напряжения испытательной поверхности патча вдоль направления натяжения (i. Е., вдоль продольного направления деформации), т. Е. Где, K является коэффициентом чувствительности тензометра; & epsilon; Поверхность испытательного элемента в измерительной точке и тензометрический датчик чувствителен к направлению линии ворот параллельно продольному RR & Delta; & epsilon; Сопротивление тензометрического датчика, вызванное относительным изменением; Деформация. Коэффициент чувствительности тензодатчика зависит от коэффициентов чувствительности материала затвора, но оба не равны, по двум основным причинам: к примеру, из-за наличия горизонтальной сетки, так что чувствительные ворота после коэффициента чувствительности меньше, чем коэффициент чувствительности провода, Разница в размере и чувствительной конструкции ворот и геометрии, связанных; Деформация поверхности образца проходит через ворота к чувствительной подложке и связывателю, В связи с концами зоны перехода и коэффициентом чувствительности запасного счетчика менее чувствительного коэффициента чувствительности затвора, Это различие заключается не только в количестве и типе подложки и толщине клея, а также в степени лечения клея и тензометрического качества установки. Таким образом, коэффициент чувствительности тензодатчика зависит от многих факторов, комплексный индекс, он не может быть получен путем теоретического расчета, а производителем для калибровочных испытаний путем выборки на специализированном оборудовании для определения. И укажите среднюю номинальную стоимость и Стандартную погрешность в упаковке. Общие измеритель деформации чувствительность фактор 2,0 до 2,4. 3. Предел натяжения Предельный тензодатчик находится в условиях постоянной температуры, тензодатчик монтируется, когда образец постепенно загружается, относительный элемент индикации ошибки-это истинное напряжение и измеренное напряжение (обычно определяется как 10%) не превышает определенное значение реального напряжения. На самом деле, предел деформации-это деформация при неточности погрешность не превышает заданные максимальные истинные значения деформации могут работать. Наиболее чувствительные показатели чувствительности материала затвора немного меняют диапазон эластичности, поэтому при нормальных обстоятельствах ограничение напряжения решения ограничивает размер основных факторов: . Переплет и деформация производительности основного материала; . B расположение с чувствительным запорным свинцовым припоем; C. Датчик качества установки. Выбор высокопрочного клея и материалов подложки, изготовление и установка контрольной подложки и деформация не слишком толстый клейкий слой, подходит для лечения; поможет получить более высокий предел напряжения. Рабочая температура, значительно уменьшит предел напряжения, средний и высокий температурный тензометр s при экстремальных рабочих температурах был ниже, чем обычный тензометр. 4. Срок службы тензодатчика Усталость срок службы тензодатчика означает: при постоянной амплитуде переменного напряжения, тензодатчика непрерывно, до ряда циклов повреждения усталости. Когда тензометр и один из следующих трех сценариев можно считать повреждением от усталости: происходит отключение чувствительных ворот или провода; b изменения тензометрической амплитуды на выходе 10%; шипы c появляются на выходном волноводе тензометра. Причиной повреждения при усталости является то, что при динамическом измерении напряжения, тензометрическом измерении при переменном напряжении, после ряда циклов коэффициент чувствительности увеличивается с количеством циклов изменения напряжения. Это в основном связано с дефектами чувствительных ворот (штифтовые отверстия и трещины на утюгах), изменением контактного сопротивления в паяльном соединении, прочность клея снижена и низкое качество установки тензодатчика вызвано другими факторами. Чтобы улучшить срок службы тензодатчика, обратите особое внимание на качество соединений и соединений между свинцом и чувствительными воротами. В-третьих, структура тензодатчика В основном благодаря стойкости тензодатчика чувствительные ворота, подложка, свинец, состав слоя покрытия, чувствительные ворота, прилипающие слой между подложкой и крышкой. Чувствительные ворота-ворота вместе с проволокой из сплава или фольгой. Он измерил поверхность деформации относительно изменения сопротивления. Наиболее часто используемые металлические материалы-чувствительные медно-никелевые сплавы, никель-хромовые сплавы, никель-молибденовые сплавы, сплавы на основе железа, сплавы на платиновой основе, сплавы на основе палладия 2. Датчик деформации с сопротивлением основанию является составной частью. Его роль должна быть установлена перед манометром на испытательном элементе, чувствительные ворота постоянно или временно помещены на них, В то же время делая чувствительные ворота и изолированы друг от друга между тензодатчиком, прикрепленным к образцу. Обычно используются базовые материалы бумаги, пленки (эпоксидная смола, фенольная смола, полиэфирная смола, Полиимид и т. д.), стекловолокна, металлического листа или тому подобное. 3. Тензометрические датчики сопротивления свинца-чувствительные задвижки из волокнистого или ленточного металлического провода. Обычно приводит в производстве тензодатчика и чувствительных ворот, подключенных и стать частью тензодатчика. 4, тензодатчик сопротивления колпачка используется для защиты чувствительных ворот, чтобы избежать механических повреждений или предотвратить окисление при высоких температурах. Обычно используется при производстве ткани из стекловолокна или окунании подложки, содержащей пленку клея (Е. g. Эпоксидная смола, фенол смола и т. Д.) как слой крышки также может быть использован, когда клей применяется в качестве защитного производителя на чувствительном слое ворот. Укупорочные материалы, включая бумагу, пленку и ткань из стекловолокна. В-четвертых, металлический тензодатчик сопротивления применение принципа Манометры сопротивления применяли два аспекта: во-первых, как чувствительный элемент, измерение прямого напряжения, используемое испытательным элементом; другой элемент преобразования представляет собой датчик через эластичный элемент в другой для любой энергии в эластичный элемент напряжения для непрямого измерения физических количеств. Измеряется с помощью деформации, которая была наклеена на поверхность испытательного объекта. При измерении объекта деформацией деформация деформируется тензометрический датчик вдоль чувствительных ворот, соответствующее изменение его значения сопротивления путем преобразования цепи преобразует изменение напряжения или тока для достижения измерения напряжения. Металлостойкие тензометрические датчики оказывают деформационный эффект сопротивления, что провод при напряжении, его сопротивление механической деформации (растяжение или сжатие) Размер того, что произошло и изменить соответственно. Теоретические формулы деформации сопротивления следующим образом: R = & rho; * (L / S) В котором: & rho;-Удельное сопротивление (Ω · mm2 / m) l-длина провода (m) S-площадь поперечного сечения (mm2) Из вышеуказанного уравнения процесс провода выдерживает механическое напряжение при деформации, & rho;, L, изменение S на три, что неизбежно приведет к изменению значения сопротивления провода. Когда внешняя сила растягивается, увеличивает длину, площадь поперечного сечения уменьшается, значение сопротивления увеличивается; Сокращается при давлении, уменьшая длину, площадь поперечного сечения увеличивается, значение сопротивления уменьшается. Поэтому, если изменение значения сопротивления может быть измерено, они обнаружили, что напряжение провода. Это преобразование отношения & Delta;R / R = Ko & epsilon; В котором: количество изменения значения сопротивления провода R-; Штамм-гаж-фактор ко-металлический материал, который в основном определяется методом тестирования и в основном является постоянным значением в пределах эластичного предела; Осевой штамм и Эпсилон;-металлический материал, т. Е. & Эпсилон; = & Delta;L / L, также известный как длина деформации & Эпсилон; Провода, его обязанность от 0,24 до 0,4. В практическом применении металлические Тензометры прикреплены к испытательной поверхности сенсорного элемента или эластичным механическим частям с голодом. Когда элемент датчика или эластичное усилие, генерируемое механическими деталями под испытательным напряжением, наклеенное на него, также будет таким же, как и деформация деформации, в результате чего сопротивление деформации изменяется соответственно. В это время количество тензомеров сопротивления преобразуется, чтобы положить количество изменений в механическое сопротивление выхода. Характеристики серии BF продажи Основание: Модифицированные фенольные; Сетчатые провода: константан (содержащий 40% никель, 1.5% марганец, медный сплав); Полностью закрытая структура; Одновременно достигается самокомпенсирующая температура и ползет от компенсации. Высокая точность, хорошая стабильность, простота в использовании, подходит для 0,02 датчиков. Основные технические показатели Серии BF Типичные значения сопротивления 350 Средняя погрешность сопротивления ≤ ± 0.1% Коэффициентом чувствительности 2,00-2,20 Чувствительный коэффициентом дисперсии ≤ ± 1% Деформации предела 2.0% Усталости ≥ 1 м Так как Коэффициент компенсации температуры 9,11,16,23,27 Диапазон рабочих температур -30 - 80 BF350-3AA (23) N8 Модель L x W 3.2x3.1 Размеры Д x Ш 7,4x4,4 основание N * тензодатчик модели для ползучей этикетки, этикетка отличается, различные значения ползучести, его правило: (+) N9> N7> N5> N3> N1> N0> N8> N6> N4> N2> T0> T2> T4> T6> T8> T1> T3> T5 (-) между фактической стоимости прилегающего этикетки в стиле Харадзюку разница 0,01-0.015% FS / 30 мин Схема цепи (см. Рис.): Обычно датчик использует четыре эквивалентных резистора моста цепи, такие как Wyeth Dayton. R, B как вход, G, W является выходным терминалом, RS защита цепи. Регулируя RS, R1 Отрегулируйте цепь балансировки нуля. Тензометрический датчик Технические характеристики Магазин продал этот тип физического тензометра s, как показано выше, такой тензометр, измеряющий производство центрального воздуха, относится к серии BF, базовый материал модифицирован фенольными воротами для константанового проволочного материала, полностью закрытая структура, температура может быть достигнута и ползет Автоматическая компенсация, высокая точность, хорошая стабильность, Обычно используется в рейтинге 0,02 датчиков уровня. Модель: BF350-3AA (**) N * Провода сетки: Длина x Ширина 3.2x3.1мм Размеры основания: Длина x Ширина 7.4x4.4мм Основной материал: модифицированные фенольные подложки. Материал проволоки: Канг медная фольга, полностью закрытая структура. Сопротивление: 350 Ом Основные технические показатели Серии BF Типичные значения сопротивления 350 Средняя погрешность сопротивления ≤ ± 0.1% Коэффициентом чувствительности 2,00-2,20 Чувствительный коэффициентом дисперсии ≤ ± 1% Деформации предела 2.0% Усталости ≥ 1 м Так как Коэффициент компенсации температуры 9,11,16,23,27 Диапазон рабочих температур -30 - 80 Применение из тензометрических датчиков (1) в основном применяется к датчику давления 0,02 процесса производства уровня. Уровень 0,02 означает, что при полномасштабном выходе ошибка в диапазоне плюс или минус 0,02. Высокая степень точности. Процесс производства специального датчика я подробно описал позже. (2) Прямое измерение натяжного элемента. Часть деформации непосредственно прикреплена к члену, элемент деформируется, когда датчик сопротивления изменен, изменение сопротивления может быть измерено манометром, измеряющим устройства сопротивления деформации (тензометр), или с точки зрения напряжения пропорционально напряжению электрического сигнала (напряжение, ток) Может быть. (3) схема выбора (очень критический стандарт Красного цвета) Изменение сопротивления манометра очень маленькое, должно быть достаточно для обнаружения небольших изменений в цепи, мы часто выбираем цепь, которая изменяет сопротивление цепи тензометра, может играть роль в управлении, Выход цепи может быть похож на сопротивление изменение электрического сигнала (напряжение или ток), затем этот сигнал может быть обработан должным образом (процесс увеличения).
