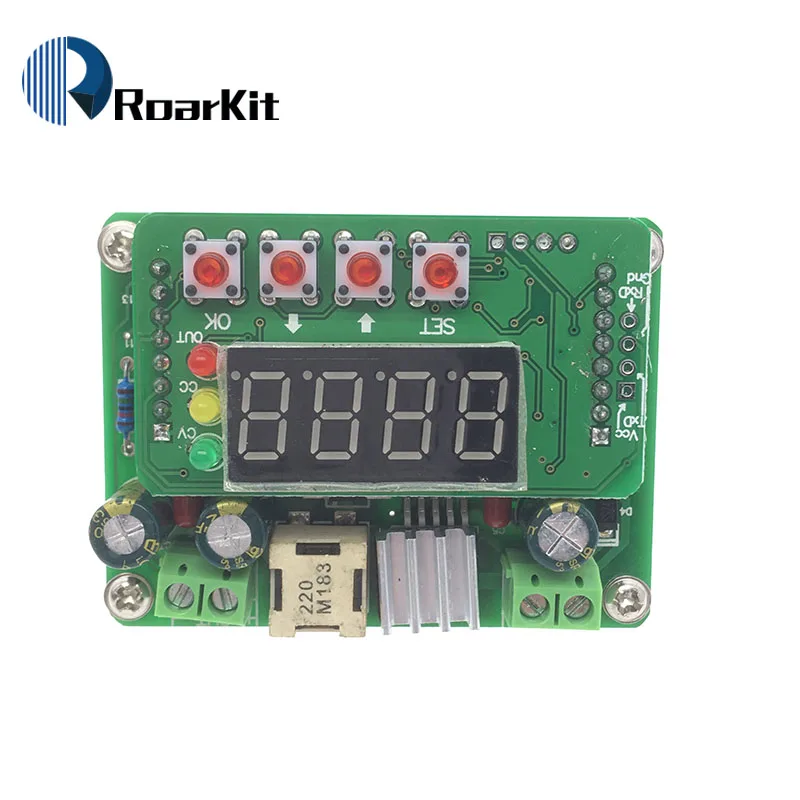

B3603 DC-DC цифровой модуль управления-это цифровой модуль управления и цифровой дисплей, он имеет небольшой объем, высокую мощность, высокую эффективность, стабильность работы. он управляется высокоскоростным микроконтроллером, может точно регулировать выходное напряжение и ток. он имеет 10 групп места хранения, Может хранить и выводить параметры в любое время. Он оснащен четырьмя из восьми СВЕТОДИОДНЫХ цифровых трубок, которые могут отображать напряжение, ток, мощность, емкость и другие параметры в режиме реального времени. В то же время, машина автоматически выводит после электрификации, автоматическое по очереди показывает параметры и другие функции, вы можете открыть или закрыть его в соответствии с потребностями.

Основные характеристики:

Цифровой дисплей, удобный и простой в использовании постоянное напряжение и постоянный ток, CV и CC Световой индикатор

Точно Отрегулируйте выходное напряжение и значение тока

Автоматическое/ручное переключение напряжения, тока, мощности, мощности и других параметров дисплея

Он может быть установлен автоматически или не после электрификации

Он может быть установлен, будь то по очереди, чтобы показать напряжение, ток, мощность и емкость или нет после выхода

10 групп места хранения, свободное хранение и включение одной кнопки для сохранения напряжения и значения тока

Технические параметры:

Входное напряжение: 6 В ~ 40 в

Выходное напряжение: 0 ~ 36 В

Выходной ток: 0 ~ 3A

Регулирование напряжения/Разрешение дисплея: 0,01 В

Текущее регулирование/Разрешение дисплея: 0,001 A

Минимальное разрешение дисплея мощности: 0,001 Вт

Минимальное разрешение дисплея: 0,001 Ач

Эффективность преобразования: до 92%

Выходная пульсация:≦50 мВ

Рабочая температура:-40°~ + 85°Рабочая частота: 150 кГц

Защита от короткого замыкания: постоянный ток

Защита обратного подключения на входе: нет, при необходимости установите режим подключения диода: клеммы

Размер (мм): 66 (длинный) * 50 (широкий) * 21 (высокий) Вес: 43 г

Использование:

Этот модуль имеет два вида использования: один-простое использование, другой-Полностью функциональное использование.

Простое использование:

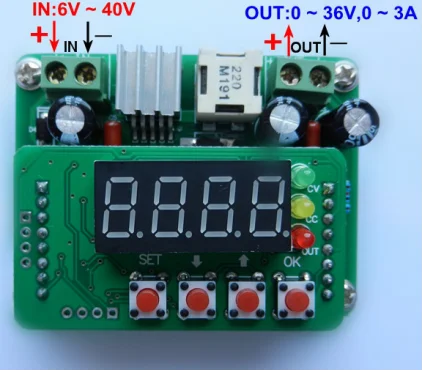

1 .Правильно подключить вход, выход и гарантировать входное напряжение в диапазоне требований. Запрещено обратное соединение, или он будет гореть.

2.Настройка напряжения и значения тока, Метод настройки следующим образом:

После электрификации светодиодный индикатор по умолчанию отображает значение напряжения, Формат дисплея напряжения «00,00», нажмите кнопку «SET», чтобы переключиться на значение тока, формат отображения текущего значения-«0,000». Нажмите наКнопка увеличения значения, нажмитеКнопка уменьшает значение, короткое нажатие кнопки можетТочный rЭгуляция, Длительное нажатие кнопки может быстро регулировать. если напряжение или значение тока были изменены, нажмите кнопку «установить» на светодиодном дисплее «----», заявив, что напряжение или ток были сохранены. Если нет изменения напряжения или значения тока, нажмите кнопку «SET», чтобы переключиться на значение тока или напряжения.

3.После завершения настройки нажмите кнопку «OK» для вывода.

4.В выходном состоянии нажмитеКнопка может увеличить значение выходного напряжения и нажатьКнопка может уменьшить значение выходного напряжения, когда светодиод отображает значение напряжения, нажмитеКнопка может увеличить текущее значение и нажатьКнопка может уменьшить текущее значение, когда светодиод отображает текущее значение, короткое нажатие кнопки можетТочный rЭгуляция, Длительное нажатие кнопки может быстро регулировать. В выходном состоянии, короткое нажатие кнопки «ок» может переключаться на параметры дисплея, такие как напряжение, ток, мощность, емкость, длительное нажатие в течение 3 секунд будет автоматически отображаться по очереди, нажмите кнопку «ок» снова, чтобы отменить съемку по очереди. в выходном состоянии,ИКнопка недействительна

5.В выходном состоянии нажмите кнопку «SET», чтобы закрыть выход.

Полностью функциональное использование:

Этот модуль имеет три специальные функции, по умолчанию закрыт, при необходимости вы можете их открыть.

Функция 0: после электричества он автоматически выводится.

Функция 1: сохранение и вывод параметров, отображение мощности и мощности.

Функция 2: автоматическое отображение параметров после выхода

Метод открытия/закрытия:

Нажмите кнопку «ок», затем к электричеству модуля, светодиод будет по очереди отображать «-- 0-"~"-- 2-", Когда отображается"-- 0-«, Отпустите кнопку «OK», чтобы открыть или закрыть функцию 0, когда появится дисплей»-- 1-«, Отпустите кнопку «OK», чтобы открыть или закрыть функцию 1, когда появится дисплей»-- 2-«, Отпустите кнопку «OK», чтобы открыть или закрыть функцию 2. После освобождения кнопки «OK» цифровой дисплей трубки»-- Y-"Сказал, что уже Откройте функцию тока, дисплей"-- N-"Сказал, что он уже закрывает функцию тока.

1.Включите функцию 0, она будет автоматически выводиться после электричества.

2.Включите функцию 1, при условии отсутствия выхода, нажмите кнопку «SET», чтобы отобразить напряжение «00,00», ток «0,000», поднимите параметры «Lo. -0 "и сохранить параметры" SA. -0 ". Ниже показана эта функция:

Например:Нам нужен store10V, 1,5 A в месте хранения 1 и поднимите Параметр из места хранения 1.

1 Нажмите кнопку «SET», чтобы переключиться на значение напряжения, установив значение напряжения

10,0 V, нажмите кнопку «SET», чтобы сохранить значение напряжения.

2 Нажмите кнопку «SET», чтобы переключиться на текущее значение, установив текущее значение 1,500 А, нажмите кнопку «SET», чтобы сохранить текущее значение.

3 Нажмите кнопку «SET», чтобы переключиться на «SA.-0», нажмитеИлиЧтобы выбрать место хранения, нажмите кнопку «SA.-1», чтобы сохранить «10»

V, 1,5 A "в месте хранения 1.

4 Нажмите кнопку «SET», чтобы переключиться на «Lo.-0», нажмитеИлиНажмите, чтобы выбрать место хранения, в котором параметр должен быть поднят, здесь нужно настроить на «Lo». -1 ", затем нажмите кнопку" OK ", чтобы отобразить параметры места хранения 1.

5 Этот модуль имеет в общей сложности 0 ~ 9 общих 10 групп места хранения, Место хранения можно установить произвольное напряжение и значение тока.

3 .Включите функцию 2, после выхода, она будет автоматически по очереди отображать такие параметры, как напряжение, ток, мощность и емкость.

Примечание:

1.Правильно подключить вход и выход, запрещено обратное соединение, или он будет выгореть.

2.Этот модуль представляет собой понижающий модуль, входное напряжение необходимо для перенапряжения на выходное напряжение более 1,5 В.

3.Выход при 2А естественном охлаждении, выход выше 2А усиливает тепловыделение.

Дисплей:

00,00: значение напряжения, 00,00 ~ 36,00 в

0,000: текущее значение, 0,000 ~ 3,000 A

П. 000, P0.00, P00.0, P000.: мощность, единица Вт, положение десятичной точки как

Питание для изменения положения. Например: P. 123 сказал 0,123 Вт, P1.23 сказал 1,23 Вт, P12.3 сказал 12,3 Вт, P102. сказал 102 Вт

C. 000, C0.00, C00.0 и C000.: значение емкости, единица Ач, положение десятичного знака

Точка, когда громкость изменяет положение. Например: C.123 сказал 0.123AH, C1.23 сказал 1,23 AH, C12.3 сказал 12,3 AH, C123. сказал 123 AH

-- 0-.-- 1-.-- 2-: специальная функция 0, 1, 2, -- y-: Откройте специальные функции

-- Y-: закройте специальную функцию

SA.-* (*: 0 ~ 9): Сохраните параметры в месте хранения 0 ~ 9

Lo.-* (*: 0 ~ 9): Выберите параметры из места хранения 0 ~ 9

----: SСохраните параметры
