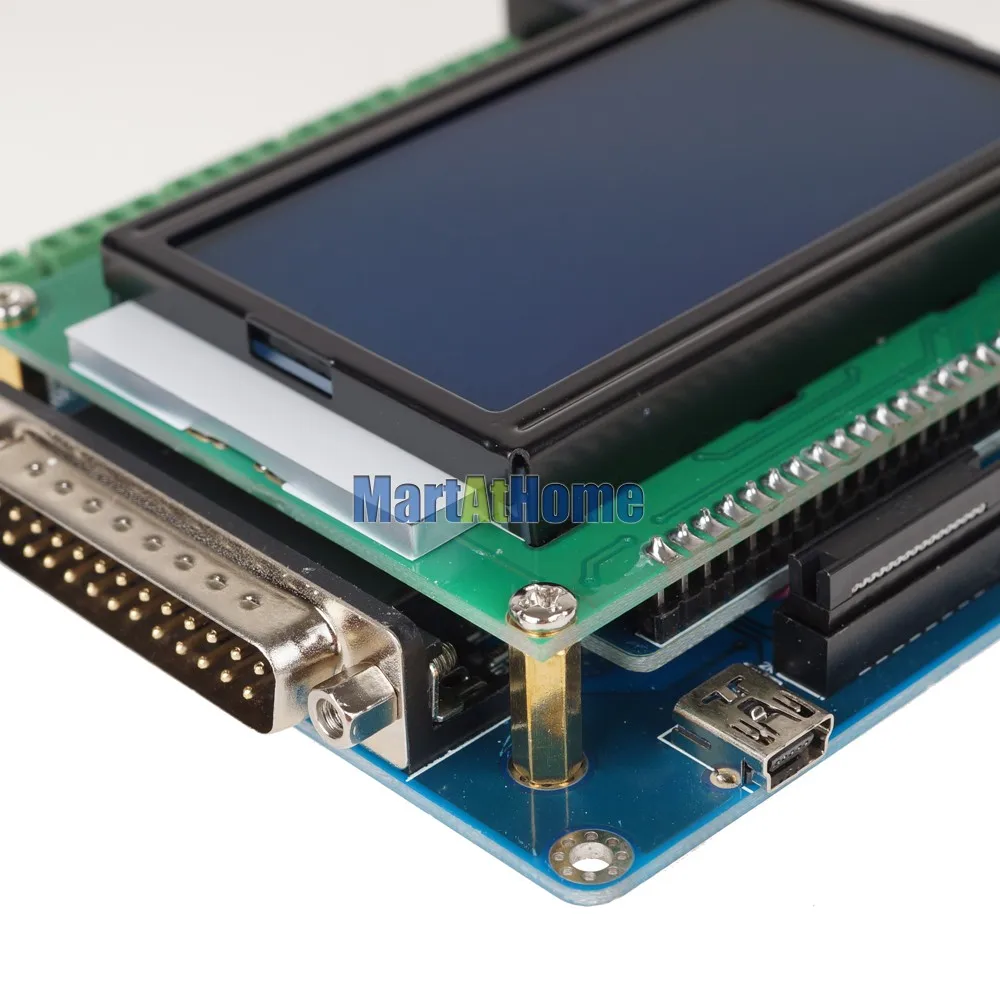

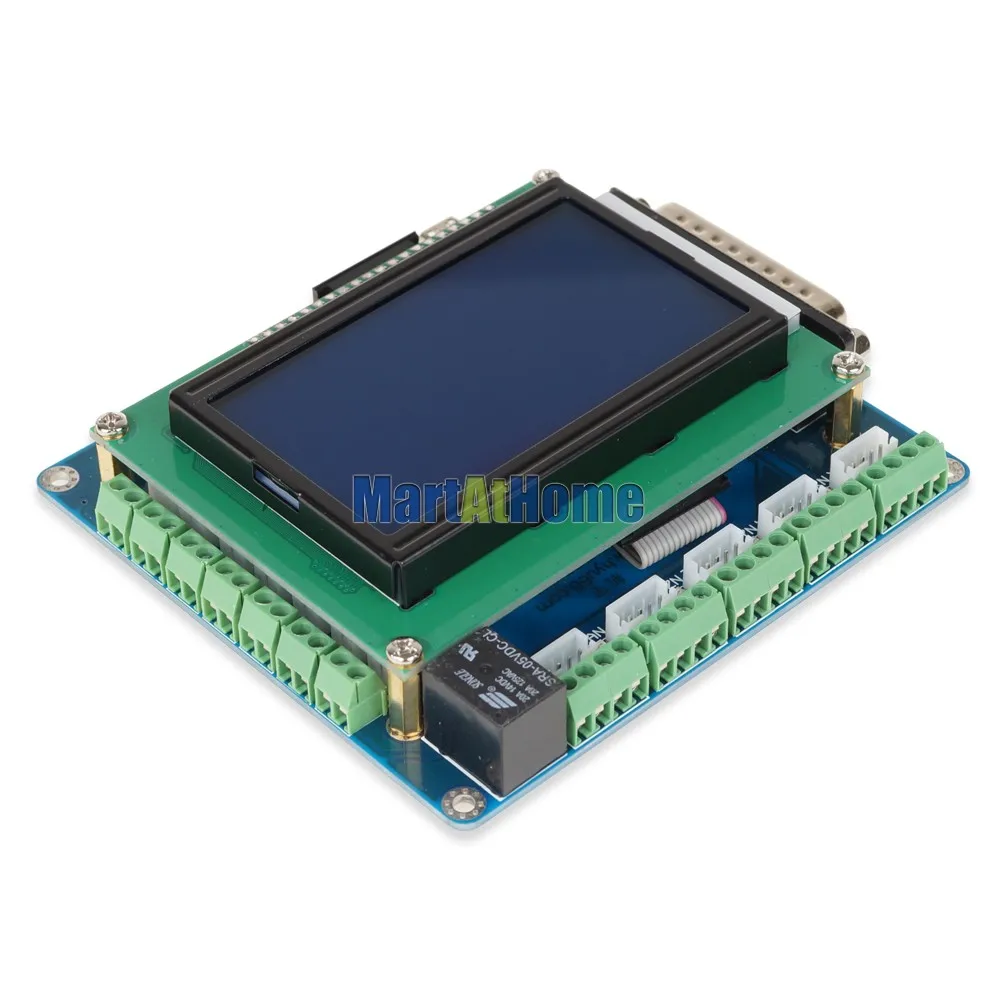

Интеллектуальная 5 осевая плата с ЧПУ интерфейс ЖК цифровым дисплеем поддержка

Интеллигентая (ый) 5 оси ЧПУ коммутационная плата Интерфейс w/ЖК-дисплей цифровой

Дисплей с поддержкой Mach3/EMC2/KCAM4

Посылка включает в себя:

1 x интеллигентая (ый) 5 оси Модернизированный ЧПУ коммутационная плата

1 x параллельный кабель DB25

1 x CD (программное обеспечение и руководство пользователя)



Область применения:

Подходит для широкого спектра 2-фазный и безуходный 3-х фазный microstep водителей на рынке, как, например, M542, M542H, MA860H, 2MA2278, 2M542, 2M860, 2M982, DM542, DM860, 3M565, 3MA860, 3MA2290 И т. д. Для консультации, например, бренд, форма для Architecture, значок, табличка, демонстрационные доски, дверная пластина, украшение мебели и т. Д. Его можно использовать в различных типах машин, таких как столы для X-Y, маркировочные машины, лазерные резцы, гравировальные машины, устройства для захвата и т. д. Эта разделочная плата-это просто плата интерфейса, а не плата шагового драйвера, она должна работать над управлением шаговыми моторами вместе с драйвером микростепа (например, MA860H и т. д.). Таким образом, он не может управлять только шаговыми моторами.



Описание:

Новейшая секционная плата 3-го поколения была обновлена до Умный, профессиональный и промышленный уровеньИнтерфейсная плата, обновленная конструкция платы PCB, встраивание интеллектуального чипа памяти (профессиональная версия) и модернизация внешних инструментов ручного управления (панель управления и панель дисплея). На самом деле, набор секционных плат 3-го поколения имеет два типа версий, один-стандартная версия, а другой-профессиональная версия. По сравнению со стандартной версией, профессиональная версия в основном имеет на два больше функций, чем стандартная версия, одна-"Функция записи G-кода компьютера", И другой-"Ручная функция Программирование". За исключением двух функций, эти два типа версий не имеют других различий. Во-первых, оба эти типа версий модернизировали свои платы PCB, реконструкция платы PCB сделает секционную плату более плавным управлением драйвером микрошапов с более низким уровнем шума. С Встроенный интеллектуальный чип памяти, профессиональная версия данного 3rd поколения 5 оси коммутационная плата с легкостью Запись максимум 4 Axis' (X, Y, Z, A Axis) g-кодЗапуск по ЧПУ (e.g. Mach3, EMC2, KCAM4 и т. д.) компьютера, а затем повторно записанный g-код для того, чтобы сделать шаговый двигатель работать без компьютера больше. Кроме того, модернизированные инструменты ручного управления (панель дисплея и панель управления) в профессиональной версии могут использоваться не только для ручного управления шаговым двигателем, но иПрограммирование G-кода вручную. Все запрограммированные вручную G-код также будут записаны на Встроенный интеллектуальный чип памяти, и затем мы также можем легко запускать записанный G-код для управления шаговым двигателем. Учитывая, что функции записи G-кода компьютера достаточно для всех четырех осей, которые работают без компьютера, чтобы избежать многократной функции, функция ручного программирования в основном предназначена для одной оси, чтобы сделать линейное движение, поэтому четыре оси нельзя программировать одновременно вручную. Эта функция широко используется для работы, которая требует только одной оси, например, машины RBI, транспортера и т. Д. Одним словом, качеств и функций Новинка 3rd поколения 5 оси коммутационная плата являются революцию от предыдущей версии. Таким образом, мы считаем, что эти два типа версий должны удовлетворить различных пользователей микрошаговыми драйверами на станке с ЧПУ «сделай сам». Товар, который вы наблюдаете, является 5 осямиИнтеллигентая (ый) Версия(BCD-S), если вам нужна профессиональная версия, пожалуйста, не стесняйтесь связаться с нами.



Особенности:

Высокая производительность, экономичность. Для ручного управления шаговым двигателем, как стандартные, так и профессиональные драйверы, были оснащены панелью дисплея и контрольной панелью. Автоматически определяет как компьютер, так и блок управления, функции компьютера и блока управления могут быть интеллектуально переключены друг на друга без каких-либо помех. Дисплей панель можетВ режиме реального времени Отслеживайте бегущий путь g-кодаНа компьютере или на входе с помощью панели управления, а затем полностью и синхронно отображает изменениеМаксимальная тележка с четырьмя осями' (X, Y, Z A axis и т. д.) значения на экране, они полностью синхронны с изменением значений на четырех координатах Mach3. Как стандартная, так и профессиональная версия, совместимы сMach2, Mach3 (по умолчанию), LinuxCNC (EMC2), KCAM4 CNC программное обеспечениеИ т. Д .. Кроме того, профессиональная версия также может автоматически отслеживать путь бега по G-коду от программного обеспечения CNC (e.g. Mach3, EMC2, KCAM4 и т. Д.) компьютера и записи g-кода в чип памяти; Легко многократно запускать g-код для управления шаговыми моторами без компьютера. Профессиональная версия также поддерживает ручное программирование через панель управления, при условии, что ввод необходимых значений на одной оси и запись их в чипе памяти драйвера, И затем запускайте эти записанные значения, чтобы управлять осью, чтобы сделать линейное движение, широко используемое на RBI машине, транспортере и так далее. Автоматическое оформление инструмента-настройкиПо оси X, Y, Z через панель управления, без поддержки компьютера. Два способа получить питание, блок питания постоянного тока 5 В или порт USB, чтобы получить питание от ПК напрямую. Совместимость со всеми 2 фаза, 3 фазы и 4 фазы microstep водителей на рынке. Функция автоматической защиты цепиКогда кольца между разделочной доской и драйвером microstep являются неправильными. Двухступенчатая обработка сигнала, Плавная передача сигнала, мощная защита от помех. С выходным интерфейсом управления реле, доступный для управления двигателем шпинделя, воздушным насосом, водяным насосом и т. д. 5 типов управления входом в интерфейсе ручного управления, для установки лимита, эстопа, установки промежуточных точек, настройки резака, настройки инструмента и т. Д.



Форма волны и время:

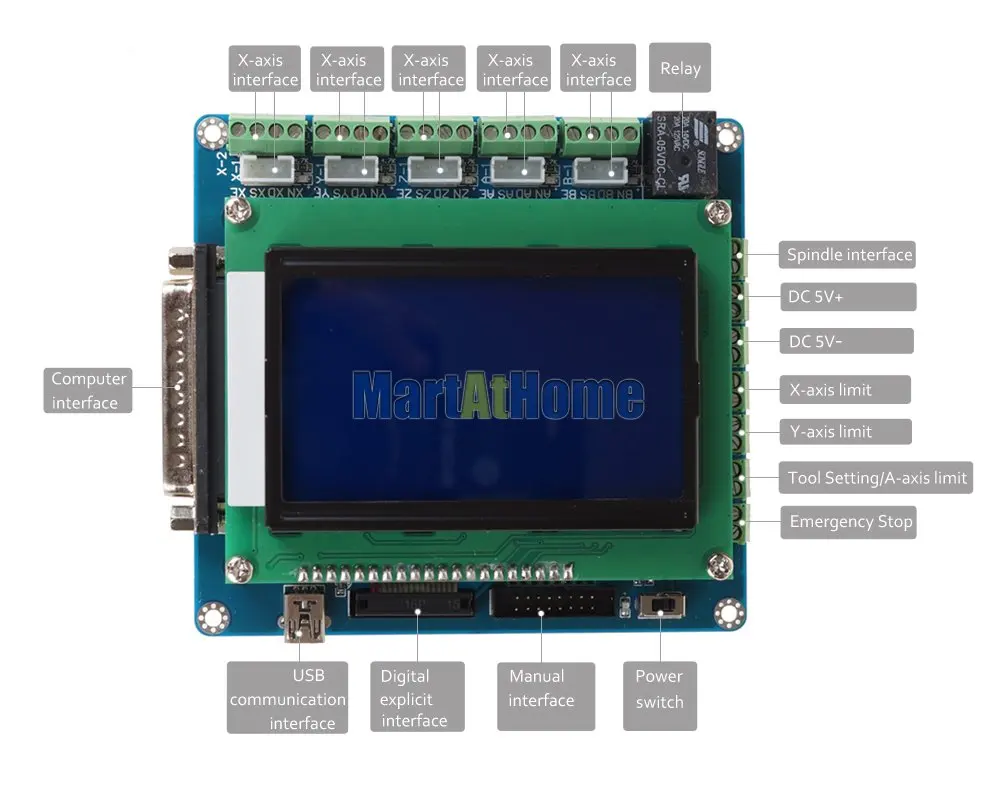

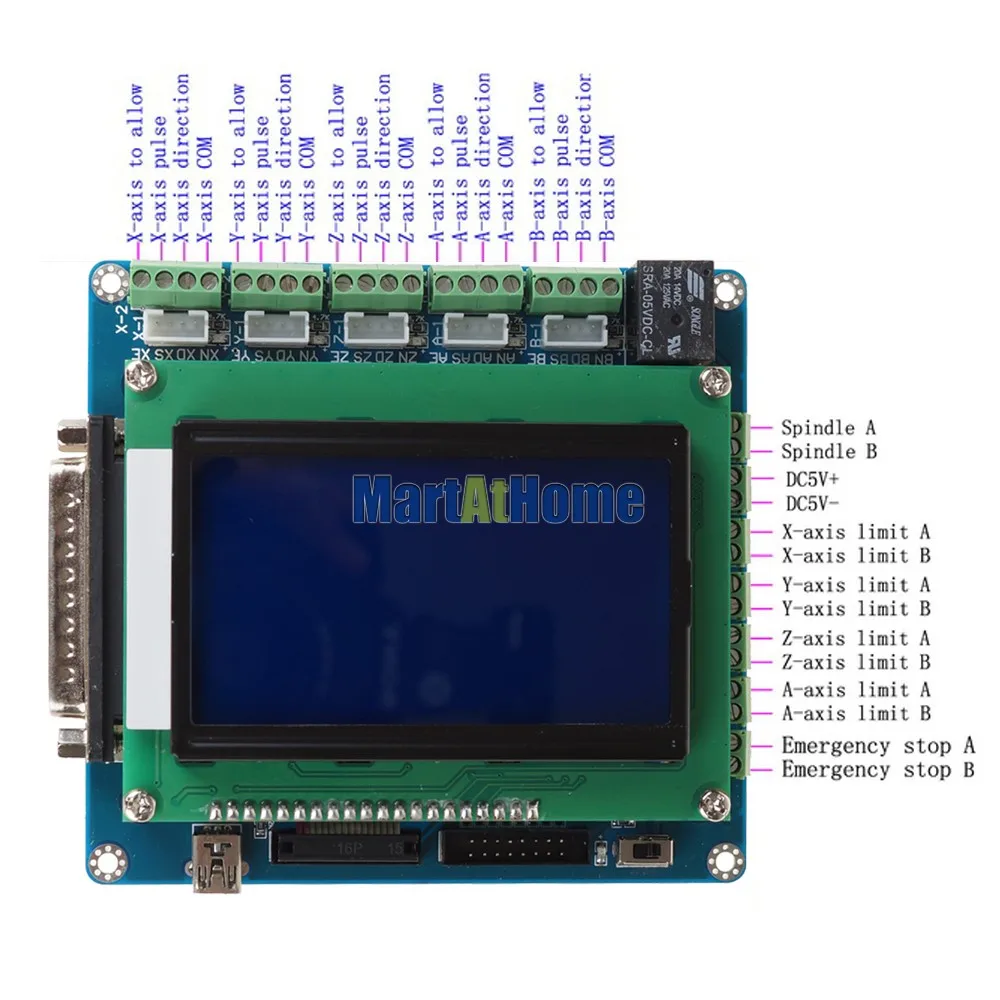

Интерфейс, детальный рисунок помечен:

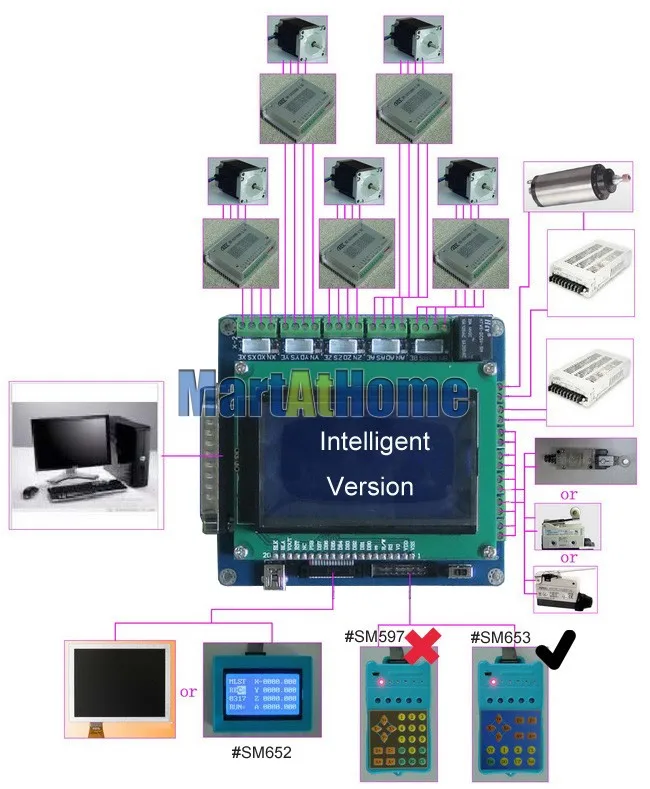

Схема подключения для справки:
