STM32 плата STM32F205RBT6 STM32F205 ARM Cortex M3 макетная + PL2303 USB UART модуль комплект = Open205R C



STM32 плата STM32F205RBT6 STM32F205 ARM Cortex-M3 STM32 макетная плата + PL2303 USB UART модуль комплект = Open205R-C стандарт



Плата разработки STM32 предназначена для серии STM32F205R, имеет MCU STM32F205RBT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open205R-C-это разработочная плата STM32, предназначенная дляSTM32F205RBT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore205R.

Open205R-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F2.

---

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core205R Интерфейс UART3:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2/I2S3/I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. Интерфейс SPI1/SPI2 + AD/DA Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. ЖК-интерфейс:Для подключения сенсорного ЖК-экрана Интерфейс ULPI:Для подключения высокоскоростного USB периферийного устройства (STM32F205R интегрирует USB HS контроллер без какого-либо устройства PHY) Интерфейс UART1:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5 V DC jack 5 В/3,3 В Потребляемая мощность/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Перемычка светодиодов Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Перемычка для джойстика Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода Ключ пользователя/перемычка кнопки пробуждения Короткая перемычка для подключения к стандартным I/Os, используемым в коде примера Откройте перемычку для подключения к пользовательским I/Os через перемычные провода 5 в выбор мощности перемычки:Питание от ядра 5 В или 5 в постоянного тока Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключ пользователя:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Удобно для ввода/вывода (пять позиций) Что на Core205R

STM32F205RBT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M3 32-битный RISC Рабочая частота:120 МГц, 150 DMIPS/1,25 DMIPS/МГц Рабочее напряжение:1,8 В-3,6 В Упаковка:LQFP64 Воспоминания:128 Кб Flash, 64 + 4 КБ SRAM MCU коммуникационные интерфейсы: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C, 1 x SDIO, 2 x CAN USB 2,0-1 шт. устройство HS/FS/хост-контроллер/OTG с выделенным DMA, на чипе с полной скоростью PHY 1 x USB HS ULPI (требуется внешняя PHY) AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 В регулятор напряжения MIC2075-2:Бортовое USB устройство управления питанием Выключатель питания,Питание от 5Vin или USB подключения Выбор режима загрузки,Для настройки бут0 pin Индикатор питания Светодиод VBUS Кнопка сброса 25 м кристалл 32,768 K кристалл,Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и платой разработки STM32 Расширитель MCU pins,VCC, GND и все контакты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG Usb-джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от соответствующего порта ввода/вывода Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору

---

Фотографии

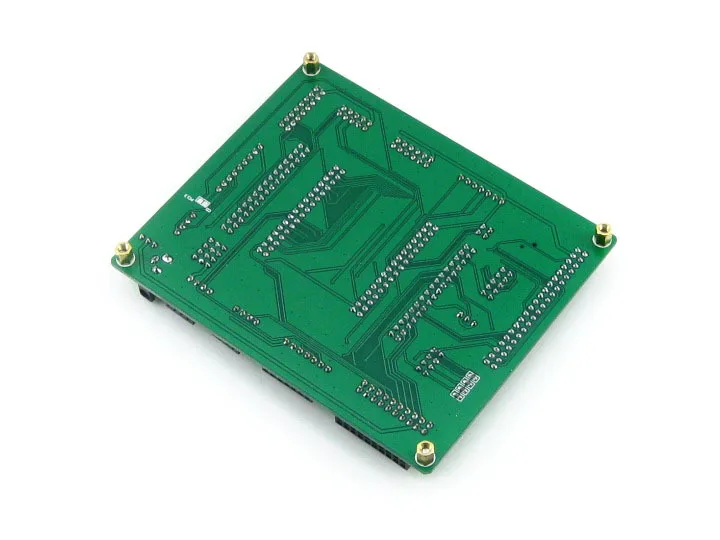

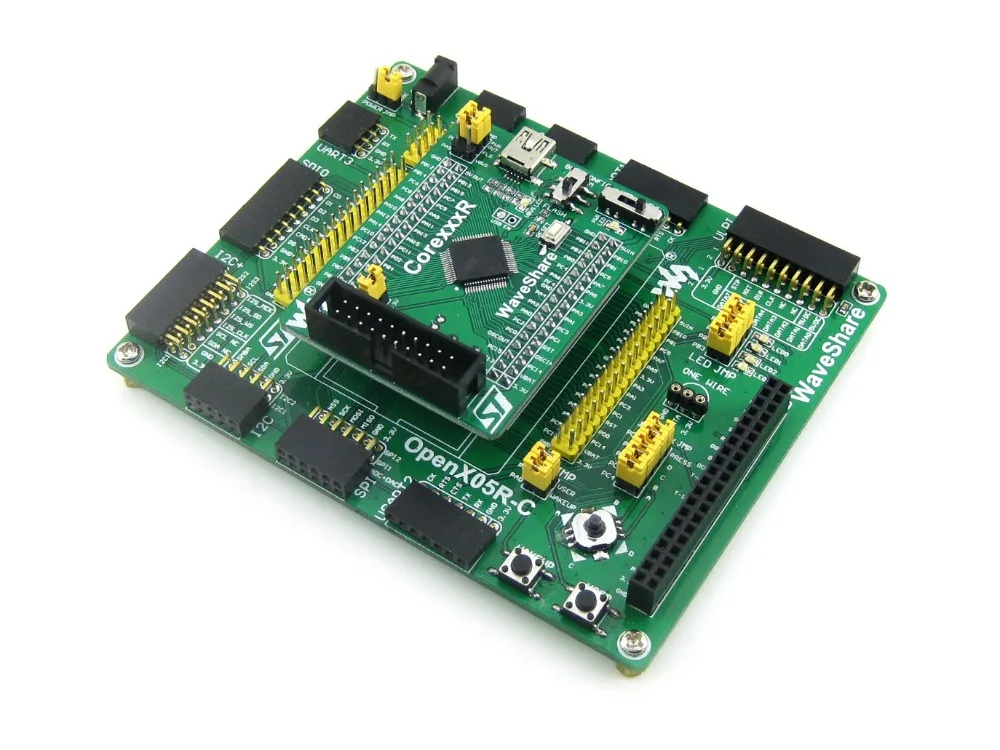

Open205R-C совет по разработке
Open205R-C совет по разработке
Open205R-C панель для разработки

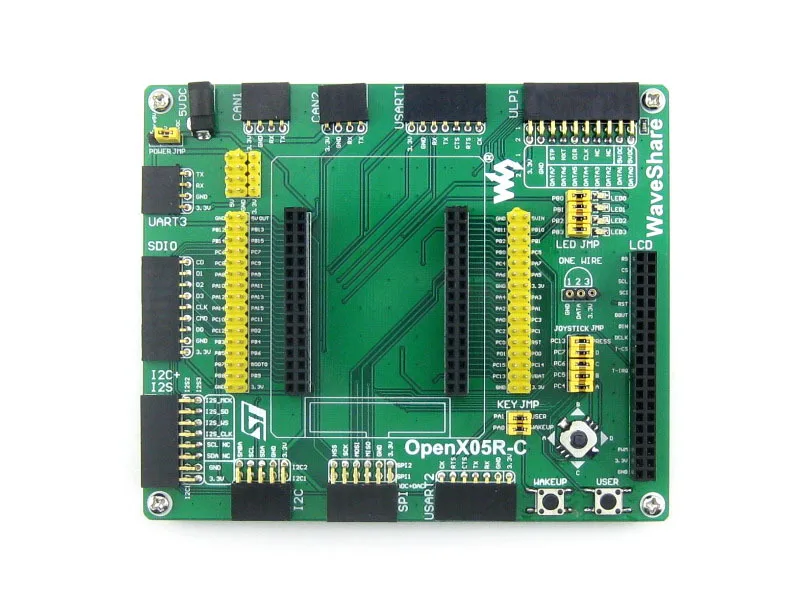

Open205R-C материнская плата

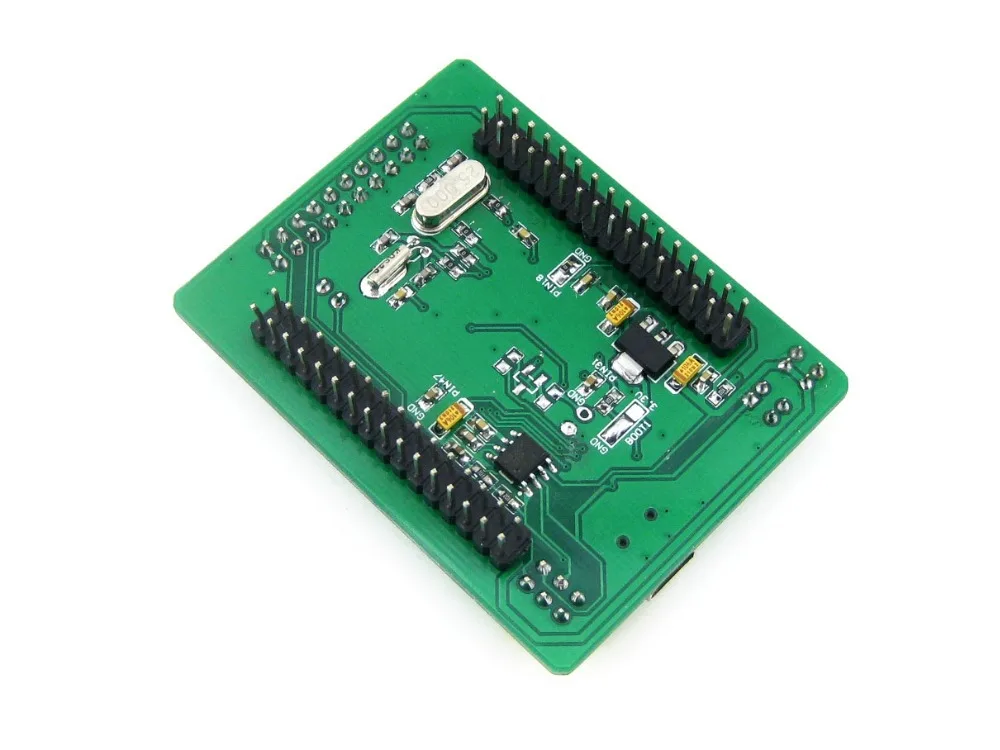

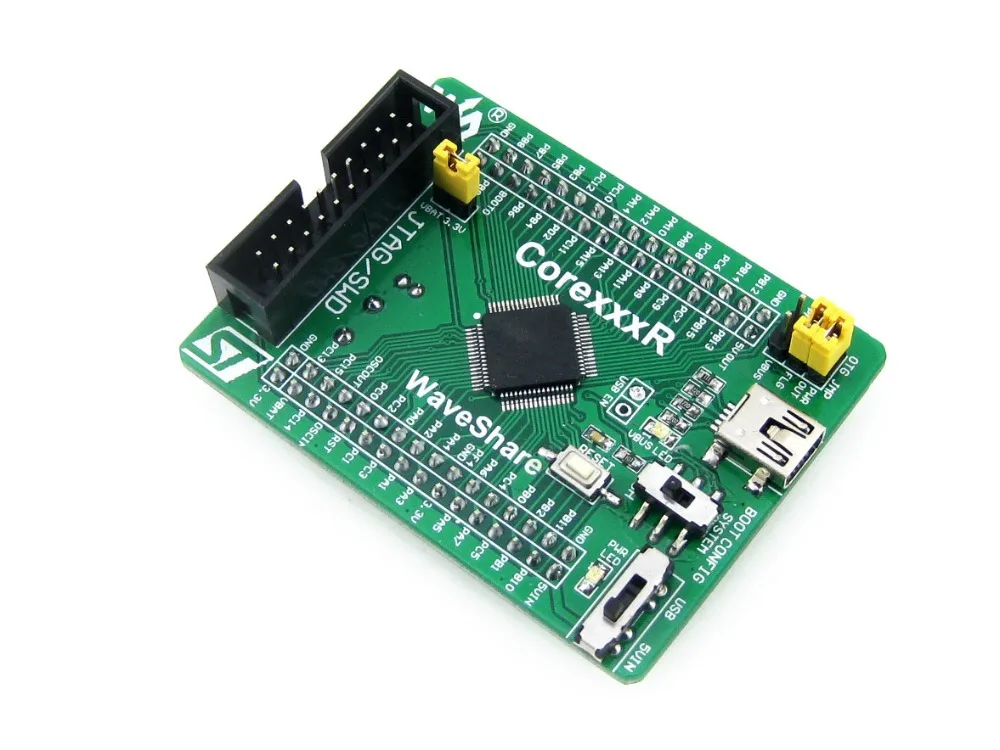

Материнская плата MCU Core205R
Материнская плата MCU Core205R
Подключение к различным периферийным устройствам
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате
Подключение к плате UDA1380
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к плате CAN
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуре
Тестовая плата на AD/DA порт
Подключение к Фрам-доске
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open205R-C поддерживает программирование через STM32 UART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open205R-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

---

В комплект входит Open205R-C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный 2-контактный пакет проводов x 1 Кабель питания USB x 1 Руководство пользователя CD x 1 1. 2. 3. 4. 5 6 7
