Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA плата для разработки + 13 комплектов аксессуаров =

Макетная плата FPGA предназначена для серии ALTERA Cyclone III, имеет встроенную EP3C5 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий. Обзор

OpenEP3C5-C Это Плата развития FPGA, которая состоит из материнской платы DVK601 И основная плата FPGA CoreEP3C5.

OpenEP3C5-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone III series FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

---

Что на материнском доске FPGA CPLD разъем основной платы: Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1, Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2, Для подключения комплектующих досок/модулей Интерфейс 8I/Os_3, Для подключения комплектующих досок/модулей Интерфейс 8I/Os_4, Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1, Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2, Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1, Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2, Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. Расширительные разъемы FPGA Контакты FPGA доступны на разъемах расширения Для подключения платы аксессуаров SDRAM ЖК-интерфейс, Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс: Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Зуммер Джойстик: Пять позиций Потенциометр: Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Перемычка зуммера Перемычка для джойстика Перемычка с одним проводом

Для джемперов 16-18:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK601 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате.

Что на CoreEP3C5 EP3C5E144C8N: Устройство ALTERA Cyclone III FPGA с функциями: Рабочая частота: 50 МГц Рабочее напряжение: 1,15 в ~ 3,465 в Упаковка: QFP144 I/Os: 82 LEs: 5 K RAM: 414 КБ PLLs: 2 Отладка/программирование: Поддержка JTAG AMS1117-3.3, 3,3 В регулятор напряжения AMS1117-2.5, Регулятор напряжения 2,5 В AMS1117-1.2, Регулятор напряжения 1,2 В EPCS16, Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG: Для повторной настройки чипа FPGA, эквивалент перезарядки питания Выключатель питания 50 м активный кристаллический осциллятор 5 V DC jack Интерфейс JTAG: Для отладки/программирования Расширитель FPGA pins, VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодные Джемперы, Короткие перемычки, чтобы управлять светодиодами

---

Фотографии

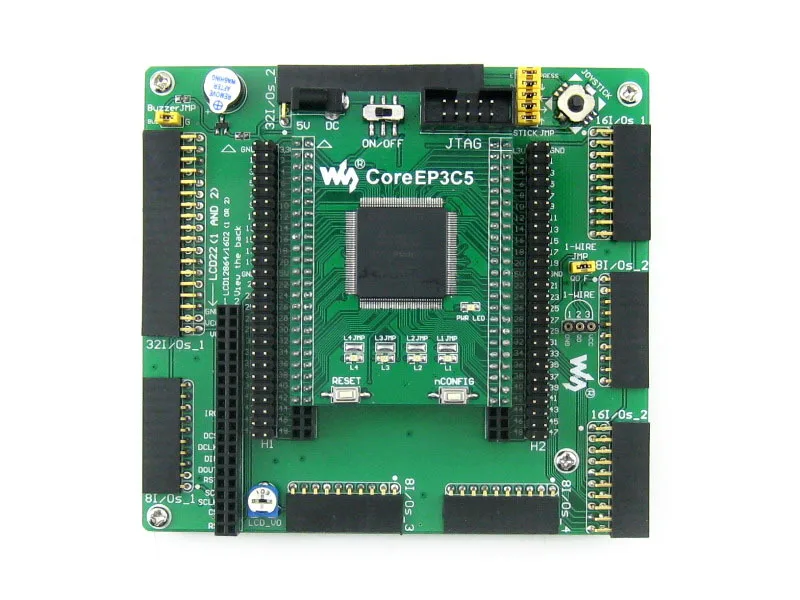

OpenEP3C5-C совет по разработке
OpenEP3C5-C совет по разработке
OpenEP3C5-C панель для разработки
Материнская плата DVK601

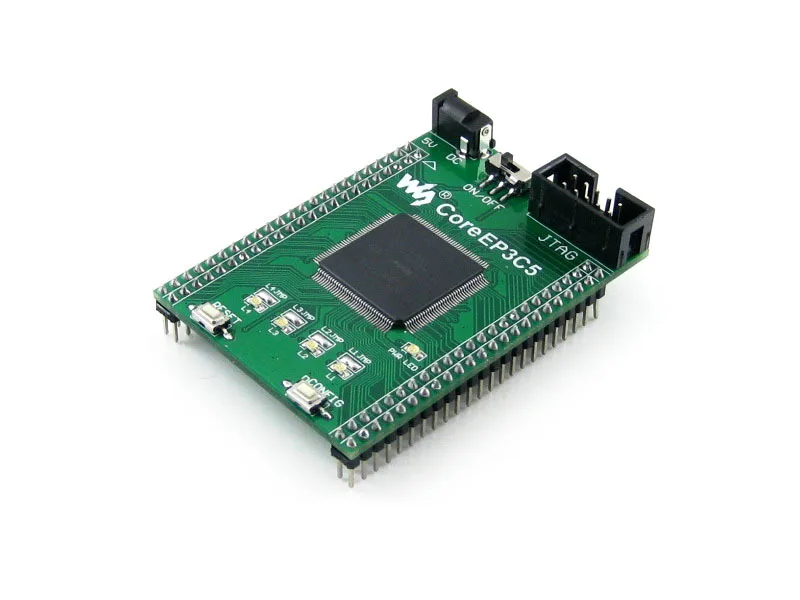

FPGA основная плата CoreEP3C5
FPGA основная плата CoreEP3C5

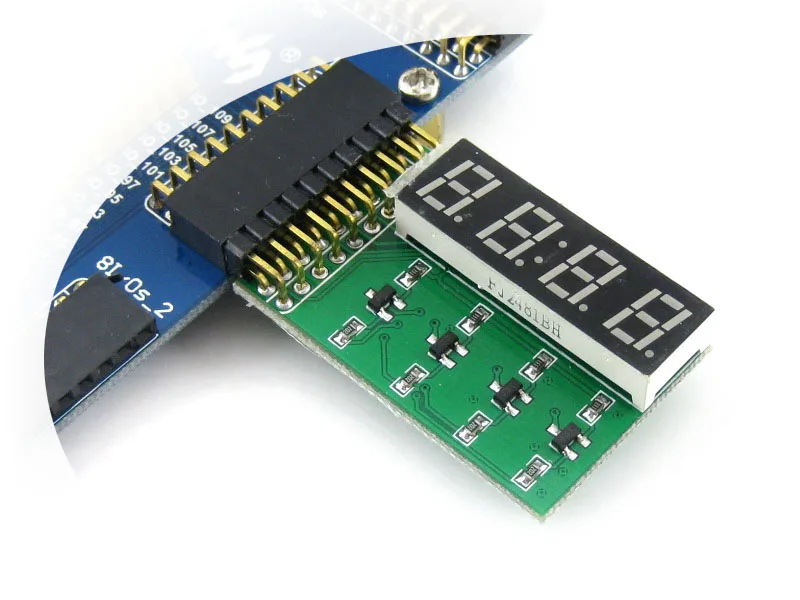

Подключение к различным периферийным устройствам
Подключение к 3,2-дюймовому сенсорному ЖК-дисплею

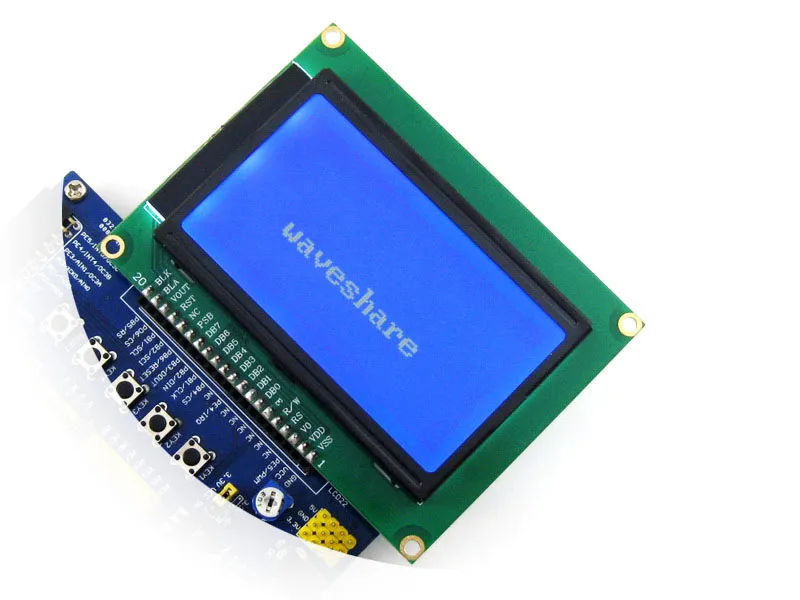

Подключение к LCD12864
Подключение к LCD1602

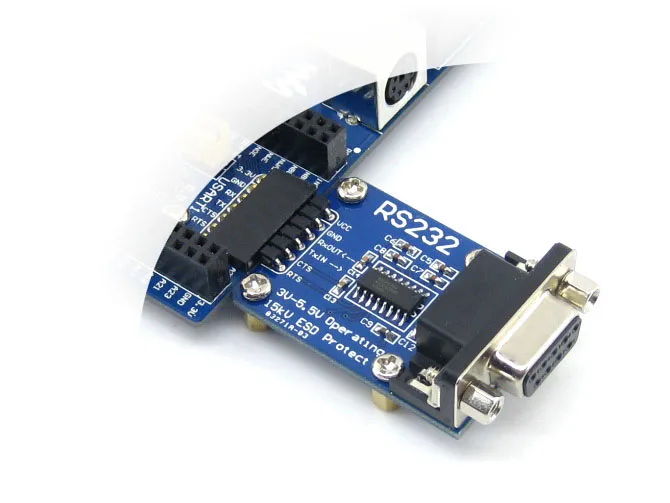

Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 светодиодным панелям
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плате EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к плате SDRAM
Подключение к плате SDRAM
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: OpenEP3C5-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEP3C5-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os     Y AT24CXX EEPROM I2C И radic; И radic; И radic; FM24CXX Фрам I2C И radic; И radic; И radic; AT45DBXX DATAFLASH SPI     И radic; Sd-карта Вспышка SPI     И radic; H57V1262GTR SDRAM Параллельный     И radic; PCF8563 RTC I2C     И radic; DS18B20 Датчик температуры 1 провод И radic; И radic; И radic; SP3232 Серийное общение UART И radic; И radic; И radic; SP3485 Серийное общение UART И radic; И radic; И radic; PL2303 USB для UART UART И radic; И radic; И radic; FT245 USB TO FIFO Параллельный     И radic; CY7C68013A Usb-устройство I/Os   И radic;   ENC28J60 Контроллер Ethernet SPI     И radic; Зуммер Звуковое устройство 1I/O (ШИМ) И radic; И radic; И radic; Клавиатура PS/2 Входное устройство PS/2 И radic;   И radic; Одиночные кнопки Входное устройство ---- И radic; И radic; И radic; 4x4 клавиатуры Входное устройство 8I/Os И radic; И radic; И radic; Джойстик Входное устройство 5I/Os И radic; И radic; И radic; Светодиод Демонстрационное устройство ---- И radic; И radic; И radic; 8 светодиодов Демонстрационное устройство 13I/Os И radic; И radic; И radic; Монитор VGA Демонстрационное устройство VGA И radic; И radic;   Персональный ЖК-дисплей Демонстрационное устройство 11I/Os И radic; И radic;   Графический ЖК-дисплей Демонстрационное устройство 11I/Os И radic;     3,2-дюймовый многоцветный ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os     И radic;

---

Интерфейс отладки/программирования

Плата разработки OpenEP3C5-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Штырь Название сигнала Описание 1 TCK Сигнал часов 2 GND Сигнал заземления 3 TDO Данные от устройства 4 VCC (TRGT) Целевой источник питания 5 TMS JTAG state machine control 6 NC Нет подключения 7 NC Нет подключения 8 NC Нет подключения 9 TDI Данные для устройства 10 GND Сигнал заземления Надпись JTAG

---

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.)

---

В комплект входит

 "Стандартная упаковка" И "Комплект аксессуаров для досок" Ниже включены.

Стандартная упаковка OpenEP3C5-C макетная плата x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1 1 2 3 4 5 Комплект аксессуаров для досок 3,2 дюйма 320x240 сенсорный ЖК (A) x 1 3,2-дюймовый ЖК-адаптер (B) x 1 Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 NorFlash Board (B) x 1 Плата SDRAM (B) x 1 Плата для хранения Micro SD x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 CY7C68013A USB плата (мини) x 1 ENC28J60 плата Ethernet x 1 PCF8563 RTC плата x 1 DS18B20 x 1 Usb-разъем типа A для мини-кабеля типа B x 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
