Плата EVK407I = STM32 STM32F407IGT6 с USB HS/FS Ethernet NandFlash JTAG/SWD в UART сенсорным ЖК дисплеем 3 2 дюйма

STM32 доска STM32F407IGT6 Cortex-M4 Совет по развитию, зарядите их с помощью USB-HS/FS, Ethernet, NandFlash, JTAG/SWD, ЖК-дисплей, USB UART = EVK407I



Макетная плата STM32, STM32F407IGT6, USB HS/FS, Ethernet, NandFlash, JTAG/SWD, LCD, USB в UART Обзор

EVK407I-это макетная плата STM32, которая состоит из материнской платы и материнской платы MCU XCore407I.

---

What's на Материнская плата печатная плата

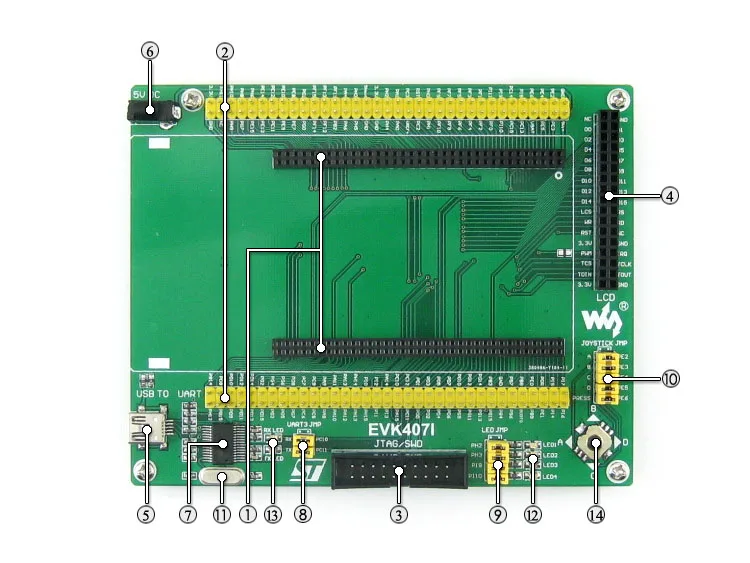

Разъем материнской платы MCU core MCU булавки расширитель Интерфейс JTAG/SWD,Для гайки/программирования ЖК-дисплей интерфейс,Для подключения сенсорного ЖК-экрана Разъем USB,USB UART Разъем постоянного тока 5 В PL2303TA,Встроенный USB-контроллер UART PL2303 джемпер Пользовательский светодиодный джемпер Джойстик джемпер 12 м кристалл,PL2303 часы Пользователь светодиоды,Удобно для указания статуса I/O и/или бегущего состояния программы UART светодиоды,Индикатор UART TX/RX Джойстик

Для Джемперы 8-10:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода Что есть на материнской плате MCU

STM32F407IGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный комплект из одного цикла DSP инструкции Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 192 + 4kB SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY 1x10/100 Ethernet MAC Параллельный интерфейс камеры от 8 до 14 бит, 1 шт. AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP MIC2075-2,Встроенное устройство управления питанием USB FS AMS1117-3.3,3,3 V регулятор напряжения K9F1G08U0D,1G бит NandFlash DP83848,Ethernet PHY MIC2075-1,Встроенное устройство управления питанием USB HS USB3300,USB HS PHY Выключатель питания,Питание от 5Vin или USB подключения Переключатель режима загрузки,Для настройки pin BOOT0 Мощность индикатор USB FS светодиодный USB HS светодиодный Кнопка сброса Кристалл 8 м,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью за счет увеличения частоты Кристаллы 24 м,USB3300 часы Кристалл 50 м,DP83848 часы 32,768 K кристалл,Для внутреннего RTC с калибровкой Разъём Ethernet Мини-разъем USB FS Мини-разъем USB HS Разъем USB HS типа A Расширитель MCU pins,Дополнительные разъемы для расширения доступны для VCC, GND и всех портов idle I/O USB OTG/HOST jumper Джемпер VREF/VBAT Соединение для пайки, выбор Ethernet I/O USB HS I/O выбор паяльного соединения PDR выбор паяльного соединения:1,8-3,6 V, -40 ~ 105 по Цельсию Или 1,7-3,6 V, 0 ~ 70 Градусов по Цельсию

---

Фото
EVK407I Совет по развитию
EVK407I Совет по развитию
EVK407I макетная плата, вид сзади
EVK407I материнская плата печатная плата
Материнская плата MCU XCore407I
Материнская плата MCU XCore407I
EVK407I подключения
EVK407I μC/OS-II (1)
EVK407I μC/OS-II (2)
EVK407I μC/OS-II (3)
EVK407I μC/OS-II (4)

---

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Макетная плата EVK407I STM32 поставляется с компакт-диском для руководства пользователя, включая средства разработки, указанные ниже:

Соответствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

---

Посылка содержит Макетная плата EVK407I x 1 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 USB тип A штекер в mini-B кабель x 1 Штепсельная розетка USB type-A для mini-B, кабель x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 Руководство пользователя CD x 1 -1 шт. 2 3 4 5 6 7 8
