Waveshare Бесплатная доставка плата STM32 STM32F407ZxT6 ARM макетная для разработки серия STM32F4



Бесплатная доставка STM32 доска STM32F407ZxT6 ARM Cortex-M4 макетная плата STM32F4 серии Панели = Open407Z-C Стандартный



Макетная плата STM32, предназначенная для MCU STM32F407ZxT6, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

Open407Z-C представляет собой STM32 Совет по развитию, предназначенный дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и материнской платы MCUCore407Z.

В Open407Z-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложения с Микроконтроллерами серии STM32F4.

---

What's на Материнская плата печатная плата

Разъем материнской платы MCU:Для легкого подключения материнской платы MCU ULPI интерфейс:Для подключения высокоскоростного usb-устройства (STM32F407Z интегрирует контроллер USB HS без какого-либо устройства PHY) 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствами, например, NandFlash, Ethernet и т. д. Интерфейс SPI1 / SPI2 + AD / DA Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. д. Для подключения модуля AD/DA, также, спасибо за альтернативную функцию SPI1 AD/DA Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, чем SPI I2S2 / I2S3 / I2C1:Для подключения периферийных устройств I2S, таких как аудио модуль USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. д. CAN1 интерфейс:Для подключения CAN-модуля CAN2 интерфейс:Для подключения CAN-модуля Интерфейс I2C1 / I2C2:Легко соединяется с периферийными устройствами I2C, такими как расширитель I/O (PCF8574), FRAM (FM24CLxx) и т. д. DCMI интерфейс:Для подключения модуля камеры UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс Ethernet:Легко подключает MCU к сети ethernet, используя дополнительный модуль ethernet Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мышке 16-бит ФКЦБ интерфейс:Легко соединяется с периферийными устройствами, такими как NorFlash, SRAM и т. д. Разъем постоянного тока 5 В 5V/3,3 V вход/выход:Обычно используется как выходная мощность, также обычное заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны для Расширительных разъемов для дальнейшего расширения Мощность ОСП 5 в постоянного тока: питание от 5 в постоянного тока Core5V: питание от материнской платы MCU Светодиоды джемпер Джемпер с ключом пользователя/кнопкой пробуждения Джойстик джемпер Джемпер PS/2 Светодиоды:Удобно для указания статуса I/O и/или бегущего состояния программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Wake-Up кнопка:Пробуждение MCU STM32 из режима сна, также используется в качестве стандартного ключа пользователя Джойстик:Пять положений

Для Джемперы 22-25:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода What's на Core407Z

STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный комплект из одного цикла DSP инструкции Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP144 Память:512kB/1024kB Flash, SRAM 192 + 4kB Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY 1x10/100 Ethernet MAC Параллельный интерфейс камеры от 8 до 14 бит, 1 шт. AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (с нижней стороны):Встроенное устройство управления питанием от USB Выключатель питания,Питание от 5Vin или USB подключения Переключатель режима загрузки,Для настройки pin BOOT0 Мощность индикатор VBUS светодиодный Кнопка сброса Кристаллический осциллятор 8 м (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для гайки/программирования USB интерфейс Как устройство, используемое для создания связи USB между ПК и платой разработки STM32 Как хост, подключение к usb-приборам, таким как USB флеш-накопитель через USB OTG кабель Расширитель MCU pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения 5Vin выносной,При использовании хоста USB/OTG требуется блок питания 5 В USB-хост/OTG jumper Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку, чтобы отсоединить от порта I/O VBAT Перемычка выбора Короткий Джемпер в использовании система источника питания Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, батарее VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому штифту через перемычку

---

Фото

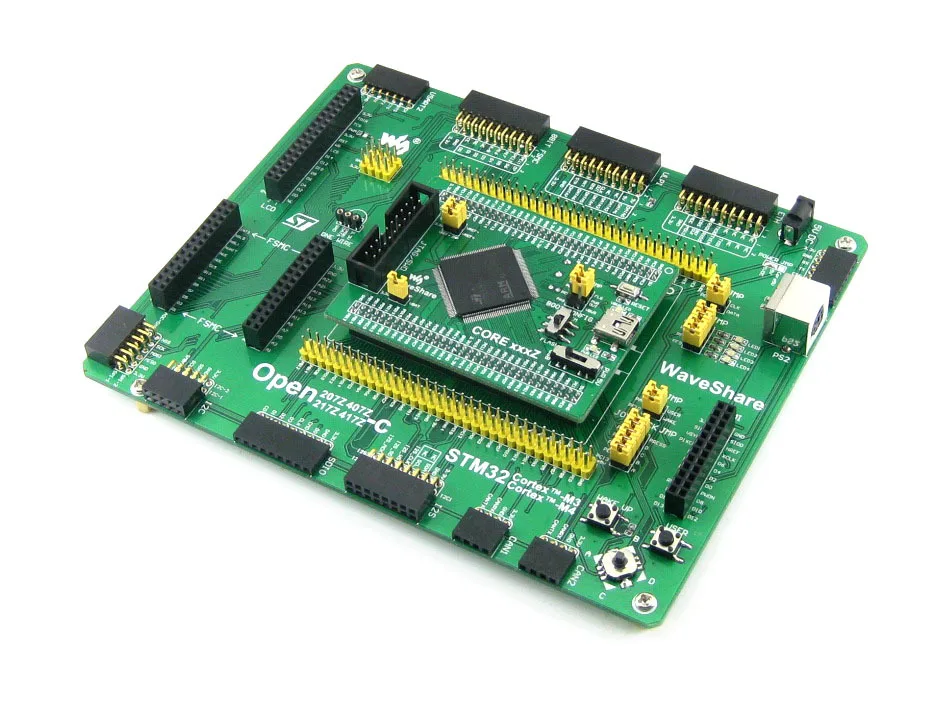

Open407Z-C Совет по развитию
Open407Z-C Совет по развитию

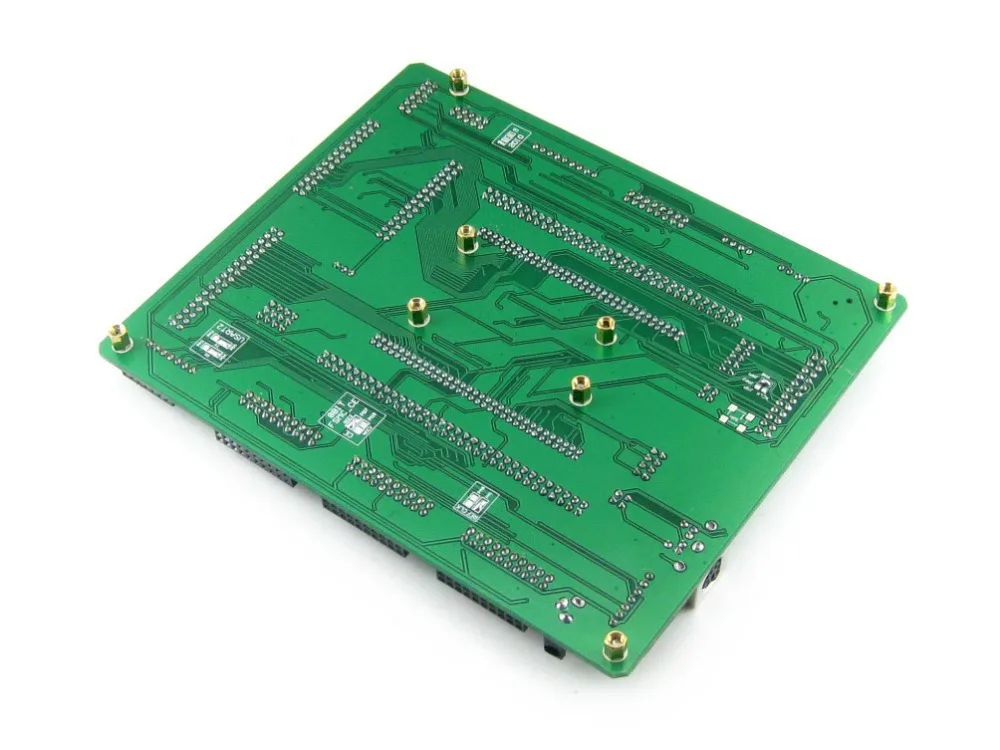

Open407Z-C Совет по развитию (вид сзади)

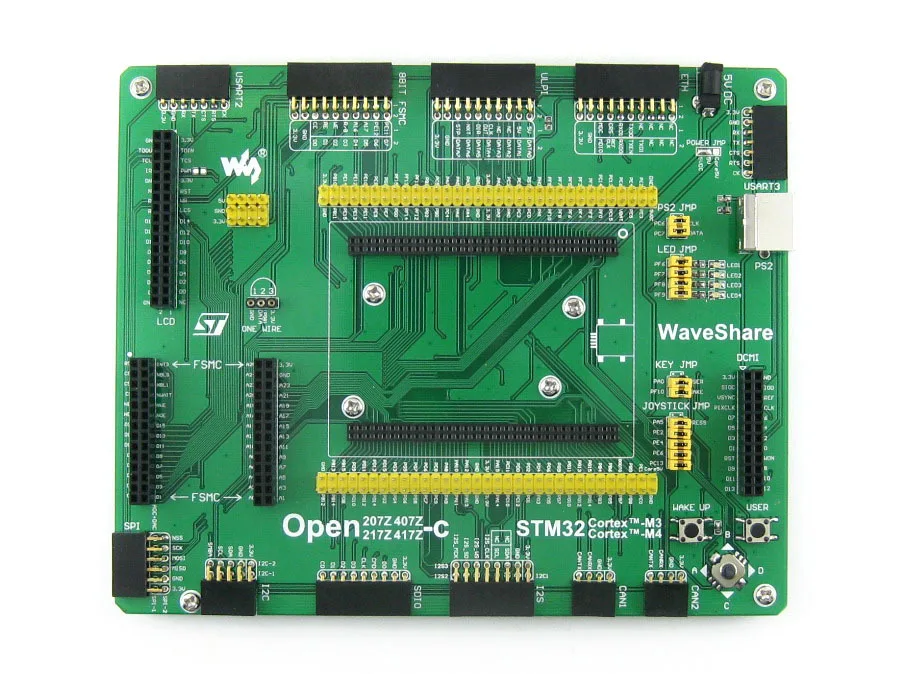

Open407Z-C материнская плата печатная плата
Материнская плата MCU Core407Z
Материнская плата MCU Core407Z

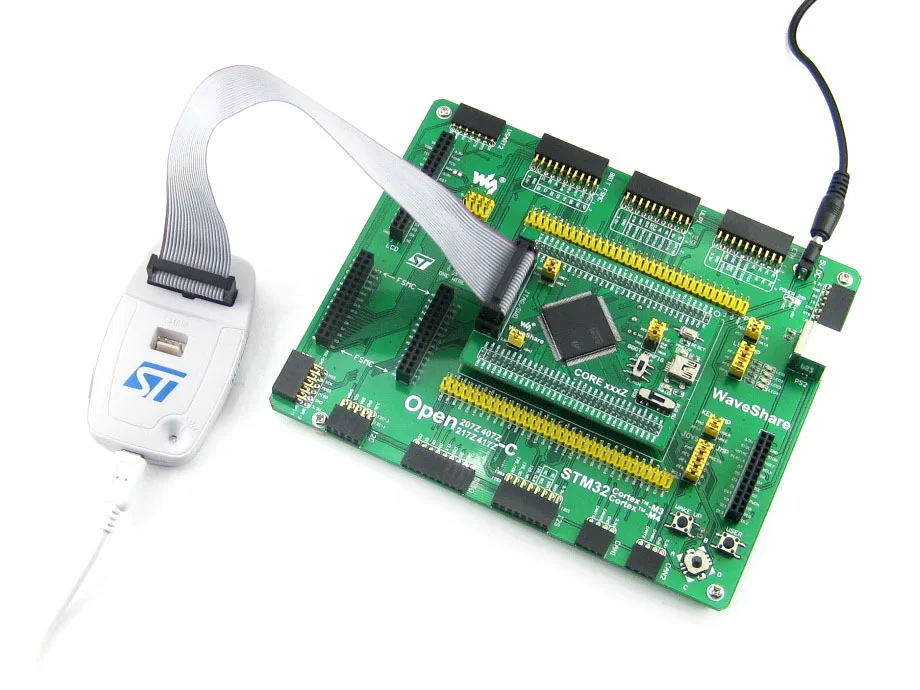

Подключение к локатору
Подключение к различным периферийным устройствами
Open407Z-C μC/OS-II (1)
Open407Z-C μC/OS-II (2)
Open407Z-C μC/OS-II (3)
Open407Z-C μC/OS-II (4)
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате
Подключение к плате UDA1380
Подключение к плате камеры OV7670
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к CAN Board
Подключение к 8 кнопкам
Подключение к 5 кнопкам IO
Подключение к кнопочной панели AD
Тестовая плата на AD/DA port
Подключение к FRAM Board
Дополнительный модуль Multi I2C, соединенный с шиной I2C
Подключение к плате DataFlash
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате Micro SD для хранения
Подключение к плата NandFlash
Подключение к NorFlash Board
Подключение к плате SRAM
Подключение к плате Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
В Open407Z-C поддерживает программирование через STM32 UART загрузчик, USB UART Аксессуар доска также предоставляется в посылка.
В Open407Z-C не интегрирует какую-либо функцию отладки, отладчик не требуется.

---

JTAG/SWD интерфейсы

На рис. 1 и 2 показаны криперы JTAG/SWD интерфейса

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Руководство пользователя CD включает в себя следующие компоненты:

Соответствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (образцы в C, μC/OS-II) Схема (PDF) STM32 разработка документов (технические характеристики и т. Д.)

---

  Макетная плата для Open407Z-C x 1 PL2303 USB UART Board (mini) x 1 USB тип A штекер в mini-B кабель x 1 Штепсельная розетка USB type-A для mini-B, кабель x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 Руководство пользователя CD x 1 -1 шт. 2 3 4 5 6 7 8
