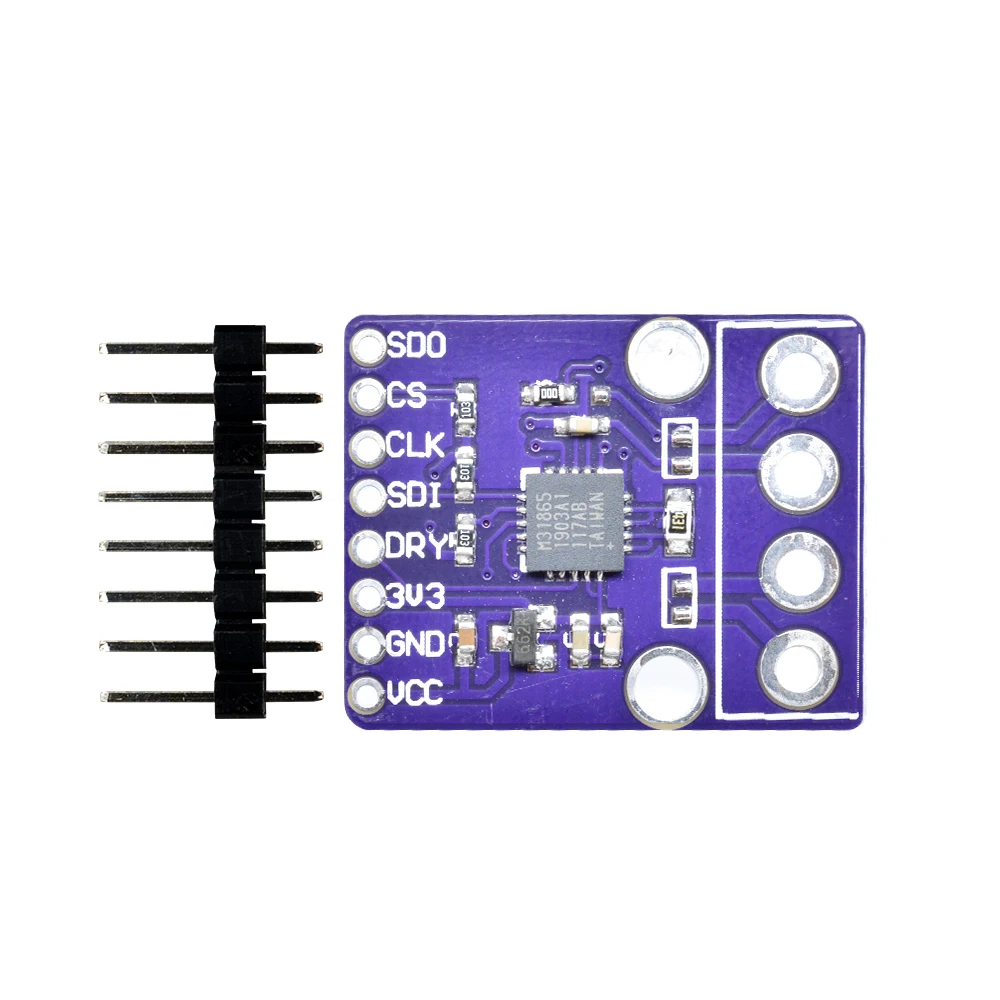

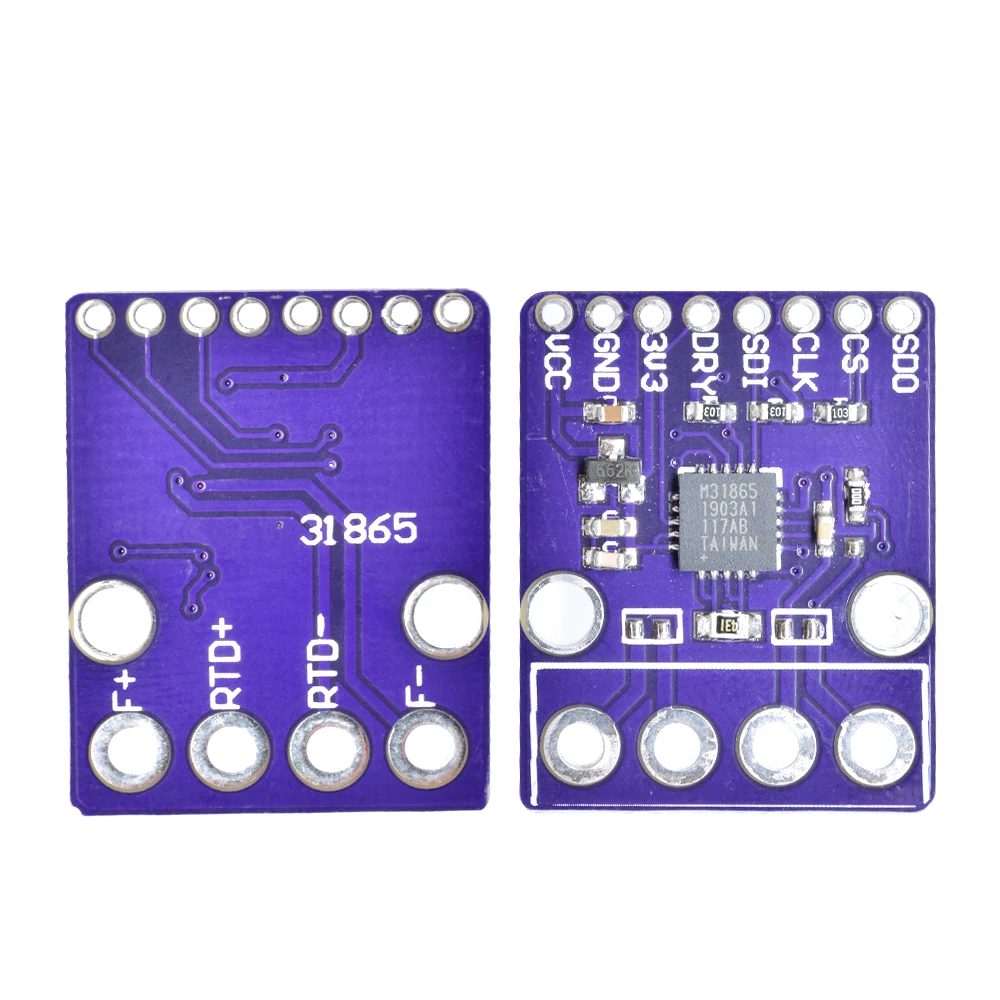

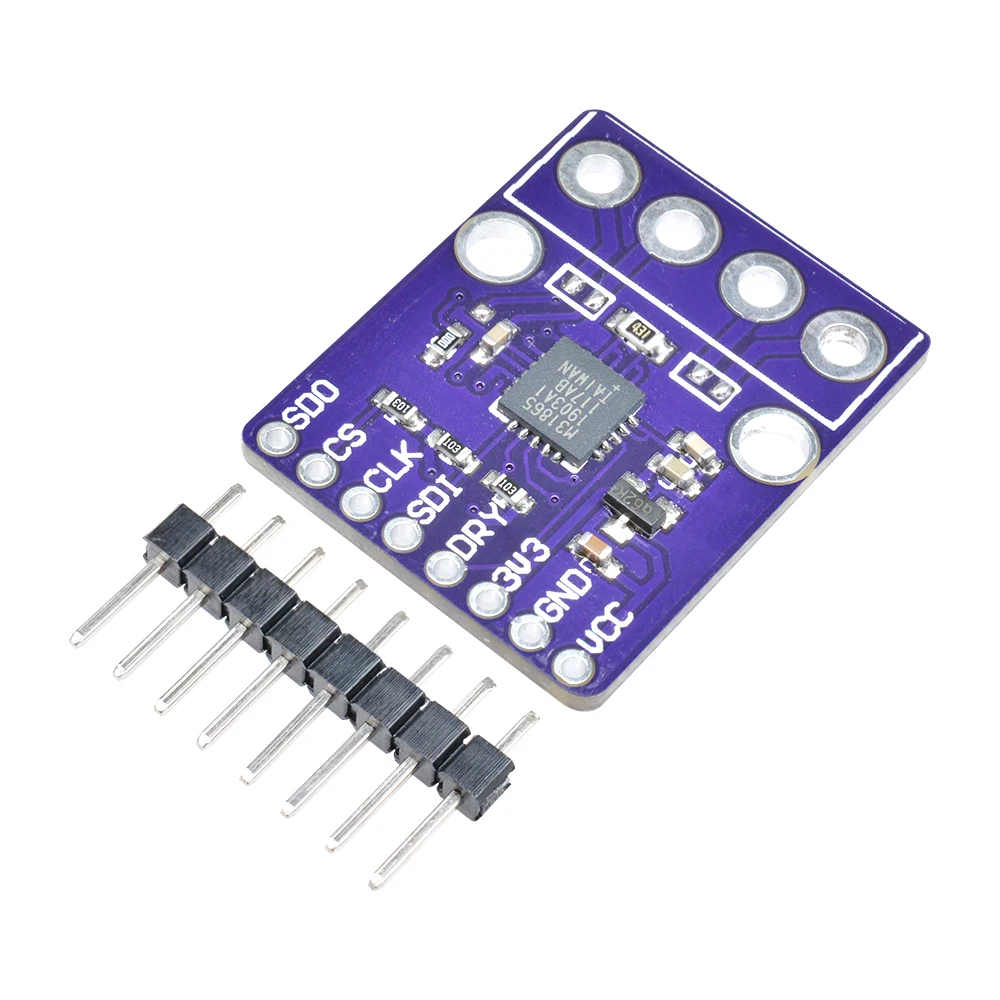

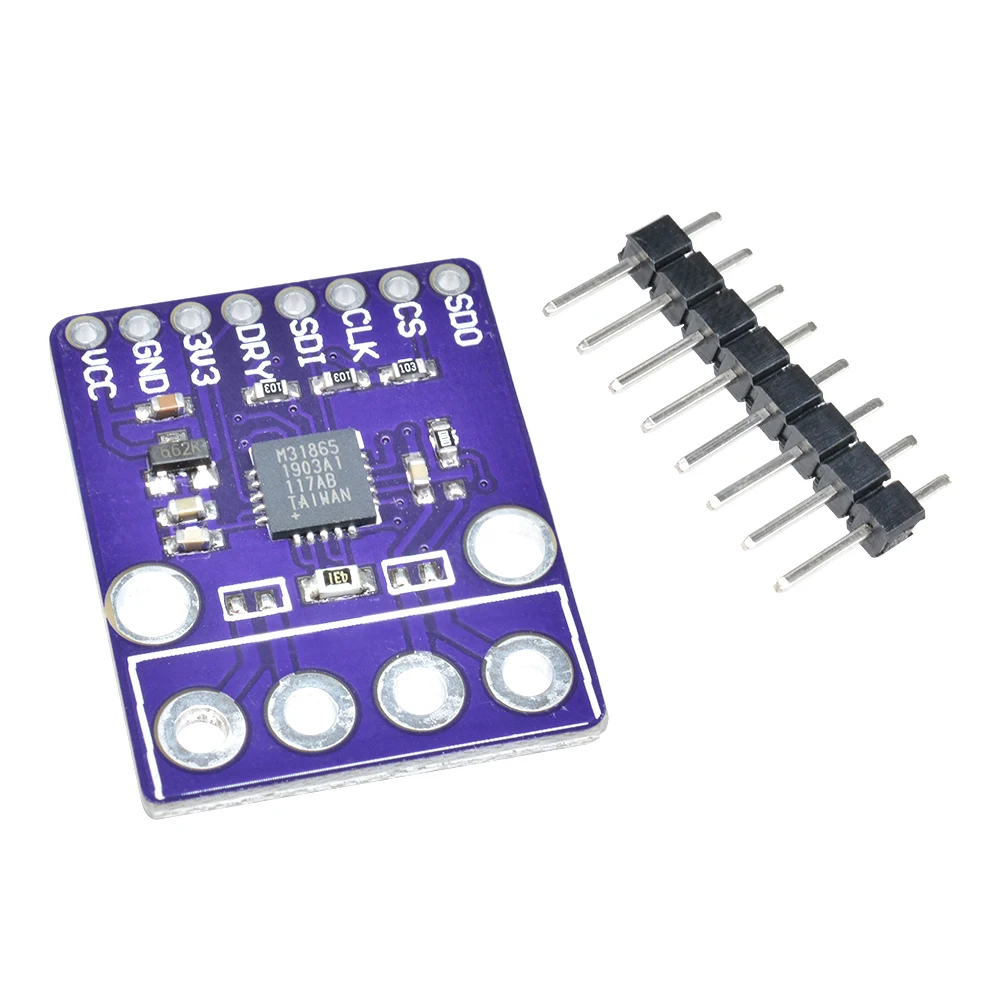

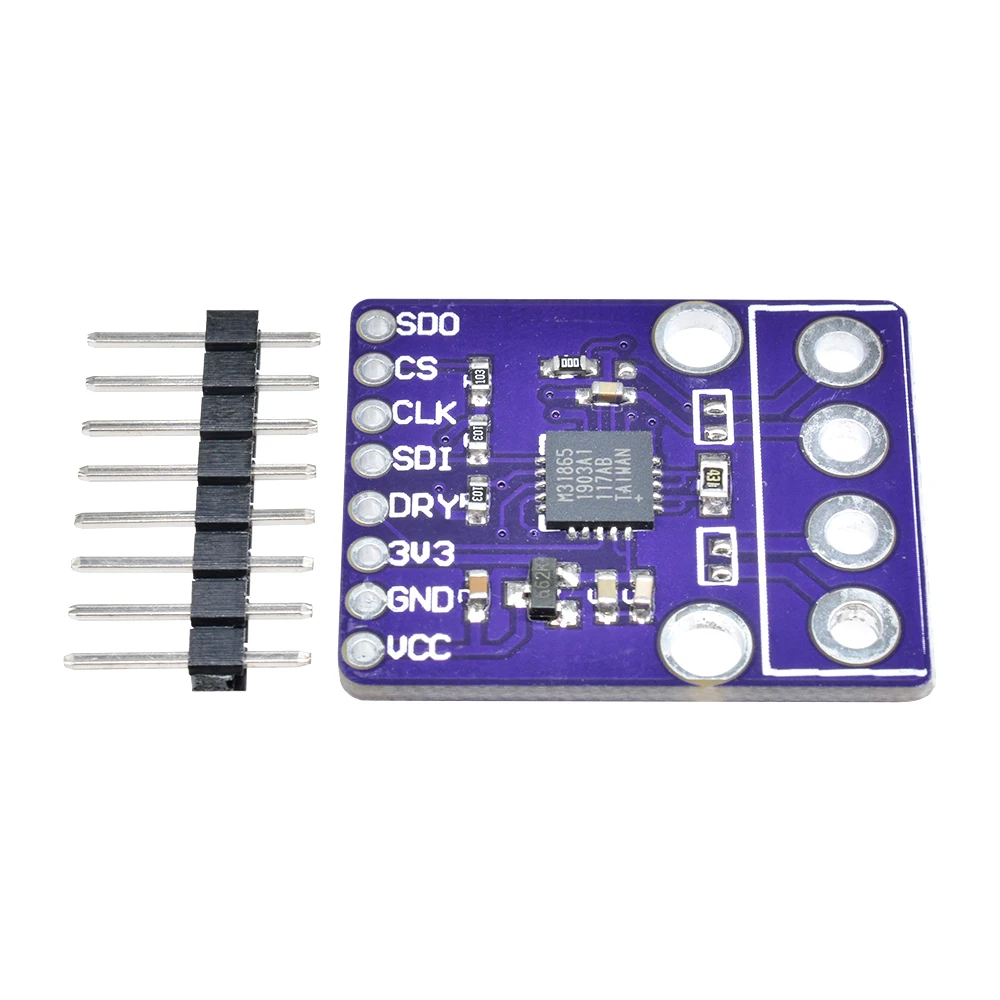

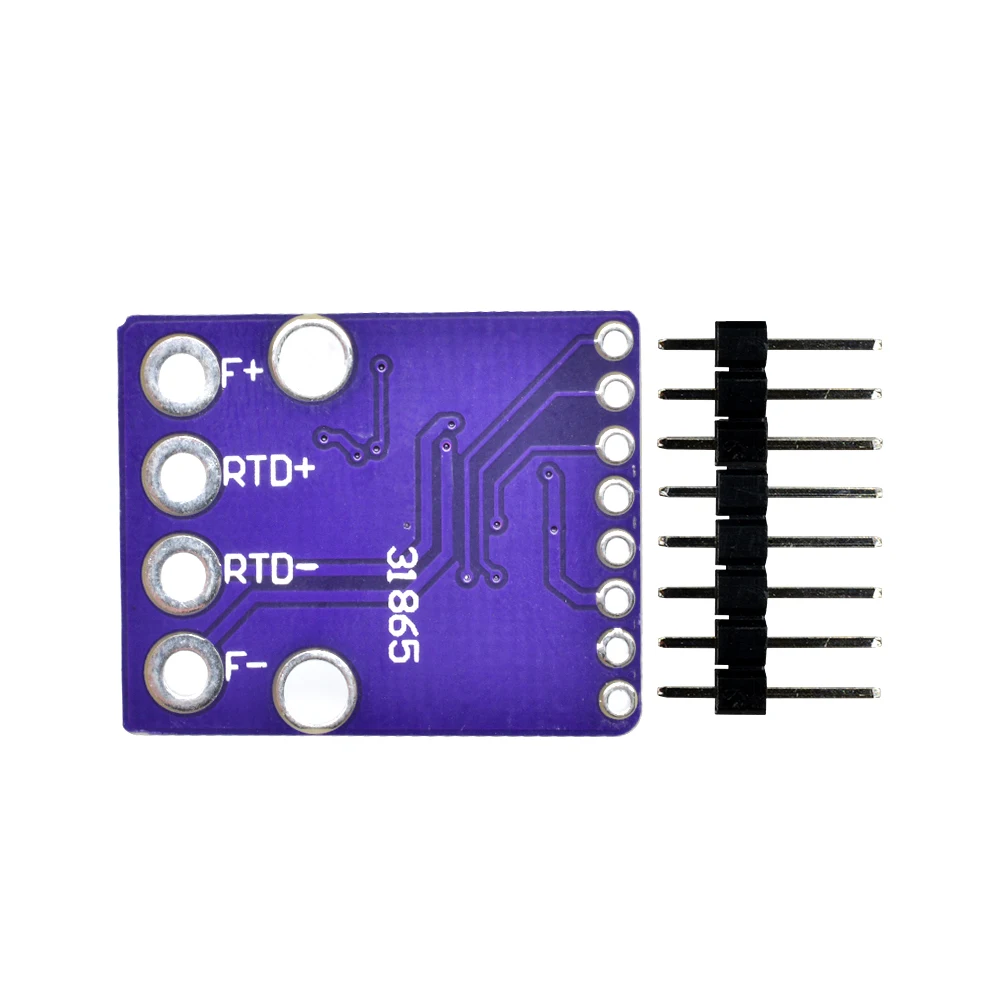

Плата преобразователя MAX31865 PT100 к PT1000 RTD-to-Digital модуль усилителя датчика

Плата преобразователя MAX31865 PT100 к PT1000 RTD-to-Digital модуль усилителя датчика

Описание

Для точного определения температуры ничто не сравнится с платиновым RTD. Температурные детекторы сопротивления (RTDs) являются датчиками температуры, которые содержат резистор, который изменяет сопротивление по мере изменения температуры, в основном своего рода термистор. В этом датчике, резистор фактически небольшая полоса платины с сопротивлением 100 Ом при 0 ℃, таким образом, название PT100. По сравнению с большинством термисторов NTC/PTC, PT Тип RTD является гораздо наиболее стабильным и точным (но и более дорогим) PT100's был использован в течение многих лет для измерения в лабораторных и промышленных процессов, И разработали репутацию точности (лучше, чем термопары), повторяемости и стабильности

Тем не менее, чтобы получить эту точность и точность из вашего RTD PT100, вы должны использовать anamplifier, который предназначен для считывания низкого сопротивления. Еще лучше иметь усилитель, который может автоматически регулировать и компенсировать сопротивление соединительных проводов. Если вы ищете отличный датчик RTD, сегодня ваш счастливый день, потому что мы всегда имеем усилитель RTD с прорывом MAX31865 для использования с любым 2,3or 4 проводом PT100 RTD!

Мы носили различные усилители термопары Максима, и они отличные-но

Термопары не обладают лучшей точностью или точностью, так как показания могут быть настолько хороши, насколько это возможно. MAX31865 обрабатывает все ваши RTD потребности и может компенсировать 3 или 4 провода RTDs для лучшей точности. Подключите к нему с помощью любого microcontrolerover SPl и прочитайте соотношение сопротивления от внутреннего ADC. Мы выставили резистор 430Q 0.1% в качестве справочного резистора на пробой. У нас есть пример кода, который будет рассчитать температуру на основе сопротивления для вас.

Мы даже сделали прорыв 5V отвечающих требованиям, li-ion 3,3 В регулятор и смещение уровня, так может использовать изделие с любым для Ard УИНО или микроконтроллера.

Каждый заказ поставляется с одной в собранном виде компании "feilong" усилитель коммутационная плата. Также поставляется withtwo 2-х контактный клеммы (для подключения к датчик RTD) и штыревой разъём (подключить любой макет или perfboard). Требуемый RTD PT100 не входит в комплект! (Но мы поставляем товары в магазине). Для припоя заголовков и клеммных блоков требуется некоторое количество пайки, но это простая задача с паяльными инструментами.

Особенности и преимущества

1. Поддержка 100Q для 1kQ (0 ° c) платинового компании "feilong" (PT100 для PT1000);2. Совместим с 2-проводной, 3-и 4-провод соединений датчика;

3.SPI совместимый интерфейс;

4,15-битное разрешение ADC с номинальным температурным разрешением 0,03125 °C (переменная с RTD нелинейностью);

5. Общая точность сохраняется при температуре не выше 0,5 °C (0.05% в натуральную величину) в соответствии с entireworking условий;

6. Полностью дифференциальный VREF вход;

7. Время преобразования: 21 мс (максимум);

8. Интегрированное обнаружение неисправностей для повышения стабильности системы:(RTD открытая цепь, RTD короткое замыкание для напряжения вне диапазона или короткого замыкания компонентов RTD).

Обратите внимание: в комплект не входит датчик RTD!
