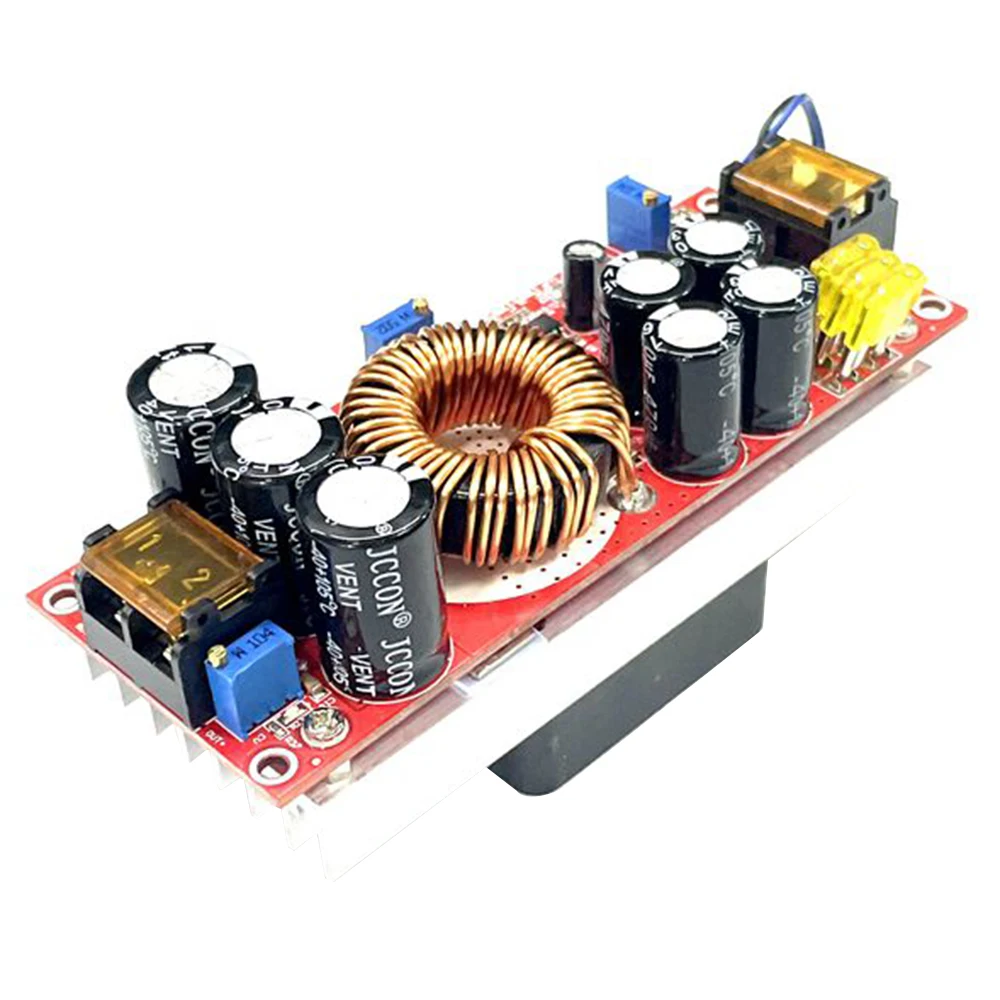

1800 Вт 40 А 1500 30 1200 20 Реверсивный преобразователь Повышающий Модуль питания от 10-60 в

1800 Вт 40 А 1500 30 1200 20 Реверсивный преобразователь Повышающий Модуль питания от 10-60 в

Пункт продажи товара:

1. Использование высококачественных материалов, качество гарантировано

2. Отвод тепла лопасти вентилятора принимается, эффект рассеивания тепла очень хороший, и выходная мощность выше

3. Вентилятор с регулируемой температурой принимает гидравлический вентилятор подшипника, который достиг хорошего баланса в шуме и рассеивании тепла. Когда нагрузка на светильник, вентилятор не поворачивается. Когда температура нагрузки достигает около 60 градусов, вентилятор автоматически вращается. Может эффективно уменьшить шум и продлить срок службы

4. Основная теплоизоляционная панель изготовлена из высококачественного оксида алюминия, а теплопроводность в 10 раз больше, чем у обычных изоляционных подушек

5. Крупногабаритные включают в себя: ферросилиций алюминиевым проводом, магнитным кольцом, используя четыре 1,2 чистого медного эмалированного провода, низкая теплотворная способность и высокая эффективность

6. С функцией постоянного тока, он используется для повышения заряда автомобильного аккумулятора, зарядки аккумулятора и т. д.

Параметр:

Рабочие характеристики:

Выходная мощность: 1800 Вт

Вход Диапазон напряжения: 10 в-60 в

Диапазон выходного напряжения: 12-90 в

Входной ток: 40А

Выходной ток: 22A

Эффективность преобразования: 48В до 60V 8A (98,1%)

48V 72V 8A (98.1%)

48V 84V 8A (97.6%)

Регулирование заряда: от 10% до 50% заряда (выход 72 в)

Коэффициент температуры: нагрузка 50%

Пульсация и Шум: 20 МГц полос пропускания (48V-72V 4A) 100mVp-p

Частота переключения: VIN = 48 В VO = 72 в 4A (110 кГц)

Ток без нагрузки: VIN = 48 В VO = 72 в (18 мА)

Входная защита обратного хода: Да

Влажность хранения: 95%

Рабочая температура: -20 65 °C

Температура хранения: -40 125 °C

Рабочая температура: 48 В до 60 в 5A (45 °C)

Защита от перегрева: 60 °C

Метод проводки: вход, выход (без подпорки, клеммный блок).

Метод охлаждения: сильное воздушное охлаждение

Посылка:

Повышающий преобразователь * 1

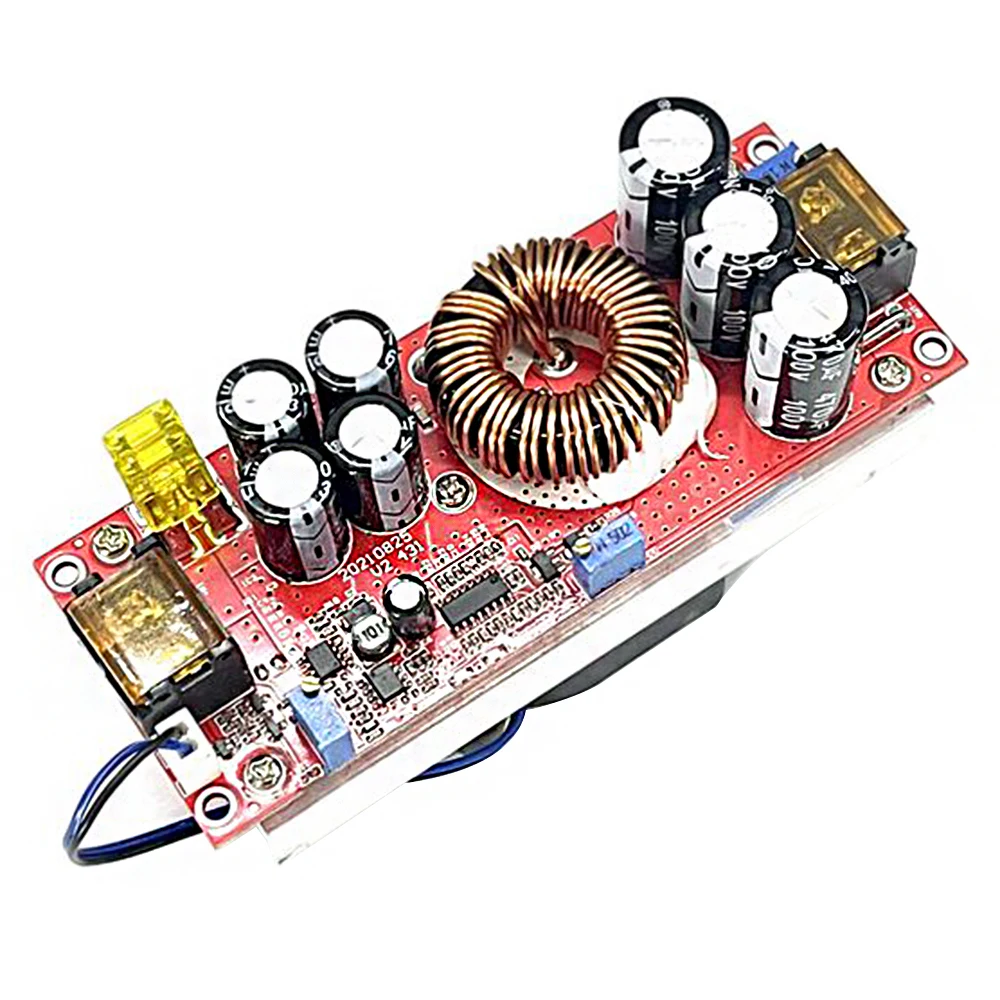

Параметры модуля:

Название модуля: модуль постоянного тока 1200 Вт

Характер модуля: неизолированный модуль boost (b0ost)

Входное напряжение: dc10-60v

Входной ток: 20А (макс.) (когда входное напряжение охлаждения вентилятора составляет 12-24 В, входной ток может достигать 25А)

Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше будет увеличиваться статический ток)

Выходное напряжение: 12-83 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отправки, пожалуйста, укажите, нужно ли его отрегулировать на другие значения напряжения. Если есть мультиметр, покупатель может настроить его самостоятельно)

12-83 в фиксированный выход (для покупателей из партии)

Выходной ток: 18A макс. более 10 А, пожалуйста, усиливайте тепловыделение (что связано с разницей давления на входе и выходе, чем больше разница в давлении, тем меньше выходной ток)

Диапазон постоянного тока: 0,5-18A (+/-0.3A)

Входное анти обратное соединение: Да (150A мощность MOS анти обратное)

Защита от низкого заряда батареи: Да (9-50 в регулируется)

Вентилятор контроля температуры: Да (Включите вентилятор более 55 °)

Рабочая температура: -40 ~ + 85 ℃ (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-97% (эффективность зависит от входного и выходного напряжения, разницы в токе и напряжении. Низкое напряжение и высокая эффективность)

Защита от перегрузки по току: Да (если вход превышает 25 А, он будет автоматически защищен, а источник питания не будет увеличен)

Защита от короткого замыкания: с (входным предохранителем 30A) двойной защитой от короткого замыкания, безопаснее в использовании.

Защита обратного подключения на входе: Да (150A power MOS tube-это защита от обратного хода. Он может быть изменен в течение длительного времени)

Способ установки: медные колонны 4 3 мм

Режим проводки: клемма проводки (Используйте провод из чистой меди с высоким током)

Размер модуля: длина 130 мм, ширина 52 мм и высота 53 мм

Вес модуля: 300 г

Выходная мощность: = входное напряжение * 20a, например: вход 12 В * 20a = 240 Вт Максимальная мощность на входе 12 в 240 Вт

Входное напряжение * 20a e.g. Вход 24v * 20a = 480w, т. Е. Наиболее активная мощность 480 Вт при входном напряжении 24 В

Примечание: Максимальная мощность составляет 240 Вт при входном напряжении 12 В, 480 Вт при входном напряжении 24 В и 720 Вт при входном напряжении 36 В

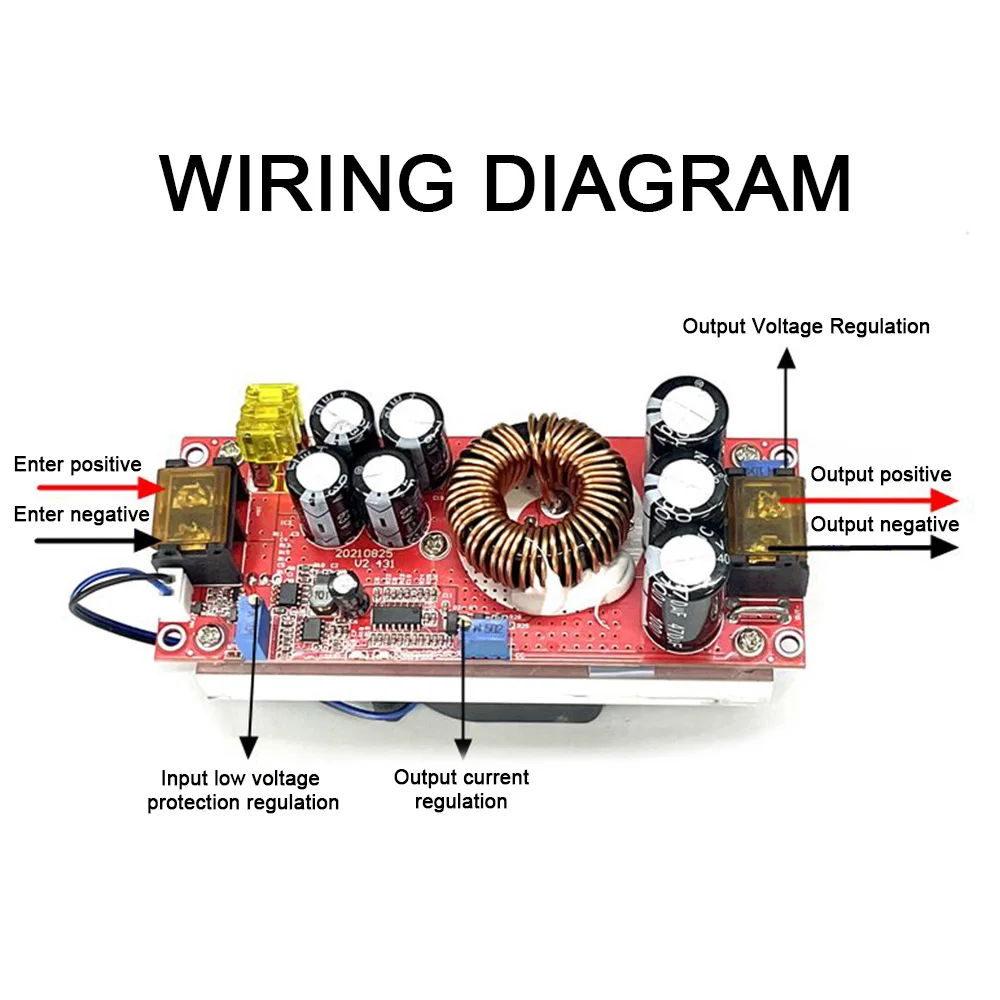

Выходное напряжение/регулирование выходного тока/регулирование низкого заряда батареи

Регулирование напряжения: Отрегулируйте потенциометр «v-adj» на выходном конце (отмечен на рисунке ниже) щелевой отверткой при включении питания и без нагрузки. Поверните его вверх по часовой стрелке и поверните вниз против часовой стрелки. Из-за большой емкости выходного конденсатора, ответ будет медленным, когда выходное напряжение будет отрегулировано от высокого напряжения до низкого напряжения. Диапазон регулировки Jianyi меньше. (выходное напряжение по умолчанию регулируется до 19 в для отправки.)

Регулирование тока: Настройте потенциометр «a-adj» против часовой стрелки примерно на 30 витков, установите выходной ток как минимум, Подключите светодиодный индикатор или ток, И Отрегулируйте потенциометр a-adj по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после того как аккумулятор разряжен, он подключен к выходу и отрегулирован до нужного вам тока. Когда он используется для зарядки, он должен быть отрегулирован после разрядки аккумулятора (по умолчанию выходная мощность регулируется до 3A для отправки. Не регулируйте ток с помощью короткого замыкания. Структура Цепи Модуля boost не может быть отрегулирована по короткому замыканию,

Регулирование защиты от низкого заряда батареи: защита от низкого заряда батареи в основном используется для предотвращения разрядки батареи, когда источник питания на входе-это батарея, а низкое напряжение батареи повредит модуль питания и аккумулятор. Например, установите низкую защиту батареи 12V батареи. Подключите напряжение 10 в на входном конце модуля питания и используйте щелевую отвертку для регулировки rv1 (увеличение напряжения защиты по часовой стрелке и уменьшение защитного напряжения против часовой стрелки) до тех пор, пока светильник UVLO не будет включен. В это время низкое напряжение защиты батареи составляет 10 в

Подробный список:

1*1200 Вт boost модуль постоянного тока 20A
