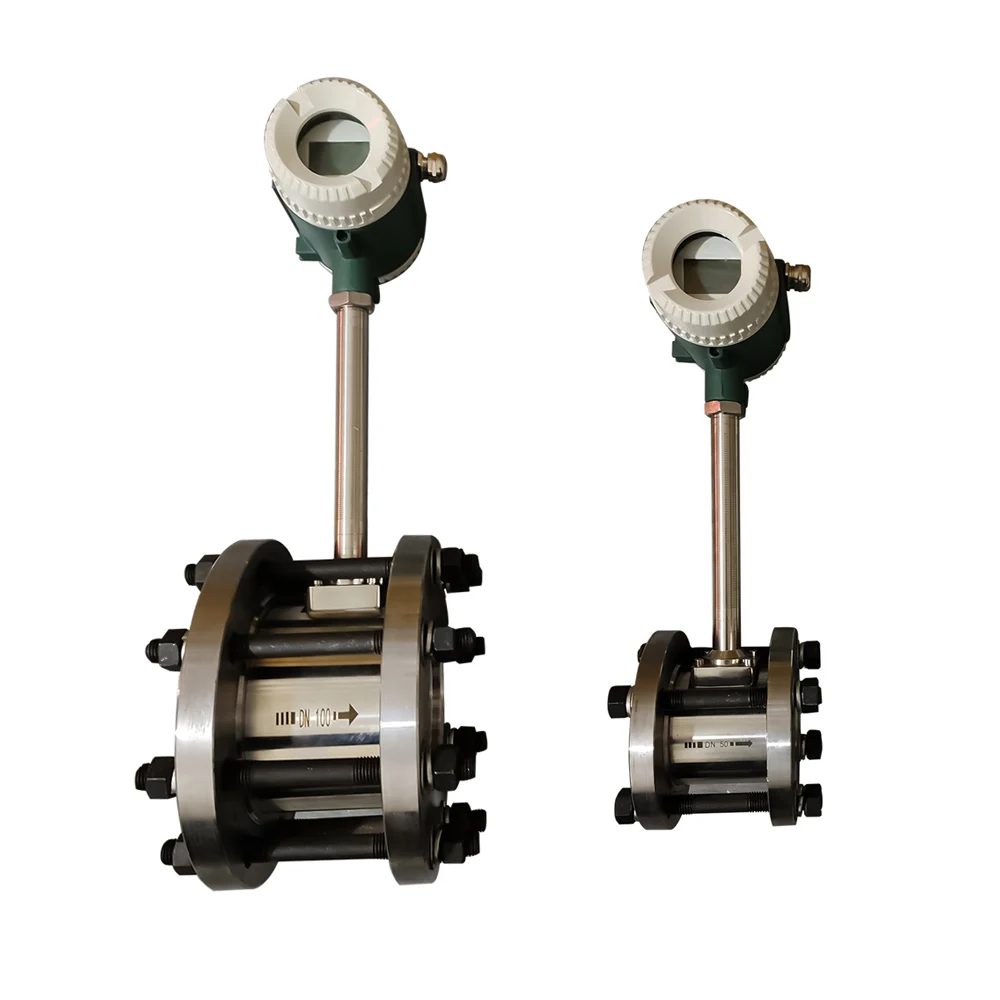

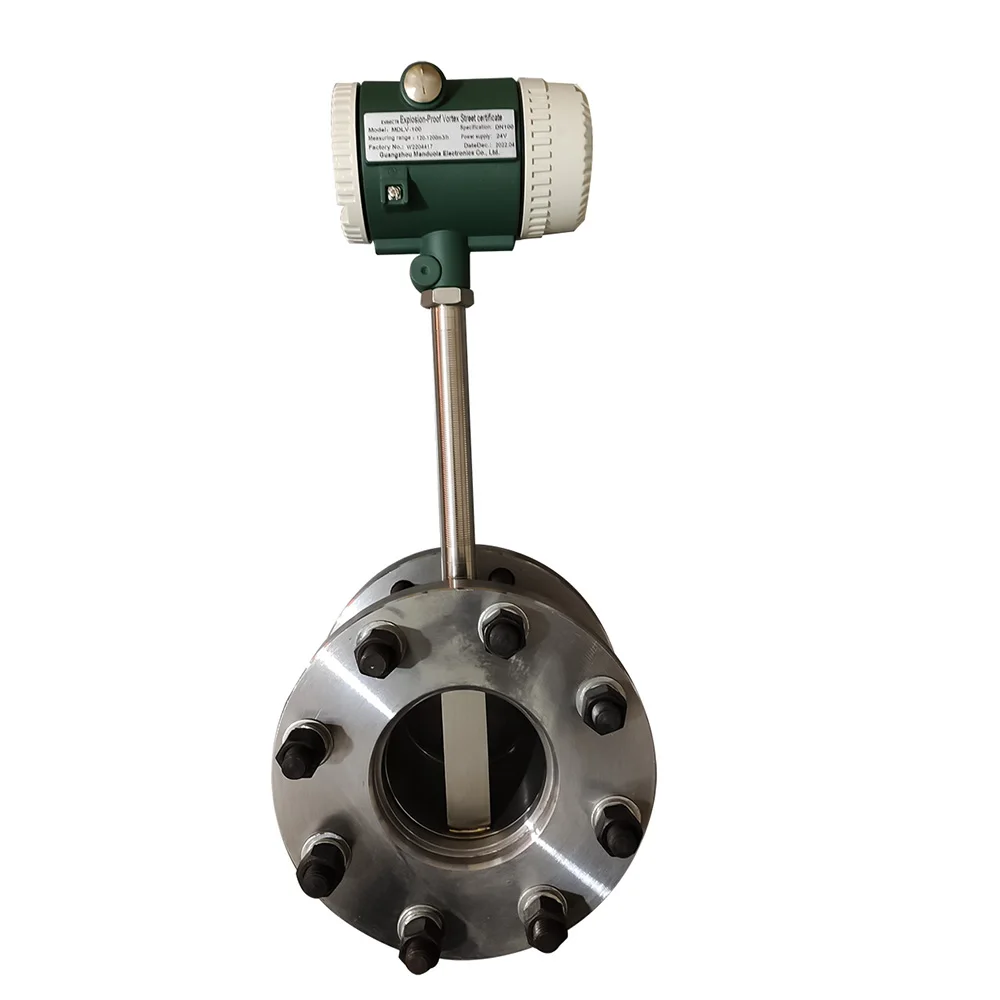

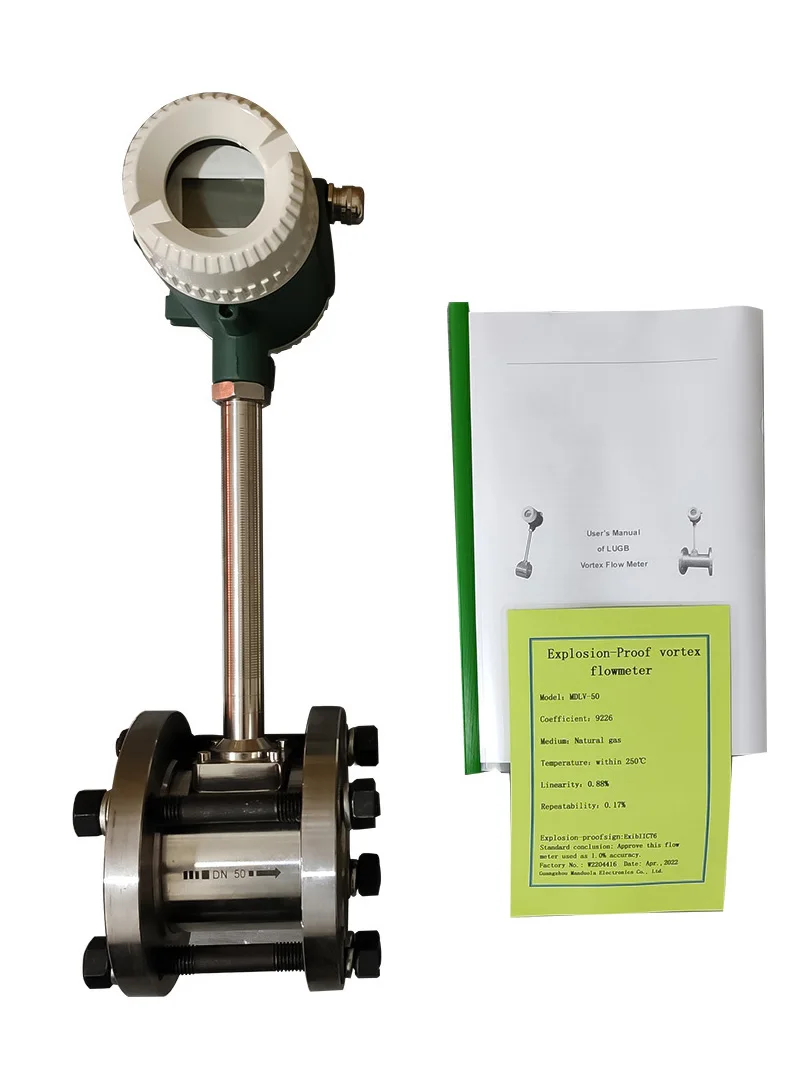

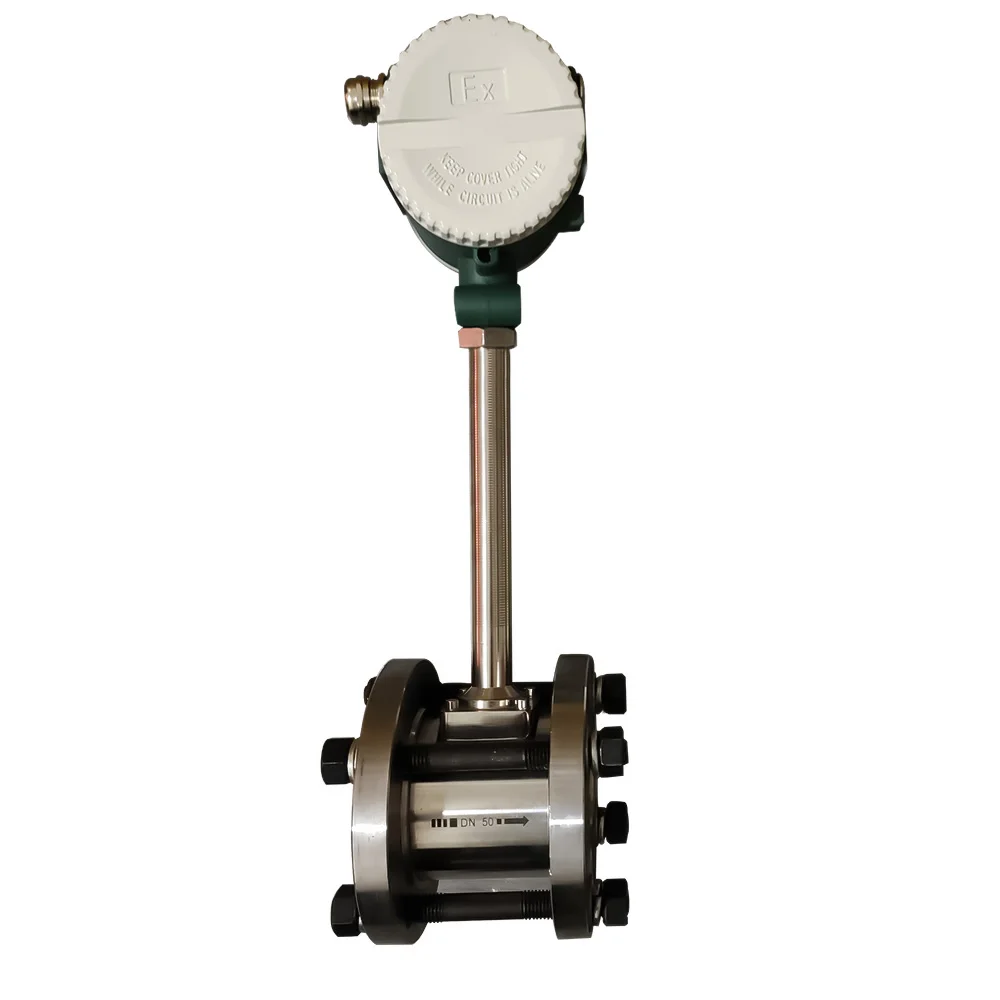

Цифровой 4-20mA RS485 (опционально) взрывозащищенный класс напряжения типа вихревой расходомер для пара/жидкости/природного газа/сжатого воздуха

Внимание:

Цена отличается от диапазона потока, среды, материала, соединения и т. Д. Поэтому, пожалуйста, свяжитесь с нами, чтобы сообщить нам ваши подробные требования и условия работы, так что мы можем предложить вам правильную цену и предоставить вам лучшее качество расходомера.

Большое спасибо за вашу поддержку!

Описание

Стресс типа вихревой расходомер-это своего рода расходомер скоростного типа, основанный на карманской вихревой уличной теории, принимает пьезоэлектрический кристалл для измерения вихревой частоты, производимой жидкостью, протекающей через треугольную призму в пипели, затем можно измерить значение потока. Вихревой расходомер широко применяется в таких отраслях, как нефть, химия, промышленность-светильник, источник питания, тепловое питание и т. Д.

Производительность и характеристики

● Высокая точность, широкий диапазон;

● Широкое среднее применение, возможность измерения жидкости, газа и пара;

● Высокая рабочая температура, температура жидкости до 350 ℃;

● Отсутствие движущихся частей, отсутствие истирания, высокая надежность;

● Корпус из нержавеющей стали, устойчивость к коррозии.

Принципы снятия давления

Когда Жидкость течет через Вихревой генератор (треугольная призма) в трубопроводе, так как частичная скорость потока поднимается, появляется вихревой узор, Вихревой элемент альтернативно появляется как два столбца, это называется карман вихрь.

Вихрь в качестве альтернативы изолирует, колебание силы производится в потоке пробуждения позади призмы, обнаруживающий зонд установлен позади (или внутри) на призму влияет Эта крошечная колебательная сила, и пьезоэлектрические кристаллические части, погребенные в зонде, зависят от альтернативного напряжения, тогда генерируется переменный сигнал заряда. Усилитель детектора преобразует, усиливает, фильтрует волну и корректирует сигнал, затем выводит напряжение (или ток) импульсный сигнал с частотой, такой же, как у вихревого отключения частоты или выводит аналоговый токовый сигнал, который имеет пропорцию с вихревым выпадением частоты.

Каждый пульс или каждый определенный ток выходы счетчика зависят от определенного объема измеряемой жидкости. Общий пульс или интеграция аналогового тока в определенный период времени означает общий поток жидкости в нем.

Технические параметры

● Номинальный диаметр: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500;

● Применение:Газ(Воздух, кислород, азот, угольный газ, природный газ, химический газ и т. д.),Жидкость(Вода, высокотемпературная вода, масло, напитки, химическая жидкость и т. д.),Пар(Насыщенный пар, нагретый пар);

● Температура жидкости: -40 ℃ ~ + 280 ℃

● Номинальное давление: ≤ 1,6 МПа, ≤ 2,5 МПа (опционально), ≤ 4 МПа (опционально);

● Точность: ± 0.5% для жидкости и газа, ± 1.0% для пара;

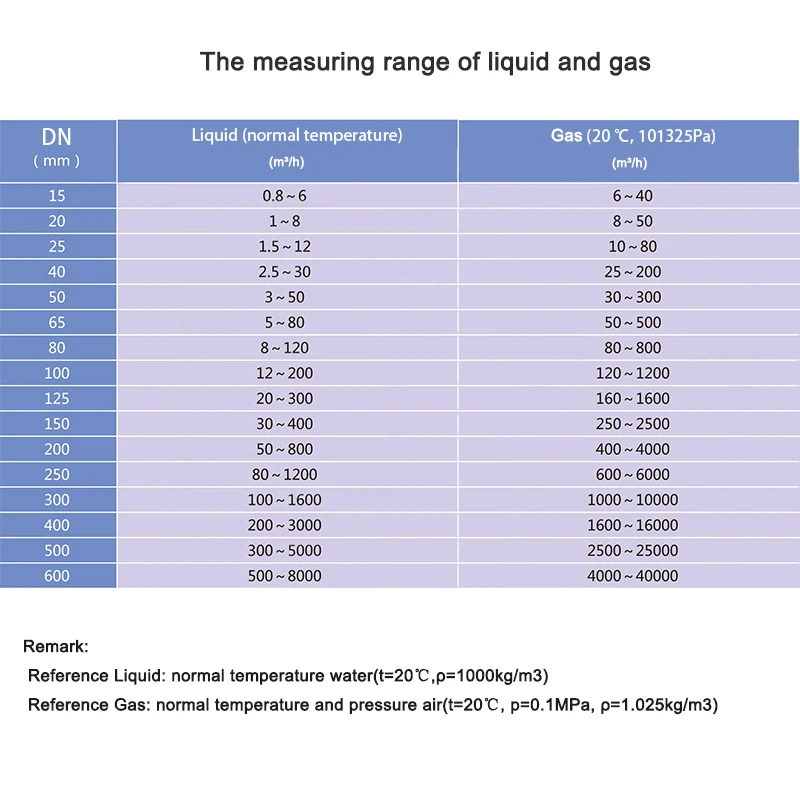

● Диапазон расхода: 0,27 ~ 9 м/с для жидкости, 3 ~ 80 м/с для газа, 3 ~ 90 м/с для пара;

● Выход сигнала:

Напряжение импульса: низкая level≤ 1V, высокая level≥ 6В, длительность импульса: 0,4 ms, сопротивление нагрузки> 150Ω;

Стандартный ток: 4 ~ 20 мА, точность преобразования ± 0.5% Полноразмерное значение; Сопротивление нагрузки 24 В ~ 500 Ом;

● ЖК-дисплей дисплей: 5-бит дисплей мгновенная подача (m3/ч, кг/ч, т/ч), точность преобразования ± 0.1%; 5-разрядный дисплей суммарного потока (m3, кг, т), точность преобразования ± 0.1%;

● Источник питания:

4 ~ 20 мА Выход: + 24 В постоянного тока (по умолчанию);

Импульсный выход напряжения: + 12 В постоянного тока (опционально);

Местные ЖК-дисплей дисплей: 3,6 V 5 # разъемная застежка-молния литиевая батарея на батарейках, имеют срок службы

Более 2 лет (по желанию).

● Температура окружающей среды:

4 ~ 20 мА Выход: -10 ℃ ~ + 55 ℃ (по умолчанию);

Импульсный выход напряжения: -30 ℃ ~ + 65 ℃ (опционально);

Местный ЖК-дисплей: -25 ℃ ~ + 55 ℃ (опционально).
