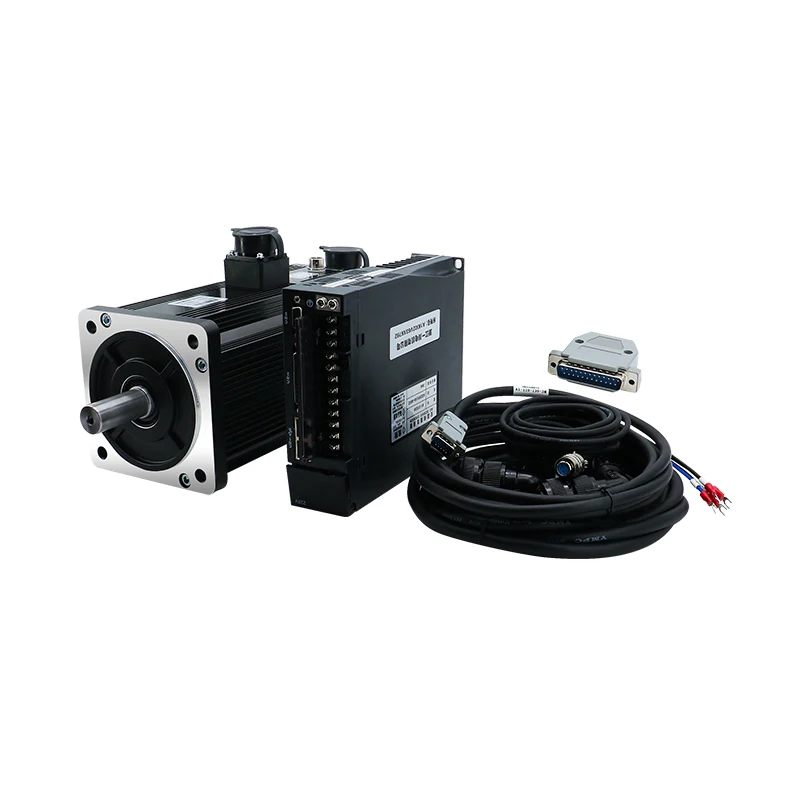

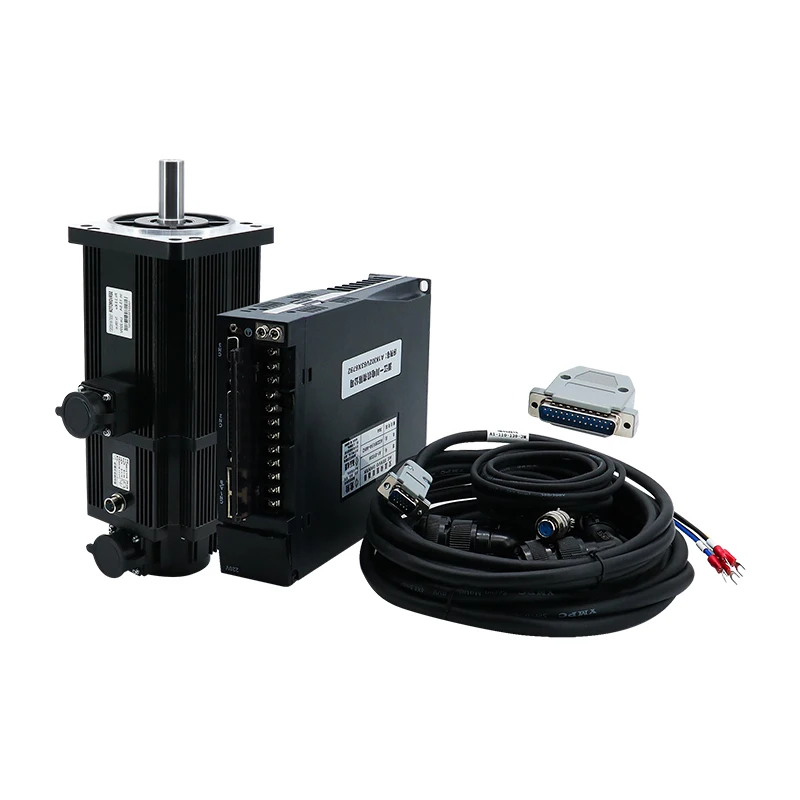

Серводвигатель переменного тока 130ST-M10025 220 В/380 В 2500 кВт об/мин постоянный крутящий

Серводвигатель переменного тока 130ST-M10025 220 В/380 В 2500 кВт об/мин постоянный крутящий

Если вам нужно 380 В, пожалуйста, свяжитесь со службой поддержки клиентов.

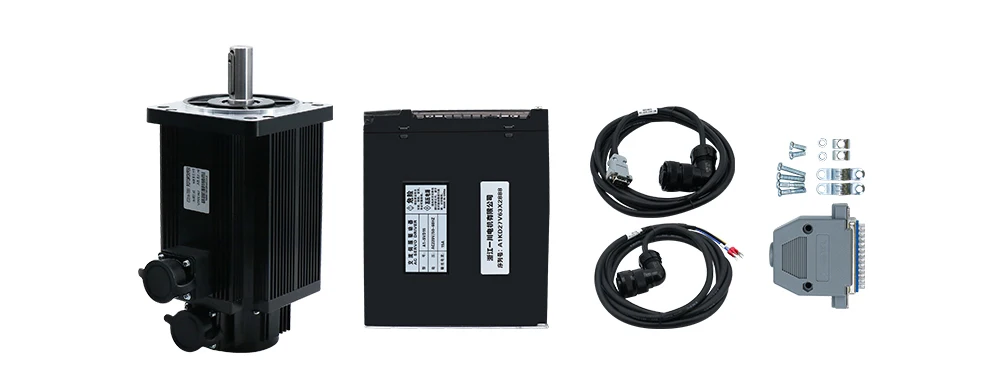

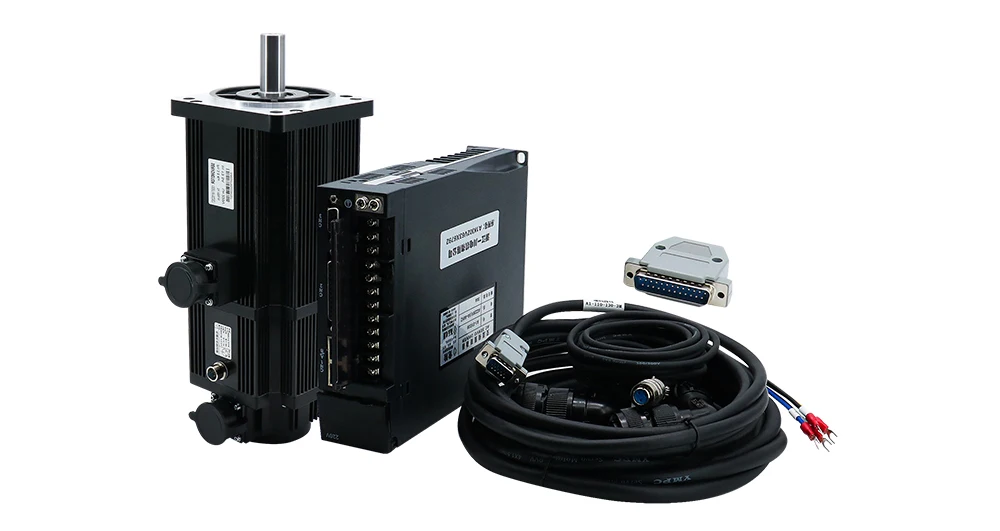

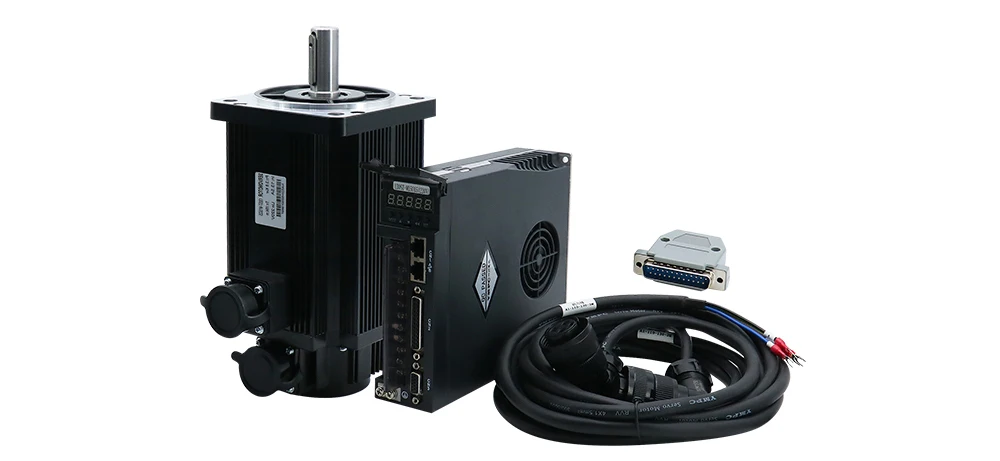

Упаковочный лист:Руководство отправлено по электронной почте

1x2,6 кВт 220v/380v 130ST-M10025 AC Серводвигатель (выберите тормоза или без тормоза)

1 х Драйвер (A1-SVD30)

1 х 3 м/5 м/8 м кабель двигателя

1x3 м/5 м/8 м кабель кодировщика

1. Стабильная производительность и быстрая реакция

2. Усовершенствованный процесс рассеивания тепла

3. Применимо к различным оборудованиям автоматизации

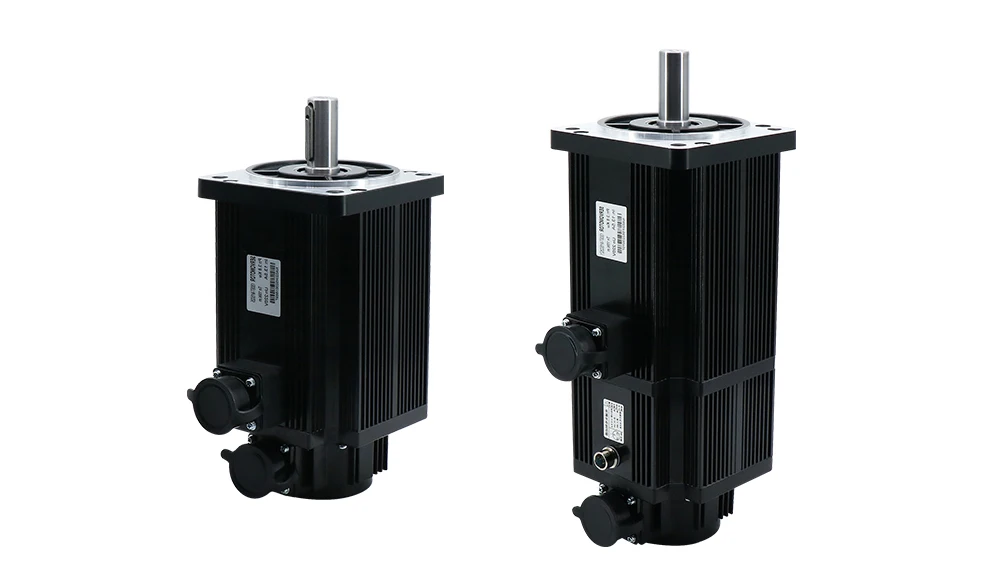

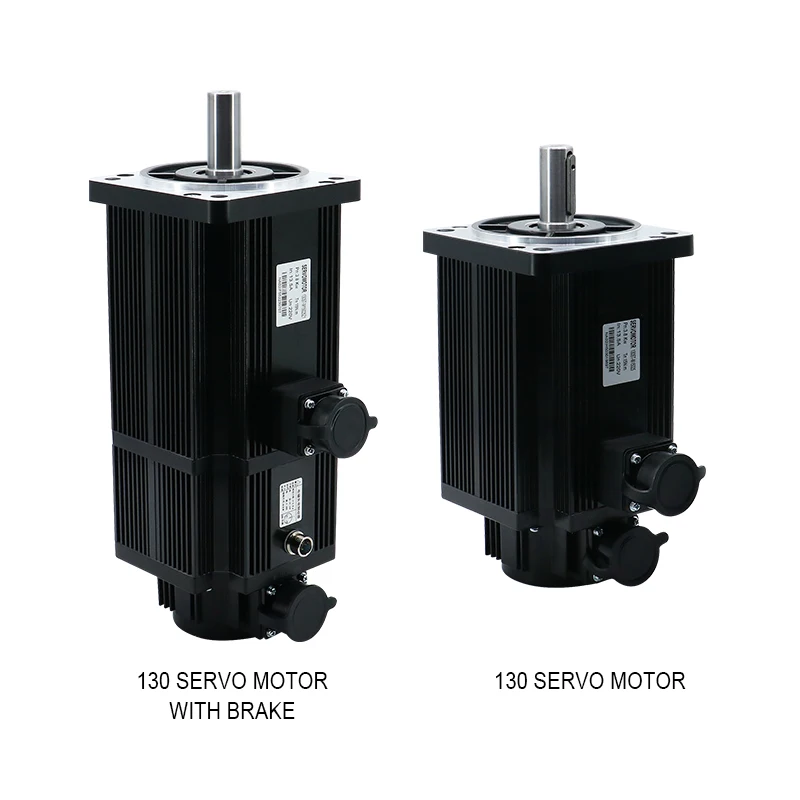

130 серводвигатель

130 Серводвигатель (с тормозом)

Модель двигателя

130ST-M10025

Номинальная мощность (кВт)

2,6

Номинальное напряжение (В)

220

Номинальный ток (А)

10

Номинальная скорость (об/мин)

2500

Номинальный крутящий момент (N.m)

10

Пиковый крутящий момент (N.m)

25

Постоянное напряжение (В/1000 мин)

70

Коэффициент крутящего момента (N.m/A)

1,0

Инерция ротора (кг. МЗ)

1,94*10 ^-4

Сопротивление линии (Ω)

0,73

Линейная индуктивность (mH)

2,45

Постоянное электрическое время (мс)

3,36

Вес (кг)

11,5

Номер линии кодировщика (PPR)

2500

Класс изоляции

Класс B(130 ℃)

Класс безопасности

IP65

Использование условий окружающей среды

Температура: -20 ℃ ~ + 50 ℃

Влажность: ниже 90% относительной влажности

Мотор обмотки плуг

Проволока для намотки

U (красный)

V (желтый)

W (синий)

PE (желто-зеленый/черный)

Серийный номер штепсельной вилки

1

2

3

4

Штепсельная Вилка кодировщика

Сигнальный провод

5 В

0 В

B +

Z-

U +

Z +

U-

A +

V +

W +

V-

А-

Б-

W-

ПЭ

Серийный номер штепсельной вилки

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

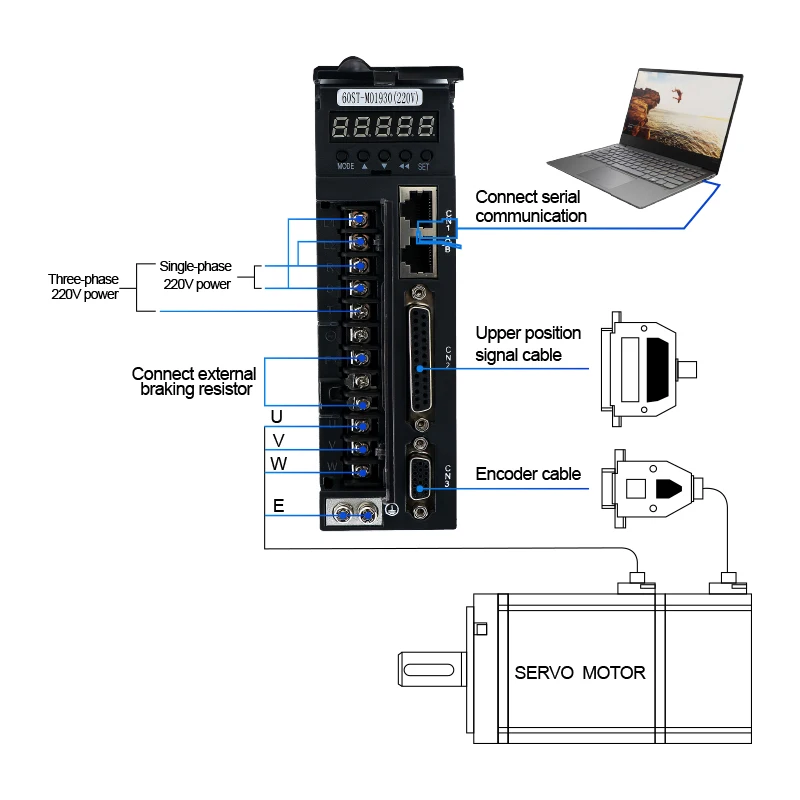

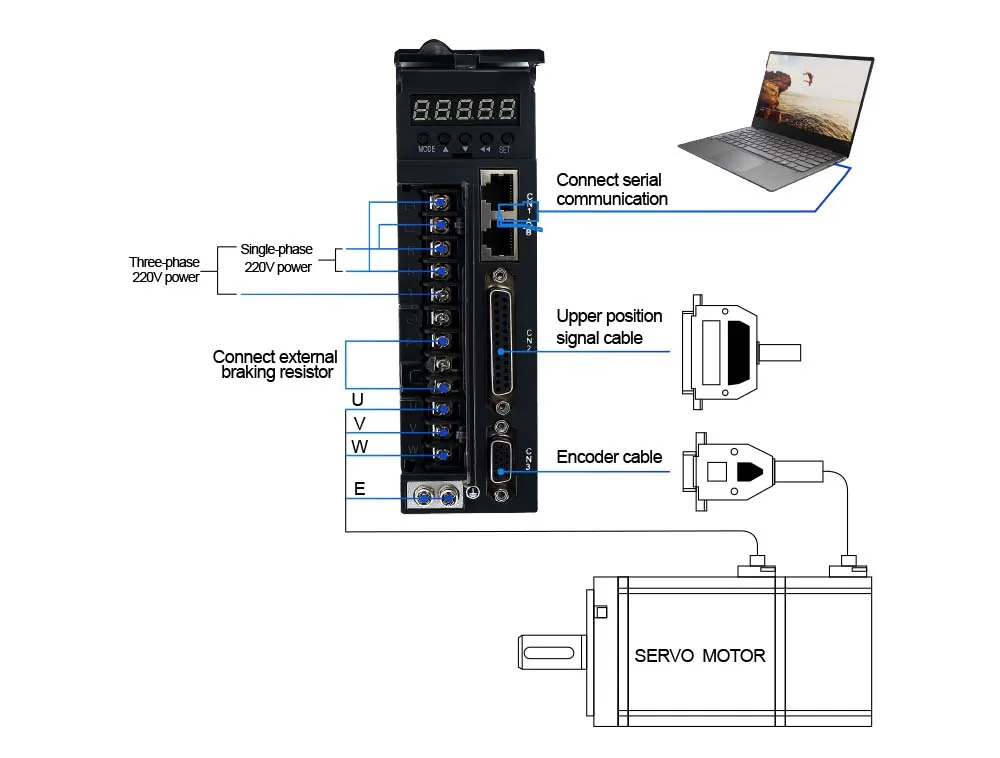

① Интерфейс связи

② Вход сигнала ПК

③ Входной сигнал кодировщика

④ Блок питания цепи управления

⑤ Источник питания основной цепи

⑥ Внешний Тормозной резистор интерфейс

⑦ Световой индикатор двигатель линия электропередачи

⑧ Клемма заземления

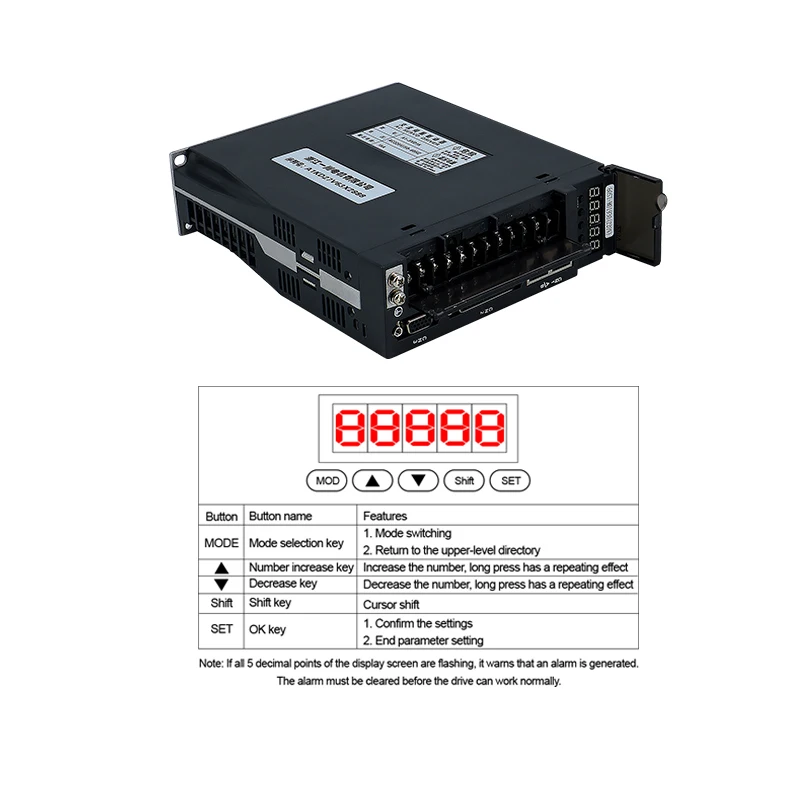

Кнопка

Названия кнопок

Особенности

Режим

Клавиша выбора режима

1. Переключение режимов

2. Вернитесь непосредственно на верхний уровень

Клавиша увеличения числа

Увеличьте количество, длинная бесценка имеет повторяющийся эффект

Клавиша уменьшения

Уменьшение числа, длительное нажатие имеет повторяющийся эффект

Сдвиг

Клавиша переключения передач

Сдвиг курсора

Набор

OK key

1. Подтвердите настройки

2. Настройка конечных параметров

Примечание: Если все 5 десятичных точек экрана мигают, это согревает, что сигнал генерируется, сигнал должен быть очищен, прежде чем драйвер может работать нормально.

Без тормоза

С тормозом
