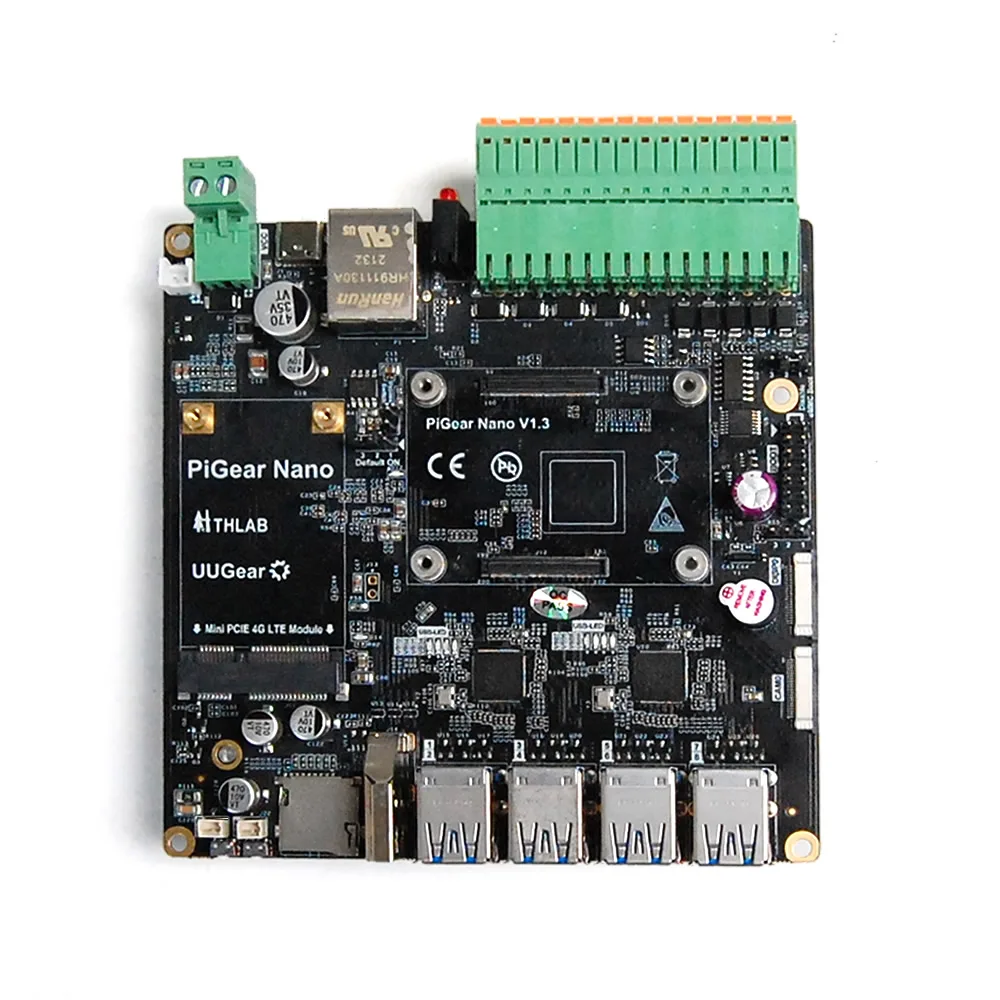

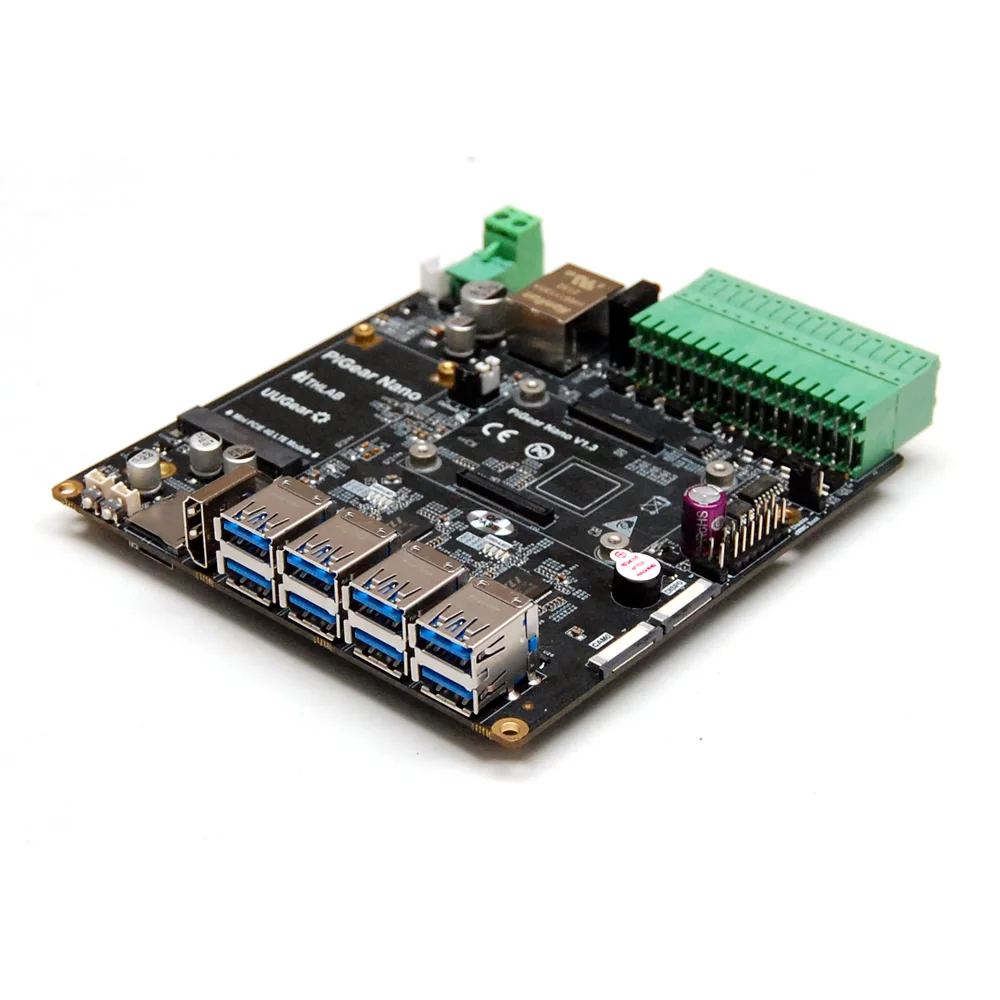

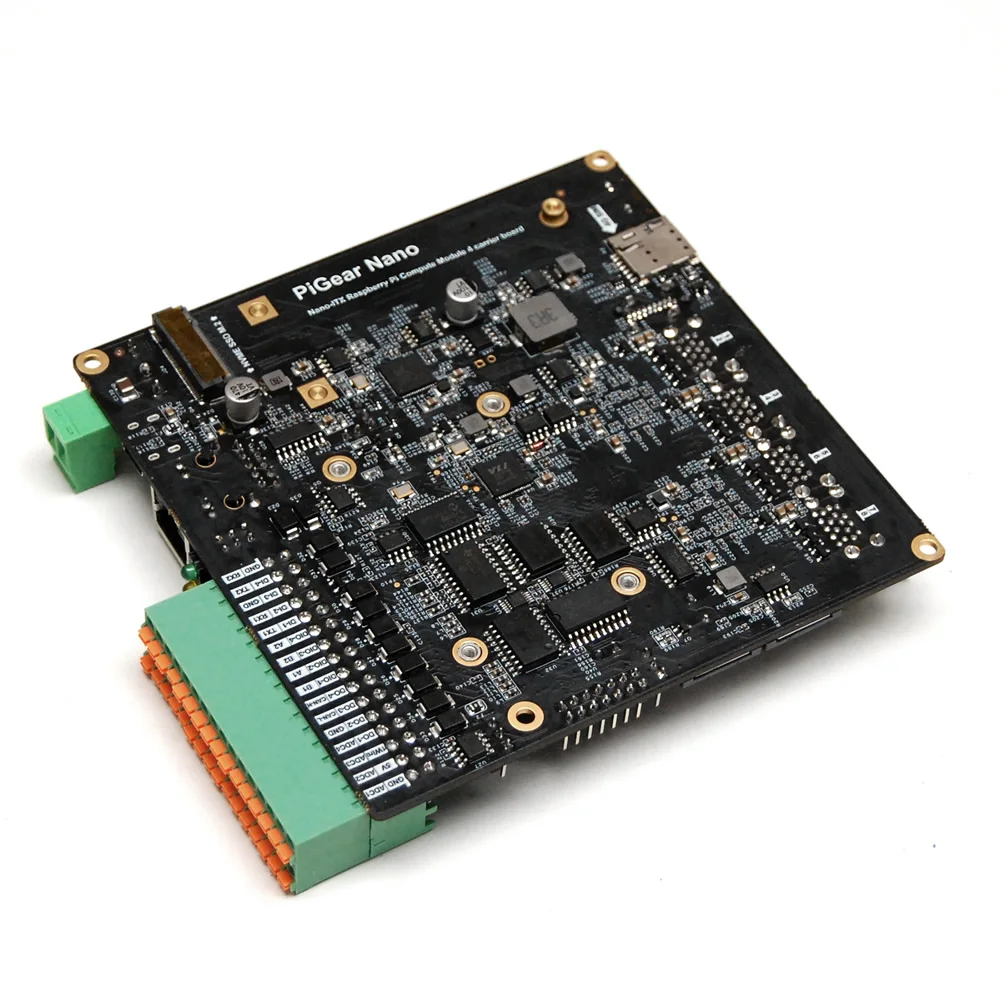

PiGear Nano представляет собой высокопроизводительную Nano-ITX (12x12 см) несущую плату для Raspberry Pi Compute Module 4. PiGear Nano в Основном предназначен для промышленного применения, но вы также можете использовать его в качестве офисного компьютера, семейного медиа-центра, игровой консоли и т. д.

PiGear Nano работает со всеми моделями Raspberry Pi Compute Module 4 (с eMMC или без него).

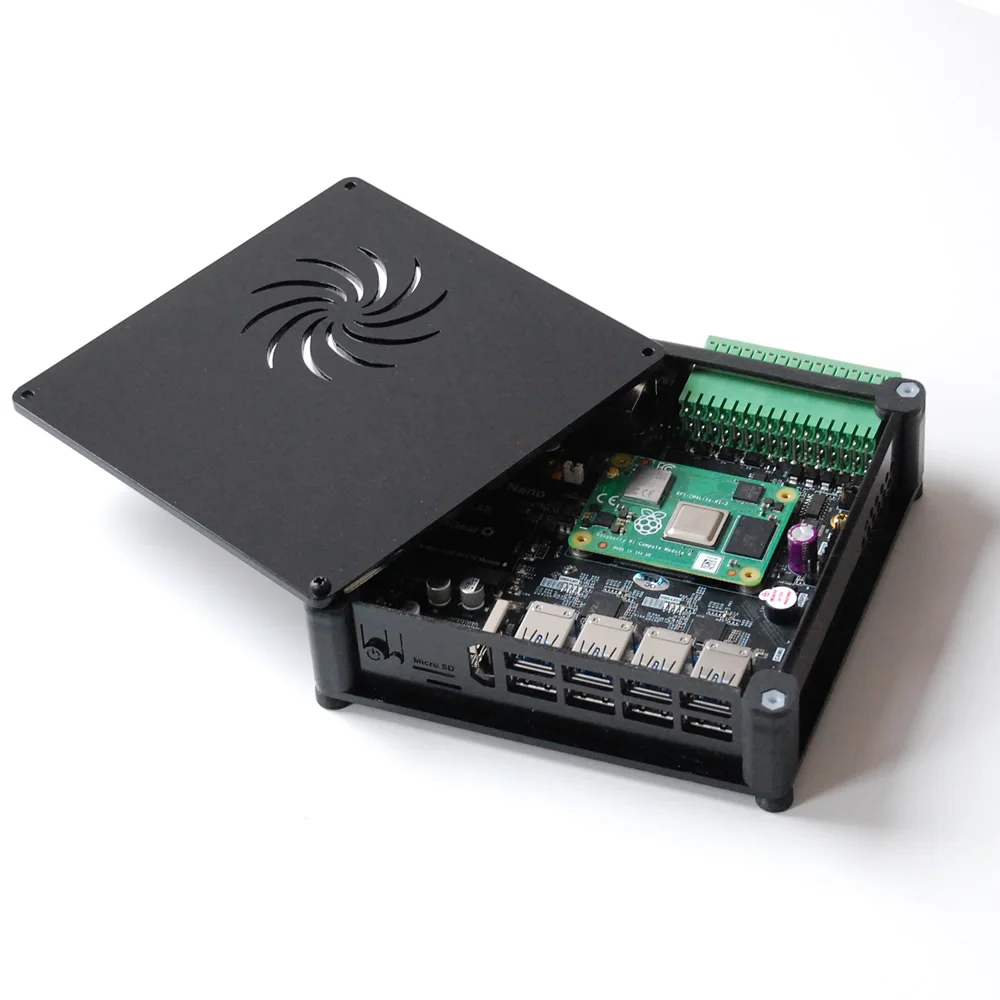

Вы можете заказатьЧерный чехол в комплектеВместе с доской.

Вы также можете заказать плату с модулем Raspberry Pi Compute 4 вместе.

Сеть

Gigabit-Ethernet RJ45 socket x 1
MINI PCIE LTE/4G/GPRS интерфейс x 1
Встроенный слот для sim-карты x 1

USB

Разъем USB 3.0 Type-A x 8
Разъем USB 2.0 Type-C x 1 (для мигания CM4 или питания платы)

Аналоговый и цифровой ввод/вывод

18-АЦП вход x 4
Цифровой вход x 4
Цифровой выход x 4
Настраиваемый цифровой ввод/вывод x 4

Интерфейс сигнала

RS232 x 2
RS485 x 2
CAN x 1
Проводной интерфейс x 1

Хранение

NVME SSD M.2 интерфейс x 1
Слот карты Micro SD x 1 (только для вычислительного модуля 4 Lite)

Дисплей

Разъем HDMI Type-A x 1
Интерфейс MIPI DSI x 1

Камера

Интерфейс MIPI CSI x 1

Другое

Часы в реальном времени x 1 (с суперконденсатором для выключения питания)
Зуммер x 1
Индикатор питания x 1
Программируемый светодиодный индикатор x 1
Интерфейс вентилятора 5 В (разъем PH2.0)
Кнопка питания x 1 (с удлинителем)
Кнопка сброса x 1 (с удлинителем)

Питание

Постоянный ток 7 В ~ 30 в (с защитой от обратной полярности)
Или 5 в постоянного тока (через разъем USB Type-C)

Тихий ток

~ 1мА

Размер и вес платы

NANO-ITX 12x12 см, 150 г

Рабочая среда

Температура-30 °C ~ 80 °C (-22 °F ~ 176 °F)
Влажность 0 ~ 80% RH, без конденсации
Без коррозионного газа

Чтобы установить программное обеспечение PiGear Nano, выполните эту команду в домашнем каталоге:

Pi@Raspberrypi~$WgetHttps:/Www. Uugear.com/Репо/PiGearNano/InstallPiGearNano. Sh

Если ваш Raspberry Pi подключен к Интернету, он сразу же загрузит скрипт с нашего веб-сайта, и вы увидите скрипт «install.sh» в вашем домашнем каталоге. Тогда вам просто нужно этот скрипт с sudo:

Pi@Raspberrypi~$SudoShInstallPiGearNano. Sh

Вам нужно будет использовать sudo для запуска этого сценария, потому что он также старается изменить файл/boot/config.txt (сначала Создайте резервную копию). Программное обеспечение будет установлено в каталоге «pgnano», а также веб-интерфейс UUGear (UWI) будет установлен/обновлен в каталог «uwi».

После установки программного обеспечения вам нужно перезагрузить Raspberry Pi, поэтому UWI сервер будет работать в фоновом режиме. По умолчанию вы можете получить доступ к PiGearNano через UWI по адресуHttp:/raspberrypi:8000/pgnano/. Если ваш Raspberry Pi не использует имя хоста raspberrypi, или это имя хоста не является размытым в Вашей сетевой среде, вам нужно изменить uwi. Файл conf в каталоге uwi, чтобы включить реальный IP адрес Вашего Raspberry Pi.

Каждая посылка PiGear Nano содержит:

Нано-плата PiGear x 1

6x6x 5 теплоотвод x 1 (для микросхемы VL805 на задней панели платы)

M3x8 металлический противостояние x 4

Винты M3 x 4

Винты M2 x 3

2,54-Американская классификация проводов 2р корпус перемычки x 5

Вес

0,4 кг

Размеры

20 × 20 × 5 см

Чехол в комплекте

Нет, черный чехол в комплекте

RPi CM4

Нет, 2 Гб RAM, 8 Гб eMMC, без WiFi (CM4002008), 2 Гб RAM, 16 ГБ eMMC, без WiFi (CM4002016)
