Многофункциональная плата управления микрошаговым двигателем 2-фазный

Многофункциональная плата управления микрошаговым двигателем 2-фазный

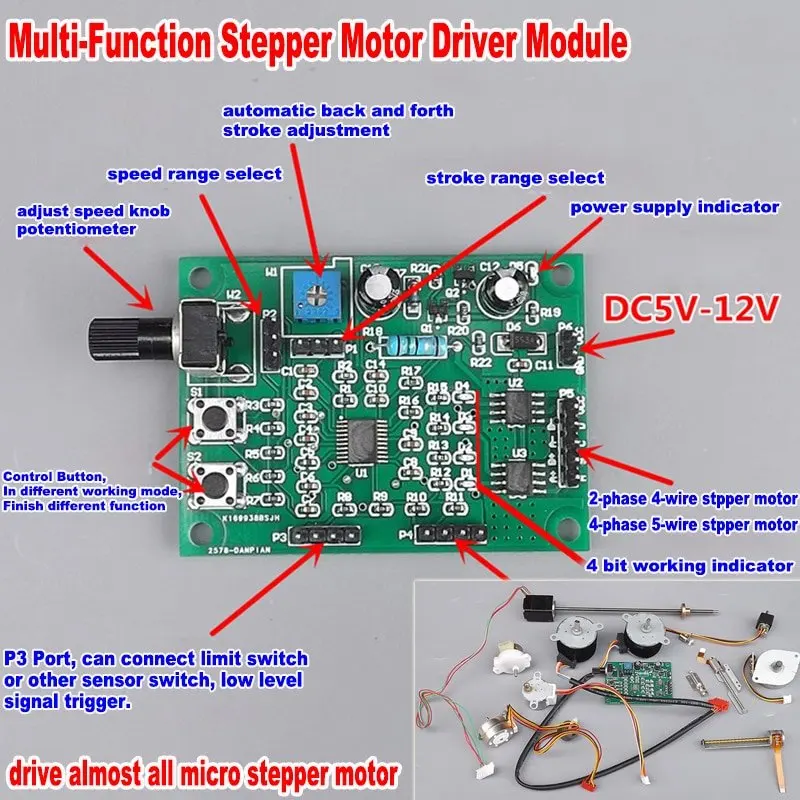

Многофункциональный микро шаговый двигатель платы управления привода, который может управлять 2-фазный 4-проводной и 4-фазный 5-проводной Шаговый двигатель s.

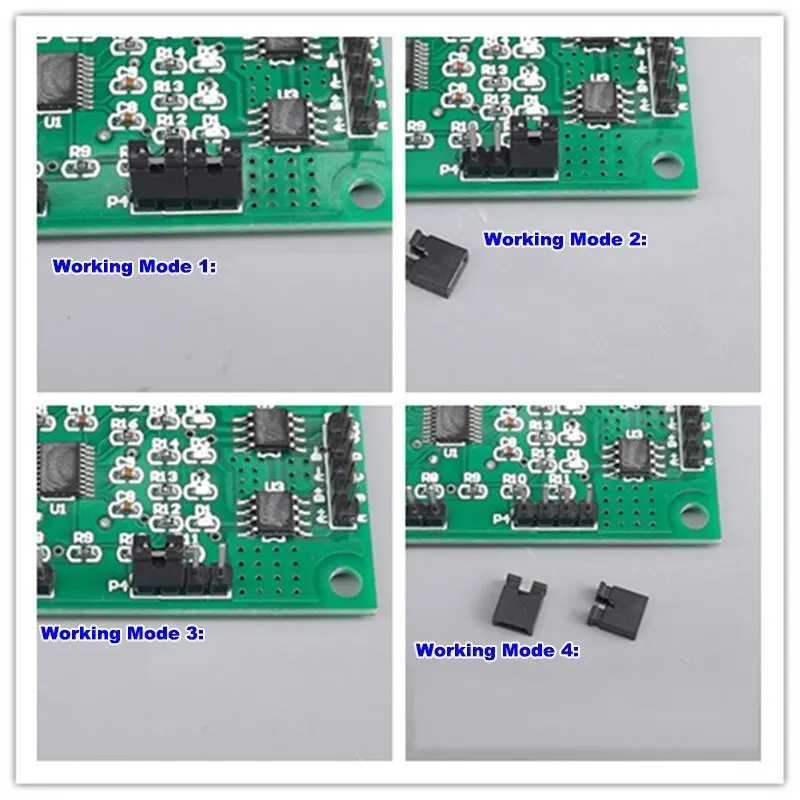

Плата управления диском имеет 4 режима работы на выбор: [1] обычный режим 1 [2] обычный режим 2 [3] режим пробежки [4] автоматический режим круговой поездки

【Размер платы драйвера 】д * Ш * В 60*44*16 мм

Основные параметры:

【Дальномер напряжения 】 DC5V-12V

【Номинальная яркость 】 ≤ 800 мА

【Защита обратного подключения источника питания

【Overcurrent Protection】Yes

【Overheating protection】Yes

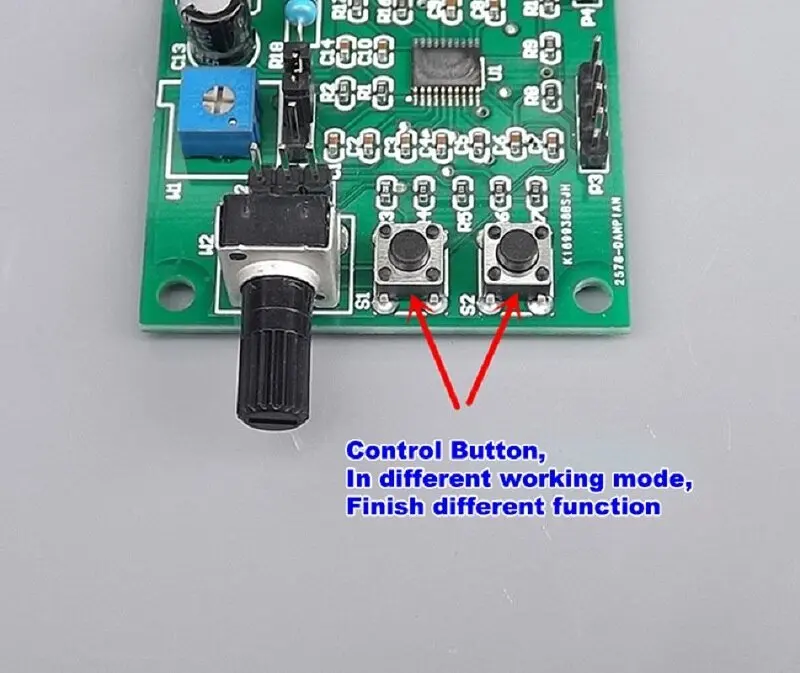

[1] обычный режим 1: кнопка запуска и остановки S1, кнопка S2 вперед и назад, регулировка скорости потенциометра W2. Если требуется разворот предела, 2 ограничительных переключателя могут быть подключены к контакту P3, а вал движения двигателя оснащен контактным элементом, так что двигатель будет двигаться вперед и назад в пределах хода между 2 концевыми переключателями.

[2] обычный режим 2: кнопка запуска вперед S1, кнопка обратного запуска S2, нажмите любую клавишу для остановки. W2 регулировка скорости потенциометра. Если требуется ограничитель, 2 ограничительных выключателя могут быть подключены к контакту P3, так что двигатель остановится, когда он попадет на концевой выключатель, И двигатель повернет назад после нажатия противоположной кнопки.

[3] режим Jog: нажмите S1, чтобы повернуть вперед, отпустите, чтобы остановить, нажмите S2, чтобы повернуть назад, отпустите, чтобы остановить, и потенциометр W2 регулирует скорость. Если требуется ограничительный стоп, ограничительный переключатель может быть подключен к P3.

[4] автоматический режим круглого хода: S1 запускается и останавливается, S2-вперед и назад, потенциометр W2 регулирует скорость, а потенциометр W1 регулирует количество автоматических шагов круглого хода. После запуска двигатель автоматически запускается назад и вперед в пределах количества шагов, отрегулированных W1.

W2 Потенциометр регулировки скорости двигателя, антиблокировочная Регулировка становится медленнее, регулировка по часовой стрелке становится быстрее.

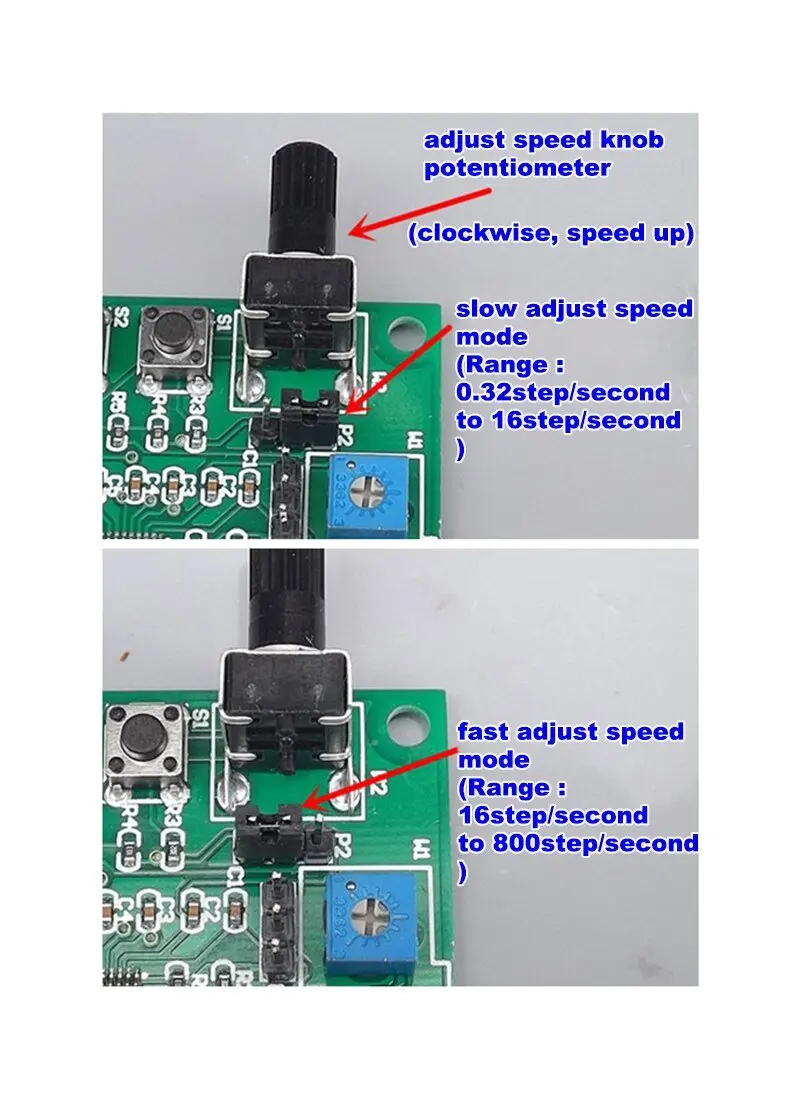

P2 регулировка скорости Расширенный штифт для шестерни, диапазон регулировки W2 в медленной передаче: самый медленный шаг занимает 3,125 секунд-самый быстрый шаг занимает 0,0625 секунд (16 шагов/сек). Диапазон регулировки W2 в быстрой передаче: самый медленный шаг занимает 0,0625 секунд (16 шагов/сек)-самый быстрый шаг-0,00125 с (800 шагов/сек).

W1 автоматический потенциометр регулировки кругового хода, ход регулировки против часовой стрелки становится короче, и ход регулировки по часовой стрелке становится длиннее.

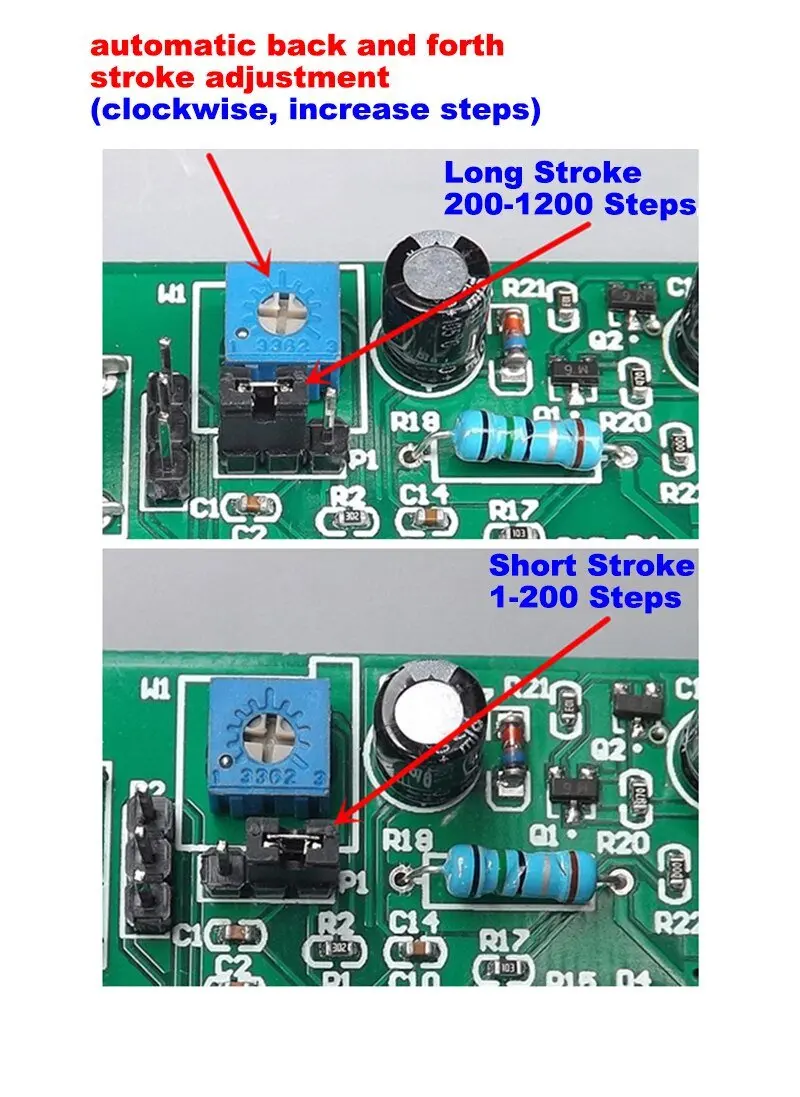

P1 автоматический удлиняющий штырь с регулировкой закругленного хода. Диапазон регулировки шага W1 в коротком тактном шестерне составляет 1-200 шагов. В шестерне с длинным ходом диапазон регулировки шага W1 составляет 200-1200 шагов.

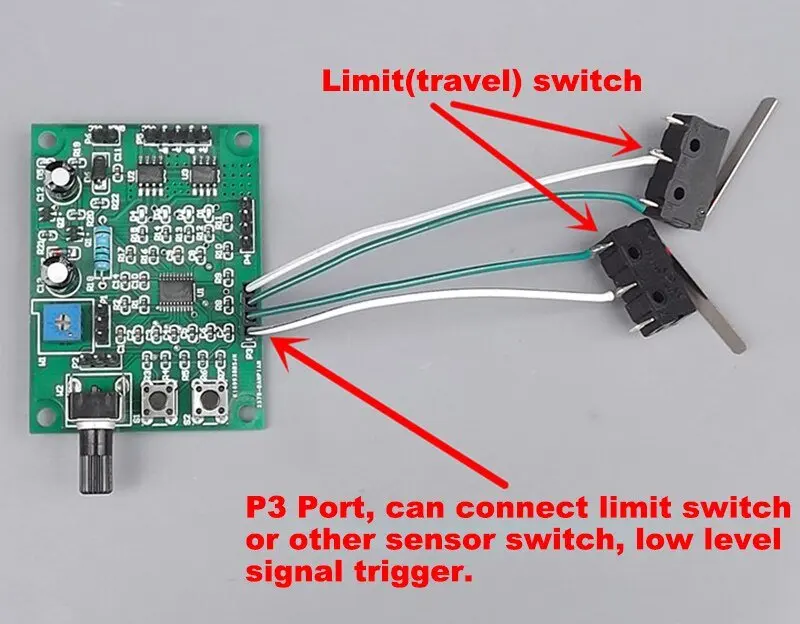

На рисунке ниже приводится описание функций P3 pin, внешний переключатель перемещения также может быть сигналом высокого и низкого уровня различных датчиков, и низкий уровень является допустимым. Различные функции в различных режимах, пожалуйста, обратитесь к описанию функции P4 pin для получения подробной информации.

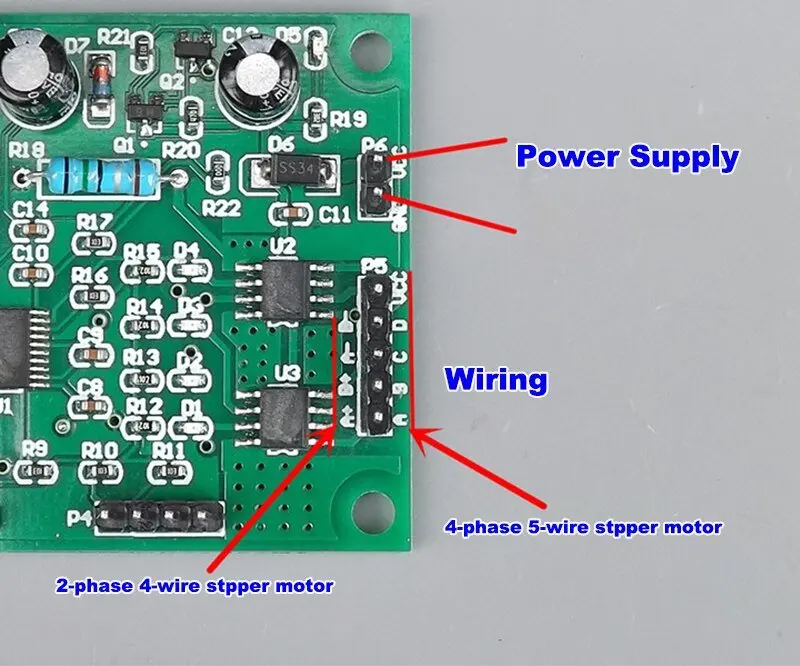

P5 шаговый двигатель выходной контакт, в зависимости от того, вы выбираете 2-фазный 4-проводной или 4-фазный 5-проводной Шаговый двигатель, подключите провода правильно в соответствии с персонажами на плате.

P6 входное напряжение, может быть подключено к внешнему источнику питания постоянного тока 5 В-12 В.

Примечание: (1) Если вы хотите изменить любые функциональные контакты P1, P2 и P4, вам нужно выключить питание на плате и включить его снова, прежде чем выбранная функция будет работать.

(2) Когда ток нагрузки превышает 800 мА, цепь защищена, и индикатор работает мигает один раз в 2 секунды. В это время необходимо уменьшить рабочее напряжение или заменить двигатель для нормальной работы.
