Новый Heltec 4S 6S 8S 10A Active Blancer/Эквалайзер батареи li-ion/lifepo4/LTO трансформатор Push-pull

Новый Heltec 4S 6S 8S 10A Active Blancer/Эквалайзер батареи li-ion/lifepo4/LTO трансформатор Push-pull

Этот активный эквалайзер представляет собой рецензирующий Тип трансформатора, Отзывы в режиме реального времени, динамический, синхронный и тип передачи энергии.

Равный ток не является фиксированным размером, диапазон 0-10 А.

Размер разницы давления определяет размер выравнивающего тока.

Конечная точность выравнивания, в пределах 5 мВ (приблизительно).

Нет разницы в давлении, не требуется внешний источник питания, и баланс начнется после подключения линии.

Все клетки сбалансированы синхронно, независимо от того, расположены ли клетки с дифференциальным давлением.

Метод проводки обратно совместим.

Есть температурная защита, защита от пониженного напряжения, автоматические функции сна.

Применимые ячейки:

Литий-железо-фосфатных аккумуляторов и никель (3,2 V), трехкомпонентная литиевая (3,7 V), титанат лития. При использовании литиевых батарей titanate, пожалуйста, обратите внимание при покупке.

Примечание:

1. Этот эквалайзер предназначен для долгосрочного использования аккумуляторного блока. Не удаляйте его после установки. Как часть аккумуляторной батареи, она не может использоваться как инструмент для отладки и обслуживания. Он используется в качестве обслуживания и отладки баланса напряжения батареи, без гарантии!

2. Если разница в емкости между каждой ниткой аккумуляторного блока очень большая (разница в емкости превышает 10%), не рекомендуется использовать этот активный эквалайзер.

Связь между эквалайзером и BMS

Этот эквалайзер существует параллельно с защитной платой, и он не имеет ничего общего с типом используемой платы защиты. Эти два проводника работают независимо друг от друга и не влияют друг на друга.
Независимо от того, имеет ли Оригинальная защитная плата активное выравнивание или пассивное выравнивание, и является ли используемая Защитная плата версией программного обеспечения с Bluetooth или обычной аппаратной платой, это не влияет на использование этого эквалайзера.

Баланс тока:

Равный ток не имеет фиксированного размера, а разница в напряжении каждой строки батарей определяет Выравнивающий ток.

По мере продвижения выравнивания разница в напряжении также меняется, а также ток выравнивания.

Теоретически максимальный баланс тока следует следующим правилам:

4S 8S эквалайзер: каждый 0,1 V, малое падение напряжения максимальная выравнивания ток 1.5A

17S - 24 S эквалайзер: на 0,1 V напряжения, максимальная выравнивания ток 1.2A.

Например,

4S эквалайзер, в том случае, если максимальное напряжение разницы работы от аккумулятора составляет 0,3 V, максимальный баланс ток, который может быть измерены составляет около 4.5A.
(0,3 в/0,1 в) * 1.5A = 4.5A

При фактических измерениях этот ток не обязательно может быть измерен так точно.

Так как все батареи балансируют, то есть на каждой линии может быть ток, и направление каждого тока может отличаться.

Это частично отменит ток.

Выравнивающий ток на каждой линии выравнивания может быть измерен измерителем зажима постоянного тока.

У нас Номинальный ток 0-10 А. До тех пор, пока разница в напряжении достигается, этот уравнивающий ток может быть измерен.

Когда разница в напряжении составляет 1 в, будет генерироваться более 10 А сбалансированного тока, не более 10 А.

Переключатель сна:

Все переключатели расположены в двух положениях.

ВКЛ: относится к включению функции автоматического сна.

Когда аккумулятор хорошо сбалансирован, он будет автоматически спящий.
При зарядке или разрядке, при изменении напряжения, выравнивание будет автоматически включено.

Выключение: выключите функцию автоматического сна.

Эквалайзер всегда находится в состоянии выравнивания и никогда не будет спать.

Конечно, если он находится под напряжением, он будет спать.

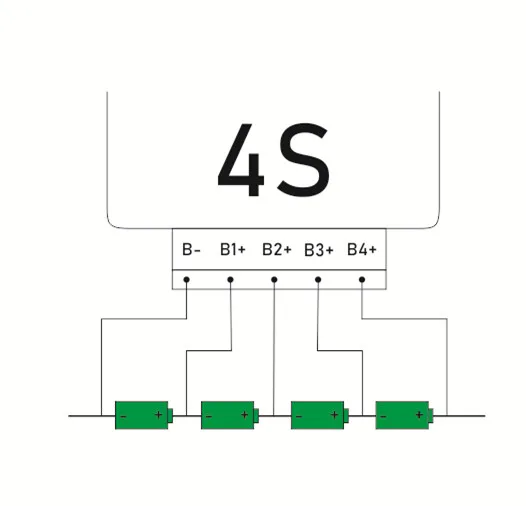

Подключение
