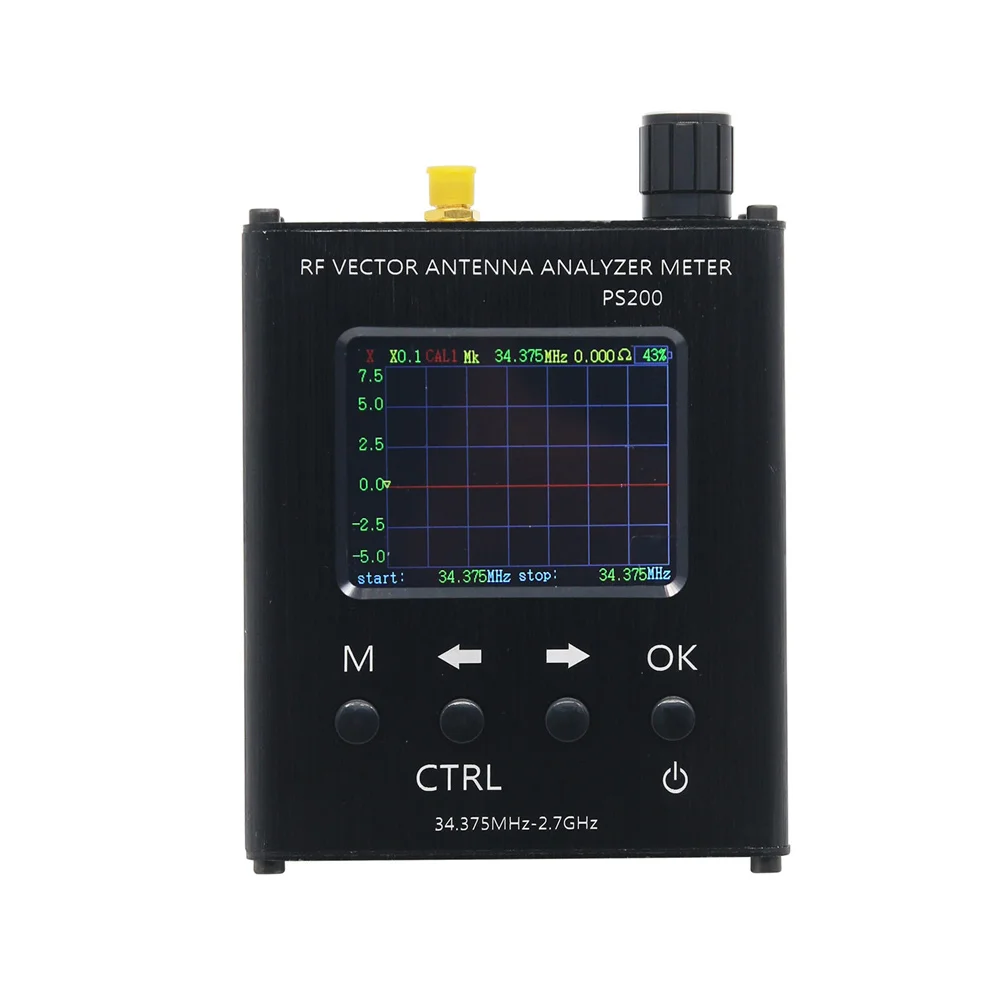

N1201SA +(PS200) векторный сетевой анализатор антенна стоячая волна тестер 137,5 М ~ 2,7 г УФ RF сопротивление ANT анализатор SWR Измеритель Тестер

Спецификация:

-Частота: 34,375 МГц-2,7 ГГц

-Интервал: 1 кГц

-Дисплей: 2,4 дюймов TFT пикселей 320x240 (QVGA)

-Номинальная емкость: 2000 мАч (7.4Wh)

-Мощность Потребляемая мощность: 1,5 W

-Ток зарядки: 400 мА

-Порт зарядки: USB (только для зарядки)

-Автоматическое выключение: регулируемый (всегда включен; 5 минут ~ 60 минут)

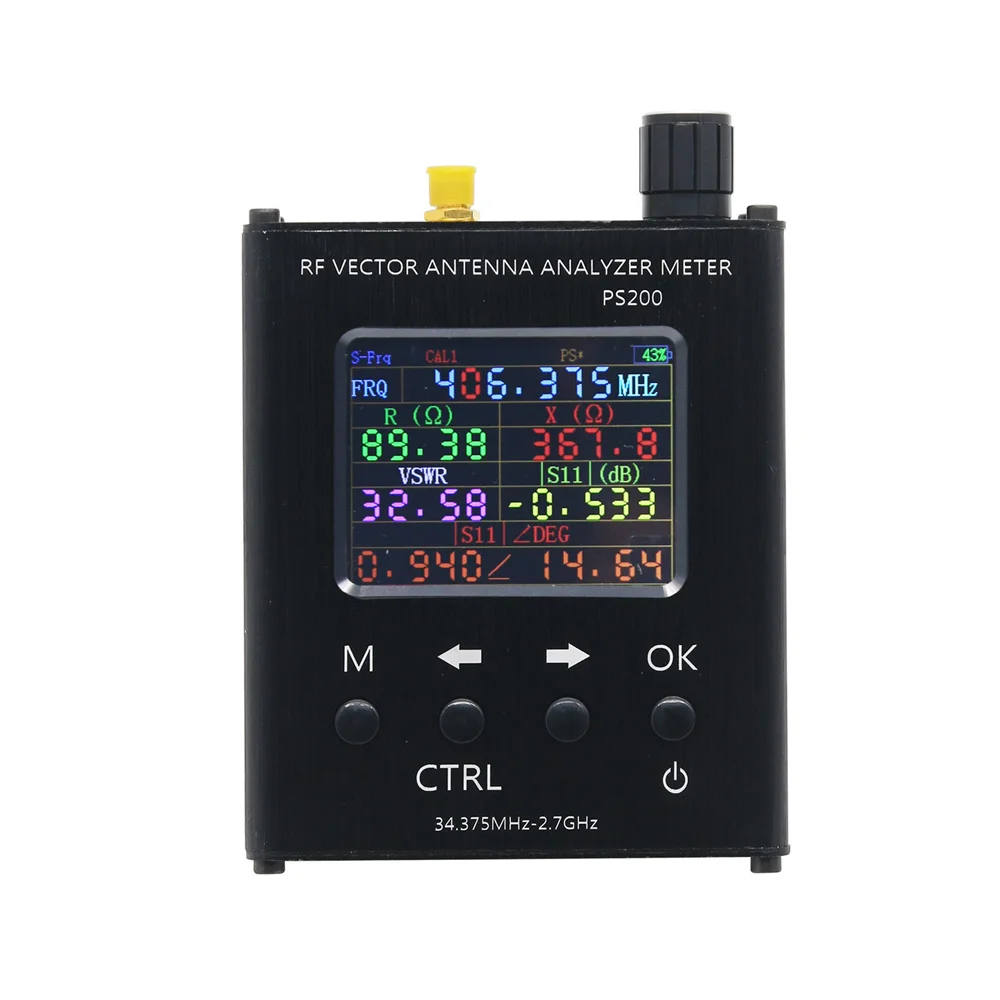

-Измерения: сопротивление/reactance/SWR/s11

-Разрешение: 4 знаковые цифры

-Точность частоты: ± 5ppm

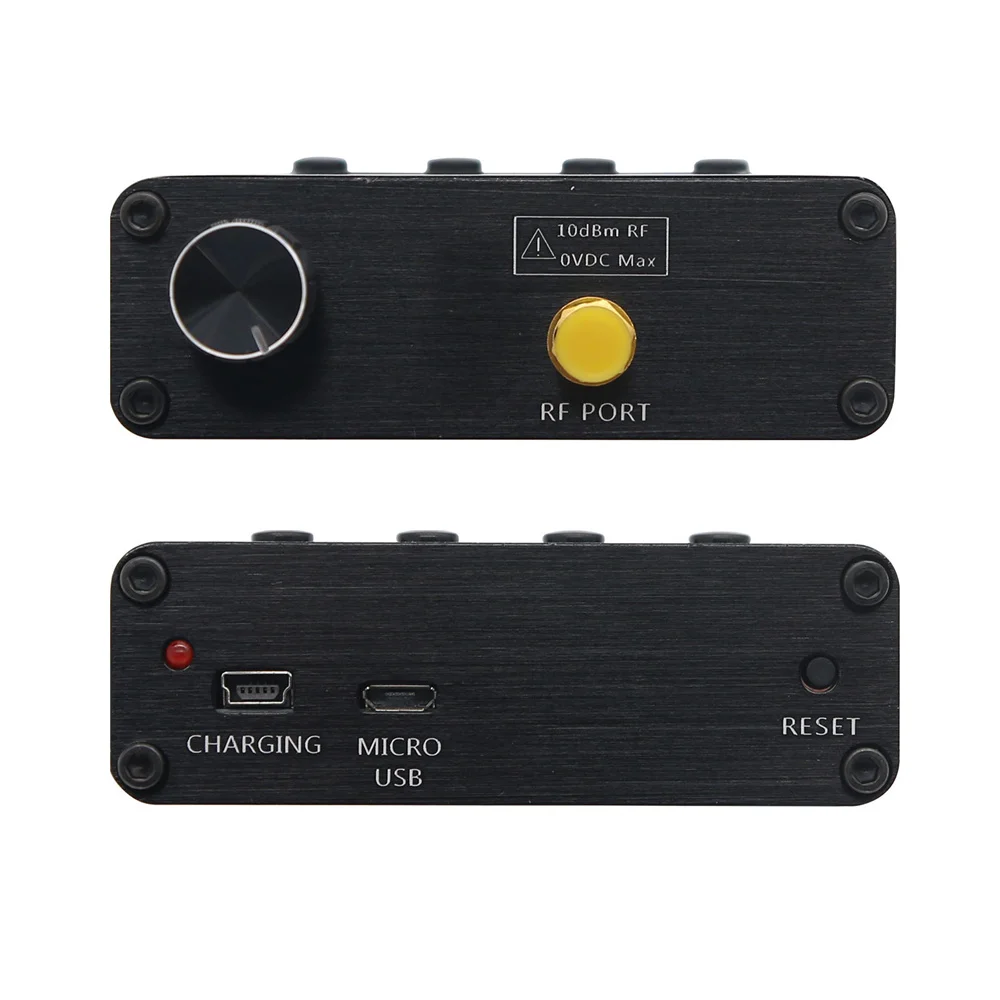

Разъем: SMA-K

Диапазон измерения:

* Сопротивление: 0.1Ω ~ 1000Ω (абсолютное значение сопротивления);

* SWR: 1,000 ~ 65;

* S11 (дБ): от 0 до-60 дБ

Ошибка (измерение одной точки):

* Сопротивление: <3% абсолютного сопротивления ± 0.1Ω (Z<200Ω, <1,5 GHz)

* КСВ по уровню поверхности: <эффективное чтение x10 % ± 0,1

* S11 (дБ/°): 0,1 дБ/5 ° (от 0 дБ до-10 дБ); 1 дБ/10 ° (от-10 дБ до-20 дБ); 5 дБ/20 ° (от-20 дБ до-40 дБ)

-Направленность по уровню поверхности: <35dB (35 МГц ~ 2 ГГц после калибровки);& lt; 30 дБ (2 ГГц ~ 2,7 ГГц)

-Точки сканирования: 280

-Выходной уровень:-18 дБм

-Рабочая температура: 0 ℃ ~ 40 ℃

-Атмосферное давление: 860hPa ~ 1060hPa

-Размер: 98x86x30 мм

Рекомендуемое использование:

1. Для обеспечения точности измерений и калибровки прибор должен нагреваться не менее 15 минут.

2. Попробуйте использовать высококачественные RF кабели и разъемы.

3. После того, как калиброванный кабель отмечен на следующий, он может не быть откалиброван и использован непосредственно.

4. Процесс тестирования кабеля влияет на точность измерений. Рекомендуется не выбирать Тестовый Кабель, который является слишком длинным, если это возможно.

5. Перед измерением и калибровкой убедитесь, что вы не находитесь в сильном беспроводном сигнале, чтобы избежать помех, вызванных неточным измерением.

6. Если вы не понимаете само измерение сопротивления, вы можете обратиться к инструкциям и руководствам векторного сетевого анализатора. Этот инструмент эквивалентен анализа однопортовой векторной сети

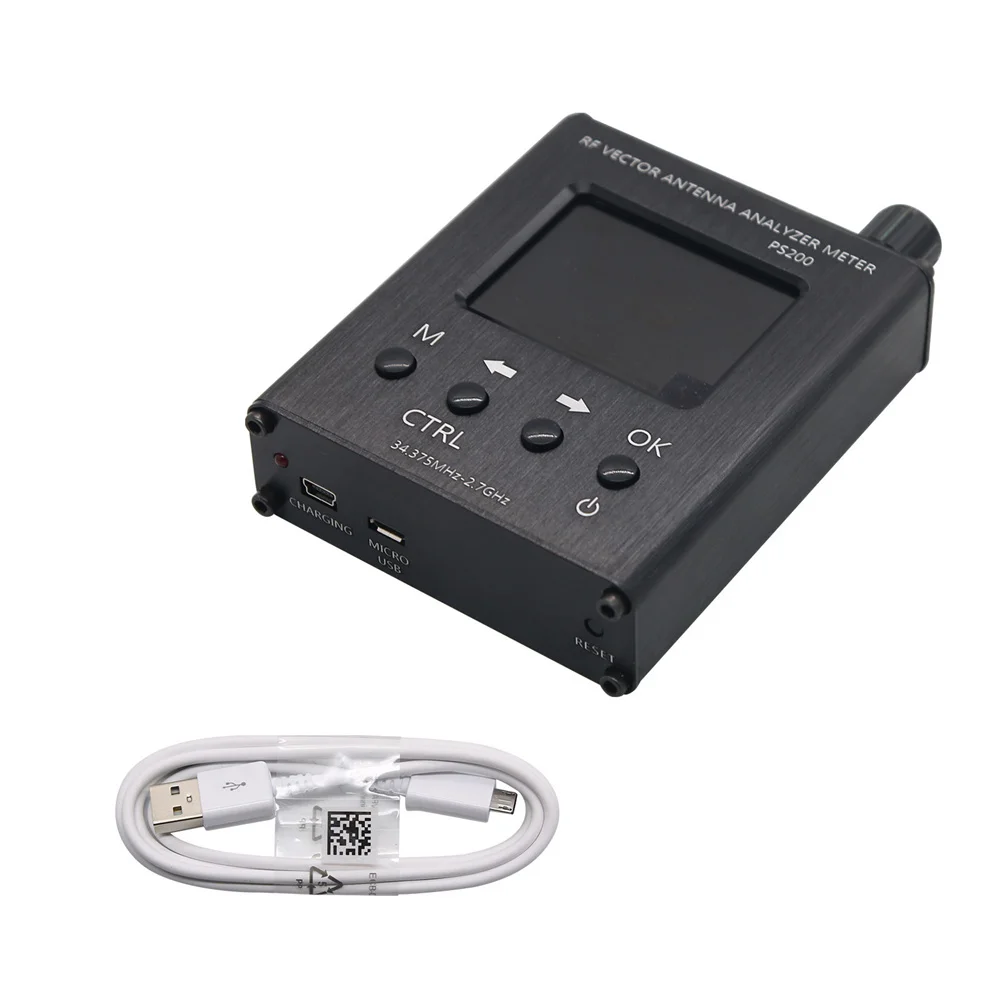

Посылка включает в себя:
1 x PS200 антенный анализатор, измеритель соотношения стоящей волны
1xUSB кабель для зарядки
