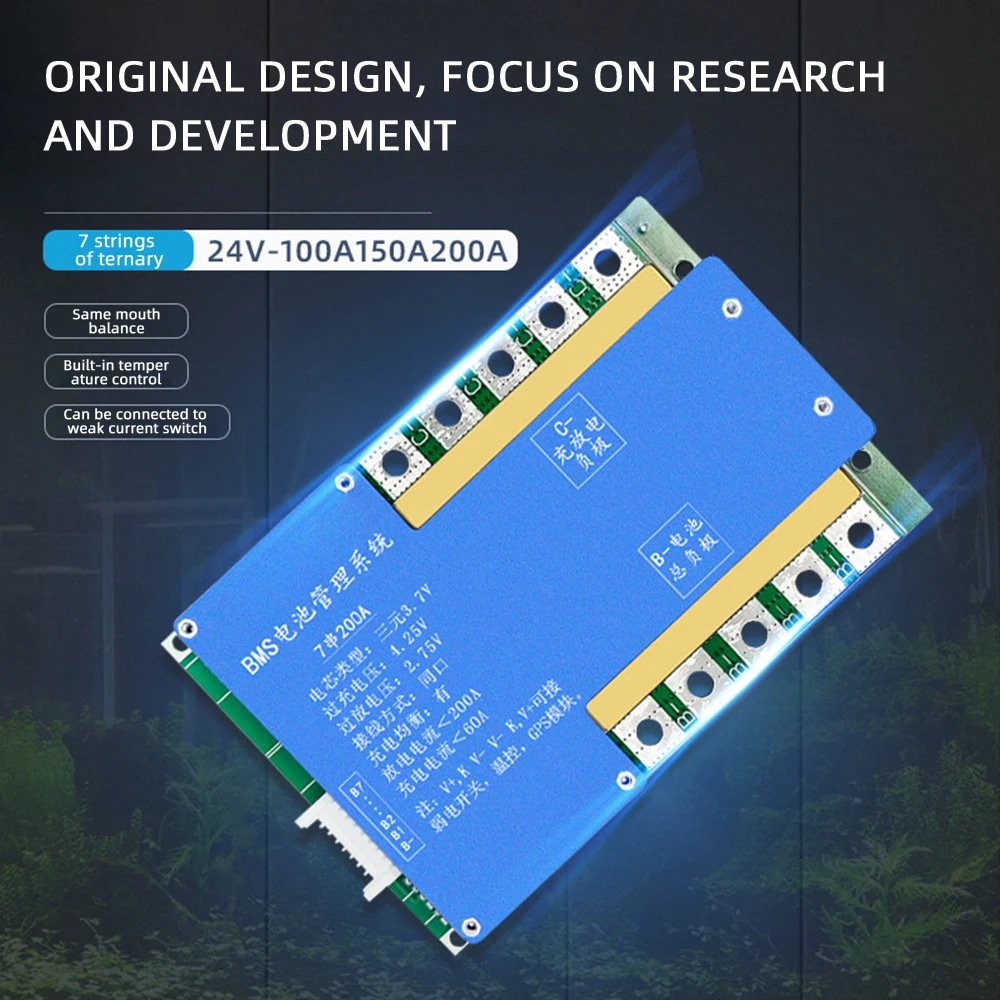

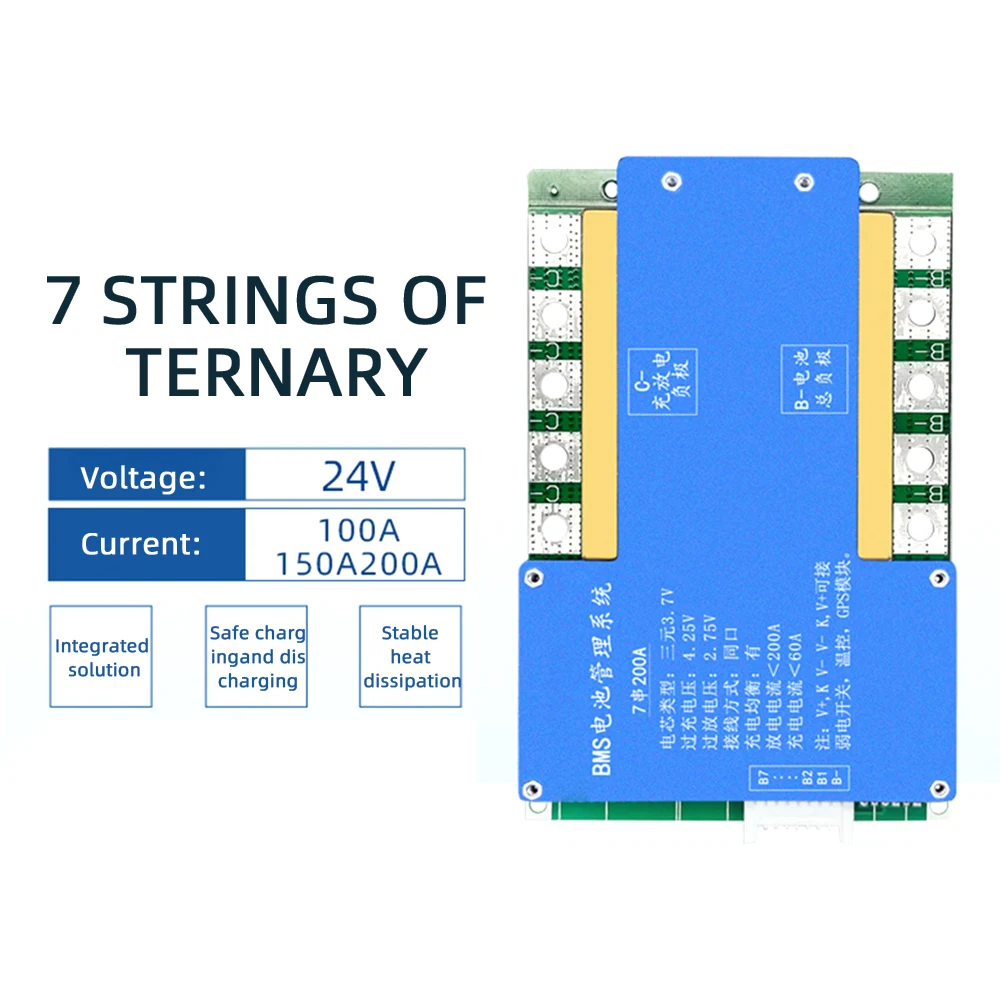

Литиевая батарея 7S 24 В 3 7 а/А защита питания печатная плата BMS от перегрева

Литиевая батарея 7S 24 В 3 7 а/А защита питания печатная плата BMS от перегрева

Описание:

1. Защита от перезарядки, чтобы предотвратить перезарядку аккумулятора.

2. Защита баланса, Баланс напряжения, увеличит Срок службы батареи.

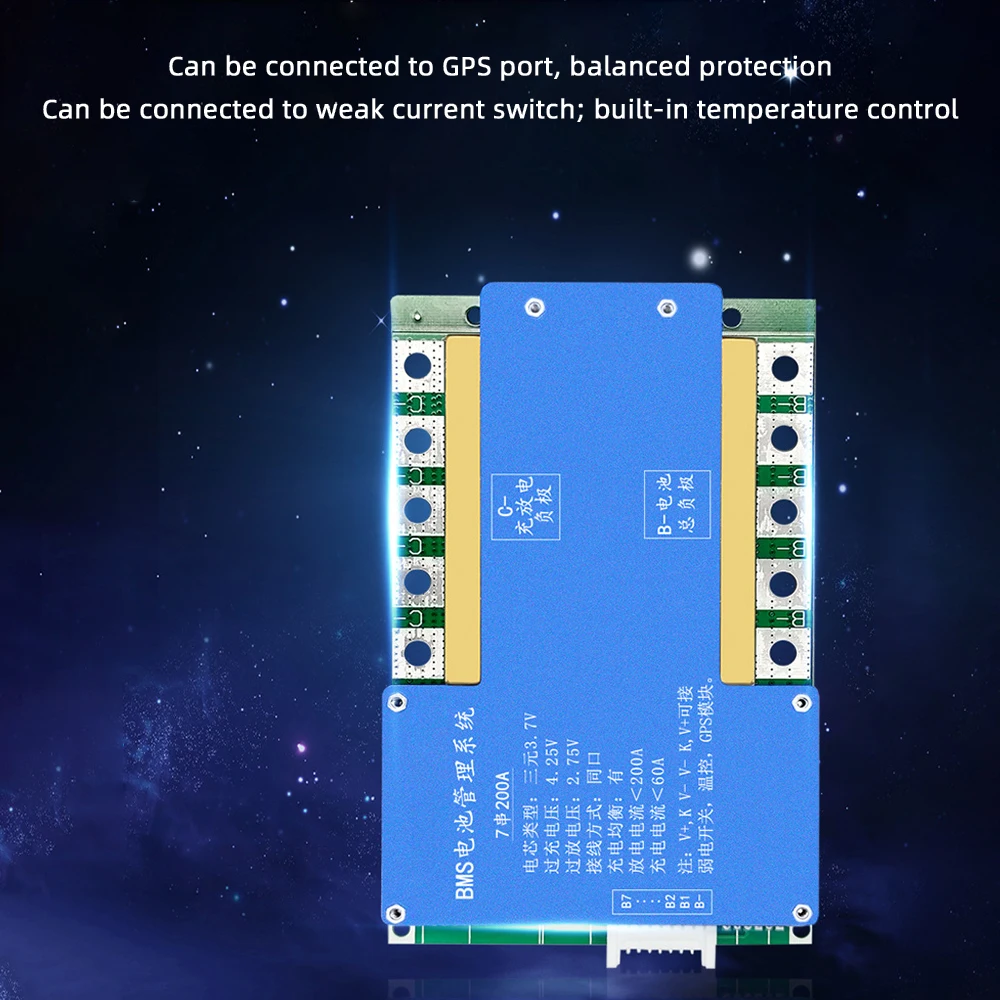

3. Порт GPS, может быть подключен к порту модуля GPS.

4. Защита от температурного контроля, защита NTC, делает батарею стабильной и безопасной.

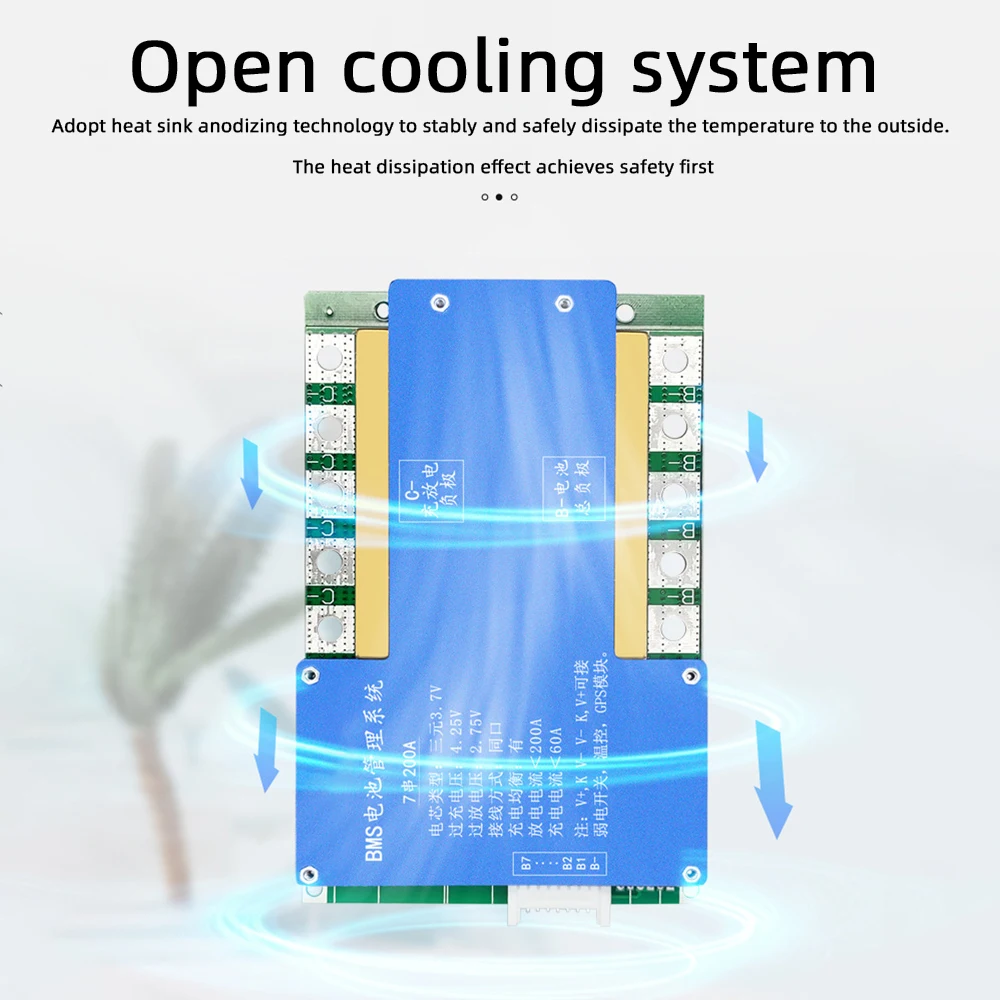

5. Нагревательное дно, блок рассеивания тепла, компактный внешний вид.

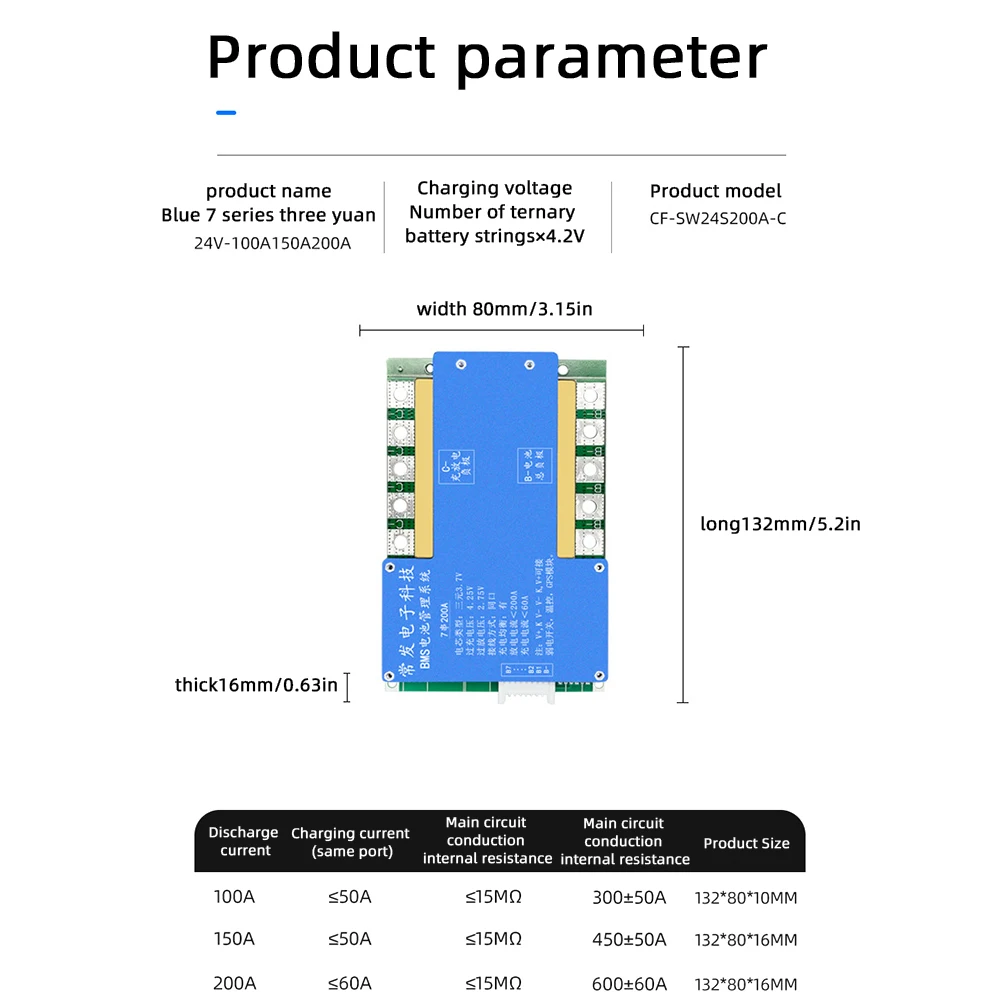

Параметр:

100А

Ток разряда: 100A

Ток точки зарядки (тот же порт): ≤ 50A

Защита от перегрузки по току: 300 ± 50A

150А

Ток разряда: 150A

Ток точки зарядки (тот же порт): ≤ 50A

Защита от перегрузки по току: 450 ± 50A

200A

Ток разряда: 200A

Ток точки зарядки (тот же порт): ≤ 60A

Защита от перегрузки по току: 600 ± 60A

Защита от перезаряда:

Напряжение обнаружения: 4,25 + 0,025 в

Задержка обнаружения: 1000 + 50 Ом

Напряжение выхода: 4,15 + 0,05 В

Защита от перенапряжения:

Напряжение обнаружения: 2,75: 0,1 в

Задержка обнаружения: 1000 + 50 Ом

Выпуск напряжение: 3,0 + 0,1 V

Сбалансированное напряжение:

Напряжение обнаружения: 4,15 + 0,025 в

Задержка обнаружения: 100 + 50 мс

Сбалансированный ток: 42 почвы 5 мА

Защита от перегрузки по току:

Напряжение обнаружения: 50 + 15 мВ

Задержка обнаружения: 1000 + 50 Ом

Защита от тока: 300 ± 150A, 450 ± 50A, 600 ± 60A

Защита от короткого замыкания:

Состояние триггера: внешнее короткое замыкание

Задержка обнаружения: 300US

Состояние выхода: отсоедините нагрузку

Защита контроля температуры:

Рабочая температура зарядки: 55 ℃

Рабочая температура разряда: 75 ℃

Состояние выпуска: восстановление при рабочей температуре

Самопотребление:

Рабочая Потребляемая мощность: ≤ 35UA

Сверхразрядная Потребляемая Мощность сна: ≤ 10UA

Диапазон рабочих температур: -30/+ 80 °C

Условия выпуска: восстановление при рабочей температуре

600 + 60A

Меры предосторожности:

1. Требования к использованию

(1) оператор платы защиты должен иметь более 3 лет опыта в отрасли, И тем, кто имеет глубокие знания о защитной плате и Литиевых Батареях, строго запрещено работать и использовать непрофессионалами, в противном случае это может привести к повреждению собственности и авариям безопасности.

(2) плата защиты должна быть использована в соответствии с номинальным напряжением и текущими параметрами, в противном случае плата защиты будет повреждена, в результате потери собственности и несчастных случаев безопасности.

(3) Защитная панель должна использоваться в сухой среде с температурой 0 °C-40 °C и влажностью 50% или менее при комнатной температуре. Запрещено использовать его во влажной, высокой температуре, низкой температуре и во всех суровых условиях, в противном случае это повредит компоненты защитной панели.

(4) строго запрещено использовать свинцово-кислотные Зарядные устройства или зарядные устройства, превышающие номинальное напряжение, для зарядки литиевых батарей, в противном случае это может привести к поломке высокого напряжения зарядного устройства для защиты трубки MOS, приводит к перезарядке и переразрядке аккумуляторной батареи.

2. Требования к хранению

(1) температура 0 °C-40 °C, влажность ниже 50%, а температура в помещении сухая.

(2) Нет легковоспламеняющихся и взрывоопасных материалов и безопасных мест в недоступном для детей месте; Избегайте попадания влаги и сдавливания, в противном случае это может привести к повреждению защитного щита и привести к тяжелым результатам.

(3) принять антистатические меры.

3. Запрещенные вопросы

(1) обрабатывайте с осторожностью во время использования, и строго запрещено падать, чтобы избежать повреждения внутренних компонентов.

(2) дождевая вода и коррозионные жидкости строго запрещены, и мы не несем ответственности за проблемы, вызванные водой в защитной пластине.

(3) удары, сжатие, прокол, разборка и модификация защитной пластины строго запрещены.

(4) строго запрещено использовать или оставлять защитную пластину возле источника тепла или источника высокой температуры (например, огонь, нагреватель и т. д.).

Посылка:

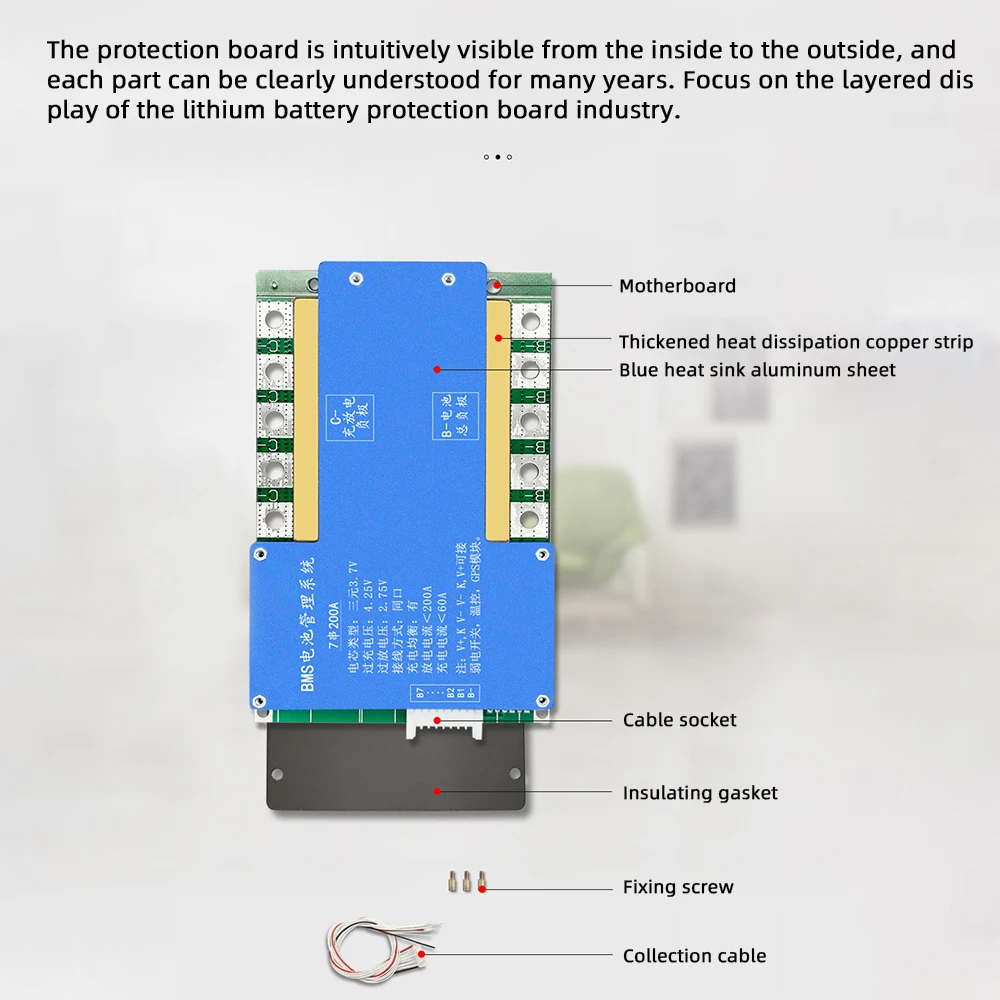

Сбалансированная Защитная плата * 1 (100A/150A/200A опционально)

Линия сбора напряжения * 1
